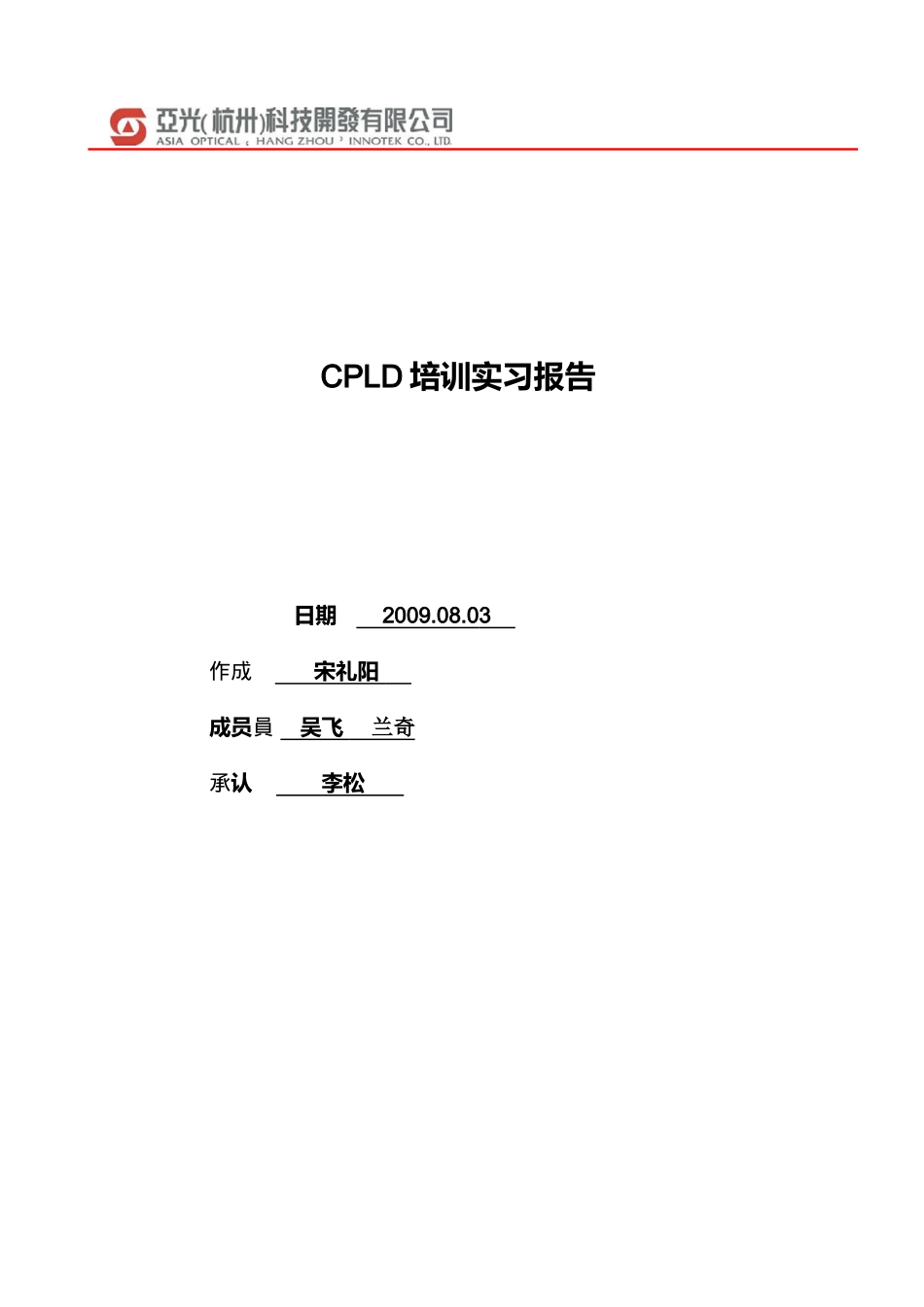

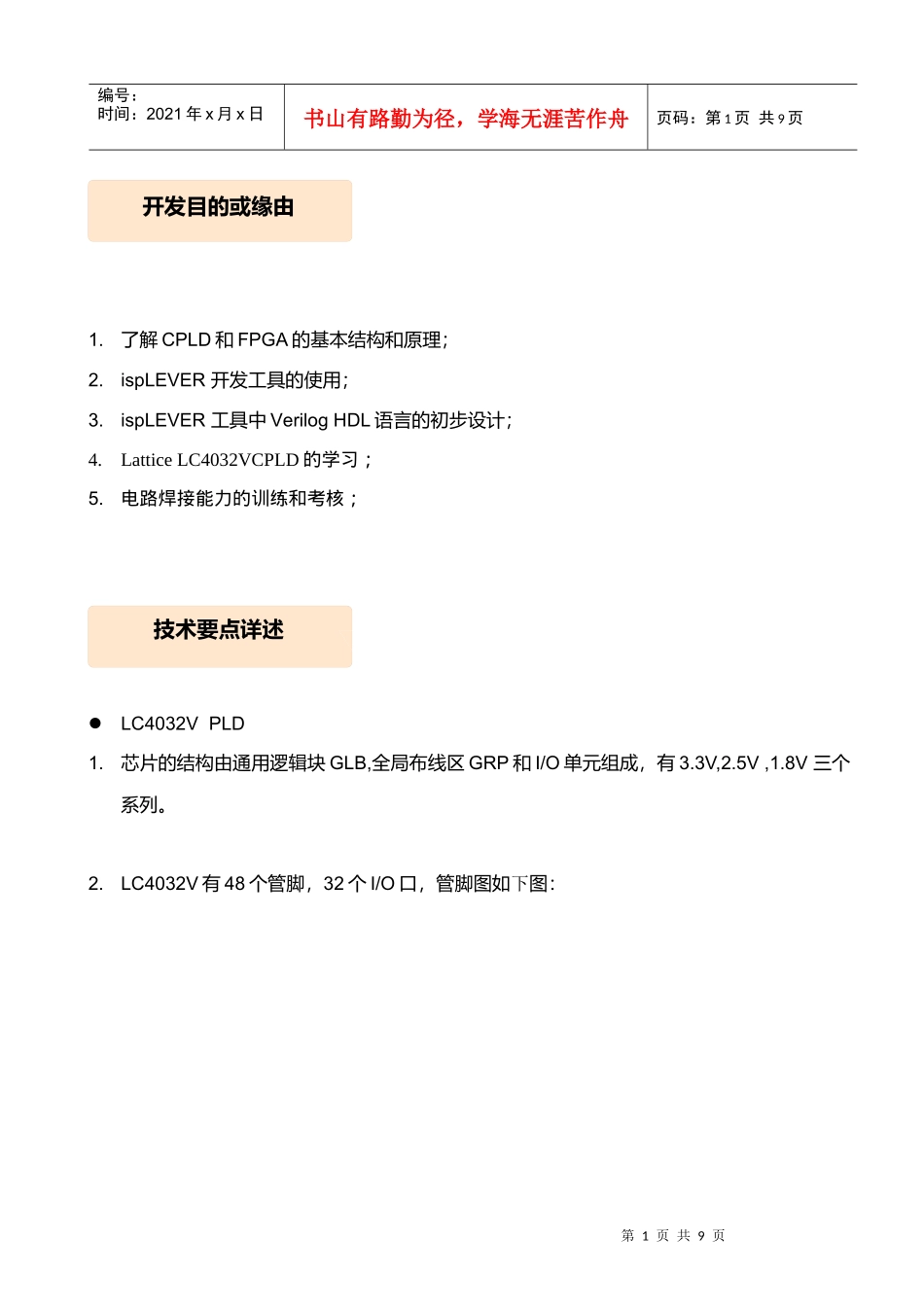

日期2009.08.03作成宋礼阳成员員吴飞兰奇承认李松CPLD培训实习报告第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页开发目的或缘由1.了解CPLD和FPGA的基本结构和原理；2.ispLEVER开发工具的使用；3.ispLEVER工具中VerilogHDL语言的初步设计；4.LatticeLC4032VCPLD的学习；5.电路焊接能力的训练和考核；技术要点详述LC4032VPLD1.芯片的结构由通用逻辑块GLB,全局布线区GRP和I/O单元组成，有3.3V,2.5V,1.8V三个系列。2.LC4032V有48个管脚，32个I/O口，管脚图如下图：第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页Fig.1LC4032V管脚图3.本实验用了48个管脚中的17个管脚，5个I/O口分别为：B4,A14,A15,A1,A2;其中B4为5MHz晶振信号输入脚其他的还有4个电源脚，4个接地脚以及4个JTAG脚。4.引脚配置如Table.1第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页Table.1LC4032V引脚配置表引脚类型引脚编号引脚类型引脚编号VCC12、36VCCO6、30GND5、13、29、37TDI1TDO35TCK11TMS25INPUT24、16、17OUTPUT45、466.电路原理图第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页Fig.2电路原理图VerilogHDL程序设计设计要求：设计一频率源，该频率源有两路输出，其中一路为占空比为75％、频率为10kHz的方波；另外一路为占空比为50％的方波，其频率受一开关控制，开关闭合与打开时该方波频率分别为100kHz和200kHz第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页方案：5MHz的信号，通过500分频产生10KHz的信号，通过计数器，小于375时赋值1，否则赋值0，得到75%占空比；通过25分频得到200KHz信号，设置一个开关跟计数器，计数小于13赋值1，否则0，得到100K信号。实验结果及数据CPLD输出信号测试图1.输出占空比为75%的10K信号第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页Fig.310K信号输出图2.输出占空比为50%的100K信号Fig.4100K信号输出图第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页3.输出占空比为50%的200K信号Fig.5200K信号输出图结论CPDL输出10K，100k，200K信号，频率存在较小的误差，200K占空比也存在误差，但是效果基本达到设计要求。第8页共9页第7页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共9页
