《模拟电子技术》试题(1)VIP免费

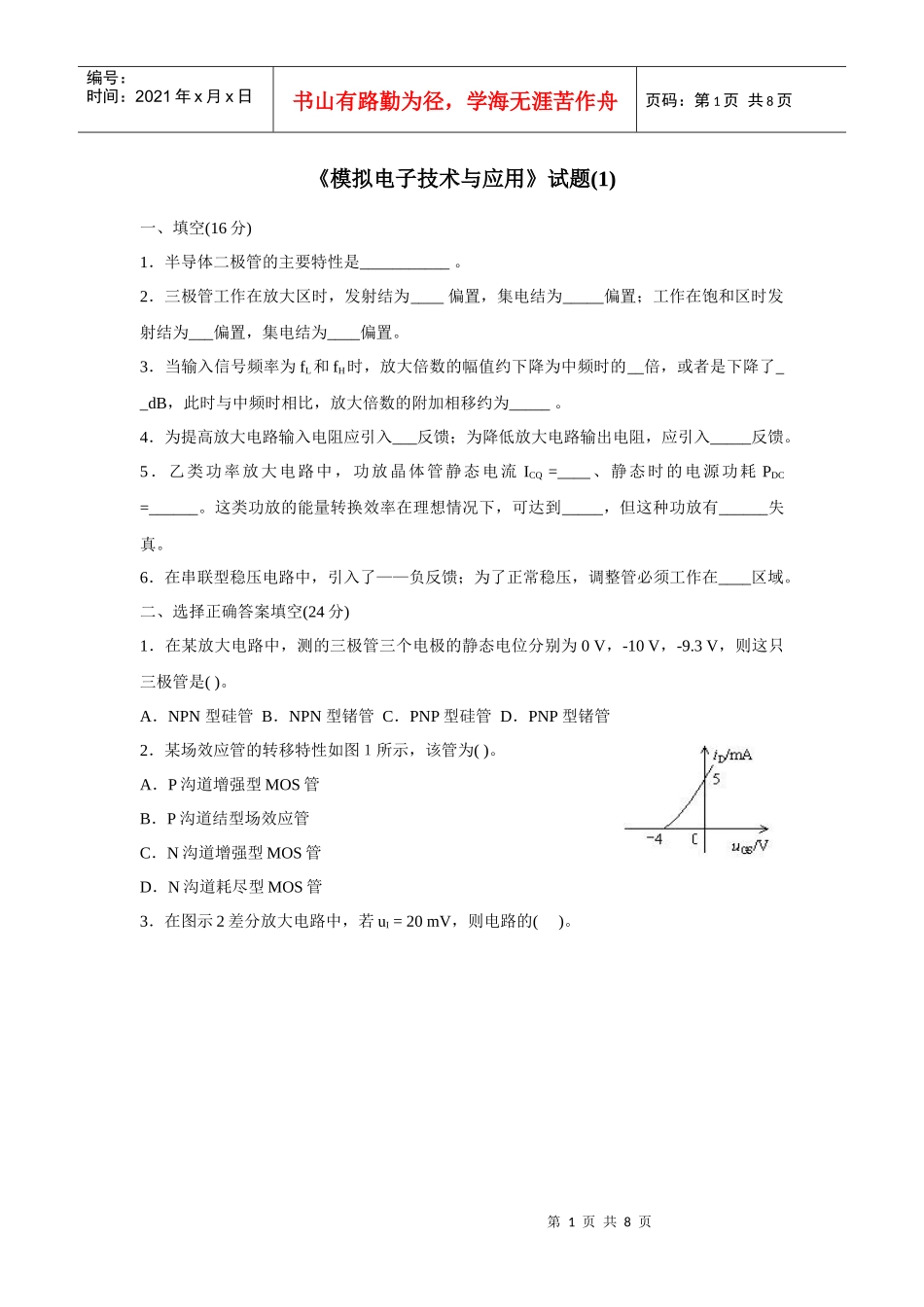

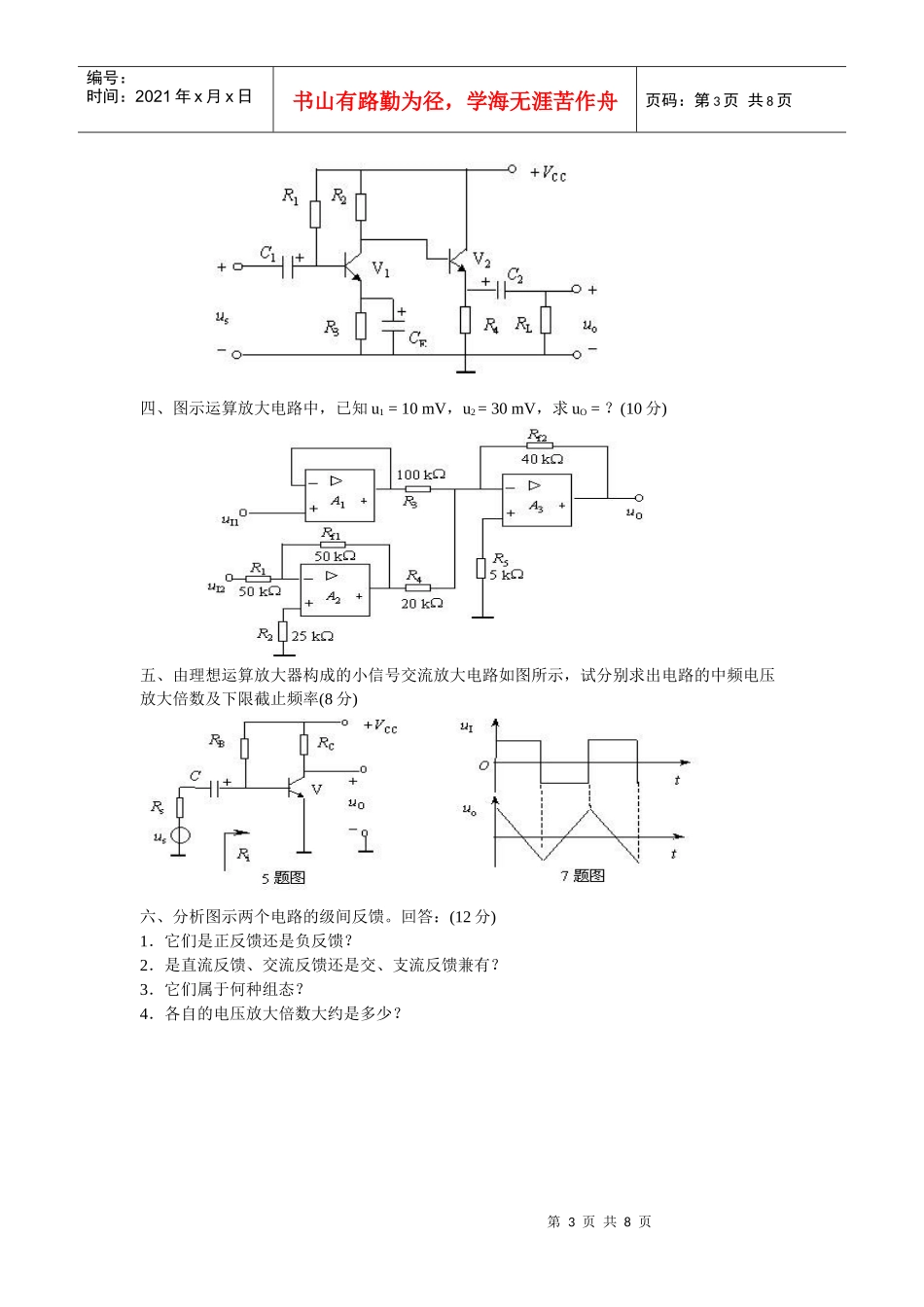

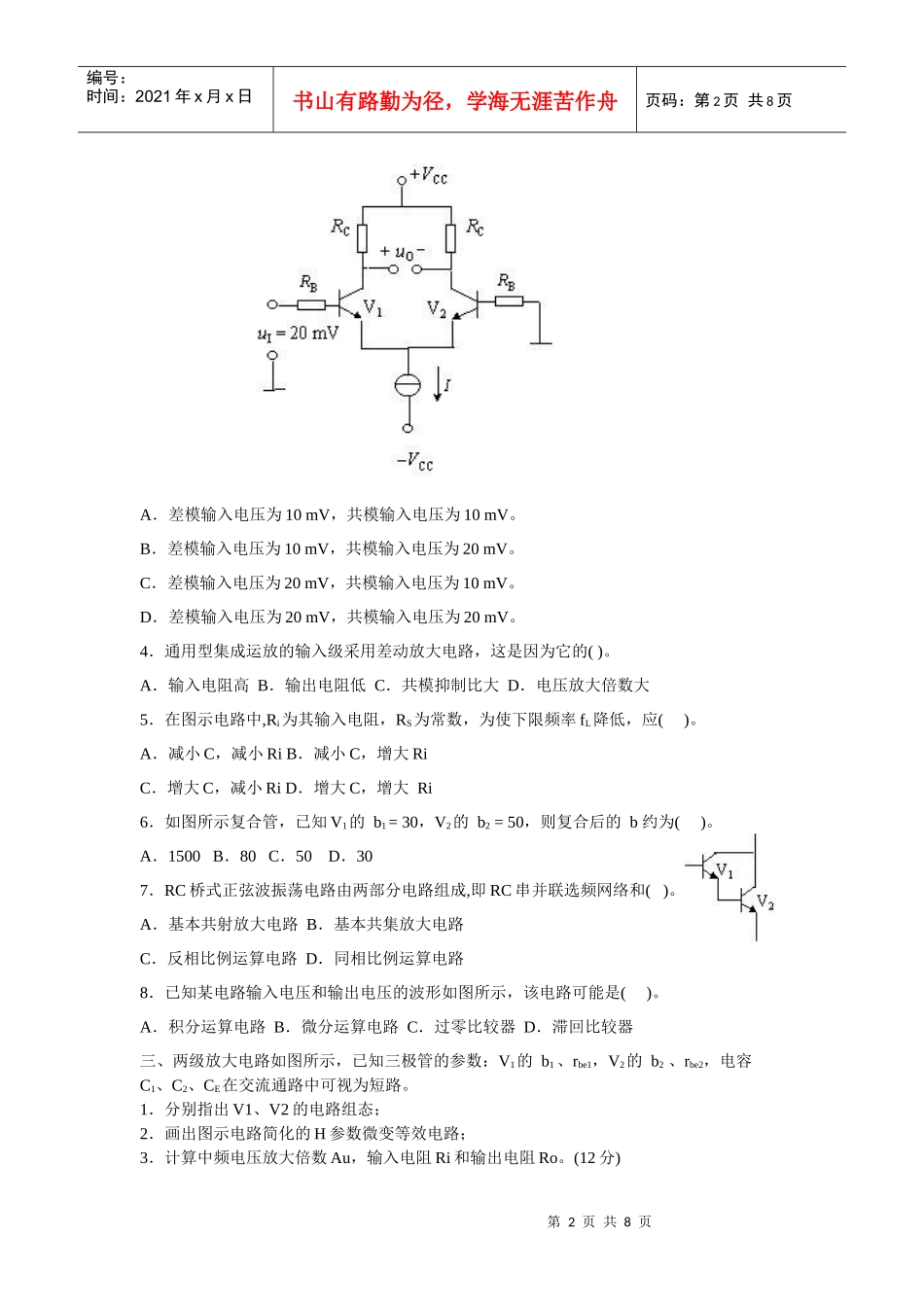

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页《模拟电子技术与应用》试题(1)一、填空(16分)1．半导体二极管的主要特性是___________。2．三极管工作在放大区时，发射结为____偏置，集电结为_____偏置；工作在饱和区时发射结为___偏置，集电结为____偏置。3．当输入信号频率为fL和fH时，放大倍数的幅值约下降为中频时的__倍，或者是下降了__dB，此时与中频时相比，放大倍数的附加相移约为_____。4．为提高放大电路输入电阻应引入___反馈；为降低放大电路输出电阻，应引入_____反馈。5．乙类功率放大电路中，功放晶体管静态电流ICQ=____、静态时的电源功耗PDC=______。这类功放的能量转换效率在理想情况下，可达到_____，但这种功放有______失真。6．在串联型稳压电路中，引入了——负反馈；为了正常稳压，调整管必须工作在____区域。二、选择正确答案填空(24分)1．在某放大电路中，测的三极管三个电极的静态电位分别为0V，-10V，-9.3V，则这只三极管是()。A．NPN型硅管B．NPN型锗管C．PNP型硅管D．PNP型锗管2．某场效应管的转移特性如图１所示，该管为()。A．P沟道增强型MOS管B．P沟道结型场效应管C．N沟道增强型MOS管D．N沟道耗尽型MOS管3．在图示2差分放大电路中，若uI=20mV，则电路的()。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页A．差模输入电压为10mV，共模输入电压为10mV。B．差模输入电压为10mV，共模输入电压为20mV。C．差模输入电压为20mV，共模输入电压为10mV。D．差模输入电压为20mV，共模输入电压为20mV。4．通用型集成运放的输入级采用差动放大电路，这是因为它的()。A．输入电阻高B．输出电阻低C．共模抑制比大D．电压放大倍数大5．在图示电路中,Ri为其输入电阻，RS为常数，为使下限频率fL降低，应()。A．减小C，减小RiB．减小C，增大RiC．增大C，减小RiD．增大C，增大Ri6．如图所示复合管，已知V1的b1=30，V2的b2=50，则复合后的b约为()。A．1500B．80C．50D．307．RC桥式正弦波振荡电路由两部分电路组成,即RC串并联选频网络和()。A．基本共射放大电路B．基本共集放大电路C．反相比例运算电路D．同相比例运算电路8．已知某电路输入电压和输出电压的波形如图所示，该电路可能是()。A．积分运算电路B．微分运算电路C．过零比较器D．滞回比较器三、两级放大电路如图所示，已知三极管的参数：V1的b1、rbe1，V2的b2、rbe2，电容C1、C2、CE在交流通路中可视为短路。1．分别指出V1、V2的电路组态；2．画出图示电路简化的H参数微变等效电路；3．计算中频电压放大倍数Au，输入电阻Ri和输出电阻Ro。(12分)第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页四、图示运算放大电路中，已知u1=10mV，u2=30mV，求uO=？(10分)五、由理想运算放大器构成的小信号交流放大电路如图所示，试分别求出电路的中频电压放大倍数及下限截止频率(8分)六、分析图示两个电路的级间反馈。回答：(12分)1．它们是正反馈还是负反馈？2．是直流反馈、交流反馈还是交、支流反馈兼有？3．它们属于何种组态？4．各自的电压放大倍数大约是多少？第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页七、电路如图所示。试回答：1．该电路是否满足正弦波振荡的相位平衡条件？2．如不满足，应如何改动使之有可能振荡？如果满足，则它属于哪种类型的振荡电路？3．在满足振荡条件的情况下，电路的振荡频率为多少？(10分)八、电路如图所示，已知稳压管DZ的稳压值UZ=6V，IZmin=5mA，IZmax=40mA，变压器二次电压有效值U2=20V，电阻R=240W，电容C=200μF。求：(8分)1．整流滤波后的直流电压UI(AV)约为多少伏？第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页2．当电网电压在±10%的围内波动时，负载电阻允许的变化范围有多大？《模拟电子技术与应用》试题(1)答案一、填空(16分)1．单向导...
