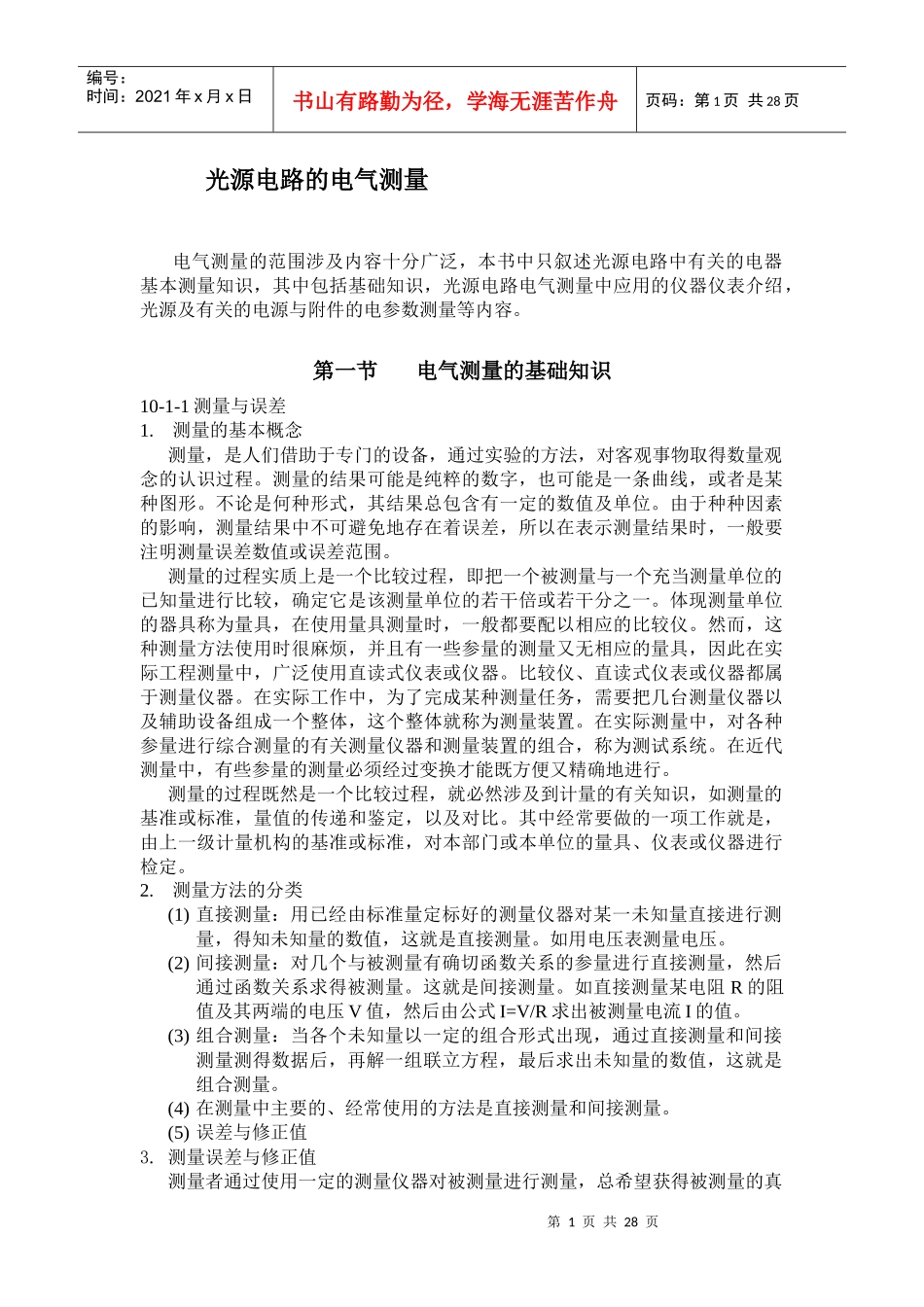

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页光源电路的电气测量电气测量的范围涉及内容十分广泛，本书中只叙述光源电路中有关的电器基本测量知识，其中包括基础知识，光源电路电气测量中应用的仪器仪表介绍，光源及有关的电源与附件的电参数测量等内容。第一节电气测量的基础知识10-1-1测量与误差1.测量的基本概念测量，是人们借助于专门的设备，通过实验的方法，对客观事物取得数量观念的认识过程。测量的结果可能是纯粹的数字，也可能是一条曲线，或者是某种图形。不论是何种形式，其结果总包含有一定的数值及单位。由于种种因素的影响，测量结果中不可避免地存在着误差，所以在表示测量结果时，一般要注明测量误差数值或误差范围。测量的过程实质上是一个比较过程，即把一个被测量与一个充当测量单位的已知量进行比较，确定它是该测量单位的若干倍或若干分之一。体现测量单位的器具称为量具，在使用量具测量时，一般都要配以相应的比较仪。然而，这种测量方法使用时很麻烦，并且有一些参量的测量又无相应的量具，因此在实际工程测量中，广泛使用直读式仪表或仪器。比较仪、直读式仪表或仪器都属于测量仪器。在实际工作中，为了完成某种测量任务，需要把几台测量仪器以及辅助设备组成一个整体，这个整体就称为测量装置。在实际测量中，对各种参量进行综合测量的有关测量仪器和测量装置的组合，称为测试系统。在近代测量中，有些参量的测量必须经过变换才能既方便又精确地进行。测量的过程既然是一个比较过程，就必然涉及到计量的有关知识，如测量的基准或标准，量值的传递和鉴定，以及对比。其中经常要做的一项工作就是，由上一级计量机构的基准或标准，对本部门或本单位的量具、仪表或仪器进行检定。2.测量方法的分类(1)直接测量：用已经由标准量定标好的测量仪器对某一未知量直接进行测量，得知未知量的数值，这就是直接测量。如用电压表测量电压。(2)间接测量：对几个与被测量有确切函数关系的参量进行直接测量，然后通过函数关系求得被测量。这就是间接测量。如直接测量某电阻R的阻值及其两端的电压V值，然后由公式I=V/R求出被测量电流I的值。(3)组合测量：当各个未知量以一定的组合形式出现，通过直接测量和间接测量测得数据后，再解一组联立方程，最后求出未知量的数值，这就是组合测量。(4)在测量中主要的、经常使用的方法是直接测量和间接测量。(5)误差与修正值3.测量误差与修正值测量者通过使用一定的测量仪器对被测量进行测量，总希望获得被测量的真第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页值。但是实际的测量结果与被测量的真值之间总存在着误差。真值是指在一定的时间、空间条件下，某参量所体现的真实数值，这个真实数值是利用理想无误差的测量仪器获得的。(1)绝对误差令被测量的真值为A0,测量仪器的示值为x，则绝对误差为：Δx=x-A0由于真值A0一般无法求得，因此在实际中是用上一级标准仪器的示值A代替真值A0,当然A不等于A0，但A总比x更接近于A0，所以通常以x与A之差(仪器的示值误差)表示绝对误差：Δx=x-A0修正值与Δx的绝对值对等，但符号相反，用C表示：C=-Δx=A-x通常由上一级标准通过检定给出受检测量仪器的修正值，利用修正值便可求出被测量的实际值：A=x+C.必须说明两点：i.根据我国有关标准，绝对误差定义为：Δx=A-x。ii.仪器的示值与读数是有区别的。读数是指从测量仪器的刻度盘、指针、显示器等直接读到的数字。而示值是该读数所代表的被测量的数值。如一只电流表线性该度为0~100，量程为500mA，当指针指到85分度时，读数为85，而示值为：a)x=85/100×500=425(mA)。(2)相对误差为了判断测量结果的精确度，经常采用相对误差的表示形式。i.实际相对误差：绝对误差Δx与被测量的实际值A之比以百分数形式表示，就是实际相对误差，即νA=Δx/A×100%。ii.示值相对误差：绝对误差Δx与测量仪器的示值x之比以百分数形式表示，就是示值相对误差，即：iii.νX=Δx/x×100%iv.如果νA和νX很小，则A与x很接近，二者的差别不大，当然，如果误差本身很小，就需要...
