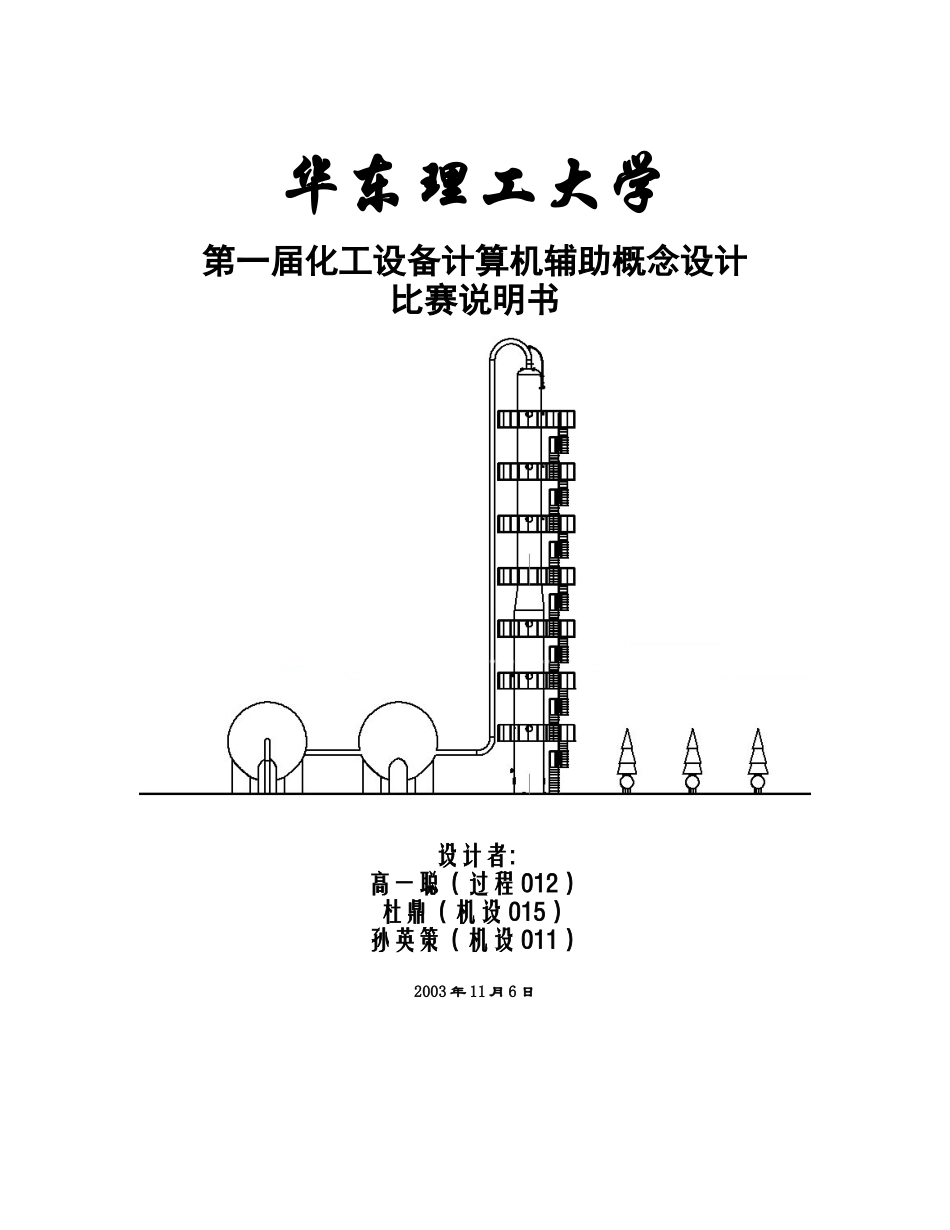

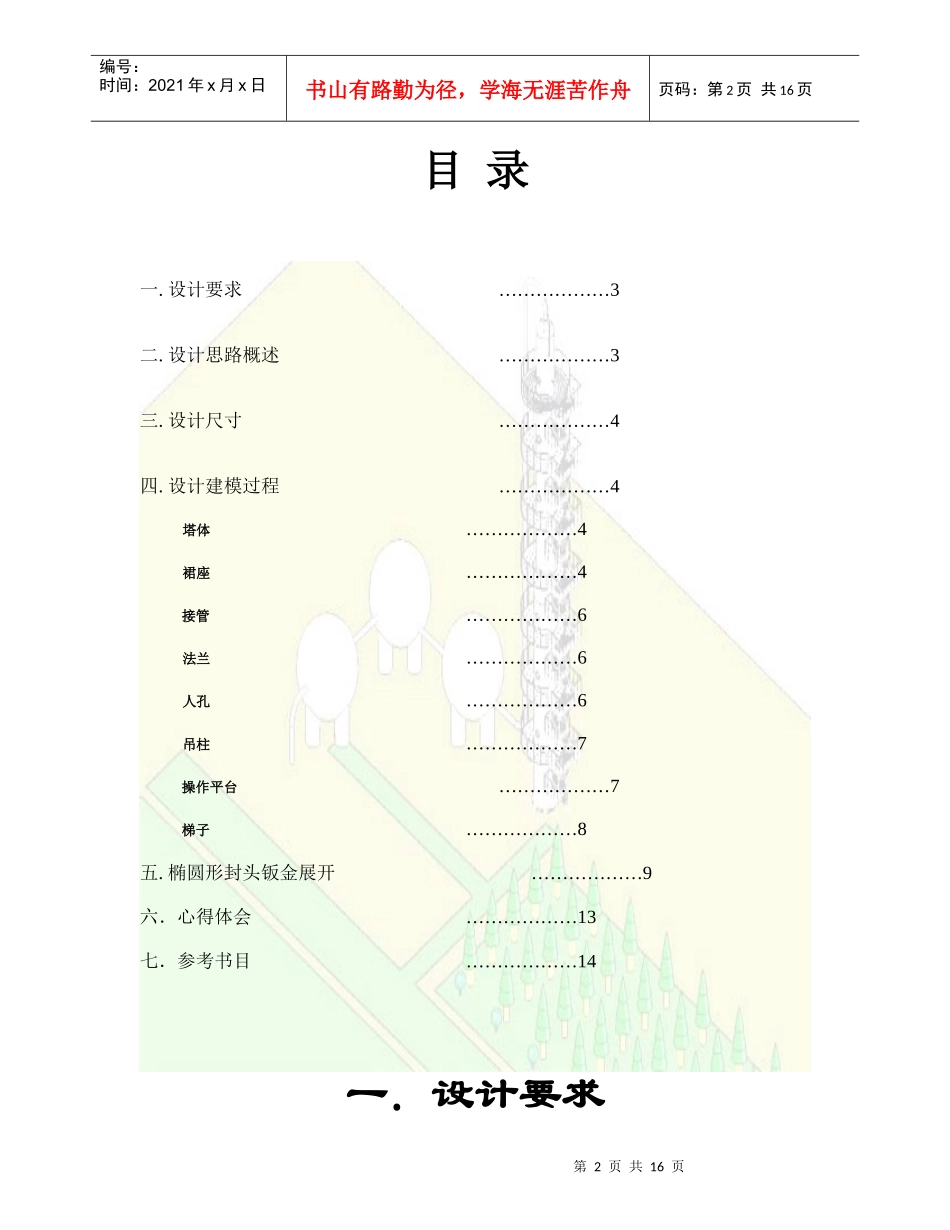

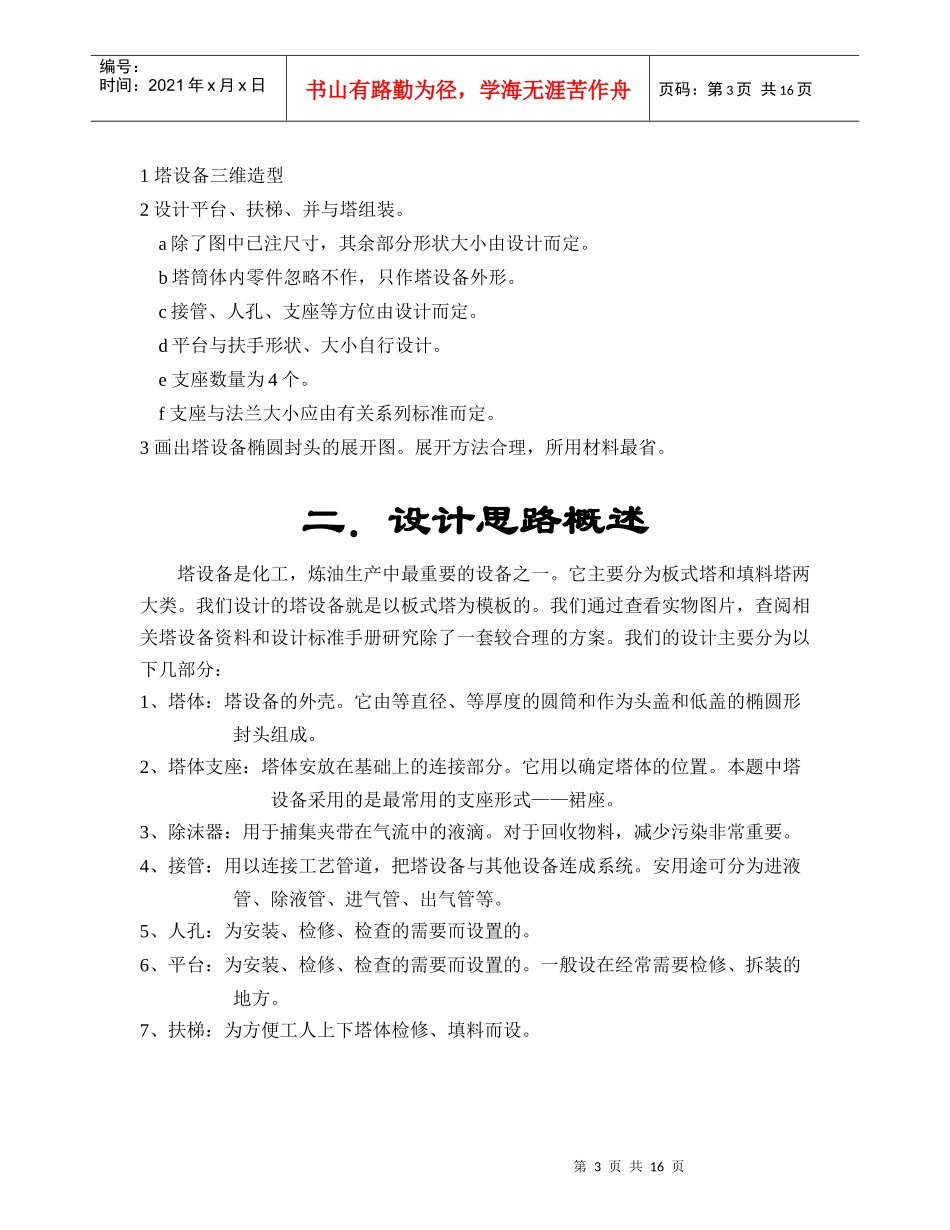

华东理工大学第一届化工设备计算机辅助概念设计比赛说明书设计者:高一聪（过程012）杜鼎（机设015）孙英策（机设011）2003年11月6日第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页目录一.设计要求………………3二.设计思路概述………………3三.设计尺寸………………4四.设计建模过程………………4塔体………………4裙座………………4接管………………6法兰………………6人孔………………6吊柱………………7操作平台………………7梯子………………8五.椭圆形封头钣金展开………………9六．心得体会………………13七．参考书目………………14一．设计要求第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页1塔设备三维造型2设计平台、扶梯、并与塔组装。a除了图中已注尺寸，其余部分形状大小由设计而定。b塔筒体内零件忽略不作，只作塔设备外形。c接管、人孔、支座等方位由设计而定。d平台与扶手形状、大小自行设计。e支座数量为4个。f支座与法兰大小应由有关系列标准而定。3画出塔设备椭圆封头的展开图。展开方法合理，所用材料最省。二．设计思路概述塔设备是化工，炼油生产中最重要的设备之一。它主要分为板式塔和填料塔两大类。我们设计的塔设备就是以板式塔为模板的。我们通过查看实物图片，查阅相关塔设备资料和设计标准手册研究除了一套较合理的方案。我们的设计主要分为以下几部分：1、塔体：塔设备的外壳。它由等直径、等厚度的圆筒和作为头盖和低盖的椭圆形封头组成。2、塔体支座：塔体安放在基础上的连接部分。它用以确定塔体的位置。本题中塔设备采用的是最常用的支座形式——裙座。3、除沫器：用于捕集夹带在气流中的液滴。对于回收物料，减少污染非常重要。4、接管：用以连接工艺管道，把塔设备与其他设备连成系统。安用途可分为进液管、除液管、进气管、出气管等。5、人孔：为安装、检修、检查的需要而设置的。6、平台：为安装、检修、检查的需要而设置的。一般设在经常需要检修、拆装的地方。7、扶梯：为方便工人上下塔体检修、填料而设。第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页三．设计尺寸设计要求尺寸：全塔高：34525mm基础环板直径：2600mm裙座直径：2200mm塔体上半部直径：1800mm设计尺寸列表（详见附录设计图纸）四．设计建模过程一）塔体：本设计以浮阀塔为蓝本。二）裙座：因为其它是塔体常用的支撑形式。考虑到实际制造方便,又因为（塔高）H／（塔直径）Dg≈16＜30，其结构主要分为一下几个部分:1．础环外径已知2600mm,内径2000mm，厚32mm2．筋板高h＝220mm，宽b＝159mm，厚δ＝16mm3．压紧环δ＝32mm4．人孔裙座上必须设有人孔以方便检修.人孔的结构尺寸及开设个数见下表(mm)裙座直径数量DM中心高H≤100014001809001000＜D≤180014502009001800＜D≤340024502009003400＜D≤46002500220950＞460026002501000根据题目已知裙座D=2200在1800到3400之间,所以我们选择第三组数据,开设两个人孔D=450,M=200,H=900第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页5．排气孔其作用是排出塔运行中溢出的气体,以免可燃或腐蚀性气体损伤设备、危害检修人员安全。排气管结构尺寸及数量见下表。（mm）裙座直径数量排气孔直径Ddw×s孔中心与切线距离H≤100045057×3．51301000＜D≤180047076×41701800＜D≤34004100108×42303400＜D≤46006100108×4260＞46008100108×4300注：当裙座敷设的防火层或保温层较厚时排气管两端伸出内外壁的长度，应为敷设层厚度ts＋50mm。由于裙座直径大于1800小于3600，所以选取的三组数据。6．引出管通道当塔釜内物料易堵或塔体与塔釜管内有防腐衬里时，考虑到检修方便和更换裙座引出管的需要，塔釜须用法兰连接。7．防火层与保温层一般操作条件下，塔体的保温延伸到裙座与塔体的连接焊缝以下四倍保温层厚度的距离为止。裙座的其余部分不需保温。防火层可起到防止裙座因温度升高而丧失强度，以致倒塌。通常裙座直径＜1500mm时仅外测设防火...
