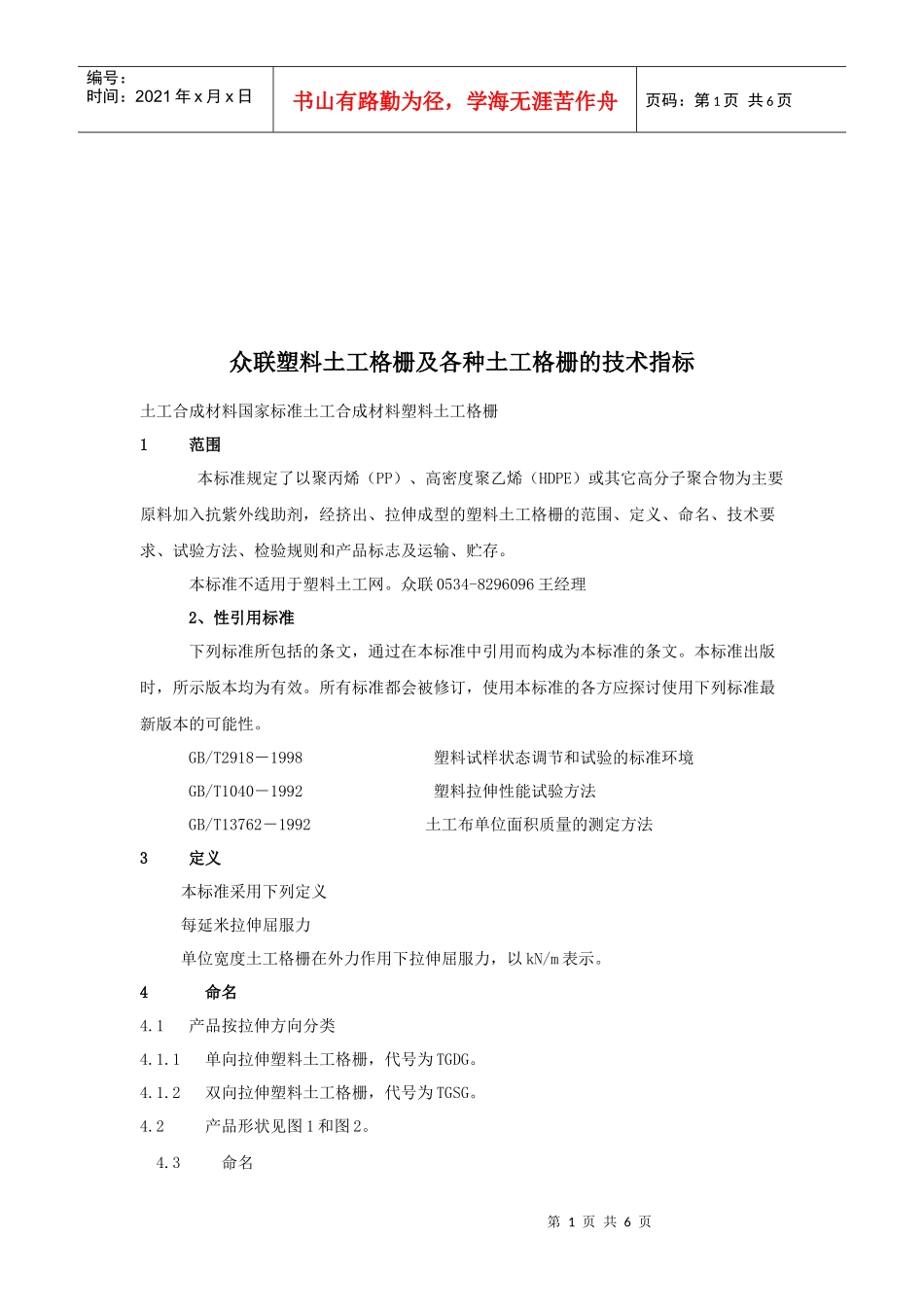

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页众联塑料土工格栅及各种土工格栅的技术指标土工合成材料国家标准土工合成材料塑料土工格栅1范围本标准规定了以聚丙烯（PP）、高密度聚乙烯（HDPE）或其它高分子聚合物为主要原料加入抗紫外线助剂，经挤出、拉伸成型的塑料土工格栅的范围、定义、命名、技术要求、试验方法、检验规则和产品标志及运输、贮存。本标准不适用于塑料土工网。众联0534-8296096王经理2、性引用标准下列标准所包括的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2918－1998塑料试样状态调节和试验的标准环境GB/T1040－1992塑料拉伸性能试验方法GB/T13762－1992土工布单位面积质量的测定方法3定义本标准采用下列定义每延米拉伸屈服力单位宽度土工格栅在外力作用下拉伸屈服力，以kN/m表示。4命名4.1产品按拉伸方向分类4.1.1单向拉伸塑料土工格栅，代号为TGDG。4.1.2双向拉伸塑料土工格栅，代号为TGSG。4.2产品形状见图1和图2。4.3命名第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页4.3.1产品命名产品命名示例：每延米极限拉力25kN的聚丙烯单向拉伸塑料土工格栅，表示为：TGDG25PP/GB/T17689-1999每延米纵向屈服拉力为15kN、横向极限拉力均为20kNd的聚丙烯双向拉伸塑料土工格栅，表示为：TGSG15-20PP/GB/T17689-19995技术要求产品规格系列与尺寸及偏差5.1产品规格产品规格系列见表1。表1单向拉伸塑料土工格栅TGDG25TGDG35TGDG50TGDG80TGDG110双向拉伸塑料土工格栅TGSG15-15TGSG20-20TGSG30-30TGSG40-40TGSG50-505.2单向塑料土工格栅尺寸及偏差应符合表2规定表2项目TGDG25TGDG35TGDG50TGDG80TGDG110单位面积质量g/㎡370±50450±50550±50700±501100±50宽度，m1.00+0.202.00+0.205.3双向塑料土工格栅尺寸及偏差应符合表3规定表3项目TGSG15-15TGSG20-20TGSG30-30TGSG40-40TGSG50-50单位面积质量g/㎡±±±±±宽度，m4.00+0.205.4塑料土工格栅特殊规格可由供需双方商定。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页5.5颜色及外观质量5.5.1产品颜色为黑色，应色泽均匀，无明显油污。5.5.2产品无损伤、无破裂。5.6物理机械性能应符合表4、、表5及表6规定。表4单向拉伸聚丙烯土工格栅项目TGDG25TGDG35TGDG50TGDG80TGDG110每延米拉伸屈服力，kN/m≥25355080110屈服伸长率％≤102％伸长率时的拉伸力kN/m≥7101226325％伸长率时的拉伸力kN/m≥1420284864表5单向拉伸高密度聚乙烯土工格栅项目TGDG25TGDG35TGDG50TGDG80TGDG110每延米拉伸屈服力，kN/m≥25355080110屈服伸长率％≤122％伸长率时的拉伸力kN/m≥691023305％伸长率时的拉伸力kN/m≥1218254460表6双向拉伸聚丙烯土工格栅项目TGSG15-15TGSG20-20TGSG30-30TGSG40-40TGSG50-50每延米纵向拉伸屈服力，kN/m≥1520304045每延米横向拉伸屈服力，kN/m≥1520304045纵向屈服伸长率％≤13横向屈服伸长率％16第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页≤纵向2％伸长率时的拉伸力kN/m≥59102330横向2％伸长率时的拉伸力kN/m≥纵向5％伸长率时的拉伸力kN/m≥1218254460横向5％伸长率时的拉伸力kN/m≥表7双向经编玻纤土工格栅（GDB）技术参数项目规格标称GSB25406080100125150每延米纵、横向拉伸断裂强度kN/m≥25≥40≥60≥80≥100≥125≥150纵横向断裂伸长率％≤4表8单向粘焊土工格栅（GDZ）技术参数项目规格标称GDZ25406080100125150每延米纵向极限抗拉强度kN/m纵向标称抗拉强度下的伸长率％纵向2％伸长率时的拉伸力kN/m纵向5％伸长率时的拉伸力kN/m≥25≤10≥10≥15≥40≤10≥20≥25≥60≤10≥22≥40≥80≤11≥35≥55≥100≤11≥55≥65≥125≤11≥60≥90≥150≤11≥85≥100第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页粘、焊点极限剥离力N≥30表9双向粘焊土...
