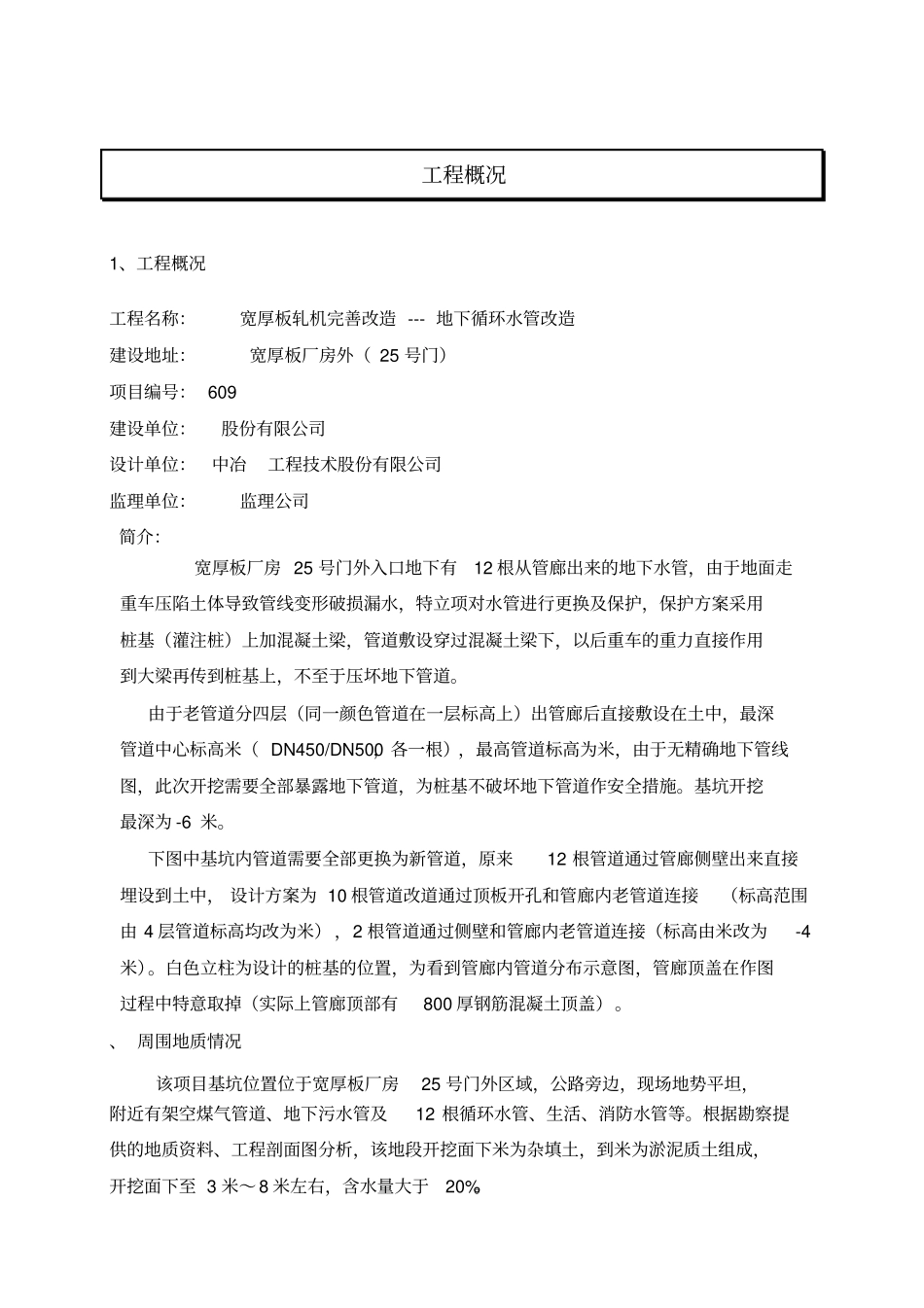

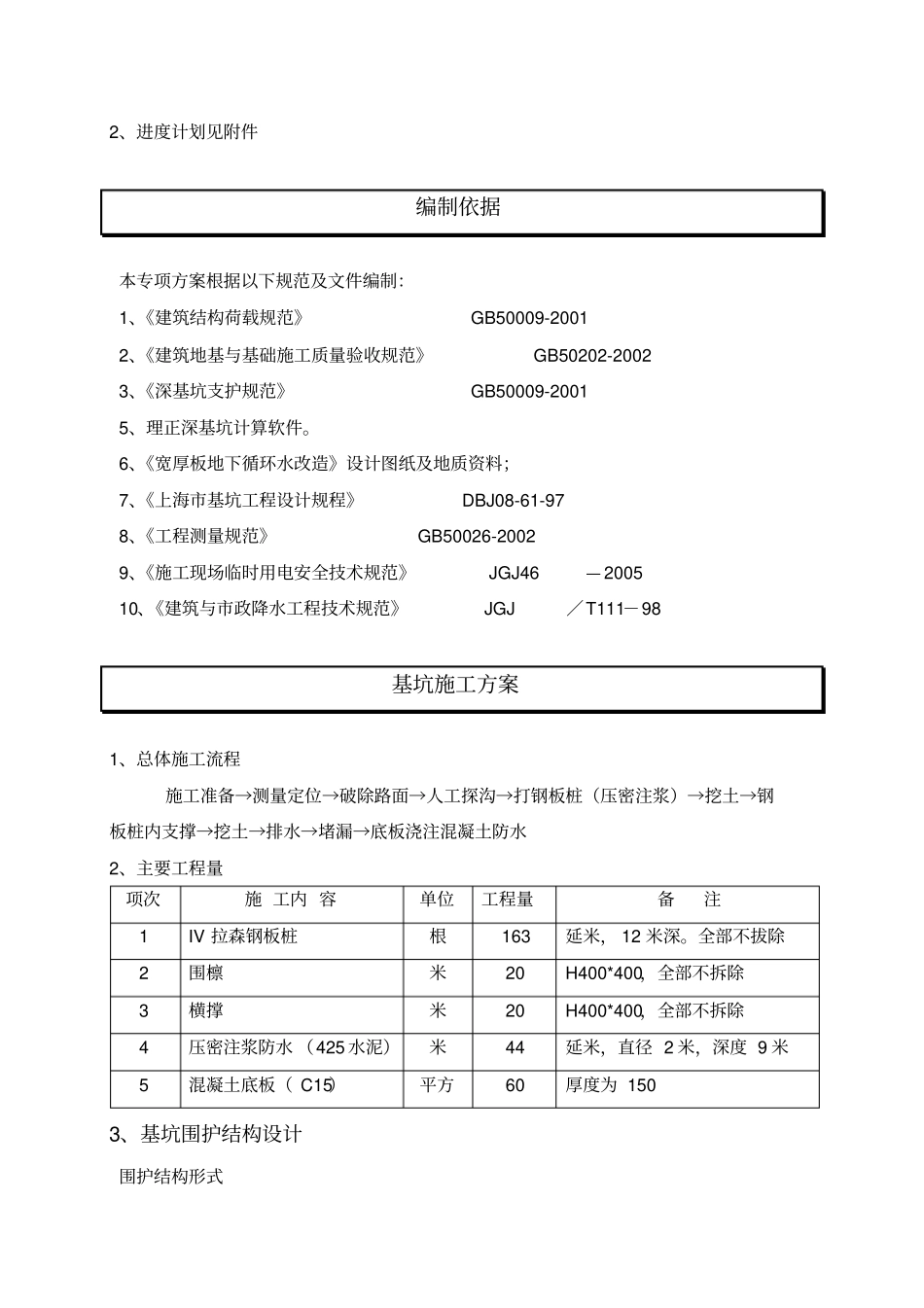

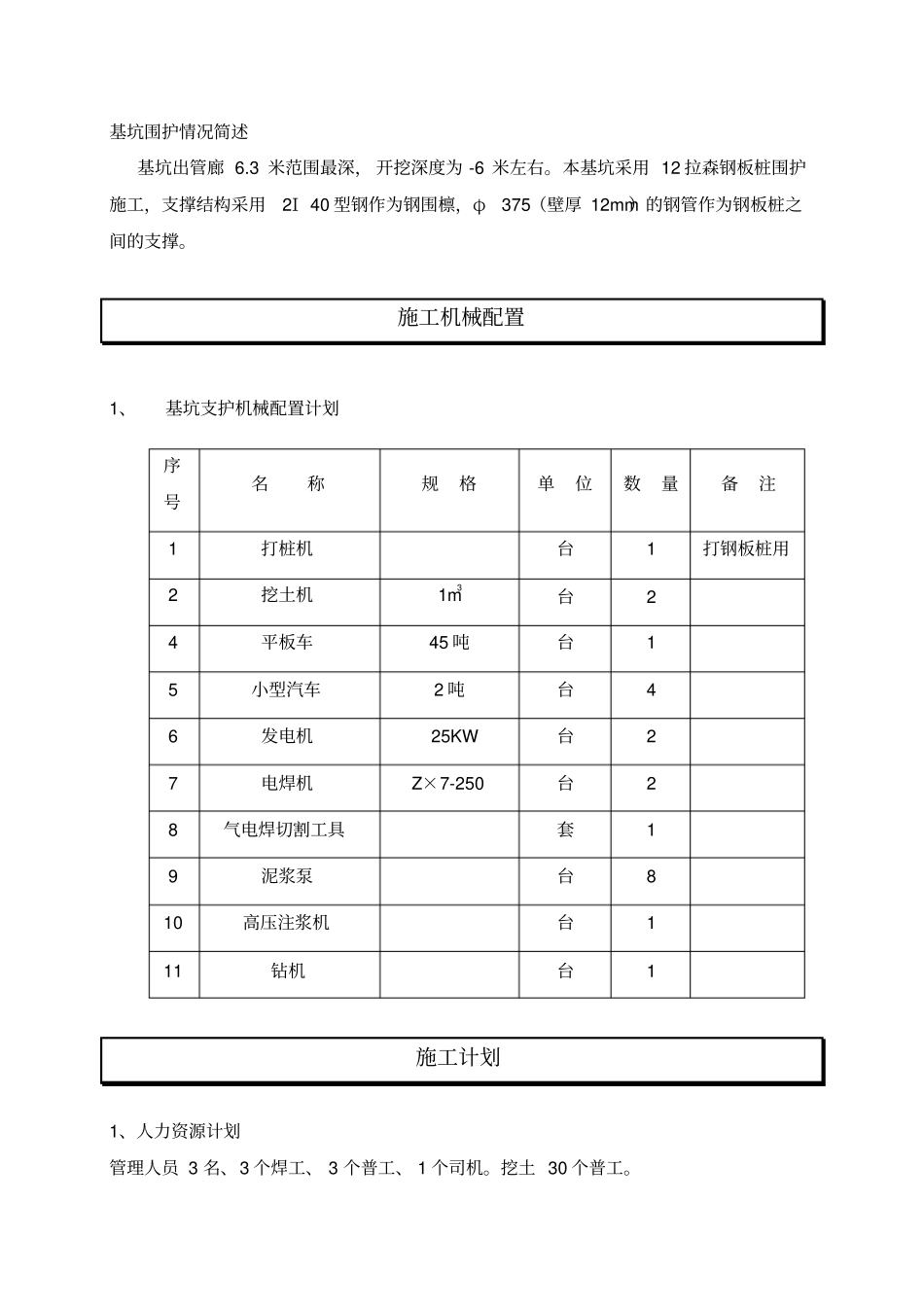

工程概况1、工程概况工程名称：宽厚板轧机完善改造---地下循环水管改造建设地址：宽厚板厂房外（25号门）项目编号：609建设单位：股份有限公司设计单位：中冶工程技术股份有限公司监理单位：监理公司简介：宽厚板厂房25号门外入口地下有12根从管廊出来的地下水管，由于地面走重车压陷土体导致管线变形破损漏水，特立项对水管进行更换及保护，保护方案采用桩基（灌注桩）上加混凝土梁，管道敷设穿过混凝土梁下，以后重车的重力直接作用到大梁再传到桩基上，不至于压坏地下管道。由于老管道分四层（同一颜色管道在一层标高上）出管廊后直接敷设在土中，最深管道中心标高米（DN450/DN500，各一根），最高管道标高为米，由于无精确地下管线图，此次开挖需要全部暴露地下管道，为桩基不破坏地下管道作安全措施。基坑开挖最深为-6米。下图中基坑内管道需要全部更换为新管道，原来12根管道通过管廊侧壁出来直接埋设到土中，设计方案为10根管道改道通过顶板开孔和管廊内老管道连接（标高范围由4层管道标高均改为米），2根管道通过侧壁和管廊内老管道连接（标高由米改为-4米）。白色立柱为设计的桩基的位置，为看到管廊内管道分布示意图，管廊顶盖在作图过程中特意取掉（实际上管廊顶部有800厚钢筋混凝土顶盖）。、周围地质情况该项目基坑位置位于宽厚板厂房25号门外区域，公路旁边，现场地势平坦，附近有架空煤气管道、地下污水管及12根循环水管、生活、消防水管等。根据勘察提供的地质资料、工程剖面图分析，该地段开挖面下米为杂填土，到米为淤泥质土组成，开挖面下至3米～8米左右，含水量大于20%。基坑围护情况简述基坑出管廊6.3米范围最深，开挖深度为-6米左右。本基坑采用12拉森钢板桩围护施工，支撑结构采用2Ι40型钢作为钢围檩，φ375（壁厚12mm）的钢管作为钢板桩之间的支撑。施工机械配置1、基坑支护机械配置计划序号名称规格单位数量备注1打桩机台1打钢板桩用2挖土机1m3台24平板车45吨台15小型汽车2吨台46发电机25KW台27电焊机Z×7-250台28气电焊切割工具套19泥浆泵台810高压注浆机台111钻机台1施工计划1、人力资源计划管理人员3名、3个焊工、3个普工、1个司机。挖土30个普工。2、进度计划见附件编制依据本专项方案根据以下规范及文件编制：1、《建筑结构荷载规范》GB50009-20012、《建筑地基与基础施工质量验收规范》GB50202-20023、《深基坑支护规范》GB50009-20015、理正深基坑计算软件。6、《宽厚板地下循环水改造》设计图纸及地质资料；7、《上海市基坑工程设计规程》DBJ08-61-978、《工程测量规范》GB50026-20029、《施工现场临时用电安全技术规范》JGJ46—200510、《建筑与市政降水工程技术规范》JGJ／T111－98基坑施工方案1、总体施工流程施工准备→测量定位→破除路面→人工探沟→打钢板桩（压密注浆）→挖土→钢板桩内支撑→挖土→排水→堵漏→底板浇注混凝土防水2、主要工程量项次施工内容单位工程量备注1IV拉森钢板桩根163延米，12米深。全部不拔除2围檩米20H400*400，全部不拆除3横撑米20H400*400，全部不拆除4压密注浆防水（425水泥）米44延米，直径2米，深度9米5混凝土底板（C15）平方60厚度为1503、基坑围护结构设计围护结构形式本工程围护结构说明（见支撑图）（1）管廊外（长*宽）10米*10米需要挖-6米深，必须采用12m拉森钢板桩支护。围护结构之间设置一道支撑，支撑高度约为-0.8米，支撑结构采用Ι40型钢作为钢围檩，φ375（壁厚12mm）的钢管作为钢板桩之间的支撑，支撑的水平间距为3.0m。型钢与钢板桩之间采用-540×12钢板焊接，焊缝高度为8mm。支撑体系具体情况在后续开挖中详细叙述。（2）管廊外（长*宽）10米*7米范围挖-2.5米深，管廊顶部（长*宽）9米*6.3米范围挖2米深，但靠公路一侧平时需要通车，靠厂房一侧厂房内地面堆放有重物，地下水位约-3米，管道走向两端无法用钢板桩封闭，而且应生产要求所以也考虑用12米钢板桩作支护，作用有两个---一是可以减少重物压陷引起的地面沉降，二是可以延长地下水的流动路径，减少单位时间涌入基坑的水量，给水泵排水减小压力。（3）由于板桩两端无法封闭，在出管廊17米*10米范围基坑两侧为减小地下水对板桩的侧压...
