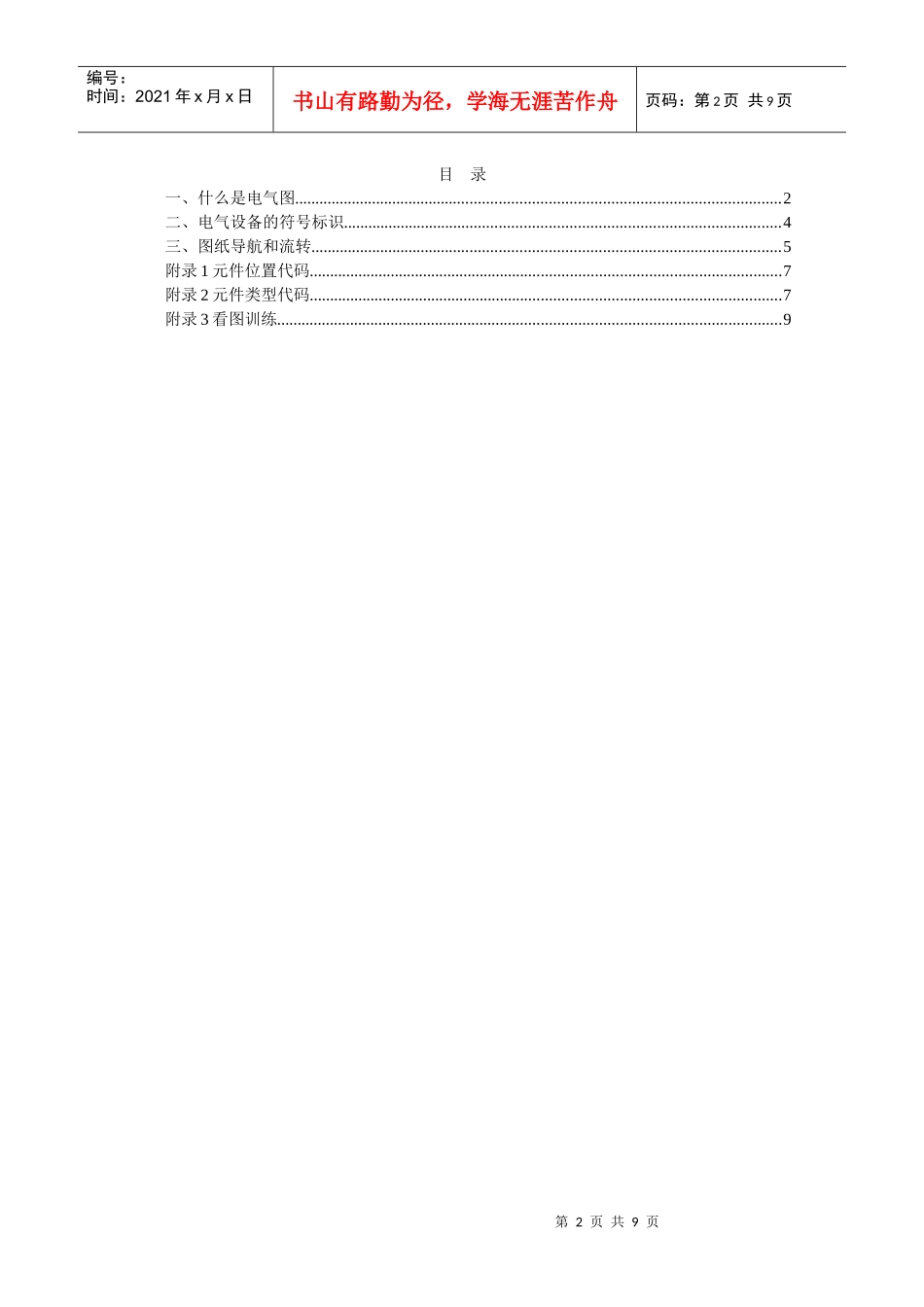

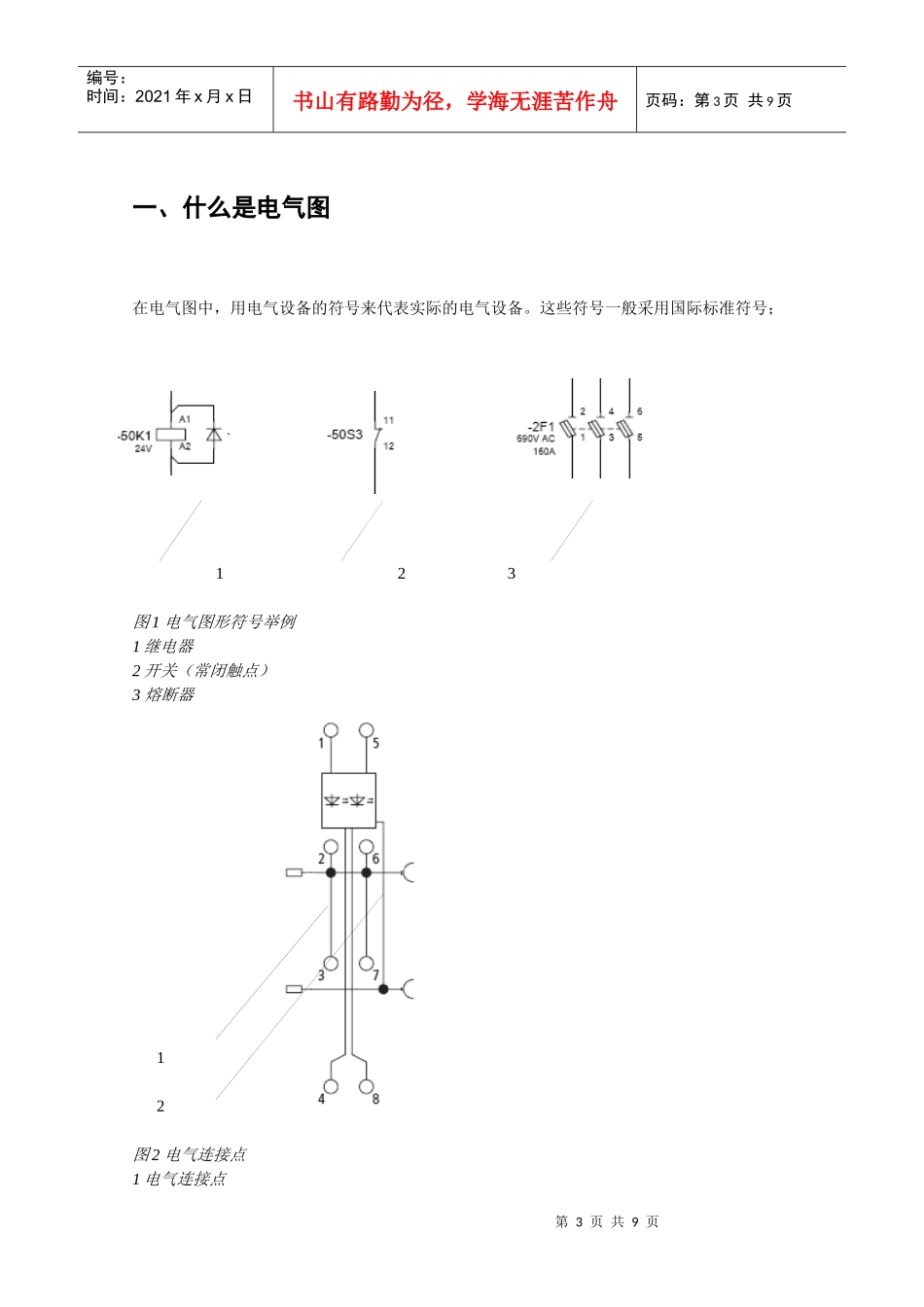

明阳1.5MW风力发电机组培训教材怎样看电气图明阳风电电气组第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页目录一、什么是电气图......................................................................................................................2二、电气设备的符号标识..........................................................................................................4三、图纸导航和流转..................................................................................................................5附录1元件位置代码...................................................................................................................7附录2元件类型代码...................................................................................................................7附录3看图训练...........................................................................................................................9第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页一、什么是电气图在电气图中，用电气设备的符号来代表实际的电气设备。这些符号一般采用国际标准符号；123图1电气图形符号举例1继电器2开关（常闭触点）3熔断器12图2电气连接点1电气连接点第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页2无电气连接12图3多触点继电器1继电器本体2继电器触点图4复杂设备举例－UPS图4表示一个：输入为交流400V，输出为直流24V的UPS设备；至于该设备内部的结构则并不关心。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页图5其他位置设备电气图的虚线框表示：与其他设备之间的连接线；上图表示：电气接线从塔基柜穿出，接入并网柜；二、电气设备的符号标识电气设备的参考标识由三部分组成：元件标识；元件位置标识和功能代码；例:=WEC+CT-3T5标识3，元件标识标识2，元件位置标识标识1，高级代码或功能代码元件标识：数字代表页码，大写字母代表设备类型，最后的数字代表该页面内多个同类型的设备时，该设备是第几个；元件位置标识：英文代表设备的安装位置，CT代表CabinetTower；高级功能代码或功能代码：英文，WEC代表WindEnergyConverter；因此，要找到=WEC+CT-3T5这个设备，需要找到CT部分的图纸，在第3页第5列找到3T5这个设备；附录中列出了元件标识、元件位置标识元件类型代码清单；三、图纸导航和流转电气图由封面和内容页组成；封面提供了用户名、产品型号和项目代码等信息；第6页共9页第5页共9页35编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页图6封面页第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页图7内容页1坐标导航条2来源模块标识3去向模块标识4前一页5后一页附录1元件位置代码＝WECWindEnergyConverter带有变频器的风机控制系统第8页共9页第7页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共9页+CTCabinetTower塔基柜+CNCabinetnacelle机舱柜+CNTCabinetnacelletransformer机舱变压器柜+TWAreaTower塔基范围+NAAreanacelle机舱范围+TSTransformerStation变压器位置+CCCabinetConverter变频柜+HUBAreaHub轮毂范围+CONVConverter变频器+GENgenerator发电机+SRSlipring滑环附录2元件类型代码电气设备代码英文名称中文名称-AxxGeneral常规-BxxConverter变频器-CxxCapacitors电容-DxxDigitalElements数字元件-ExxMiscellaneous杂项-FxxProtectiveEquipment保护设备-GxxPowersupplyconnection电源连接-HxxSignallingEquipment信号设备-KxxRelays,Contactors继电器、接触器-KMxxMotorContactor马达接触器-KTxxTimeRelay时间继电器-KYxxBrakeContactor制动接触器-LxxInductances电感-MxxMotors马达-NxxAmplifier,Controller放大器...
