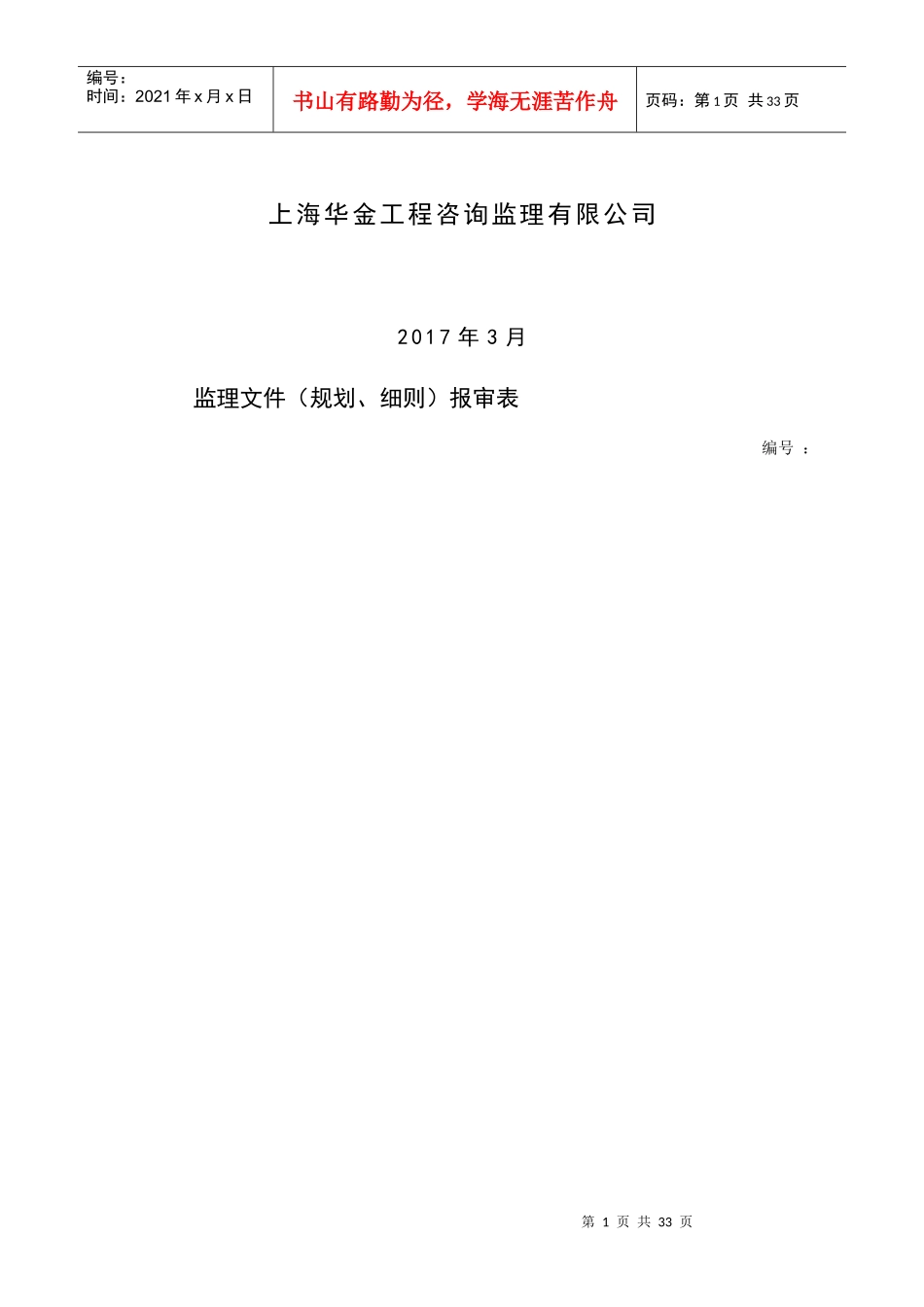

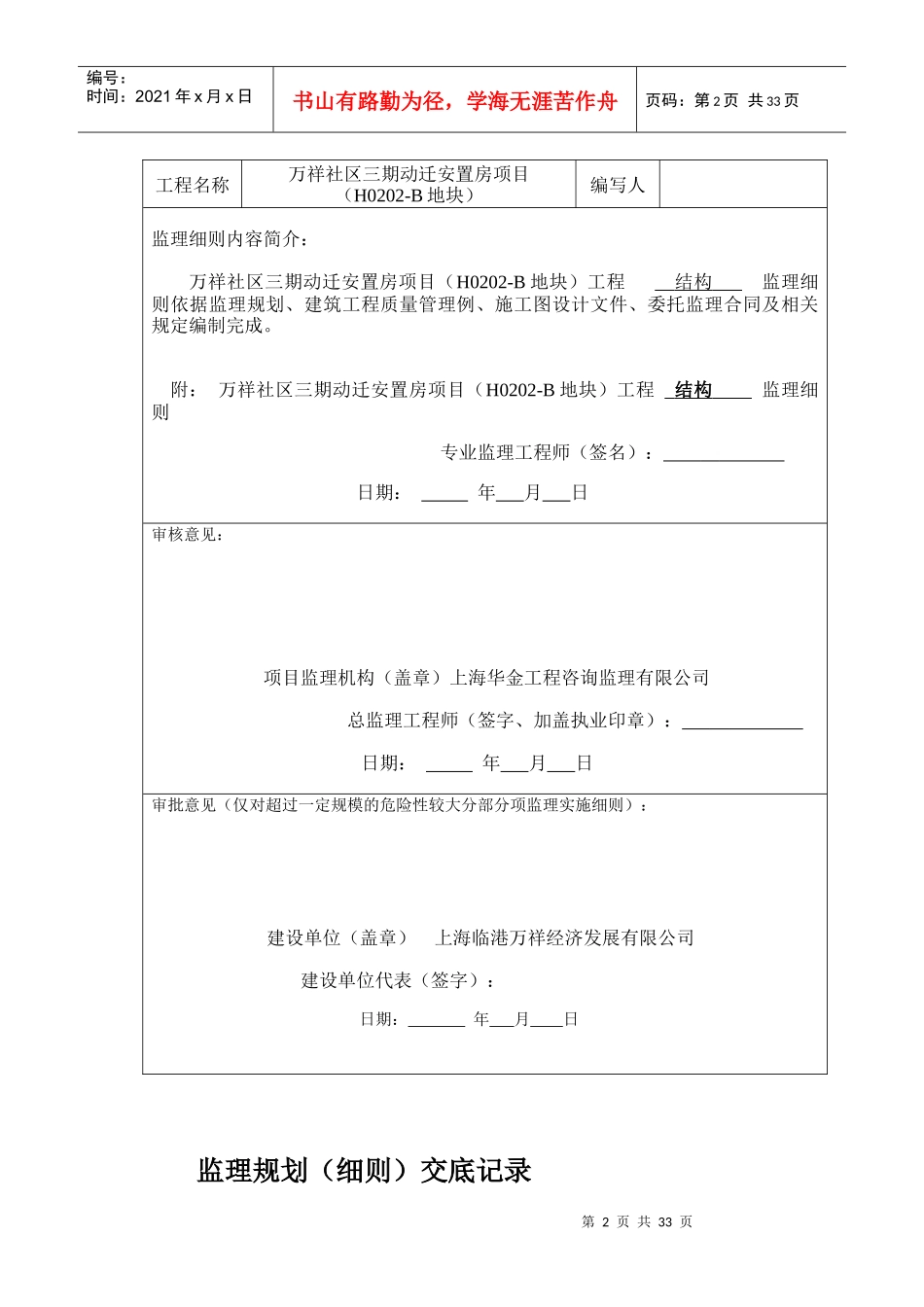

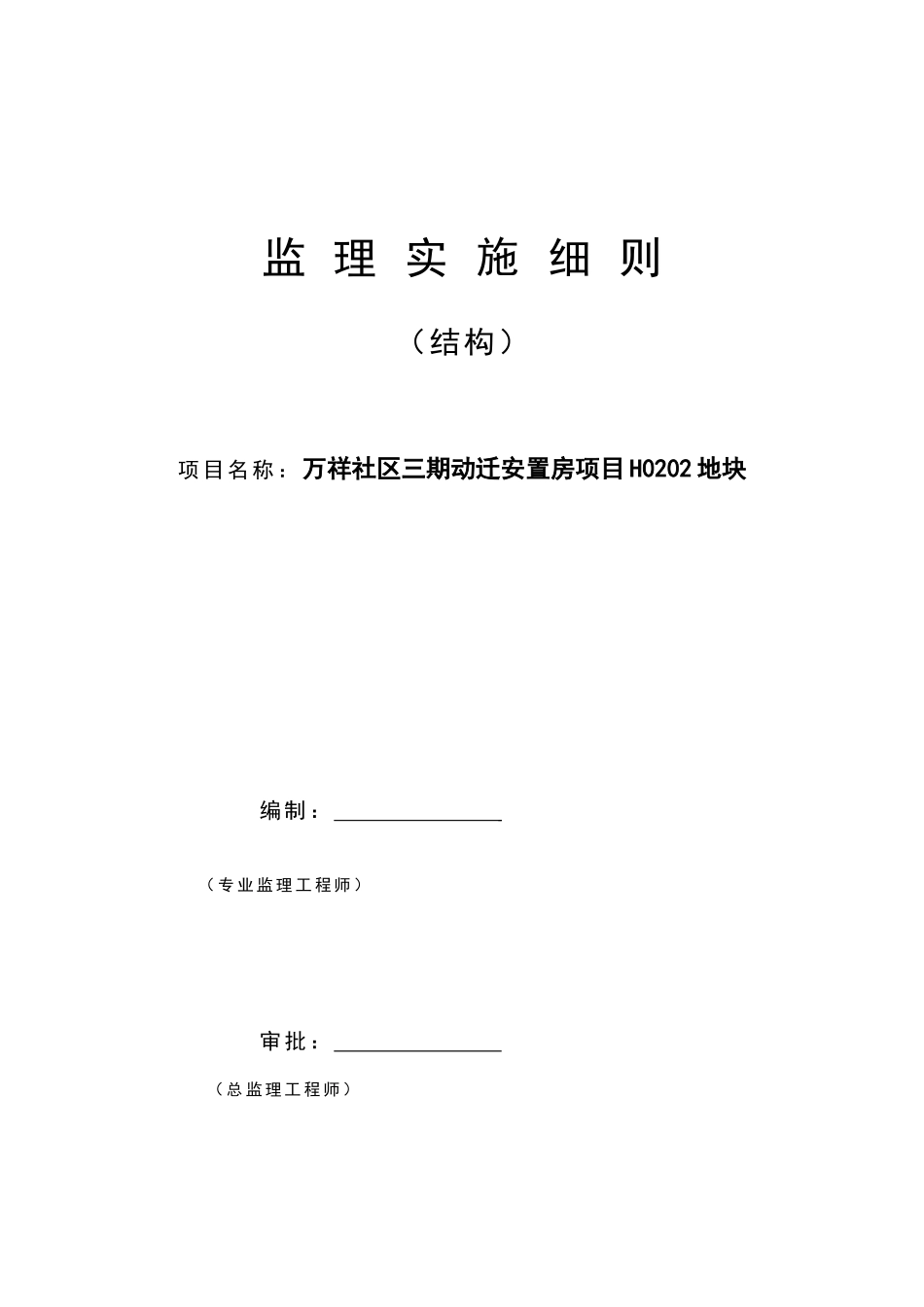

监理实施细则（结构）项目名称：万祥社区三期动迁安置房项目H0202地块编制：（专业监理工程师）审批：（总监理工程师）第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页上海华金工程咨询监理有限公司2017年3月监理文件（规划、细则）报审表编号：第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页监理规划（细则）交底记录工程名称万祥社区三期动迁安置房项目（H0202-B地块）编写人监理细则内容简介：万祥社区三期动迁安置房项目（H0202-B地块）工程结构监理细则依据监理规划、建筑工程质量管理例、施工图设计文件、委托监理合同及相关规定编制完成。附：万祥社区三期动迁安置房项目（H0202-B地块）工程结构监理细则专业监理工程师（签名）：日期：年月日审核意见：项目监理机构（盖章）上海华金工程咨询监理有限公司总监理工程师（签字、加盖执业印章）：日期：年月日审批意见（仅对超过一定规模的危险性较大分部分项监理实施细则）：建设单位（盖章）上海临港万祥经济发展有限公司建设单位代表（签字）：日期：年月日第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页工程名称：万祥社区三期动迁安置房项目（H0202-B地块）编号：交底人交底日期2017年月日施工单位上海建工七建集团工程部位模板及支持系统交底内容浇筑砼旁站重要内容：①核查商品砼来料单是否与设计配合比相符。②随机抽测砼塌落度，发现超过规定时，应记录处理情况。③控制砼来料质量，不得出现分层、离析现象，和易性应好。，严禁施工单位随意加水，对出厂运至工地浇筑现场超时的砼应清退出场。梁柱节点钢筋隐蔽过程旁站主要内容：1.节点区梁、柱钢筋的数量、规格和位置；2.节点区梁柱钢筋的保护层厚度和垫块设置情况；3.节点区柱子箍筋加密间距情况。4.多排梁筋在节点区内的排放情况；5.梁端钢筋锚入节点区的长度情况；6.钢筋较密集节点区砼振捣通道的构造情况；7.节点区模板拼接和紧固情况。施工单位负责人专业监理工程师交底时间第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页目录一、专业工程概况与特点二、监理工作依据和工程质量验收规定三、监理工作流程四、监理工作控制要点及目标值五、监理工作方法和措施六、砼结构工程常见质量问题及其预防措施七、监理旁站内容、方法和要求第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页一．工程概况本项目拟建包括5幢13层的高层住宅、1幢11层的高层住宅、1幢电业站、一个地下1层的地下车库等。项目用地面积为39172平方米，总建筑面积41567.48平方米，其中地上建筑面34665.24平方米，地下建筑面积6902.24平方米。单位工程建筑类型结构类型层数高度（M）地上面积地下面积1#楼住宅剪力墙地上13层、地下1层38.806359.2138.042#楼住宅剪力墙地上13层、地下1层38.806359.2/3#楼住宅剪力墙地上13层、地下1层38.806352.91138.0413#楼住宅剪力墙地上13层、地下1层38.806359.2/14#楼住宅剪力墙地上11层、地下1层33.102703.3469.0215#楼住宅剪力墙地上13层、地下1层38.806359.2138.04H02电业站其他框架地上1层6.70137.2/02地下车库其他框架地下1层//6419.102地库出入口1其他框架地上1层3.7119.2/02地库出入口2其他框架地上1层3.7115.79/围墙其他砌体/2.20//第6页共33页第5页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共33页结构概况本工程建筑抗震设防类别为丙类，设计使用年限为50年，建筑结构安全等级为二级，本工程抗震设防烈度为7度，设计基本地震加速度为0.10g，设计地震分组为第一组，场地类别为Ⅳ类。本工程地上建筑耐火等级为二级，地下建筑耐火等级为一级。地基基础设计为乙级。地下室、各栋住宅等均采用桩基础，地库采用PHC-400B-95，桩长为21m，共289根；试桩为PHC-400C-95，桩长为29m，共6根。1#、3#、15#楼采用PHC-400B-95，桩长为28m，共354根，试桩为PHC-400B-95，桩长为32m，共9根。...
