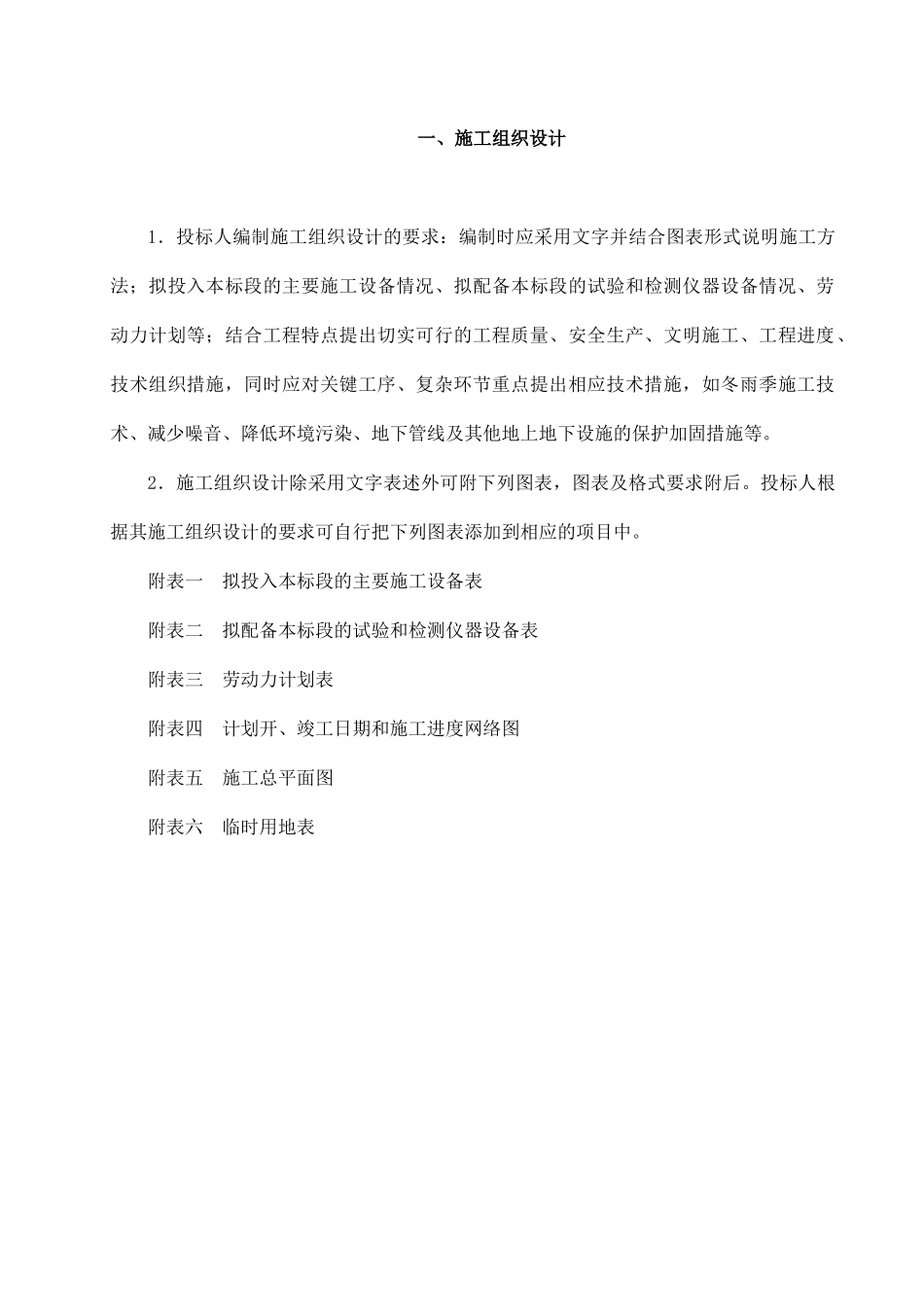

一、施工组织设计1．投标人编制施工组织设计的要求：编制时应采用文字并结合图表形式说明施工方法；拟投入本标段的主要施工设备情况、拟配备本标段的试验和检测仪器设备情况、劳动力计划等；结合工程特点提出切实可行的工程质量、安全生产、文明施工、工程进度、技术组织措施，同时应对关键工序、复杂环节重点提出相应技术措施，如冬雨季施工技术、减少噪音、降低环境污染、地下管线及其他地上地下设施的保护加固措施等。2．施工组织设计除采用文字表述外可附下列图表，图表及格式要求附后。投标人根据其施工组织设计的要求可自行把下列图表添加到相应的项目中。附表一拟投入本标段的主要施工设备表附表二拟配备本标段的试验和检测仪器设备表附表三劳动力计划表附表四计划开、竣工日期和施工进度网络图附表五施工总平面图附表六临时用地表第一章工程概况1.1工程概况1.1.1工程名称：遂宁市老年大学及香林阁观音文化展示基地建筑光彩照明工程1.1.2建设单位：遂宁发展投资集团有限公司1.1.3工程地点：遂宁市老年大学及香林阁观音文化展示基地1.1.4工程范围：遂宁市河东新区杨柳路以南，九宗书院路以北，德水南路以东，东平南路以西面积约17270平方米1.1.6承包方式：包工包料。1.1.7施工工期：拟在2017年5月开工，工期不超过30天（日历天数）1.1编制依据1.1.１设计、施工图纸；1.1.２招标文件、平审答疑文件；设计、施工、验收规范及质量验评标准；建筑电气通用图集92DQ1，92DQ3，92DQ4，92DQ6；《电气设备交接试验标准》GB50150-91；《民用建筑电线电缆防火设计规程》DGJ08-93（2002）《电缆线路施工及验收规范》GB50168-92；《建筑电气工程施工质量验收规范》GB50303-2002；《建筑安装分项工程施工工艺规程》DBJ01—26—96；《高层民用建筑设计防火规范》GB50045—95；《民用建筑电气设计规范》GB50034-2004《低压配电设计规范》ＧＢ５００５４—９５《供配电系统设计规范》ＧＢ５００５２—９５《低压电器施工及验收规范》GB50254—96《电气装置安装工程盘,柜及二次回路结线施工及验收规范》GB50171—92《电气装置安装工程旋转电机施工及验收规范》GB50169—921.1.3企业ISO9002质量体系标准文件，根据GB/T19002-2002idtISO9002质量保证模式标准我公司编制《质量保证手册》。1.1.4企业ISO14001环境体系标准文件根据GB/T24001-1996idtISO14001:1996环境管理标准我公司编制《环境管理手册》。1.1.5企业OHSAS18001职业安全健康体系标准文件根据ILO/OSH2001及国家经贸职业安全健康管理体系试行标准1999和指导意见2001，我公司编制《职业安全健康管理手册》。二、施工方案与技术措施1.电缆沟土方1.1电缆沟开挖电缆沟开挖采用人工开挖。沟槽开挖上口为400mm，深度为700mm，沟槽挖好后及时埋管，待监理工程师验收合格后及时回填，避免影响建委和法院办公环境。挖大门口时先挖出马路宽的1/2，待管路敷设完回填后在施工剩余的1/2，保障大门口道路畅通。1.2土方回填土方回填前将填土部位的垃圾及杂物等清理干净，回填土分层铺摊，每层铺土厚度控制在180mm内，采用人工夯实，每层夯三遍，一夯压半夯，夯夯相连，行行相连，纵横交叉，并加强对边缘部位的夯实。2、线管安装钢管明装工艺流程为：测定线盒位置→预制加工弯管→盒箱固定→管路连接→变形缝处理→跨接地线连接2.1材料使用2.1.1管材采用热镀锌钢管，钢管的壁厚均匀，无裂缝、棱刺和凹扁现象。镀锌管外表完整无损现象，所有钢管应有产品合格证，并有供应商加盖的红章。2.1.2线管连接采用镀锌熟铁通丝管箍，管箍应无偏扣和乱扣现象。2.1.3往灯具位置甩口的线盒采用86×50mm明装钢制镀铝线盒，管路超过30m时采用钢制接线盒。2.1.4护口采用白色塑料护口，护口要完整无损。2.2安装前预制2.2.1线管安装前，根据图纸及实际现场情况，画出各段管路和线盒的位置，在实际墙面上作好标记，按标记分段量出实际安装的准确尺寸，记录在草图上，然后按草图预制加工。2.2.2管子切断采用手工钢锯，将管子固定在压力案上的压力钳内卡牢固，量准尺寸画好记号，双手推拉钢锯，用力均匀，锯口到底，不准折断，锯断的管口不得歪斜，锯完后用圆挫把管口内壁的棱...
