压型钢板、夹芯板屋面及墙体建筑构造VIP免费

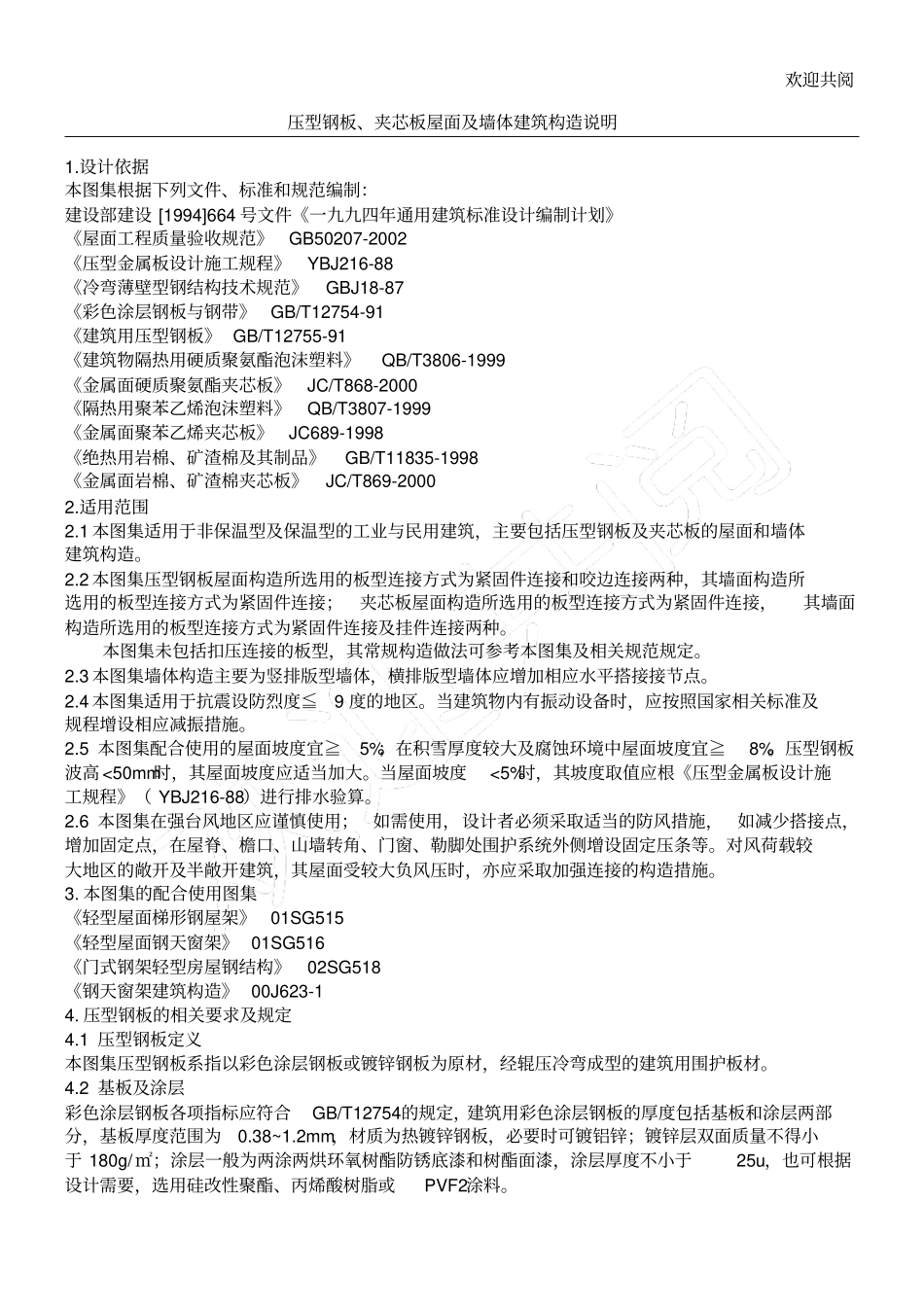

欢迎共阅压型钢板、夹芯板屋面及墙体建筑构造说明1.设计依据本图集根据下列文件、标准和规范编制：建设部建设[1994]664号文件《一九九四年通用建筑标准设计编制计划》《屋面工程质量验收规范》GB50207-2002《压型金属板设计施工规程》YBJ216-88《冷弯薄壁型钢结构技术规范》GBJ18-87《彩色涂层钢板与钢带》GB/T12754-91《建筑用压型钢板》GB/T12755-91《建筑物隔热用硬质聚氨酯泡沫塑料》QB/T3806-1999《金属面硬质聚氨酯夹芯板》JC/T868-2000《隔热用聚苯乙烯泡沫塑料》QB/T3807-1999《金属面聚苯乙烯夹芯板》JC689-1998《绝热用岩棉、矿渣棉及其制品》GB/T11835-1998《金属面岩棉、矿渣棉夹芯板》JC/T869-20002.适用范围2.1本图集适用于非保温型及保温型的工业与民用建筑，主要包括压型钢板及夹芯板的屋面和墙体建筑构造。2.2本图集压型钢板屋面构造所选用的板型连接方式为紧固件连接和咬边连接两种，其墙面构造所选用的板型连接方式为紧固件连接；夹芯板屋面构造所选用的板型连接方式为紧固件连接，其墙面构造所选用的板型连接方式为紧固件连接及挂件连接两种。本图集未包括扣压连接的板型，其常规构造做法可参考本图集及相关规范规定。2.3本图集墙体构造主要为竖排版型墙体，横排版型墙体应增加相应水平搭接接节点。2.4本图集适用于抗震设防烈度≦9度的地区。当建筑物内有振动设备时，应按照国家相关标准及规程增设相应减振措施。2.5本图集配合使用的屋面坡度宜≧5%；在积雪厚度较大及腐蚀环境中屋面坡度宜≧8%。压型钢板波高<50mm时，其屋面坡度应适当加大。当屋面坡度<5%时，其坡度取值应根《压型金属板设计施工规程》（YBJ216-88）进行排水验算。2.6本图集在强台风地区应谨慎使用；如需使用，设计者必须采取适当的防风措施，如减少搭接点，增加固定点，在屋脊、檐口、山墙转角、门窗、勒脚处围护系统外侧增设固定压条等。对风荷载较大地区的敞开及半敞开建筑，其屋面受较大负风压时，亦应采取加强连接的构造措施。3.本图集的配合使用图集《轻型屋面梯形钢屋架》01SG515《轻型屋面钢天窗架》01SG516《门式钢架轻型房屋钢结构》02SG518《钢天窗架建筑构造》00J623-14.压型钢板的相关要求及规定4.1压型钢板定义本图集压型钢板系指以彩色涂层钢板或镀锌钢板为原材，经辊压冷弯成型的建筑用围护板材。4.2基板及涂层彩色涂层钢板各项指标应符合GB/T12754的规定，建筑用彩色涂层钢板的厚度包括基板和涂层两部分，基板厚度范围为0.38~1.2mm，材质为热镀锌钢板，必要时可镀铝锌；镀锌层双面质量不得小于180g/㎡；涂层一般为两涂两烘环氧树酯防锈底漆和树酯面漆，涂层厚度不小于25u，也可根据设计需要，选用硅改性聚酯、丙烯酸树脂或PVF2涂料。欢迎共阅压型钢板常用板厚为0.5~1.0mm。4.3压型钢板板长在施工现场轧制的压型钢板，根据吊装条件，应尽量采用较长尺寸的板材，以减少纵向接缝，防止渗漏；在工厂轧制的压型钢板，受运输条件限制，一般板长宜在12m之内。压型钢板加工成型的质量要求与允许尺寸公差应符合《压型金属板设计施工规程》（YBJ216-88）的规定。4.4压型钢板技术参数4.4.1板挠度与跨度比宜符合以下限制：a.墙板：1/200b.屋面板：屋面坡度<5%1/300屋面坡度≧5%1/2504.4.2燃烧性能单层压型钢板耐火极限：15min4.4.3压型钢板板型分类高波板：波高大于70mm的压型钢板；低波板：波高小于或等于70mm的压型钢板。4.5压型钢板连接4.5.1压型钢板的连接方式用连接件或紧固件固定在檩条或墙梁上。4.5.2压型钢板纵向连接压型钢板的纵向搭接应位于檩条或墙梁处，两块板均应伸至支承构件上。搭接长度：高波屋面板为350mm；屋面坡度≦10%的低波屋面板为250mm，屋面坡度>10%的低波屋面板为200mm；墙板均为120mm。屋面搭接时，板缝间需设通长密封胶带。4.5.3压型钢板横向连接压型钢板的横向搭接方向宜与主导风向一致，搭接不小于一个波，搭接部位设通长密封胶带。4.6压型钢板复合保温系统的相关规定4.6.1压型钢板复合保温系统定义压型钢板复合保温系统系以檩条及墙梁或专业固定支架做为支撑及固定骨架，骨架外侧设单层压型钢板屋面外板和墙面外板，骨架内侧设装饰板；内外板之间设保温及...
