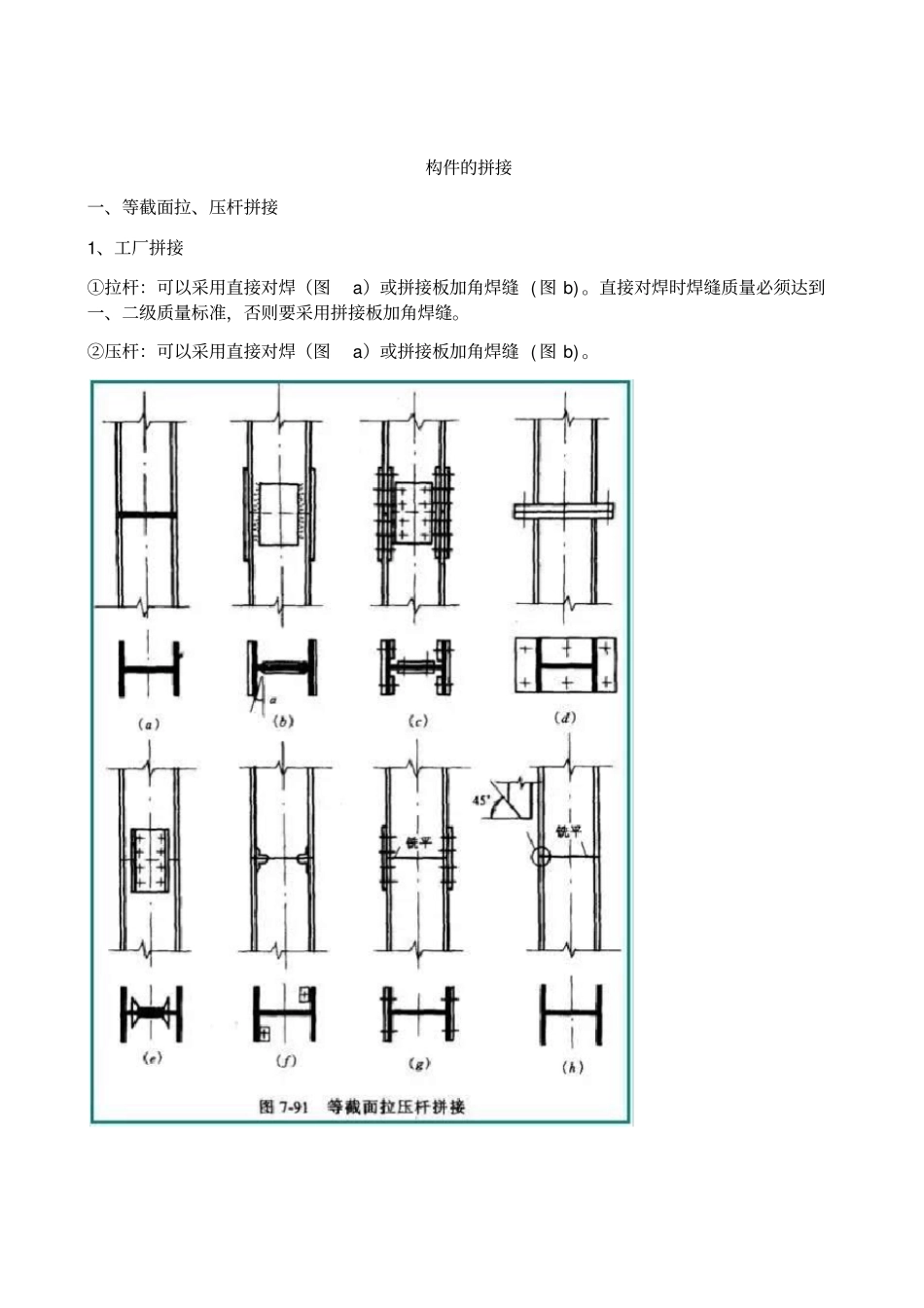

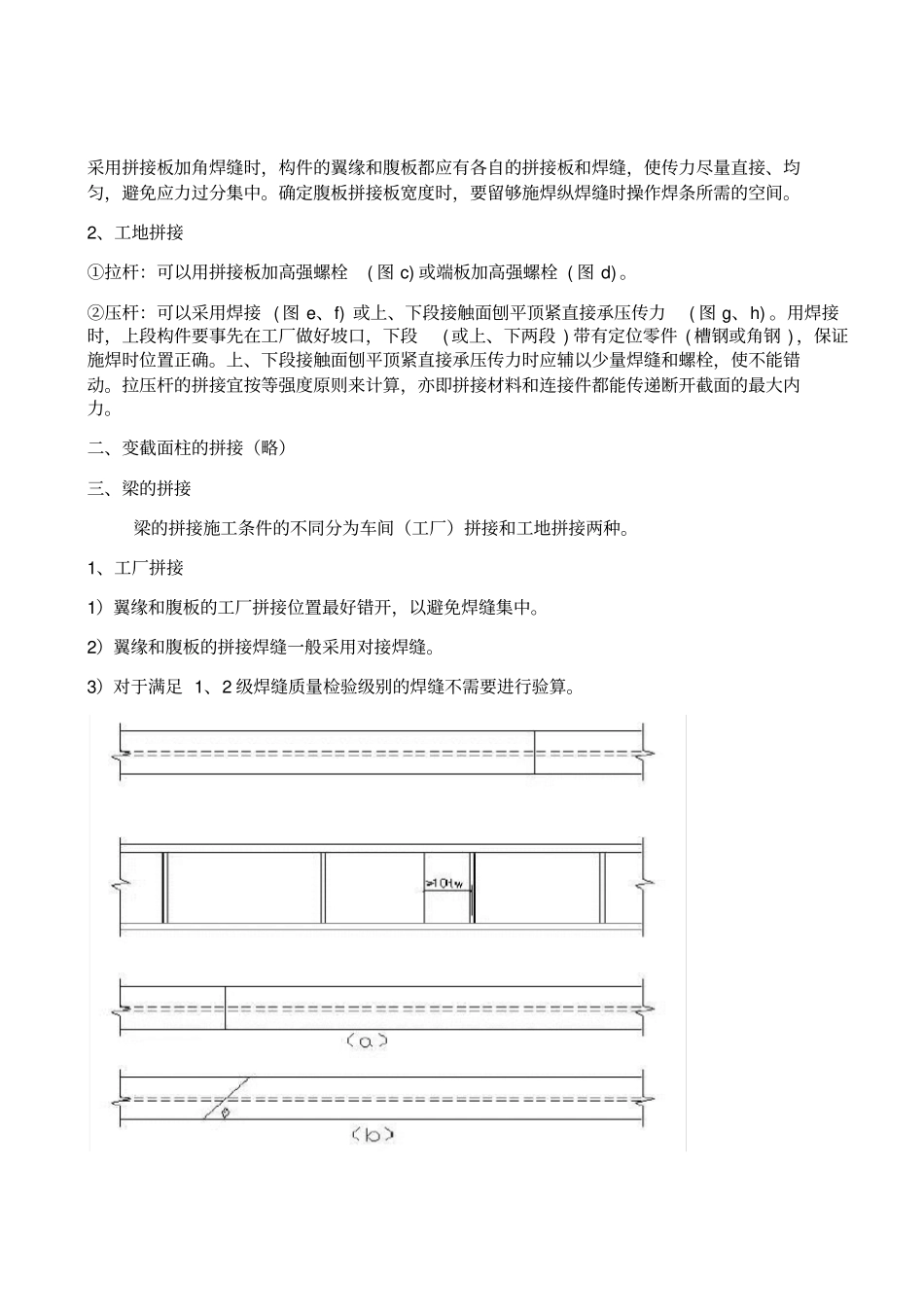

构件的拼接一、等截面拉、压杆拼接1、工厂拼接①拉杆:可以采用直接对焊(图a)或拼接板加角焊缝(图b)。直接对焊时焊缝质量必须达到一、二级质量标准,否则要采用拼接板加角焊缝。②压杆:可以采用直接对焊(图a)或拼接板加角焊缝(图b)。采用拼接板加角焊缝时,构件的翼缘和腹板都应有各自的拼接板和焊缝,使传力尽量直接、均匀,避免应力过分集中。确定腹板拼接板宽度时,要留够施焊纵焊缝时操作焊条所需的空间。2、工地拼接①拉杆:可以用拼接板加高强螺栓(图c)或端板加高强螺栓(图d)。②压杆:可以采用焊接(图e、f)或上、下段接触面刨平顶紧直接承压传力(图g、h)。用焊接时,上段构件要事先在工厂做好坡口,下段(或上、下两段)带有定位零件(槽钢或角钢),保证施焊时位置正确。上、下段接触面刨平顶紧直接承压传力时应辅以少量焊缝和螺栓,使不能错动。拉压杆的拼接宜按等强度原则来计算,亦即拼接材料和连接件都能传递断开截面的最大内力。二、变截面柱的拼接(略)三、梁的拼接梁的拼接施工条件的不同分为车间(工厂)拼接和工地拼接两种。1、工厂拼接1)翼缘和腹板的工厂拼接位置最好错开,以避免焊缝集中。2)翼缘和腹板的拼接焊缝一般采用对接焊缝。3)对于满足1、2级焊缝质量检验级别的焊缝不需要进行验算。4)对于满足3级焊缝质量检验级别的焊缝需要进行验算.当焊缝强度不足时可采用斜焊缝。当θ满足tgθ≤1.5时,可以不必验算。2、工地拼接的构造1)工地拼接一般应使翼缘和腹板在同一截面处断开,以便于分段运输(图a)。为了使翼缘板在焊接过程中有一定地伸缩余地,以减少焊接残余应力,可在工厂预留约500mm长度不焊。2)图b将翼缘和腹板的拼接位置适当错开的方式,可以避免焊缝集中在同一截面,但运输有一定困难。3)对于铆接梁和较重要的或受动力荷载作用的焊接大型梁,其工地拼接常采用高强螺栓连接。主次梁的连接一.次梁为简支梁1、叠接构造:在主梁上的相应位置应设置支承加劲肋,以免主梁腹板承受过大的局部压力。特点:构造简单,次梁安装方便,但主、次梁体系所占的净空大。计算:一般不用计算,螺栓只是起到安装固定作用。2、侧面连接:构造:次梁连于主梁的侧面,可以直接连在主梁的加劲肋上(图a、b)或连于短角钢上(图c)。特点:图a:为用螺栓连于劲肋上,构造简单,安装方便,但须将次梁的上翼缘和下翼缘的一侧切除;图b:为采用工地焊缝连接,此时螺栓仅起临时固定作用,但次梁腹板端部焊缝焊接不太方便;图c、d:为用短角钢角钢连接主次梁的螺栓连接或安装焊缝,需要将上翼缘局部切去。计算:图a、b:连接需要的焊缝或螺栓应按次梁的反力计算,考虑到并非理想铰接,故计算时,宜将次梁反力增加20~30%。图c:当计算螺栓①时可将短角钢视为与次梁为一体。因此,螺栓①应承担次梁支反力R和力矩M=Re的共同作用,而螺栓②则只承受R的作用。反过来,也可以将短角钢视为与主梁为一体。则螺栓①只承受反力R的作用,而螺栓②则应承担次梁支反力R和力矩M=Re的共同作用。图d:计算方法与图c类似。即焊缝①和焊缝②也分别承担R或R和M=Re的共同作用。二、次梁为连续梁1、叠接与前面叠接相同,只是次梁连续通过,不在主梁上断开.当次梁需要拼接时,拼接位置可设在弯矩小处.主、次梁之间只要用螺栓或焊缝固定它们的相互位置即可。2、侧面连接:构造:为了保证两跨次梁在主梁处的连续性,必须在上、下翼缘处设置连接板。图a:用高强螺栓连接,次梁的腹板连接在主梁的加劲肋上,下翼缘的连接板分成两块,焊在主梁腹板的两侧。图b:用工地安装焊缝连接,次梁支承在主梁的支托上,在次梁的上翼缘设有连接板,而下翼缘的连接板则.由支托的平板代替。计算:支座反力由支托传至主梁,端部的负弯矩,则由上下,翼缘承受,连接、盖板和顶板传递M分解的水平力,F=M/h(h次梁高)其截面尺寸和焊缝螺栓的连接计算均用F,为避免仰焊,连接盖板比上翼缘窄,拉板比下翼缘宽。梁与柱的连接处理连接节点时,要求遵循下列基本原则:安全可靠。应尽可能使受力分析接近于实际工作状况,采用和构件实际连接状况相符或相接近的计算简图;连接处应有明确的传力路线和可靠的构造保证。便于制作、运输、安装...
