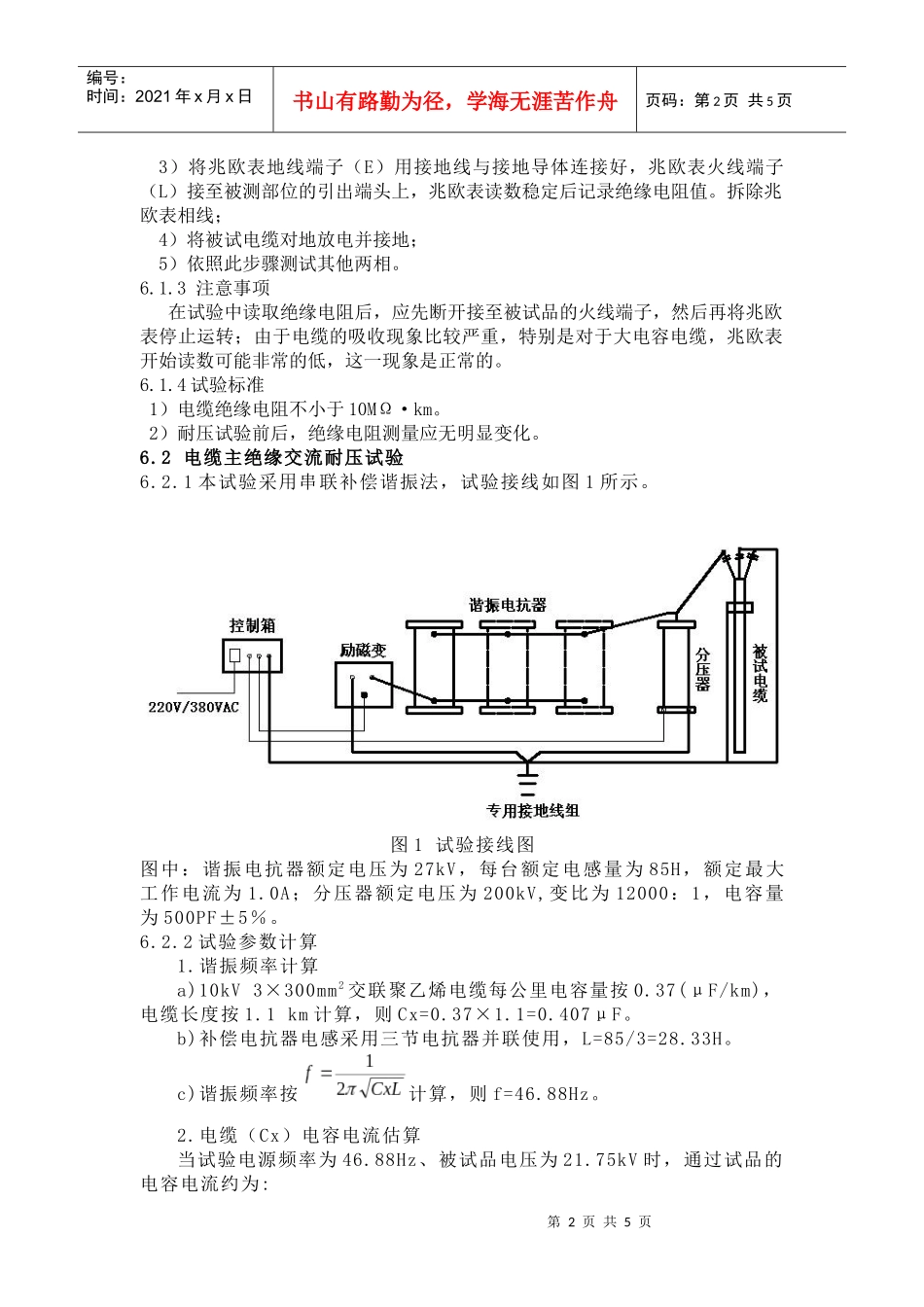

试验方案编写：审核：批准：供电公司修试所2008年03月11日10kVXLPE电力电缆交流耐压试验第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页1试验目的：为了检查110kV变电站，线10kV电缆及其附件的电气绝缘性能和安装质量，保证电缆及电网的安全运行，受用的委托，参照国标GB50150-2006《电气装置安装工程电气设备交接试验标准》，对敷设后的10kV电缆及其附件进行交流耐压试验。2电缆规范：电缆型号：YJV22－3×300电缆规格：3×300mm2电缆电压：8.7/15kV电缆电容量：0.37uF/km电缆长度：1.1km生产厂家：浙江万马集团出厂日期：2007-013试验依据：GB50150-2006《电气装置安装工程电气设备交接试验标准》中18.0.5条表18.0.5之规定。依该标准确定试验电压为21.75kV（2.5U0），试验时间为5min（2.5U0时）。4试验仪器：HDSR-F162/162串联谐振试验设备一套；干湿温度计一块；5000V兆欧表一块；工具箱一套；三相电源线若干。5试验项目：①耐压前电缆主绝缘电阻测量；②串联谐振法交流耐压试验；③耐压后电缆主绝缘电阻测量；6试验步骤及技术措施：6.1电缆主绝缘电阻测量6.1.1测量方法用5000V兆欧表，依次测量各相线芯对其他两相及金属套的绝缘电阻，金属套及非被试相线芯接地。测量前将被测线芯接地，使其充分放电，放电时间一般为2－5分钟。由于存在吸收现象，兆欧表的读数随时间逐步增大，测量时应读取绝缘电阻的稳定值，作为电缆的绝缘电阻值。6.1.2测量步骤1）测量并记录环境温度、相对湿度、电缆铭牌、仪器名称及编号；2）将所有被试部分充分放电，非被试相电缆线芯及金属套接地；第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页3）将兆欧表地线端子（E）用接地线与接地导体连接好，兆欧表火线端子（L）接至被测部位的引出端头上，兆欧表读数稳定后记录绝缘电阻值。拆除兆欧表相线；4）将被试电缆对地放电并接地；5）依照此步骤测试其他两相。6.1.3注意事项在试验中读取绝缘电阻后，应先断开接至被试品的火线端子，然后再将兆欧表停止运转；由于电缆的吸收现象比较严重，特别是对于大电容电缆，兆欧表开始读数可能非常的低，这一现象是正常的。6.1.4试验标准1）电缆绝缘电阻不小于10MΩ·km。2）耐压试验前后，绝缘电阻测量应无明显变化。6.2电缆主绝缘交流耐压试验6.2.1本试验采用串联补偿谐振法，试验接线如图1所示。图1试验接线图图中：谐振电抗器额定电压为27kV，每台额定电感量为85H，额定最大工作电流为1.0A；分压器额定电压为200kV,变比为12000：1，电容量为500PF±5％。6.2.2试验参数计算1.谐振频率计算a)10kV3×300mm2交联聚乙烯电缆每公里电容量按0.37(μF/km)，电缆长度按1.1km计算，则Cx=0.37×1.1=0.407μF。b)补偿电抗器电感采用三节电抗器并联使用，L=85/3=28.33H。c)谐振频率按计算，则f=46.88Hz。2.电缆（Cx）电容电流估算当试验电源频率为46.88Hz、被试品电压为21.75kV时，通过试品的电容电流约为:第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页Ix=ωCxU=6.28×46.88×0.407×21.75×10-3=2.61A3.串联补偿电抗器（L）电流及电压估算当试验电源频率为46.88Hz、被试品电压为21.75kV时，通过串联补偿电抗器电流约为：IL=2.61A，补偿电抗器上的电压UL＝21.75kV。三节电抗器并联使用，额定电压为27kV，额定电流为3A。由计算的数据可看出三节电抗器并联，可满足试验要求。6.2.3试验步骤如下：1、按试验接线图连接试验接线。电缆的线芯接高压，即接补偿电抗器的高压端，金属套及非被试电缆芯接地。2、调谐。按红色“高压通”按钮，红灯亮绿灯灭，高压回路接通。调节“电压调节”电位器使机箱面板指针电压升至20V左右，调节“手动调节”旋钮，使输出电压（屏幕显示）达到最大值，高压回路即进入谐振状态。如需快速改变频率可按动或按住“手动调频”旋钮。注意：在快速调频过程中，电压不能调得过高，以免在进入谐振状态时输出电压超过试验电压。3、均匀升高电压，由分压器测量试验电压，当试验电压达到2.5U0(21.75kV)时，启动计时器，保持5...
