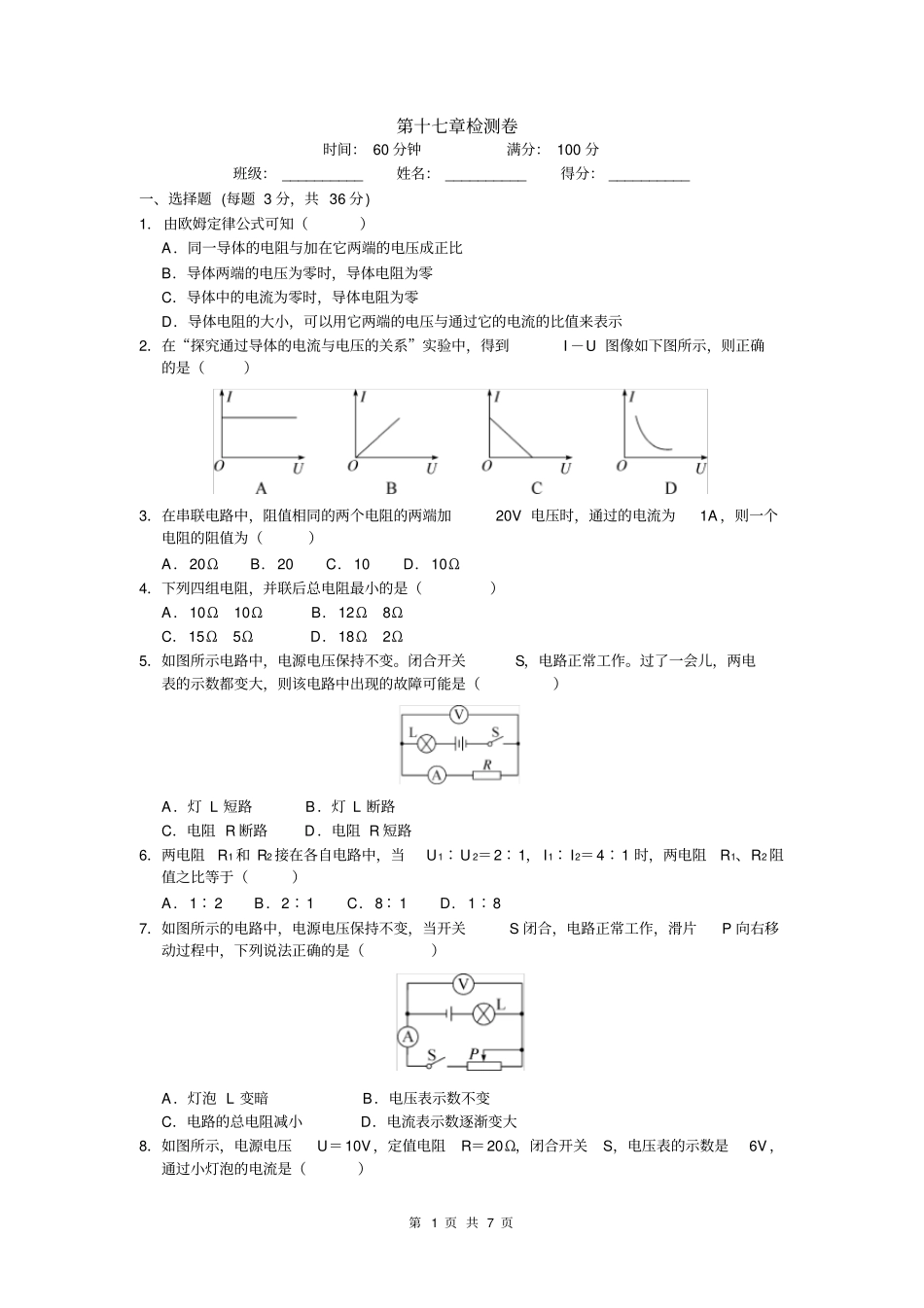

第1页共7页第十七章检测卷时间：60分钟满分：100分班级：__________姓名：__________得分：__________一、选择题(每题3分，共36分)1．由欧姆定律公式可知（）A．同一导体的电阻与加在它两端的电压成正比B．导体两端的电压为零时，导体电阻为零C．导体中的电流为零时，导体电阻为零D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示2．在“探究通过导体的电流与电压的关系”实验中，得到I－U图像如下图所示，则正确的是（）3．在串联电路中，阻值相同的两个电阻的两端加20V电压时，通过的电流为1A，则一个电阻的阻值为（）A．20ΩB．20C．10D．10Ω4．下列四组电阻，并联后总电阻最小的是（）A．10Ω10ΩB．12Ω8ΩC．15Ω5ΩD．18Ω2Ω5．如图所示电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（）A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路6．两电阻R1和R2接在各自电路中，当U1∶U2＝2∶1，I1∶I2＝4∶1时，两电阻R1、R2阻值之比等于（）A．1∶2B．2∶1C．8∶1D．1∶87．如图所示的电路中，电源电压保持不变，当开关S闭合，电路正常工作，滑片P向右移动过程中，下列说法正确的是（）A．灯泡L变暗B．电压表示数不变C．电路的总电阻减小D．电流表示数逐渐变大8．如图所示，电源电压U＝10V，定值电阻R＝20Ω，闭合开关S，电压表的示数是6V，通过小灯泡的电流是（）第2页共7页A．0.8AB．0.5AC．0.3AD．0.2A9．如图所示，L1与L2是两只标有“3V10Ω”字样的相同小灯泡，电源电压为3V，闭合开关S后，干路电流是（）A．I＝0.3AB．I＝0.6AC．I＝0.9AD．I＝1.0A10．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路(如图乙所示)，电源电压恒定不变，R为气敏电阻，L为指示灯。当有害尾气浓度β增大时（）A．电压表的示数增大，指示灯亮度增大B．电压表的示数减小，指示灯亮度增大C．电压表的示数减小，指示灯亮度减小D．电压表的示数增大，指示灯亮度减小11．有一个电阻值已看不清的电阻Rx，现想测出它的电阻值，但手边只有一个电池组，一个电流表(或电压表)，一个已知电阻R0，按如图所示连接电路不能测出电阻Rx的电路图是（）12．如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω。当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移到中点时，电压表示数为2VD．当滑片移到a端时，电流表示数为0.2A第3页共7页二、填空题(每空2分，共24分)13．某导体两端电压为6V时，通过它的电流是0.3A，导体的电阻是Ω，如果导体两端电压为3V时，导体的电阻是Ω。14．如图所示，电源电压不变，R1＝4Ω，R2＝6Ω，R3＝5Ω。当开关S闭合后，电流表示数为0.3A，则电源电压为V。15．如图所示的电路中，开关闭合后，滑动变阻器从左向右滑动的过程中，灯泡的亮度(选填“变亮”或“变暗”)，电压表的示数将(选填“增大”或“减小”)。16．如图所示，通过灯泡L1、L2中的电流分别为0.2A和0.3A，电源电压保持不变，L1的电阻为15Ω，则干路电流为A，电源电压是V，L2的电阻为Ω。17．如图所示，当电源电压为4V时，电压表的示数为1V；当电源电压增加到12V时，电流表的示数为1A。则电阻R1＝Ω，R2＝Ω。18．甲和乙两灯正常发光时电压均为6V，如图是甲、乙两灯的电流随其两端的电压变化的曲线。现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为A，此时电源电压最大为V。三、作图题(共5分)19．(5分)如图所示，电源电压为6V保持不变。现有5Ω、10Ω、40Ω电阻各一个，请你用其中两个电阻在图中虚线框内连成电路，使图中的电流表的示数为0.75A。要求画出电路图，并标明连入电路的电阻阻值。第4页共7页四、实验探究题(共16分)20．(10分)小明在探究“电流大小与哪些因素有关”的实验中：(1)连接电路时，开关应；请用笔画线代替导线，根据图甲将图乙所示的实物电路连接完整。(2)闭合开关前，图乙中滑动...
