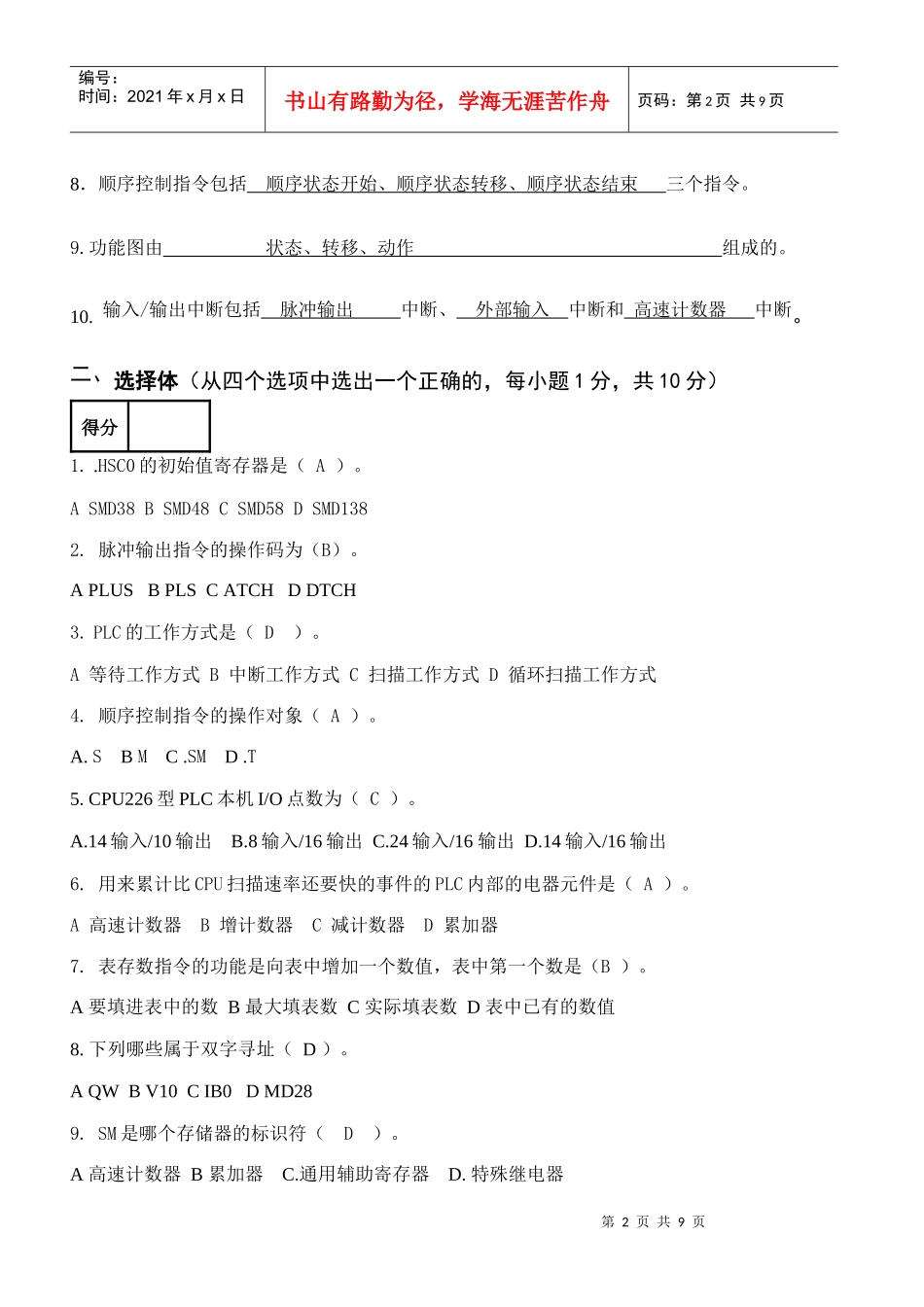

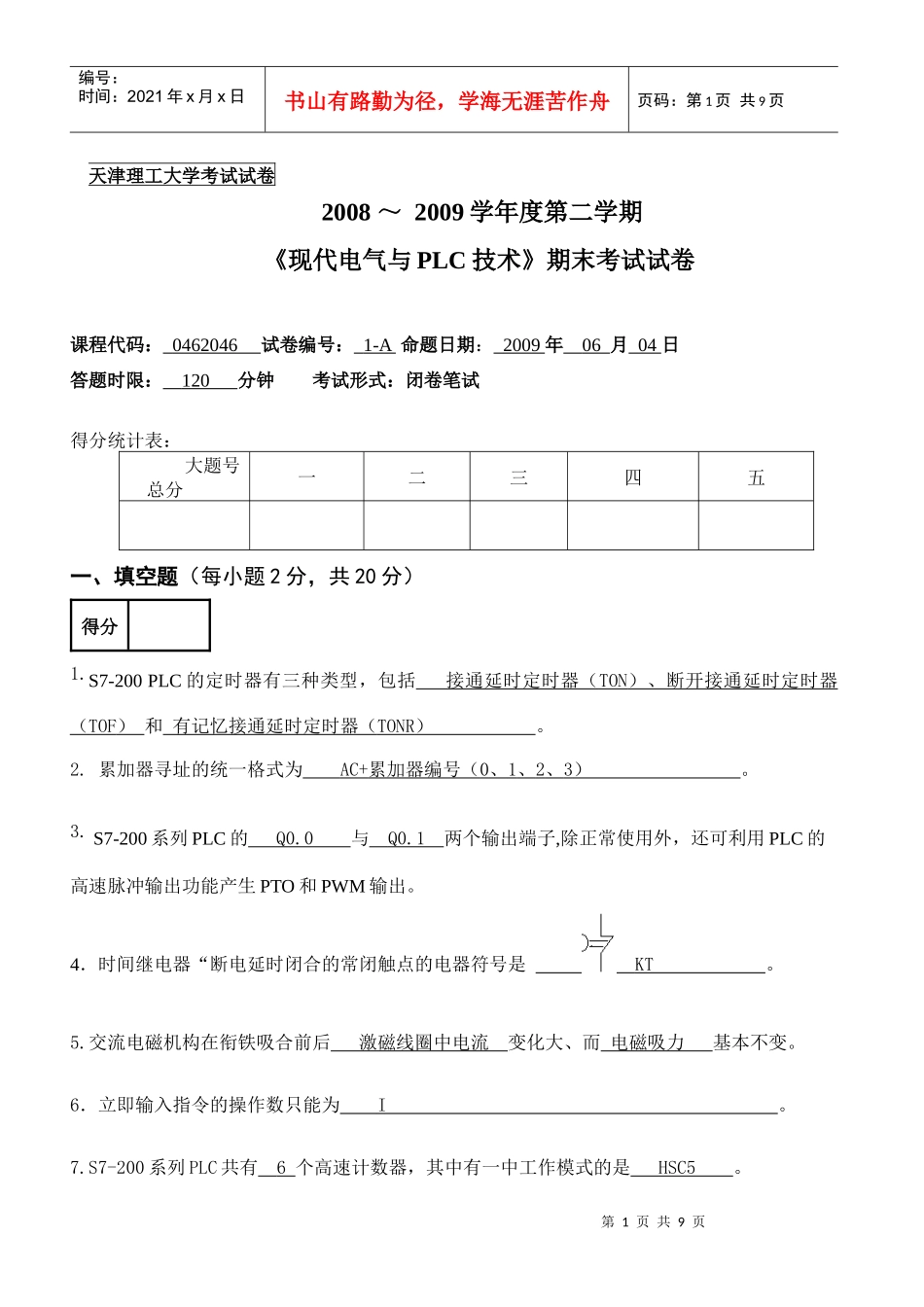

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页天津理工大学考试试卷2008～2009学年度第二学期《现代电气与PLC技术》期末考试试卷课程代码：0462046试卷编号：1-A命题日期：2009年06月04日答题时限：120分钟考试形式：闭卷笔试得分统计表：大题号总分一二三四五一、填空题（每小题2分，共20分）得分1.S7-200PLC的定时器有三种类型，包括接通延时定时器（TON）、断开接通延时定时器（TOF）和有记忆接通延时定时器（TONR）。2.累加器寻址的统一格式为AC+累加器编号（0、1、2、3）。3.S7-200系列PLC的Q0.0与Q0.1两个输出端子,除正常使用外，还可利用PLC的高速脉冲输出功能产生PTO和PWM输出。4．时间继电器“断电延时闭合的常闭触点的电器符号是KT。5.交流电磁机构在衔铁吸合前后激磁线圈中电流变化大、而电磁吸力基本不变。6．立即输入指令的操作数只能为I。7.S7-200系列PLC共有6个高速计数器，其中有一中工作模式的是HSC5。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页8．顺序控制指令包括顺序状态开始、顺序状态转移、顺序状态结束三个指令。9.功能图由状态、转移、动作组成的。10.输入/输出中断包括脉冲输出中断、外部输入中断和高速计数器中断。二、选择体（从四个选项中选出一个正确的，每小题1分，共10分）得分1..HSC0的初始值寄存器是（A）。ASMD38BSMD48CSMD58DSMD1382.脉冲输出指令的操作码为（B）。APLUSBPLSCATCHDDTCH3.PLC的工作方式是（D）。A等待工作方式B中断工作方式C扫描工作方式D循环扫描工作方式4.顺序控制指令的操作对象（A）。A.SBMC.SMD.T5.CPU226型PLC本机I/O点数为（C）。A.14输入/10输出B.8输入/16输出C.24输入/16输出D.14输入/16输出6.用来累计比CPU扫描速率还要快的事件的PLC内部的电器元件是（A）。A高速计数器B增计数器C减计数器D累加器7.表存数指令的功能是向表中增加一个数值，表中第一个数是（B）。A要填进表中的数B最大填表数C实际填表数D表中已有的数值8.下列哪些属于双字寻址（D）。AQWBV10CIB0DMD289.SM是哪个存储器的标识符（D）。A高速计数器B累加器C.通用辅助寄存器D.特殊继电器第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页10PID回路指令操作数TBL可寻址的寄存器为（C）。A.IB.MC.VD.Q三、简答题（每小题5分，共20分）得分1.线圈电压为220V的交流接触器，误接入220V直流电源上；或线圈电压为220V直流接触器，误接入220V交流电源上，会产生什么后果？为什么？答：若将交流接触器误接入直流电源上，交流接触器将烧毁；因阻抗减小，电流增大。若将直流接触器误接入交流电源上，直流接触器将烧毁；因阻抗增大，电流减小，吸力不足，启动电流降不下去，此外还有涡流存在。2.简答熔断器、热继电器、温度继电器在电路中的作用？答：熔断器在对电路或电动机起短路保护；热继电器对电动机起过载保护；温度继电器是对电动机起全热保护，即任何原因引起电动机温度升高都能起保护作用。3.S7-200PLC主机中有哪些主要编程元件，列举10个以上，并回答PLC中软继电器的主要特点是什么？答：输入继电器、输出继电器、通用辅助继电器、特殊标志继电器、变量存储器、局部变量存储器、顺序控制继电器、高速计数器、定时器、累加器、计数器等；PLC中软继电器的主要特点为：它的触点可以无限次的使用。4.请回答高速脉冲的输出方式分别是什么？如果使用高速脉冲输出功能时，PLC主机应选用什么类型的输出？答：高速脉冲的输出方式分别：高速脉冲串输出PTO；宽度可调脉冲输出PWM。如果使用高速脉冲输出功能时，PLC主机应选用晶体管输出类型。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页四、PLC程序设计题（编程方法不限，但用功能图编程，必须转化成梯形图，20分）得分有一工业洗衣机,其工作过程如下：1）按启动按钮后，给水阀就开始进水；2）当水加到一定位置，水满传感器动作，就停止给水；3）然后波轮开始正转10分钟后又反转10分钟，（波轮由电动机带动）；4）出水阀动作，...
