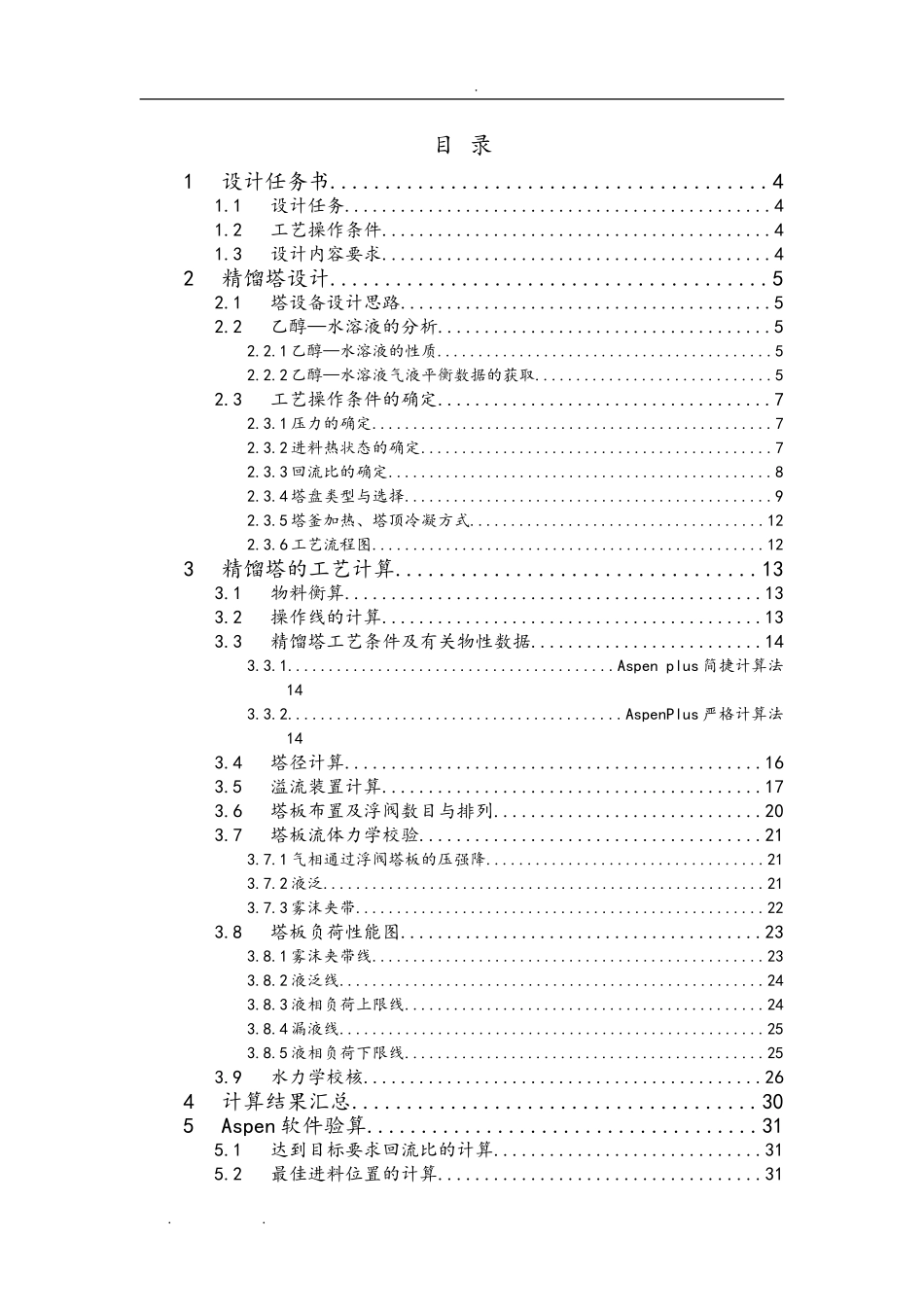

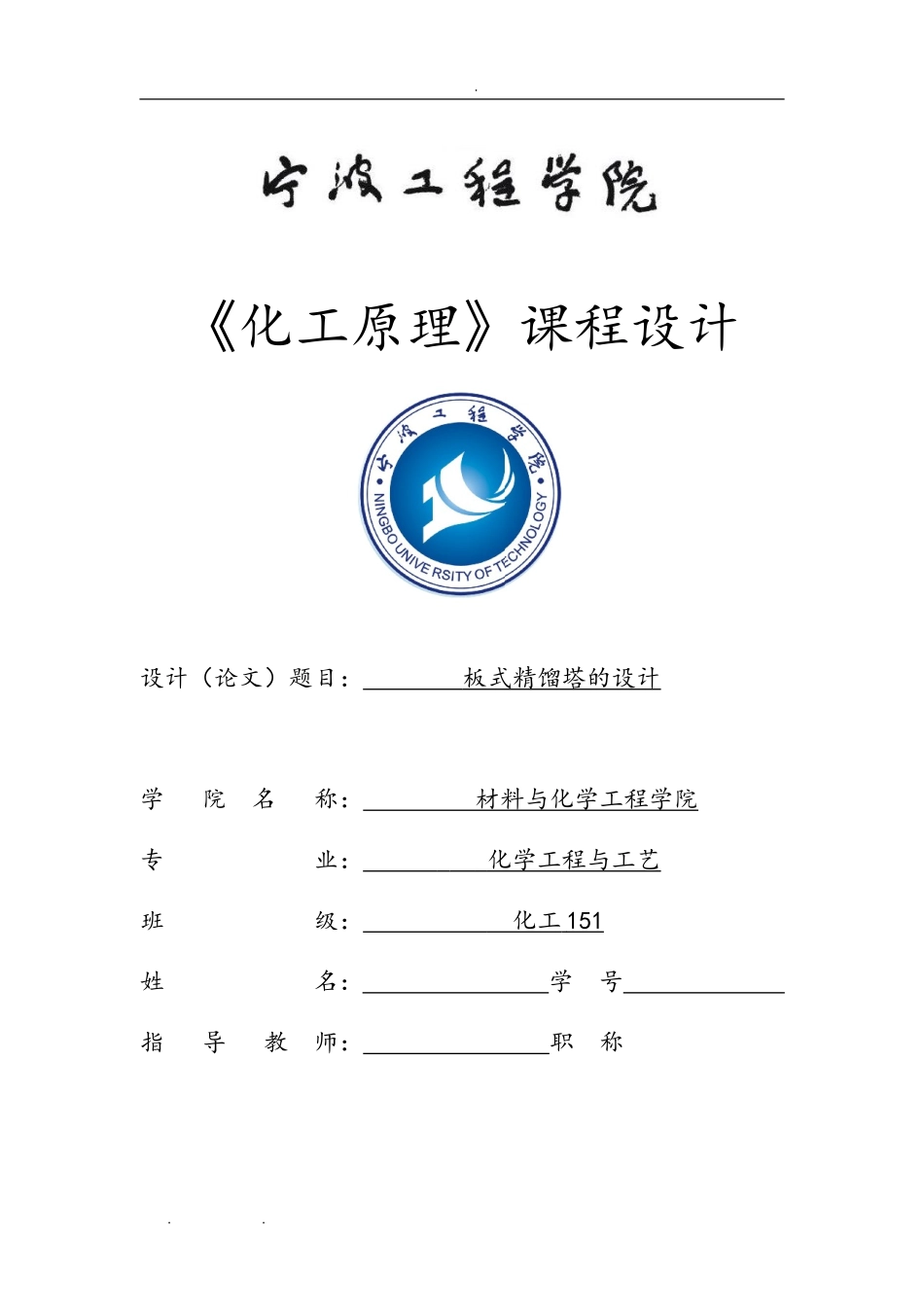

.《化工原理》课程设计设计（论文）题目：板式精馏塔的设计学院名称：材料与化学工程学院专业：化学工程与工艺班级：化工151姓名：学号指导教师：职称...定稿日期：2018年1月7日...目录1设计任务书........................................41.1设计任务..............................................41.2工艺操作条件..........................................41.3设计内容要求..........................................42精馏塔设计........................................52.1塔设备设计思路........................................52.2乙醇—水溶液的分析....................................52.2.1乙醇—水溶液的性质.........................................52.2.2乙醇—水溶液气液平衡数据的获取.............................52.3工艺操作条件的确定....................................72.3.1压力的确定.................................................72.3.2进料热状态的确定...........................................72.3.3回流比的确定...............................................82.3.4塔盘类型与选择.............................................92.3.5塔釜加热、塔顶冷凝方式....................................122.3.6工艺流程图................................................123精馏塔的工艺计算.................................133.1物料衡算.............................................133.2操作线的计算.........................................133.3精馏塔工艺条件及有关物性数据.........................143.3.1........................................Aspenplus简捷计算法143.3.2.........................................AspenPlus严格计算法143.4塔径计算.............................................163.5溢流装置计算.........................................173.6塔板布置及浮阀数目与排列.............................203.7塔板流体力学校验.....................................213.7.1气相通过浮阀塔板的压强降..................................213.7.2液泛......................................................213.7.3雾沫夹带..................................................223.8塔板负荷性能图.......................................233.8.1雾沫夹带线................................................233.8.2液泛线....................................................243.8.3液相负荷上限线............................................243.8.4漏液线....................................................253.8.5液相负荷下限线............................................253.9水力学校核...........................................264计算结果汇总.....................................305Aspen软件验算....................................315.1达到目标要求回流比的计算.............................315.2最佳进料位置的计算...................................31...5.3塔径验算.............................................326参考文献.........................................34...1设计任务书1.1设计任务（1）原料液：乙醇水溶液，其中乙醇（质量分数）：55%（2）塔顶产品中乙醇（质量分数）不低于：90%（3）塔釜中乙醇质量分数不高于：1%（4）生产能力：年开工时间>300天，乙醇产量：20000吨/年+上浮量=20000+18*1000=38000吨/年（上浮量=学号*1000吨/年）（5）安装地点：自选（这里选在宁波石化基地镇海炼化）1.2工艺操作条件（1）精馏塔顶压强：自选；（2）进料热状态：自选；（3）回流比：自选；（4）塔板类型：自选。（5）塔釜加热、塔顶冷凝方式：自选注：工艺自选条件由分析后得到。1.3设计内容要求（1）设计方案的确定及流程说明（2）塔的工艺计算（3）塔和塔板主要工艺尺寸的设计，包括塔高、塔径以及塔板结构尺寸的确定；塔板的流体力学验...
