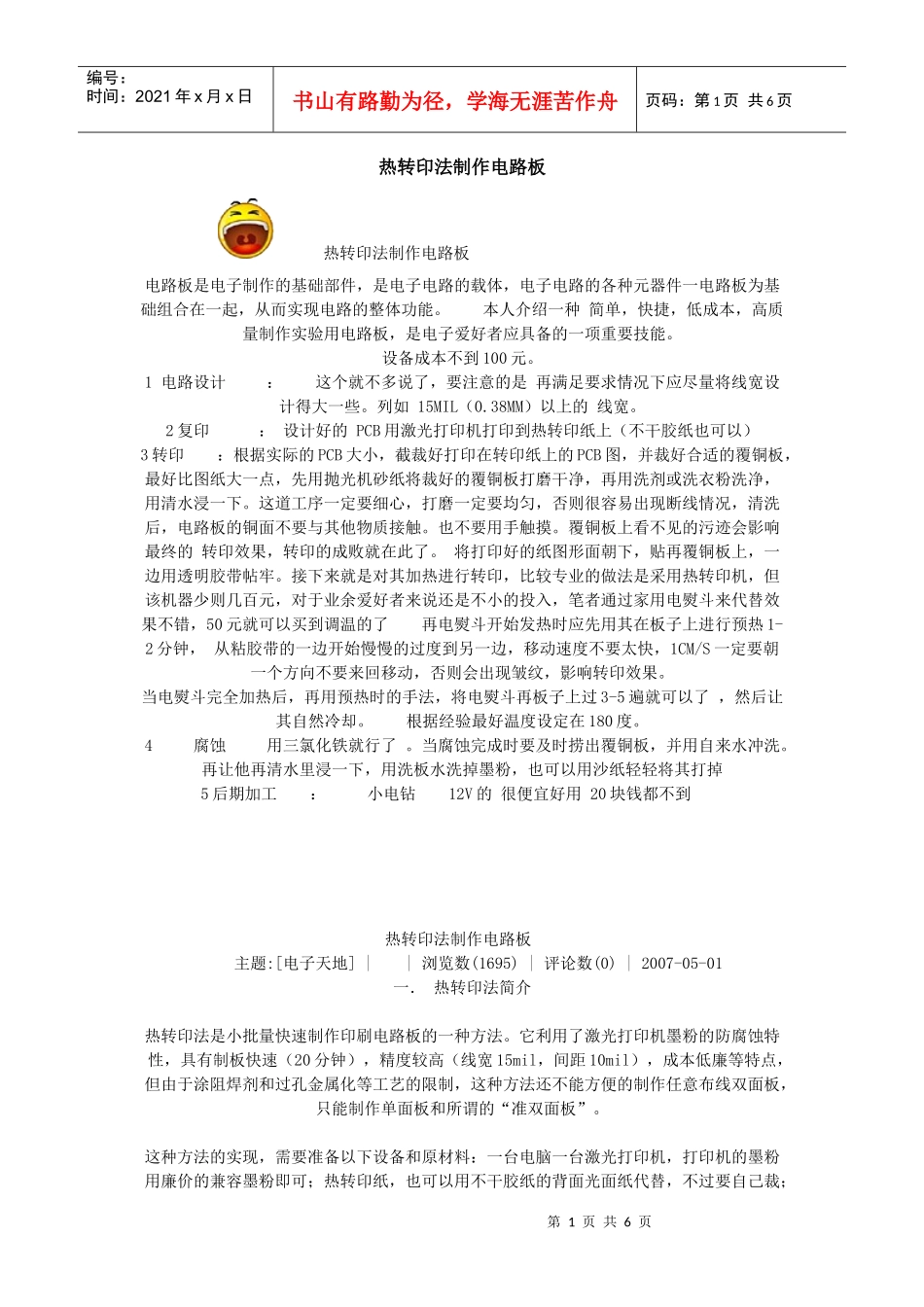

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页热转印法制作电路板热转印法制作电路板电路板是电子制作的基础部件，是电子电路的载体，电子电路的各种元器件一电路板为基础组合在一起，从而实现电路的整体功能。本人介绍一种简单，快捷，低成本，高质量制作实验用电路板，是电子爱好者应具备的一项重要技能。设备成本不到100元。1电路设计：这个就不多说了，要注意的是再满足要求情况下应尽量将线宽设计得大一些。列如15MIL（0.38MM）以上的线宽。2复印：设计好的PCB用激光打印机打印到热转印纸上（不干胶纸也可以）3转印：根据实际的PCB大小，截裁好打印在转印纸上的PCB图，并裁好合适的覆铜板，最好比图纸大一点，先用抛光机砂纸将裁好的覆铜板打磨干净，再用洗剂或洗衣粉洗净，用清水浸一下。这道工序一定要细心，打磨一定要均匀，否则很容易出现断线情况，清洗后，电路板的铜面不要与其他物质接触。也不要用手触摸。覆铜板上看不见的污迹会影响最终的转印效果，转印的成败就在此了。将打印好的纸图形面朝下，贴再覆铜板上，一边用透明胶带帖牢。接下来就是对其加热进行转印，比较专业的做法是采用热转印机，但该机器少则几百元，对于业余爱好者来说还是不小的投入，笔者通过家用电熨斗来代替效果不错，50元就可以买到调温的了再电熨斗开始发热时应先用其在板子上进行预热1-2分钟，从粘胶带的一边开始慢慢的过度到另一边，移动速度不要太快，1CM/S一定要朝一个方向不要来回移动，否则会出现皱纹，影响转印效果。当电熨斗完全加热后，再用预热时的手法，将电熨斗再板子上过3-5遍就可以了，然后让其自然冷却。根据经验最好温度设定在180度。4腐蚀用三氯化铁就行了。当腐蚀完成时要及时捞出覆铜板，并用自来水冲洗。再让他再清水里浸一下，用洗板水洗掉墨粉，也可以用沙纸轻轻将其打掉5后期加工：小电钻12V的很便宜好用20块钱都不到热转印法制作电路板主题:[电子天地]||浏览数(1695)|评论数(0)|2007-05-01一．热转印法简介热转印法是小批量快速制作印刷电路板的一种方法。它利用了激光打印机墨粉的防腐蚀特性，具有制板快速（20分钟），精度较高（线宽15mil，间距10mil），成本低廉等特点，但由于涂阻焊剂和过孔金属化等工艺的限制，这种方法还不能方便的制作任意布线双面板，只能制作单面板和所谓的“准双面板”。这种方法的实现，需要准备以下设备和原材料：一台电脑一台激光打印机，打印机的墨粉用廉价的兼容墨粉即可；热转印纸，也可以用不干胶纸的背面光面纸代替，不过要自己裁；第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页金属壳电熨斗一把，用所谓的“热转印机（用塑封机改装的）”也可以，个人觉得效果不如电熨斗，而且很贵；敷铜电路板，有电木基材和玻纤环氧树脂基材的，后者的性能要好一些；腐蚀的容器和药品，容器用塑料盒即可，药品可以用盐酸和双氧水；钻孔用的钻机和钻头，钻头一般要用到0.8mm,0.6mm和1.0mm的；当然还有锯板，磨边等一系列机械工具。二．设计布线规则由于热转印制版的特点，在布线时要注意以下方面：1）线宽不小于15mil，线间距不小于10mil。为确保安全，线宽要在25～30mil，大电流线按照一般布线原则加宽。为布通线路，局部可以到20mil。15mil要谨慎使用。导线间距要大于10mil，焊盘间距最好大于15mil。2）尽量布成单面板，无法布通时可以考虑跳接线。仍然无法布通时可以考虑使用双面板，但考虑到焊接时要焊两面的焊盘，并排双列或多列封装的元件在toplayer不要设置焊盘。布线时要合理布局，甚至可以考虑调换多单元器件（比如6非门）的单元顺序，以有利于布通。尽量使用手工布线，自动布线往往不能满足要求。3）有0.8mm孔的焊盘要在70mil以上，推荐80mil。否则会由于打孔精度不高使焊盘损坏。4）孔的直径可以全部设成10～15mil，不必是实际大小，以利于钻孔时钻头对准。5）bottomlayer的字要翻转过来写，Toplayer的正着写。三．打印打印前先进行排版，把要打的图排满一张A4纸，越多越好。因为有些图打出来是坏的，我们需要从中选一张好的来印。排入toplaye...
