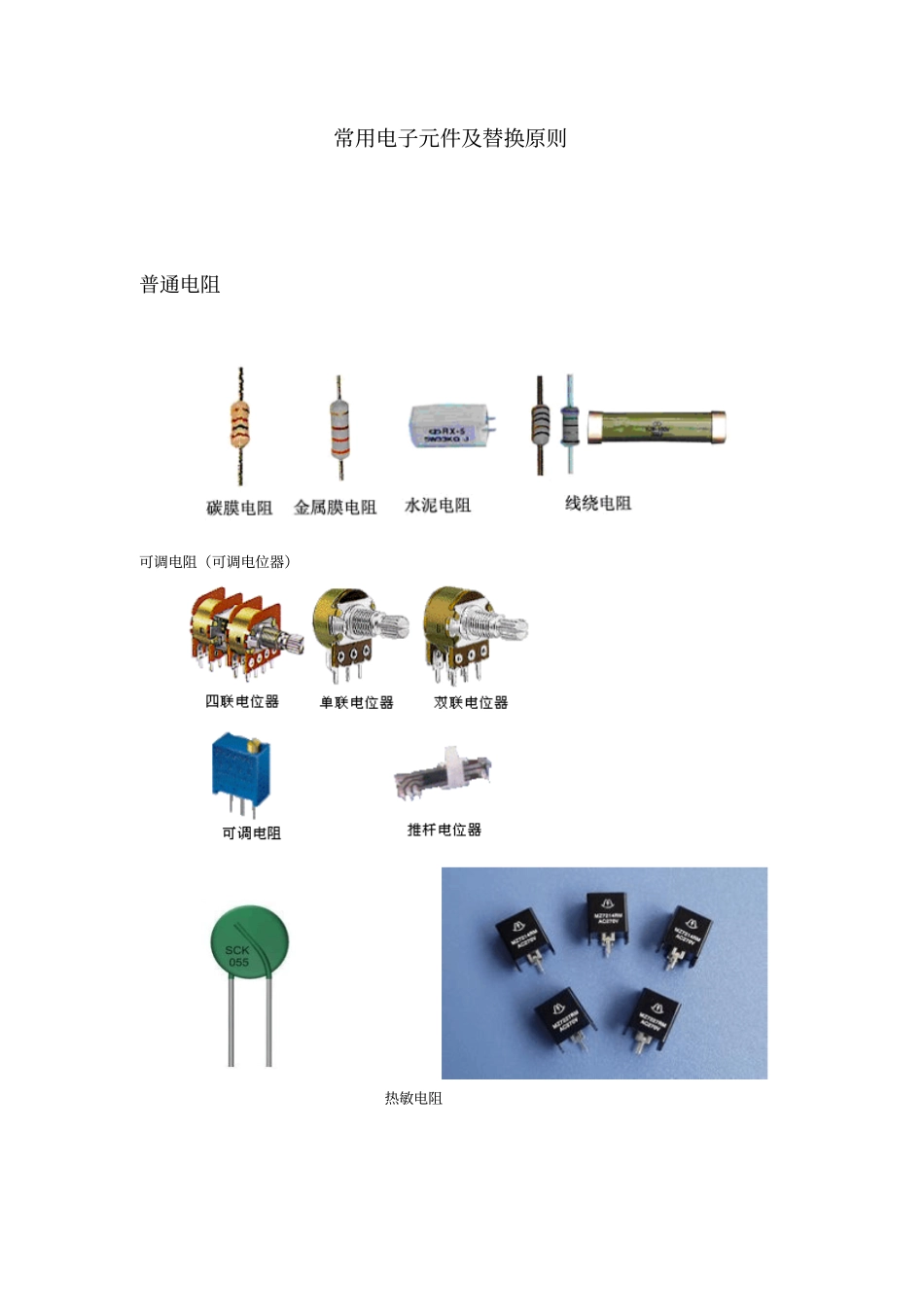

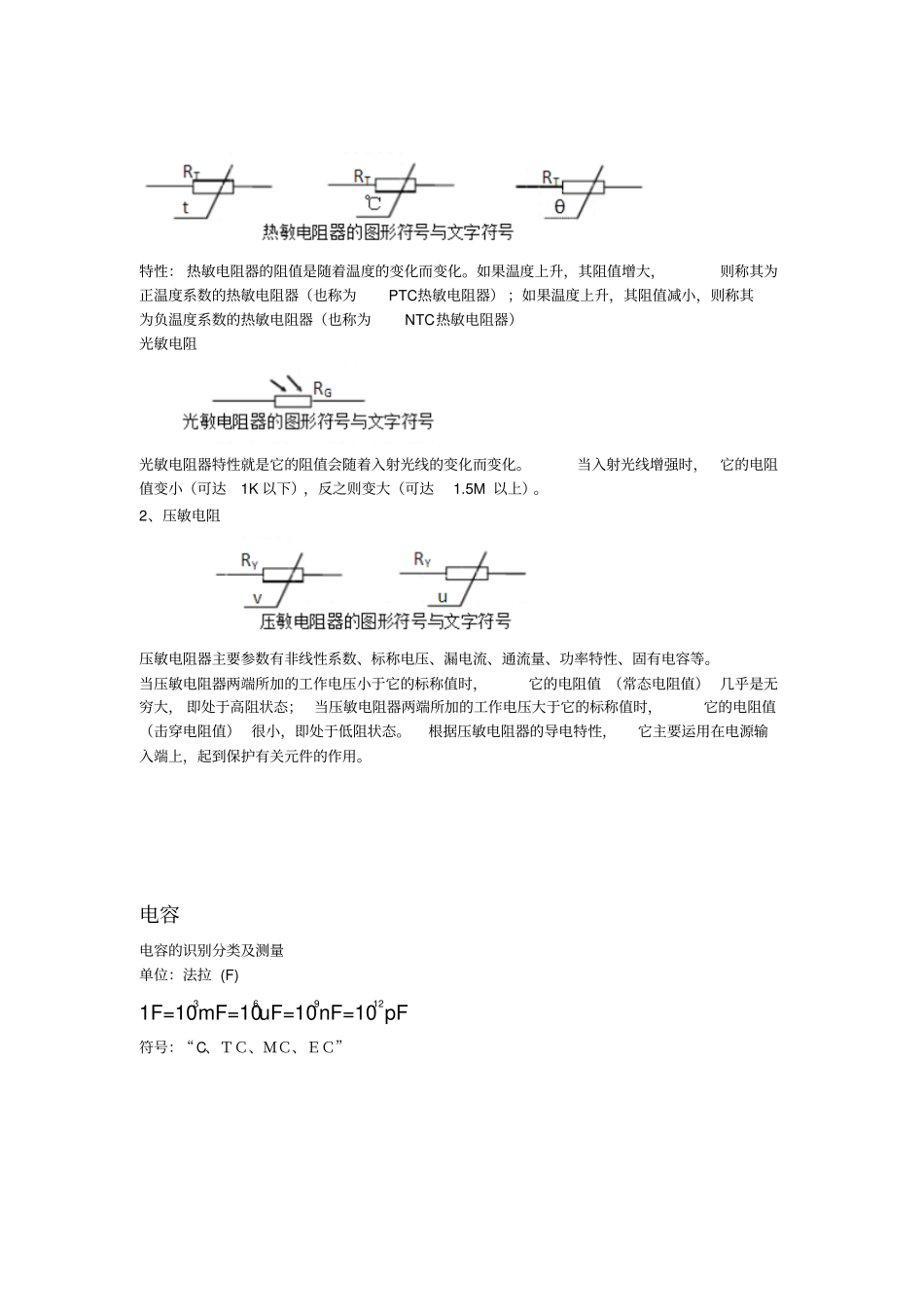

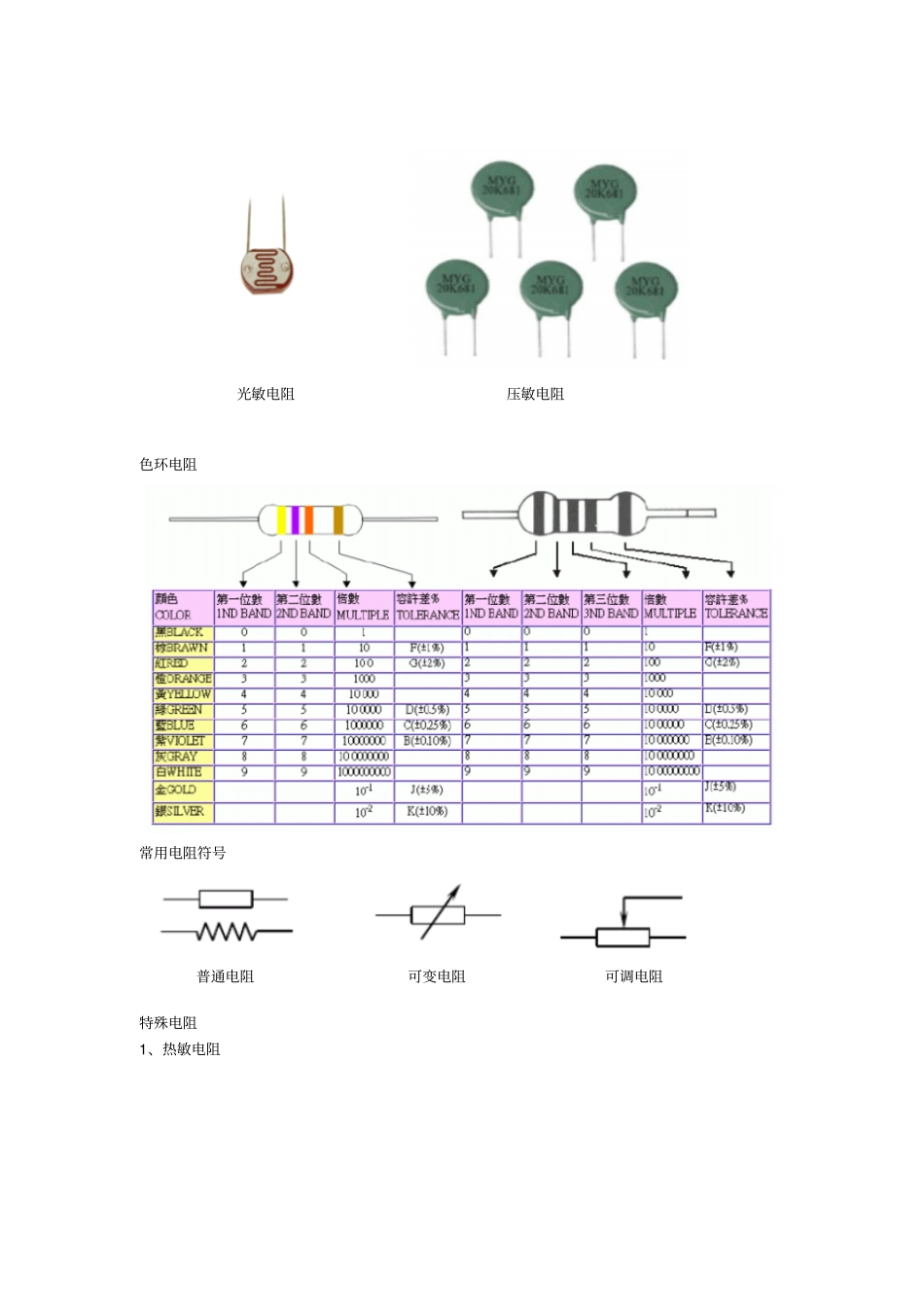

常用电子元件及替换原则普通电阻可调电阻（可调电位器）热敏电阻光敏电阻压敏电阻色环电阻常用电阻符号普通电阻可变电阻可调电阻特殊电阻1、热敏电阻特性：热敏电阻器的阻值是随着温度的变化而变化。如果温度上升，其阻值增大，则称其为正温度系数的热敏电阻器（也称为PTC热敏电阻器）；如果温度上升，其阻值减小，则称其为负温度系数的热敏电阻器（也称为NTC热敏电阻器）光敏电阻光敏电阻器特性就是它的阻值会随着入射光线的变化而变化。当入射光线增强时，它的电阻值变小（可达1K以下），反之则变大（可达1.5M以上）。2、压敏电阻压敏电阻器主要参数有非线性系数、标称电压、漏电流、通流量、功率特性、固有电容等。当压敏电阻器两端所加的工作电压小于它的标称值时，它的电阻值（常态电阻值）几乎是无穷大，即处于高阻状态；当压敏电阻器两端所加的工作电压大于它的标称值时，它的电阻值（击穿电阻值）很小，即处于低阻状态。根据压敏电阻器的导电特性，它主要运用在电源输入端上，起到保护有关元件的作用。电容电容的识别分类及测量单位：法拉(F)1F=103mF=106uF=109nF=1012pF符号：“C、ＴＣ、ＭＣ、ＥＣ”电容的基础参数：1、耐压值和容量耐压：电容在电路中连续不断工作时，所能承受的最高电压。容量：电容储存电荷的能力叫做容量，容量越大储存的电荷越多，反之越少。2、容抗：电容对交流电呈现出的一个特殊的阻碍作用为容抗，频率与容抗成反比，频率越高容抗越小，因此电容具有通高频阴低频的特性。当频率一定时，容量与容抗成反比，容量越大容抗越小，容量越小容抗越大。当频率为0时，即直流电容容抗为无穷大。电容标称方法：电容的第一种标称方法为直标法：如果标称为整数且无单位则读作“pF”；如标称为小数且无单位读作“uF”；如标称三位数且无单位，第一二位为有效数字“AB”，第三位为倍率“10C”；进口电容有“47uFD”，它就是“47uF”；电容标称“3R”，“R”为小数点，表示“3.3pF”；标称为“0.47k、2.2J”，表示“0.47uF、2.2uF”，“k、J”是误差值；第二种为色标法，与电阻的色标法相同。第三种特殊标称：“109J、219k、379k”等，带9的“*10-1”。电容的特性：通高频，阻低频；通交流，阻直流(参照容抗)电容的作用：滤波、耦合、储能1、滤波电容：并接在电路正负极之间，利用电容通交隔直的特性，将电路中的交流电流滤除。有极性的电容通常是负极接地。2、耦合电容：连接于信号源和信号处理电路或两极放大器之间，用以隔断直流电，让交流或脉动信号通过，使相邻的放大器直流工作点互不景响。3、退耦电容：并接于电路正负极之间，可防止电路通过电源形成的正反馈通路而引起的寄生振荡。4、旁路电容：并接在电阻两端，为交直流信号中的交流设置一条通路，避免交流成分在通过电阻时产生压降。5、自举升压电容：利储能来提升电路某点的电位，使其电位值高于为该点供电的电源电压。6、稳频电容：在振荡电路中用来稳定振荡频率。7、定时电容：在RC定时电路中与电阻R串联共同决定时间长短。8、软启动电容：通常接在电源开关管的基极，防止开机时加在开关管基极的浪涌电流或电压太大而损坏的开关管。电容的测量及好坏判断1、电容测量将万用表打到蜂鸣二极管档，把表笔放在两引脚上，应当看到数值在为断变大，当达到无穷大时，将两表笔反接，此时数值应当从负数迅速变为无穷大。这个过程是电容的充放电过程。2、好坏判断电解电容损坏后外观上表现为鼓包、漏液、变形等。用万表测量没有放电过程或放电过程很短，跳变动做比较缓慢甚至不能跳变到无穷大，则表明电容漏液或性能不良；如果万用表读数一直为零，则表示电容短路。对于贴片电容，在主板上测量很难判断好坏，只能摘下来测量，测量时电容两站应为无穷大。漏电的贴片电容会比周围的电容颜色略深一些；电容坏会引起计算机进入系统蓝屏、死机、运行大程序死机，漏电会引起计算机重启电容的代换原则1、正负极不能接反。2、耐压值要大于或等于原值。3、容量可比原值相差+/-20%。4、贴片电容只要颜色大小一样就可以代换。5、晶振两引脚上的稳频电容要原值(原位置)代换（可找另一块主板上的相同位置的电容代换）。电感...
