三水一路安全施工组织设计VIP免费

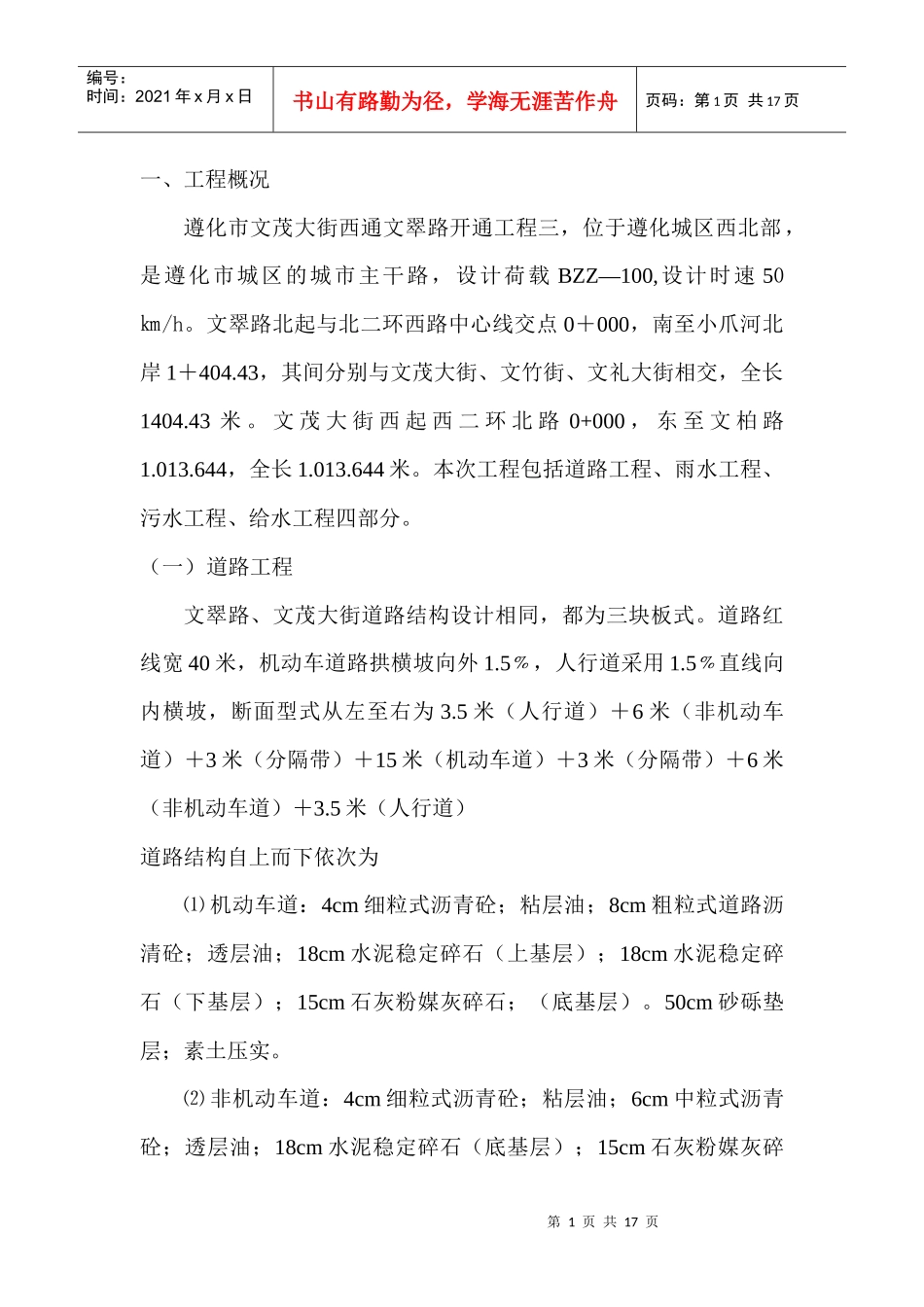

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页一、工程概况遵化市文茂大街西通文翠路开通工程三，位于遵化城区西北部，是遵化市城区的城市主干路，设计荷载BZZ—100,设计时速50㎞/h。文翠路北起与北二环西路中心线交点0＋000，南至小爪河北岸1＋404.43，其间分别与文茂大街、文竹街、文礼大街相交，全长1404.43米。文茂大街西起西二环北路0+000，东至文柏路1.013.644，全长1.013.644米。本次工程包括道路工程、雨水工程、污水工程、给水工程四部分。（一）道路工程文翠路、文茂大街道路结构设计相同，都为三块板式。道路红线宽40米，机动车道路拱横坡向外1.5﹪，人行道采用1.5﹪直线向内横坡，断面型式从左至右为3.5米（人行道）＋6米（非机动车道）＋3米（分隔带）＋15米（机动车道）＋3米（分隔带）＋6米（非机动车道）＋3.5米（人行道）道路结构自上而下依次为⑴机动车道：4cm细粒式沥青砼；粘层油；8cm粗粒式道路沥清砼；透层油；18cm水泥稳定碎石（上基层）；18cm水泥稳定碎石（下基层）；15cm石灰粉媒灰碎石；（底基层）。50cm砂砾垫层；素土压实。⑵非机动车道：4cm细粒式沥青砼；粘层油；6cm中粒式沥青砼；透层油；18cm水泥稳定碎石（底基层）；15cm石灰粉媒灰碎第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页石；50cm砂砾垫层；素土压实。⑶人行道：6cm彩色环保砖；2cm水泥砂浆；12cm水泥砼基层，素土夯实。（二）雨水工程文翠路雨水管道工程分两段布置，以文茂大街为界，文茂大街以北的雨水管道自北向南布置，接入文茂大街新设计雨水管道；文茂大街以南的雨水管道自北向南接入文翠路上的D800现状排水管中，雨水管道规格为D600－800。Ⅱ级钢筋混凝土承插管材，橡胶圈接口，砂石基础，总长度2378.238m，管线位于道路中心线两侧13.5m，检查井为砖砌。文茂大街雨水管道从道路桩号0＋793.676向西布置，以东利用现状雨水管，全长1531.078m，管道位于中心线两侧13.5m，新铺设雨水管道选用D800－1000。Ⅱ级钢筋混凝土承插管材，橡胶圈接口，砂石基础。（三）污水工程文翠路污水管道以文茂大街为界分两段布置，文茂大街以北的污水管道自北向南接入文茂大街上的规划污水管道中，最后排入西二环北路上的现状污水管中；文茂大街以南的污水管道自北向南临时排入最南端的小爪河，污水管道规格为D400螺旋缠绕PVC-U管材，承插橡胶圈接口，10cm砂垫层基础，管道总长度1213.786m，管线位于道路中心线以东19m处。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页文茂大街以文萃路为界分两段布置，向东、西两侧分别排入西二环北路和文柏路上的现状排水管中，管道采用D500螺旋缠绕PVC-U管材，承插橡胶圈接口，砂石垫层基础，管道总长度888.829m，管线位于道路中心线以南18.5m处，检查井为砖砌。（四）给水管道工程：文翠路给水管道北侧与北二环西路上的DN200，现状管道合口，给水管道规格选用DN400—DN500球墨铸铁管材，承插橡胶圈接口，阀门井为砖砌，管道长度1425.523m，给水管道位于道路中心线以西20.5m。文茂大街给水管道采用DN300球墨铸铁管材，橡胶圈接口，管道长度826.269m，给水管道东侧与文茂大街上的DN200现状给水管道合口，给水管道位于道路中心线以北18.5m，阀门井为砖砌。二．文明施工、环境保护管理措施1.施工现场围挡采用蓝色彩钢瓦围挡，高度1.8m内设钢管架，围挡连续设置做到坚固、平稳、整洁美观。院内地面全部硬化处理。办公区、生活区、材料区、停车区分开挂牌标识。大门高度4.5米、宽度5米，门柱断面0.7米，门头写公司标志名称，门柱书写“保质量精心施工让百姓放心,抓安全以人为本让领导满意”条幅,门口两侧明显位置挂有工程概况牌和七牌两图,施工人员要统一着装佩戴胸卡上岗工作.第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页2.施工现场设置彩旗和“科学管理、精心施工、质量一流、营造精品”。“以科学发展观为指导，建设适宜人民和创业的现代化滨海城市”。“发扬突击...
