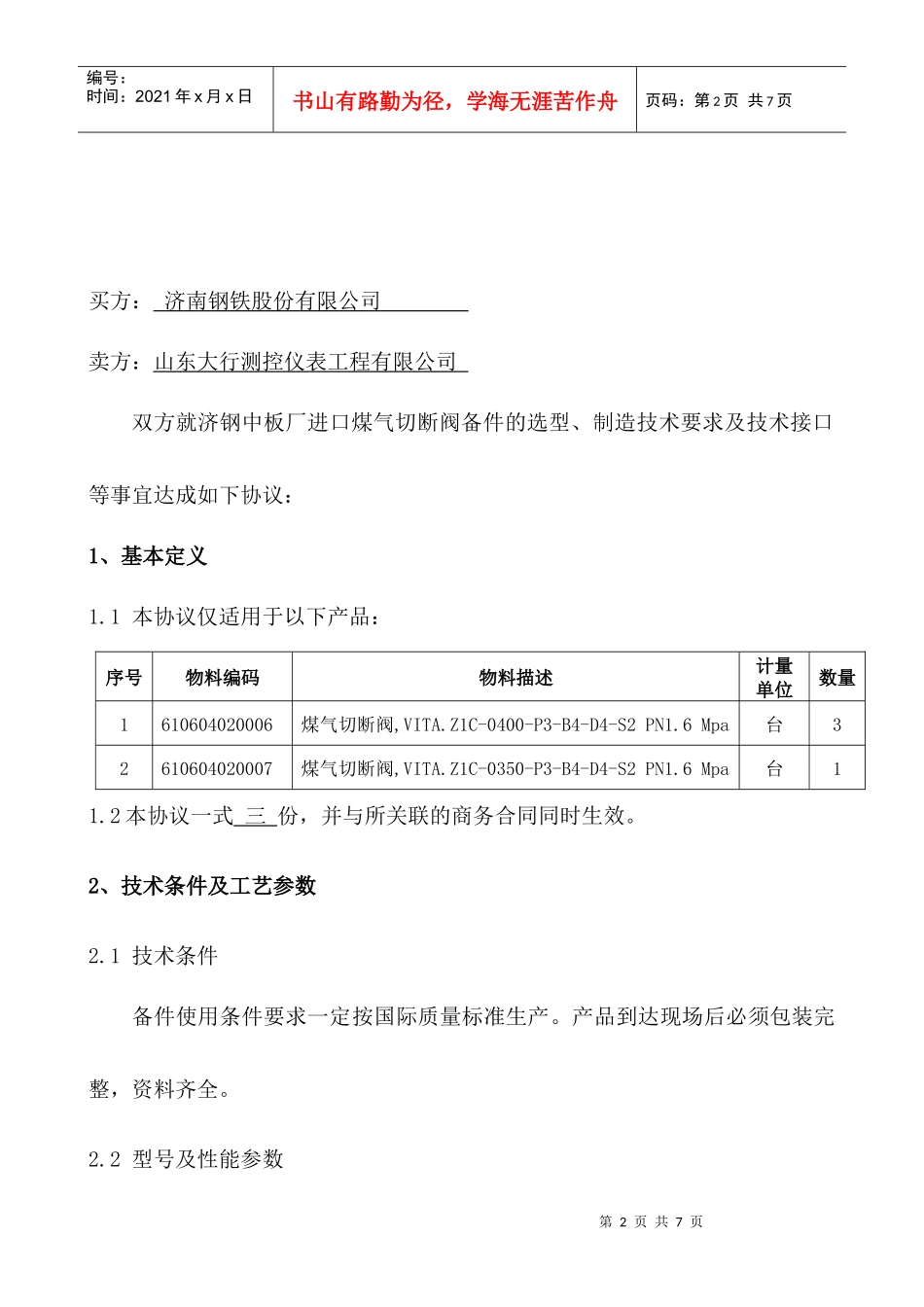

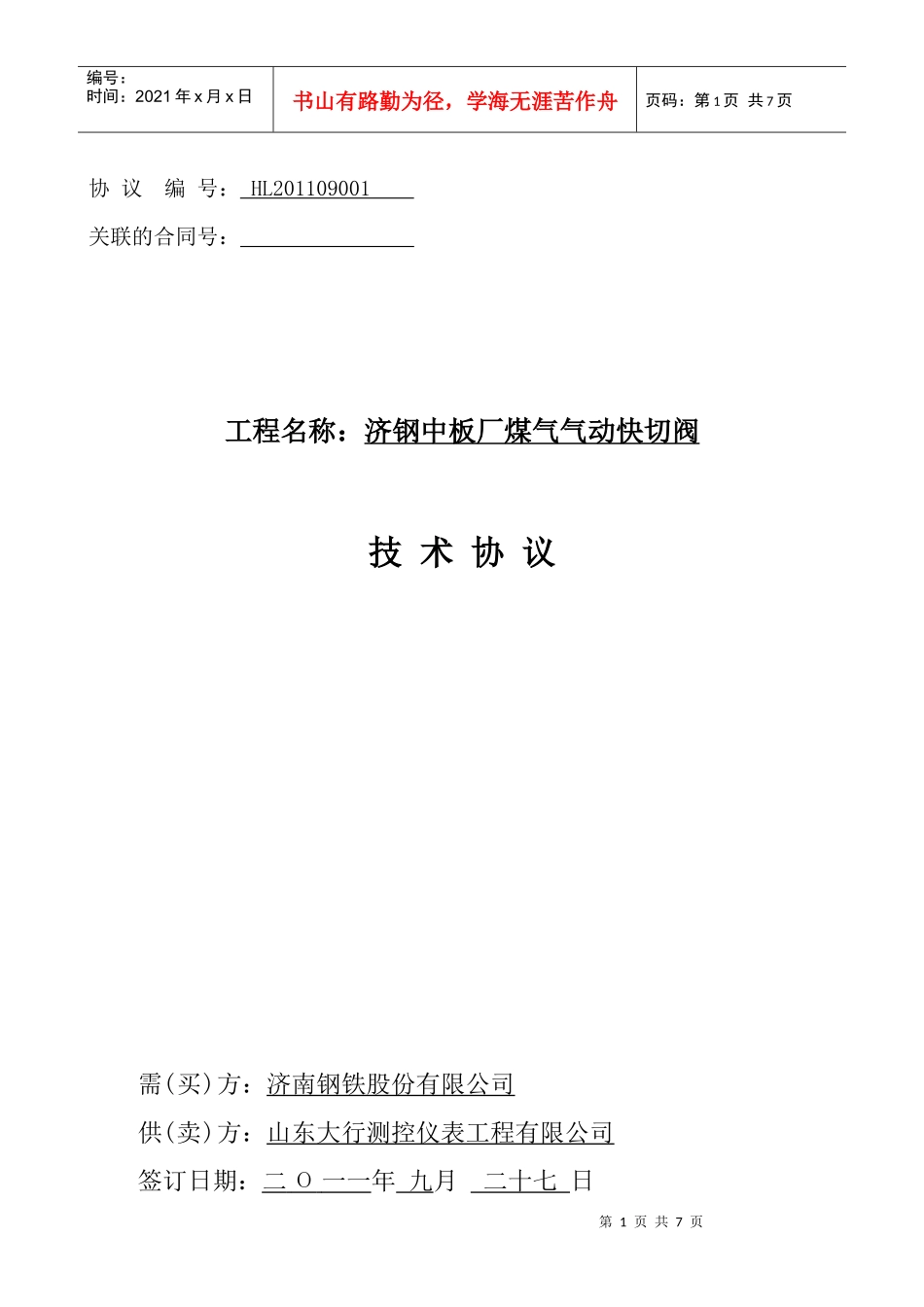

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页协议编号：HL201109001关联的合同号：工程名称：济钢中板厂煤气气动快切阀技术协议需(买)方：济南钢铁股份有限公司供(卖)方：山东大行测控仪表工程有限公司签订日期：二Ο一一年九月二十七日第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页买方：济南钢铁股份有限公司卖方：山东大行测控仪表工程有限公司双方就济钢中板厂进口煤气切断阀备件的选型、制造技术要求及技术接口等事宜达成如下协议：1、基本定义1.1本协议仅适用于以下产品：序号物料编码物料描述计量单位数量1610604020006煤气切断阀,VITA.Z1C-0400-P3-B4-D4-S2PN1.6Mpa台32610604020007煤气切断阀,VITA.Z1C-0350-P3-B4-D4-S2PN1.6Mpa台11.2本协议一式三份，并与所关联的商务合同同时生效。2、技术条件及工艺参数2.1技术条件备件使用条件要求一定按国际质量标准生产。产品到达现场后必须包装完整，资料齐全。2.2型号及性能参数第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页备件型号及性能参数：详见附表。本协议所包含的备件必须与在机部件功能完全一致。3、供货范围卖方必须保证所提供的产品满足现场需求。4、技术要求4.1结构制造、加工精良。外表规整，不允许卷管焊接件；4.2启闭时间≤2秒；4.3气动快速切断阀和配件的整体寿命长。启闭次数≥100万次，即使用寿命为24个月的使用期；4.4泄漏量0.01%；4.5配电磁阀型号为KVF3230(ARK)，线圈电压直流24V。顶部接近开关为直流24V信号，在相邻九十度的位置加档铁来固定限位并可上下调节，阀体机械转动部分加挡圈来触发限位。档铁部分开口为M18。5、资料交付供货时必须提供生产商的原产地证明或报关单等有效文件。6、售后服务本协议备件在装机使用后若出现质量问题或使用故障，卖方必须在24小时内到达现场，及时拿出技术处理方案。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页7、性能保值期卖方提供的备件保质期为上机使用后24个月，产品在保质期内，产品在保质期内发生的由卖方原因导致的质量问题，免费更换新件。若产品由买方原因导致质量问题，有买方自行承担。8、供货期本协议备件要求合同签订后2011年12月30日运输至济钢中板厂的备件库区域。9、质量验收及质量保证期货物到达现场后，买、卖方人员一起对其进行型号规格、技术性能、原理结构等方面的产品验收。卖方提供的备件保质期为上机后24个月，产品在保质期内发生因自身质量、性能等原因引起的损坏而不能继续使用时，由供货商在免费负责损坏件在其认可工厂的维修以及往返运输、报关、相关费用等。10、服务承诺10.1卖方及时提供用户需要的技术资料。10.2按照合同的要求，卖方及时、保质、保量地将备件交付给用户。10.3未尽事宜，双方协商解决。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页11、其它要求11.1买卖方双方出现质量、货期、售后服务等各种问题时，应充分进行协商，协商不成可诉诸法院裁决。11.2未尽事宜执行本协议的合同或按国家有关的法律法规执行。卖方：山东大行测控仪表工程有限公司买方：济南钢铁股份有限公司代表：中板厂代表:2011年9月28日第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页附表：序号包号物料编码物料描述单位数量1A610602000505中厚板厂执行器,VDOR63-4/45,ArtNr:Z012.681,Y3~400V50HZ0.09KW0.6A,S4-25%ED1200c/hTherm.protected:Th,Ins.c1:F只12A610602000507新厚板电动阀门执行器,SAR07.1-F07;KomNr:13126341配AC01.1单元profibus协议套13A610603000101中厚板厂电子执行器,STPARTPSZI/PPOSITIONER6DR5020-ONG00-0AA0,4~20mA台54A610604015051中板厂气动阀,YAV52C24O个55A610604019952冷轧气动衬氟调节阀,DN40SA3YT-F040C001SC338GEMU1436套26A610604019953冷轧气动衬氟调节阀,DN50SA3YT-F050C001SC338GEMU1436套27A610605000831中板厂电动流量调...
