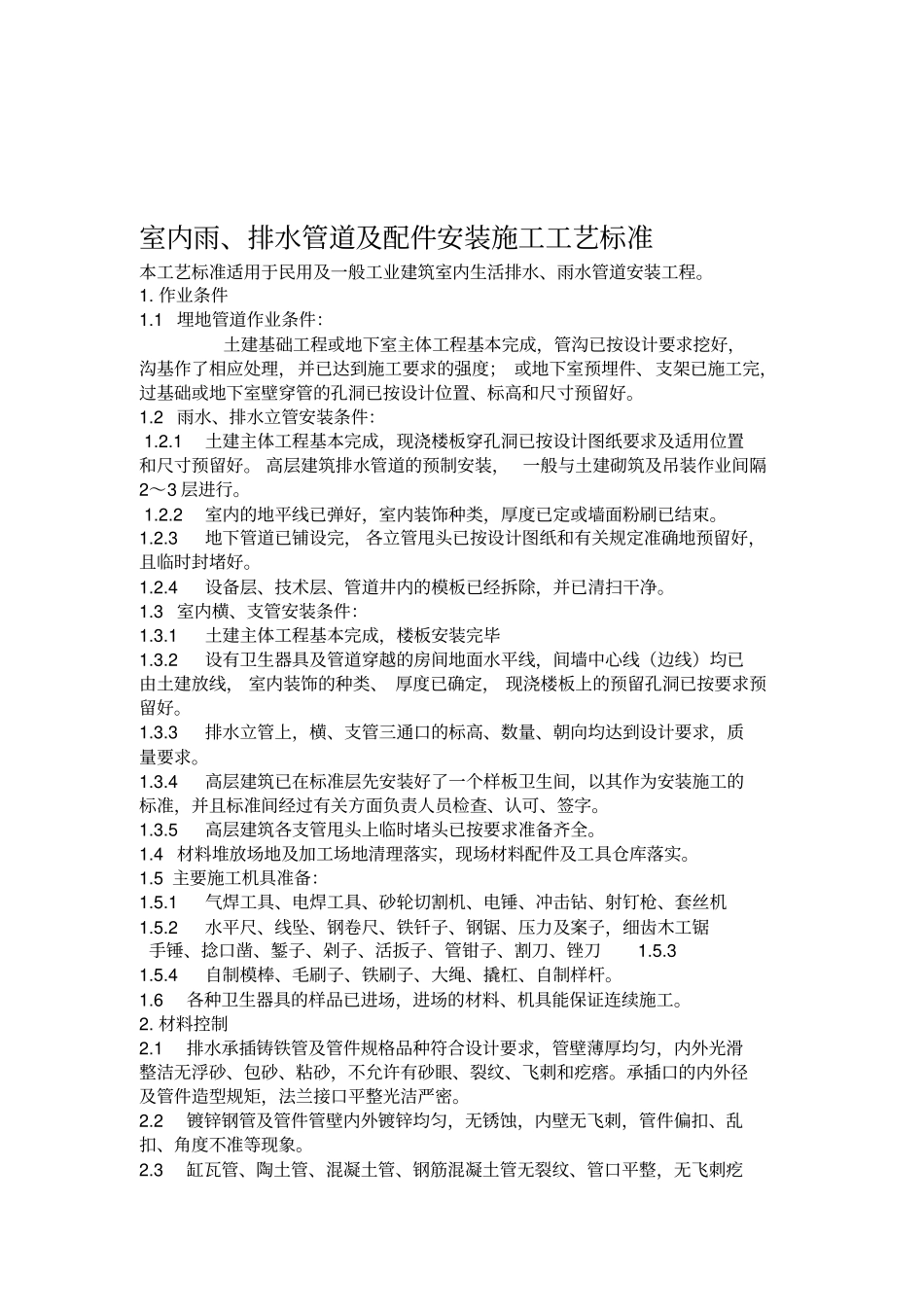

室内雨、排水管道及配件安装施工工艺标准本工艺标准适用于民用及一般工业建筑室内生活排水、雨水管道安装工程。1.作业条件1.1埋地管道作业条件:土建基础工程或地下室主体工程基本完成,管沟已按设计要求挖好,沟基作了相应处理,并已达到施工要求的强度;或地下室预埋件、支架已施工完,过基础或地下室壁穿管的孔洞已按设计位置、标高和尺寸预留好。1.2雨水、排水立管安装条件:1.2.1土建主体工程基本完成,现浇楼板穿孔洞已按设计图纸要求及适用位置和尺寸预留好。高层建筑排水管道的预制安装,一般与土建砌筑及吊装作业间隔2~3层进行。1.2.2室内的地平线已弹好,室内装饰种类,厚度已定或墙面粉刷已结束。1.2.3地下管道已铺设完,各立管甩头已按设计图纸和有关规定准确地预留好,且临时封堵好。1.2.4设备层、技术层、管道井内的模板已经拆除,并已清扫干净。1.3室内横、支管安装条件:1.3.1土建主体工程基本完成,楼板安装完毕1.3.2设有卫生器具及管道穿越的房间地面水平线,间墙中心线(边线)均已由土建放线,室内装饰的种类、厚度已确定,现浇楼板上的预留孔洞已按要求预留好。1.3.3排水立管上,横、支管三通口的标高、数量、朝向均达到设计要求,质量要求。1.3.4高层建筑已在标准层先安装好了一个样板卫生间,以其作为安装施工的标准,并且标准间经过有关方面负责人员检查、认可、签字。1.3.5高层建筑各支管甩头上临时堵头已按要求准备齐全。1.4材料堆放场地及加工场地清理落实,现场材料配件及工具仓库落实。1.5主要施工机具准备:1.5.1气焊工具、电焊工具、砂轮切割机、电锤、冲击钻、射钉枪、套丝机1.5.2水平尺、线坠、钢卷尺、铁钎子、钢锯、压力及案子,细齿木工锯手锤、捻口凿、錾子、剁子、活扳子、管钳子、割刀、锉刀1.5.31.5.4自制模棒、毛刷子、铁刷子、大绳、撬杠、自制样杆。1.6各种卫生器具的样品已进场,进场的材料、机具能保证连续施工。2.材料控制2.1排水承插铸铁管及管件规格品种符合设计要求,管壁薄厚均匀,内外光滑整洁无浮砂、包砂、粘砂,不允许有砂眼、裂纹、飞刺和疙瘩。承插口的内外径及管件造型规矩,法兰接口平整光洁严密。2.2镀锌钢管及管件管壁内外镀锌均匀,无锈蚀,内壁无飞刺,管件偏扣、乱扣、角度不准等现象。2.3缸瓦管、陶土管、混凝土管、钢筋混凝土管无裂纹、管口平整,无飞刺疙瘩。2.4硬质聚氯乙烯(UPVC)管材内外表层应光滑,无气泡、裂纹,管壁薄厚均匀,色泽一致。直管段挠度不大于1%。管件造型规矩光滑、无毛刺。承口应有挠度,并与插口配套。2.5UPVC管道所用粘接剂与管材为同一厂家配套产品。应与卫生洁具连接相适宜,并有产品合格证及说明书。2.6青麻、油麻要整齐,不允许有腐朽现象。沥青漆、防锈漆、调和漆和银粉必须有出厂合格证,防火套管,阻火圈应标有规格,耐火极限和生产厂名称。2.7水泥必须有出厂合格证或复试证明,一般采用PO32.5级水泥。2.8其它材料:汽油,机油,电焊条,型钢,圆钢,螺栓,螺母,氧气,乙炔,锯条,破布(干净)。3.工艺控制3.1工艺流程:3.1.1地下埋地管道:量尺、排管、定位→管段预制→下管→灌水试验→防腐→回填3.1.2室内排水立管修整孔洞→量尺下料→预制、安装→裁卡、堵洞→防腐→试水、隐蔽3.1.3室内排水横支管穿管,修凿孔洞→量尺下料→预制、安装→下穿楼板短管安装→防腐、防露操作要点3.23.2.1地下埋地排水管道3.2.1.1量尺、排管定位)按照图纸要求、规范规定,根据土建给出的中心线和标高线,按卫生器具的规格、A埋管的大小型号拉线定位。,)根据已确定的位置、标高,在沟内或地下室内按承口朝来水方向使整个管路就位B)(1)具体做法如例图。(见图3.2.1.1管道穿外墙做法(a)管道穿越地下室外墙(b)—混凝土外墙;—水泥砂浆;5PVC-U管;3—防水胶泥;41—预埋刚性套管;2—管道穿墙做法3.2.1.1(1)图C)按照施工图对铺设好的管道进行自检并做好标记。中规定3.2.1.1不得小于表最低横支管与立管连接处至排出管管底的垂直距离hD),多层建筑及高层建筑底层横管应单独接出墙外。2))(见图3.2.1.1(h垂直距离表3.2.1.1.直垂筑建0.454≤0.755~61.207~123.0013~186.00≥20最低横支...
