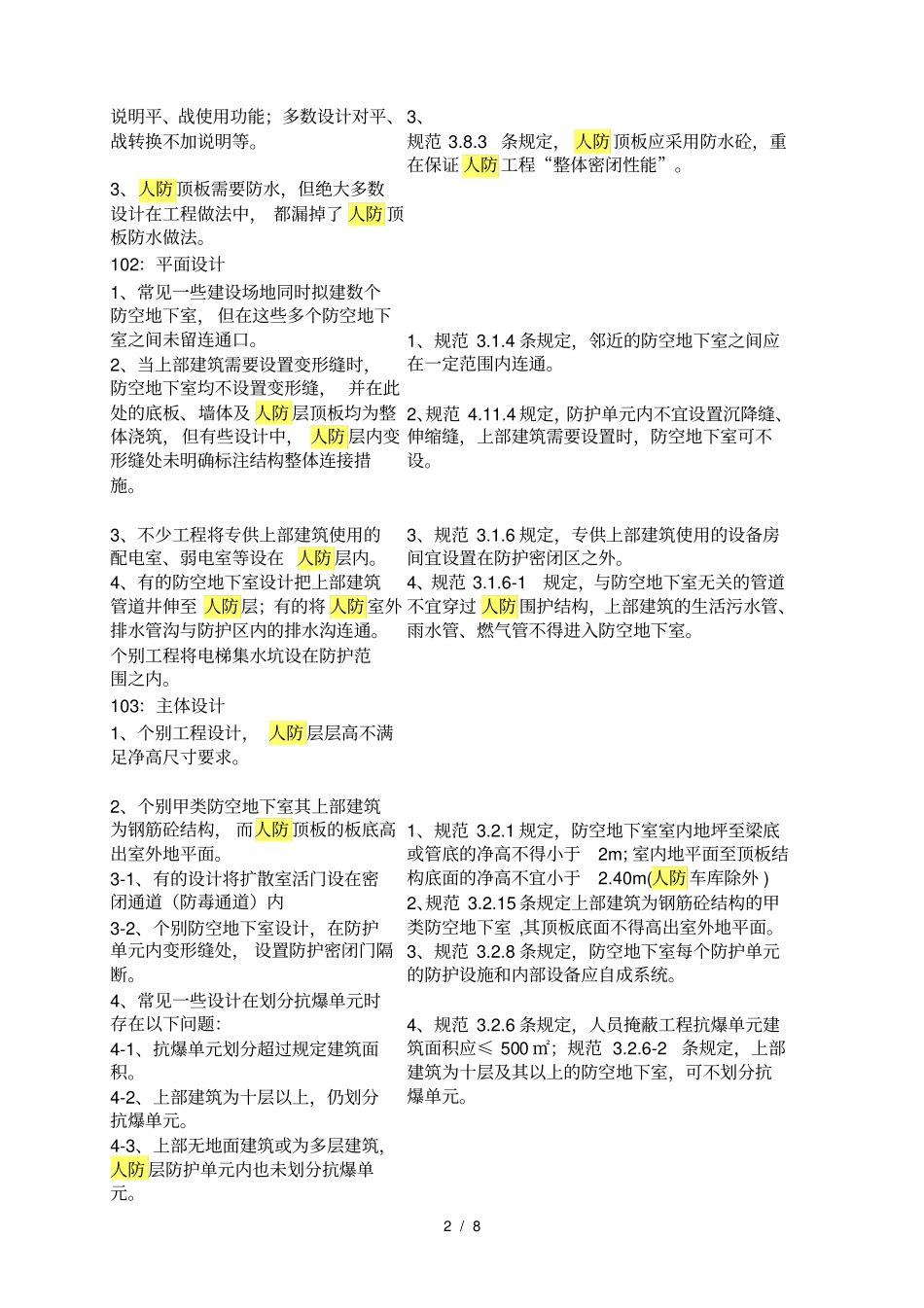

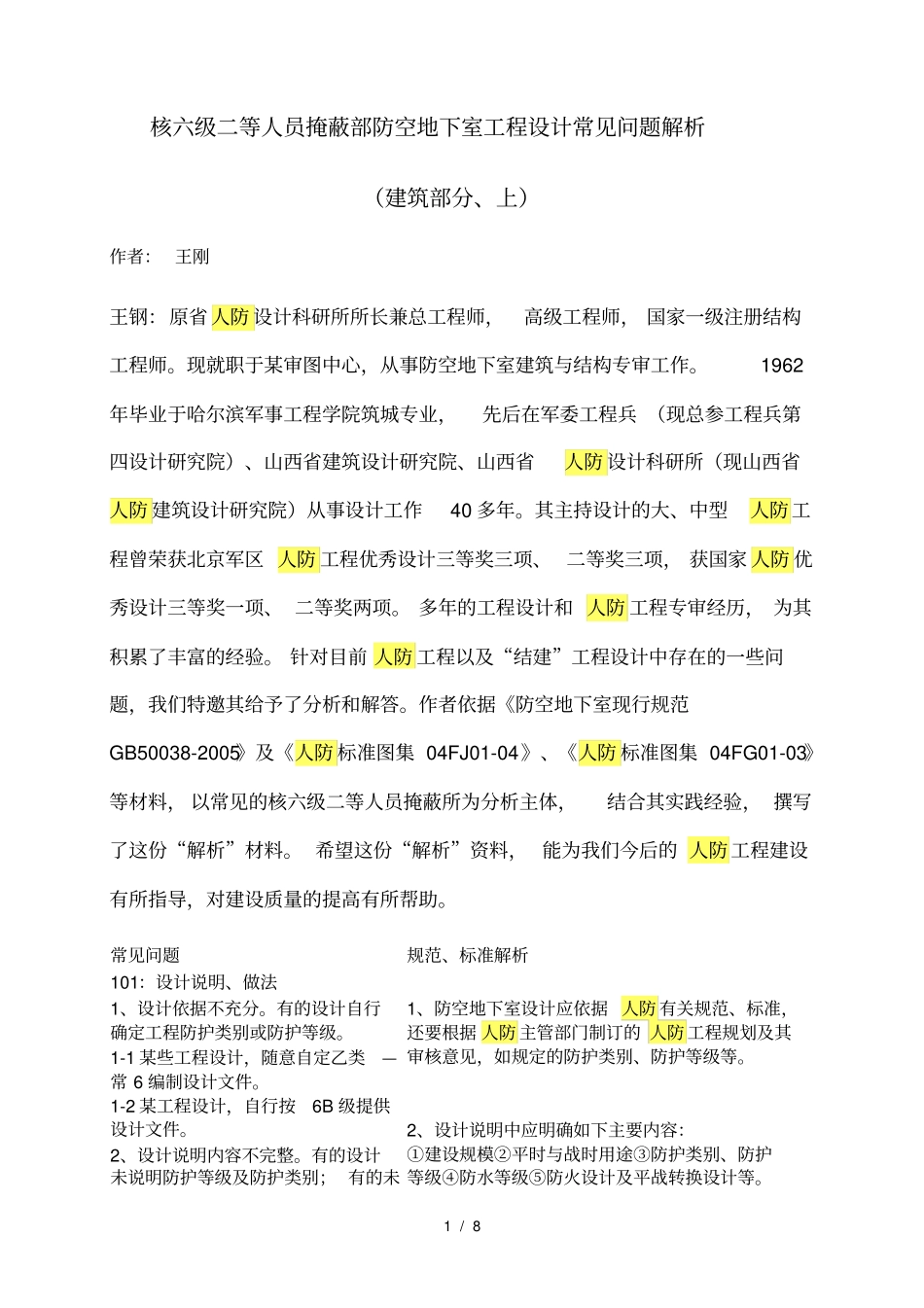

1/8核六级二等人员掩蔽部防空地下室工程设计常见问题解析（建筑部分、上）作者：王刚王钢：原省人防设计科研所所长兼总工程师，高级工程师，国家一级注册结构工程师。现就职于某审图中心，从事防空地下室建筑与结构专审工作。1962年毕业于哈尔滨军事工程学院筑城专业，先后在军委工程兵（现总参工程兵第四设计研究院）、山西省建筑设计研究院、山西省人防设计科研所（现山西省人防建筑设计研究院）从事设计工作40多年。其主持设计的大、中型人防工程曾荣获北京军区人防工程优秀设计三等奖三项、二等奖三项，获国家人防优秀设计三等奖一项、二等奖两项。多年的工程设计和人防工程专审经历，为其积累了丰富的经验。针对目前人防工程以及“结建”工程设计中存在的一些问题，我们特邀其给予了分析和解答。作者依据《防空地下室现行规范GB50038-2005》及《人防标准图集04FJ01-04》、《人防标准图集04FG01-03》等材料，以常见的核六级二等人员掩蔽所为分析主体，结合其实践经验，撰写了这份“解析”材料。希望这份“解析”资料，能为我们今后的人防工程建设有所指导，对建设质量的提高有所帮助。常见问题规范、标准解析101：设计说明、做法1、设计依据不充分。有的设计自行确定工程防护类别或防护等级。1-1某些工程设计，随意自定乙类—常6编制设计文件。1-2某工程设计，自行按6B级提供设计文件。2、设计说明内容不完整。有的设计未说明防护等级及防护类别；有的未1、防空地下室设计应依据人防有关规范、标准，还要根据人防主管部门制订的人防工程规划及其审核意见，如规定的防护类别、防护等级等。2、设计说明中应明确如下主要内容：①建设规模②平时与战时用途③防护类别、防护等级④防水等级⑤防火设计及平战转换设计等。2/8说明平、战使用功能；多数设计对平、战转换不加说明等。3、人防顶板需要防水，但绝大多数设计在工程做法中，都漏掉了人防顶板防水做法。3、规范3.8.3条规定，人防顶板应采用防水砼，重在保证人防工程“整体密闭性能”。102：平面设计1、常见一些建设场地同时拟建数个防空地下室，但在这些多个防空地下室之间未留连通口。2、当上部建筑需要设置变形缝时，防空地下室均不设置变形缝，并在此处的底板、墙体及人防层顶板均为整体浇筑，但有些设计中，人防层内变形缝处未明确标注结构整体连接措施。3、不少工程将专供上部建筑使用的配电室、弱电室等设在人防层内。4、有的防空地下室设计把上部建筑管道井伸至人防层；有的将人防室外排水管沟与防护区内的排水沟连通。个别工程将电梯集水坑设在防护范围之内。1、规范3.1.4条规定，邻近的防空地下室之间应在一定范围内连通。2、规范4.11.4规定，防护单元内不宜设置沉降缝、伸缩缝，上部建筑需要设置时，防空地下室可不设。3、规范3.1.6规定，专供上部建筑使用的设备房间宜设置在防护密闭区之外。4、规范3.1.6-1规定，与防空地下室无关的管道不宜穿过人防围护结构，上部建筑的生活污水管、雨水管、燃气管不得进入防空地下室。103：主体设计1、个别工程设计，人防层层高不满足净高尺寸要求。2、个别甲类防空地下室其上部建筑为钢筋砼结构，而人防顶板的板底高出室外地平面。3-1、有的设计将扩散室活门设在密闭通道（防毒通道）内3-2、个别防空地下室设计，在防护单元内变形缝处，设置防护密闭门隔断。4、常见一些设计在划分抗爆单元时存在以下问题：4-1、抗爆单元划分超过规定建筑面积。4-2、上部建筑为十层以上，仍划分抗爆单元。4-3、上部无地面建筑或为多层建筑，人防层防护单元内也未划分抗爆单元。1、规范3.2.1规定，防空地下室室内地坪至梁底或管底的净高不得小于2m；室内地平面至顶板结构底面的净高不宜小于2.40m(人防车库除外)2、规范3.2.15条规定上部建筑为钢筋砼结构的甲类防空地下室,其顶板底面不得高出室外地平面。3、规范3.2.8条规定，防空地下室每个防护单元的防护设施和内部设备应自成系统。4、规范3.2.6条规定，人员掩蔽工程抗爆单元建筑面积应≤500㎡；规范3.2.6-2条规定，上部建筑为十层及其以上的防空地下室，可不划分抗爆单元。3/8104：出入口104-1：主要出入口多数工程设计战时主要出入口设在室内出...
