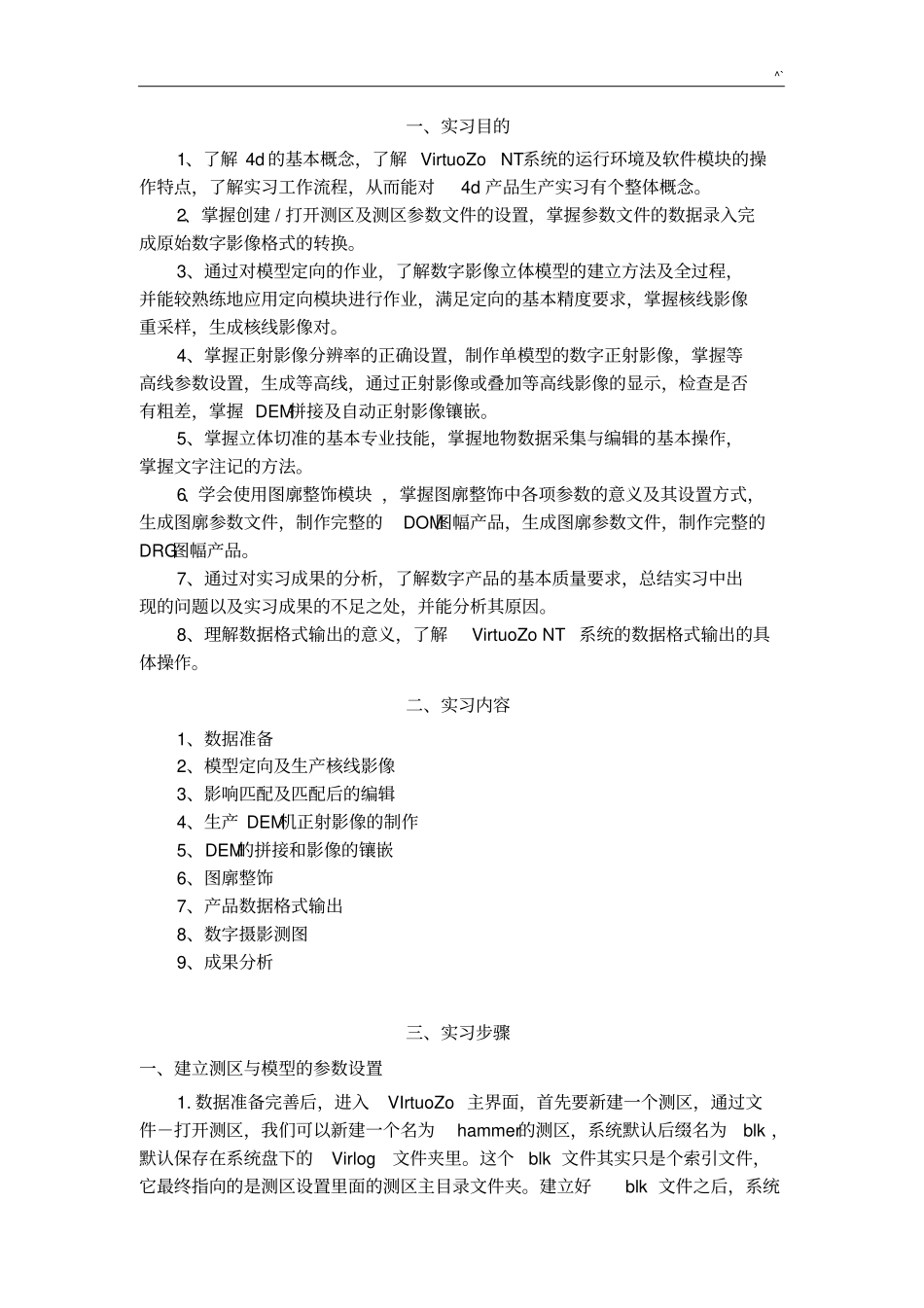

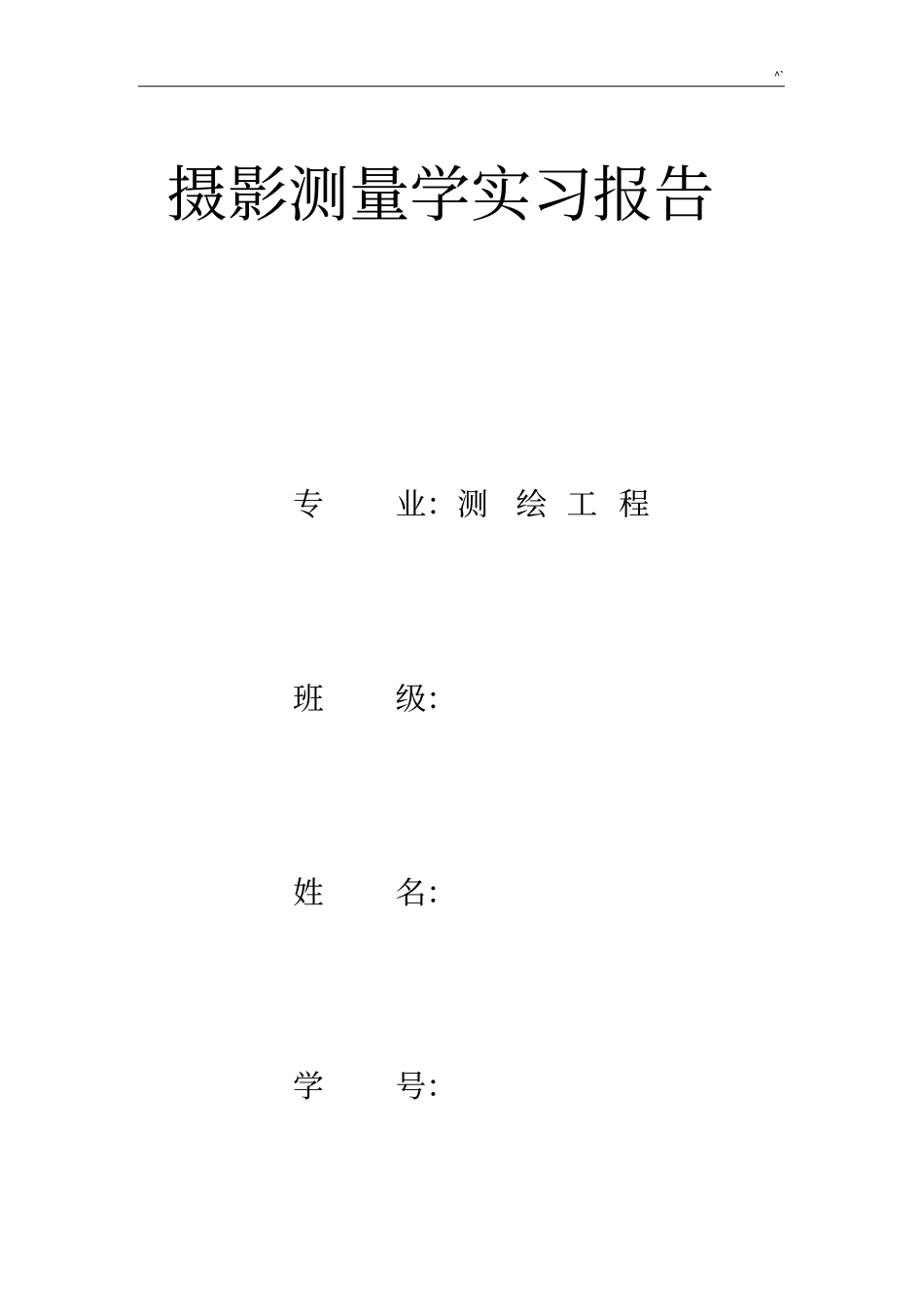

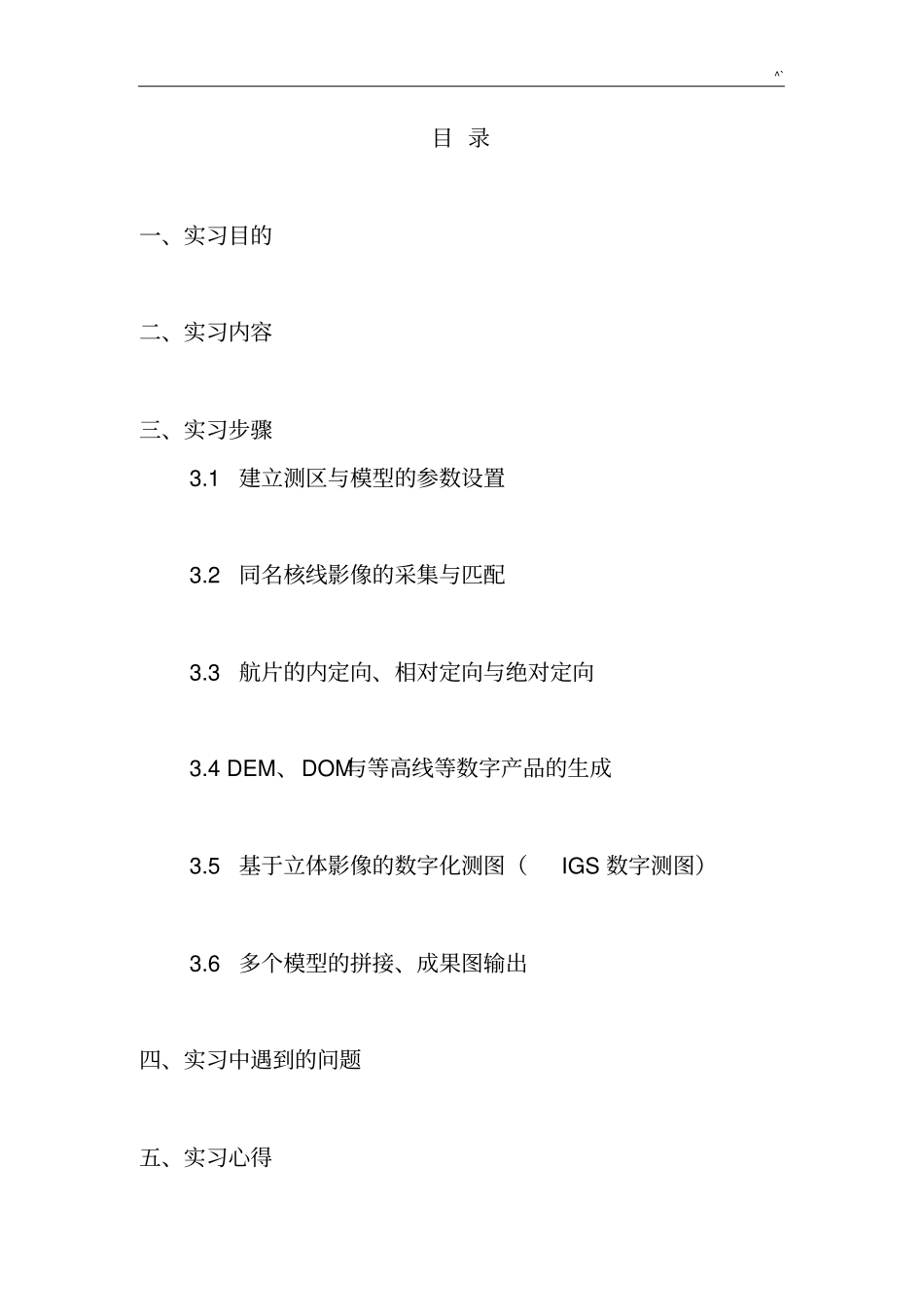

^`摄影测量学实习报告专业：测绘工程班级：姓名：学号：^`目录一、实习目的二、实习内容三、实习步骤3.1建立测区与模型的参数设置3.2同名核线影像的采集与匹配3.3航片的内定向、相对定向与绝对定向3.4DEM、DOM与等高线等数字产品的生成3.5基于立体影像的数字化测图（IGS数字测图）3.6多个模型的拼接、成果图输出四、实习中遇到的问题五、实习心得^`一、实习目的1、了解4d的基本概念，了解VirtuoZoNT系统的运行环境及软件模块的操作特点，了解实习工作流程，从而能对4d产品生产实习有个整体概念。2、掌握创建/打开测区及测区参数文件的设置，掌握参数文件的数据录入完成原始数字影像格式的转换。3、通过对模型定向的作业，了解数字影像立体模型的建立方法及全过程，并能较熟练地应用定向模块进行作业，满足定向的基本精度要求，掌握核线影像重采样，生成核线影像对。4、掌握正射影像分辨率的正确设置，制作单模型的数字正射影像，掌握等高线参数设置，生成等高线，通过正射影像或叠加等高线影像的显示，检查是否有粗差，掌握DEM拼接及自动正射影像镶嵌。5、掌握立体切准的基本专业技能，掌握地物数据采集与编辑的基本操作，掌握文字注记的方法。6、学会使用图廓整饰模块，掌握图廓整饰中各项参数的意义及其设置方式，生成图廓参数文件，制作完整的DOM图幅产品，生成图廓参数文件，制作完整的DRG图幅产品。7、通过对实习成果的分析，了解数字产品的基本质量要求，总结实习中出现的问题以及实习成果的不足之处，并能分析其原因。8、理解数据格式输出的意义，了解VirtuoZoNT系统的数据格式输出的具体操作。二、实习内容1、数据准备2、模型定向及生产核线影像3、影响匹配及匹配后的编辑4、生产DEM机正射影像的制作5、DEM的拼接和影像的镶嵌6、图廓整饰7、产品数据格式输出8、数字摄影测图9、成果分析三、实习步骤一、建立测区与模型的参数设置1.数据准备完善后，进入VIrtuoZo主界面，首先要新建一个测区，通过文件－打开测区，我们可以新建一个名为hammer的测区，系统默认后缀名为blk，默认保存在系统盘下的Virlog文件夹里。这个blk文件其实只是个索引文件，它最终指向的是测区设置里面的测区主目录文件夹。建立好blk文件之后，系统^`会自动弹出“设置测区”的对话框，我们按照原始数据提供的信息，相应填写该对话框，填写好之后保存退出。2.进入“设置－相机文件”，找到刚才在设置测区对话框中新建的相机检校文件，双击进入参数设置界面，相机参数可以直接通过输入按钮，输入原始数据里面已有的cmr文件。3.进入“设置－地面控制点”，可以逐点输入控制点文件，或者直接通过“输入”按钮，直接读取一个控制点文件。^`4．原始影像的数据格式转换单击Start，将*.tif文件转换为*.vz文件,并将*.vz文件存放在测区目录下的images分目录中，单击Quit退出。二.模型定向1．创建模型，设置模型参数打开SetupImagelist对话框，分两条航带单击Add按钮分别添加按顺序添加两条航带上的六张像片，通过Moveup、Movedown上下移动像片；单击Image_no按钮将index改为与航片号相同的数字；单击Triangulation——Imgelist——Interiororientation——do，在E:\VirtuoZo\Bin目录下打开（不要打开桌面的快捷方式）(1)进入VIrtuoZo主界面，首先要新建一个测^`区，通过文件－打开测区，我们可以在E:\VirtuoZo\brocks下打开一个名为hamer测区(2)模型的创建：通过文件－打开模型，可以建立一个新模型，自己随意命名(例如165-166)，默认后缀名为mdl，建立好165-166模型后，程序自动弹出模型参数设置对话框，按照该模型的基本情况设置该对话框，主要设置左、右影像，分别选择左右影象,本次实习采用左影象为02-165_50mic文件,右影象为02-166_50mic文件,其它可按程序默认参数设置，之后保存退出。如图所示：^`(3)进行内定向：主菜单选择处理－模型定向－内定向，建立框标模板.出现下图,选择是2.自动内定向（1）框标近似定位成功，选择界面左窗口下的“save”按钮，如图有自动或人工两种方式：①自动方式：选择“Autotic”按钮后，移动鼠标在左窗口中的当前框标中心点附近单击鼠标左键，小十字丝将自动精确对准框标中心...
