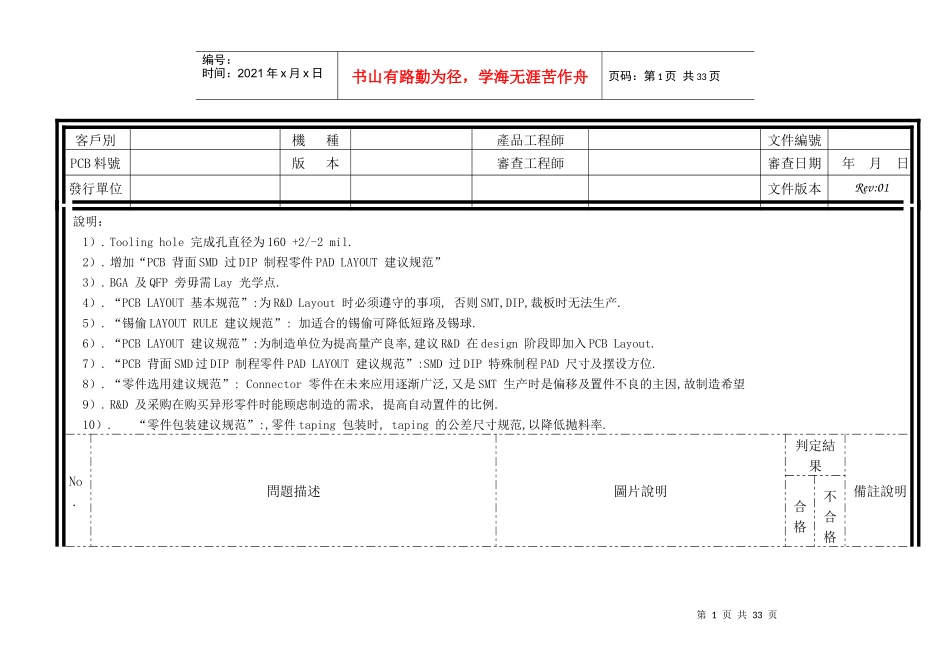

第1页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共33页客戶別機種產品工程師文件編號PCB料號版本審查工程師審查日期年月日發行單位文件版本Rev:01說明:1)
Toolinghole完成孔直径为160+2/-2mil
增加“PCB背面SMD过DIP制程零件PADLAYOUT建议规范”3)
BGA及QFP旁毋需Lay光学点
“PCBLAYOUT基本规范”:为R&DLayout时必须遵守的事项,否则SMT,DIP,裁板时无法生产
“锡偷LAYOUTRULE建议规范”:加适合的锡偷可降低短路及锡球
“PCBLAYOUT建议规范”:为制造单位为提高量产良率,建议R&D在design阶段即加入PCBLayout
“PCB背面SMD过DIP制程零件PADLAYOUT建议规范”:SMD过DIP特殊制程PAD尺寸及摆设方位
“零件选用建议规范”:Connector零件在未来应用逐渐广泛,又是SMT生产时是偏移及置件不良的主因,故制造希望9)
R&D及采购在购买异形零件时能顾虑制造的需求,提高自动置件的比例
“零件包装建议规范”:,零件taping包装时,taping的公差尺寸规范,以降低抛料率
問題描述圖片說明判定結果備註說明合格不合格第2页共33页第1页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共33页01一般PCB过板方向定义:PCB在SMT生产方向为短边过回焊炉(Reflow),PCB长边为SMT输送带夹持边
PCB在DIP生产方向为I/OPort朝前过波焊炉(WaveSolder),PCB与I/O垂直的两边为DIP输送带夹持边
02金手指过板方向定义:SMT:金手指边与SMT输送带夹持边垂直
DIP:金手指边与DIP输送带夹持边一致

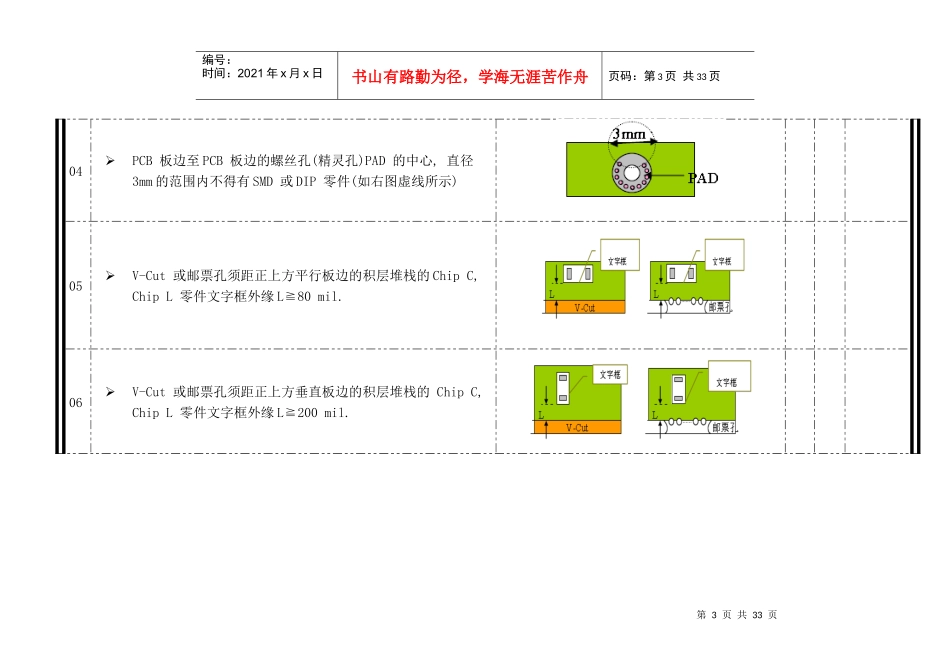

03SMD零
