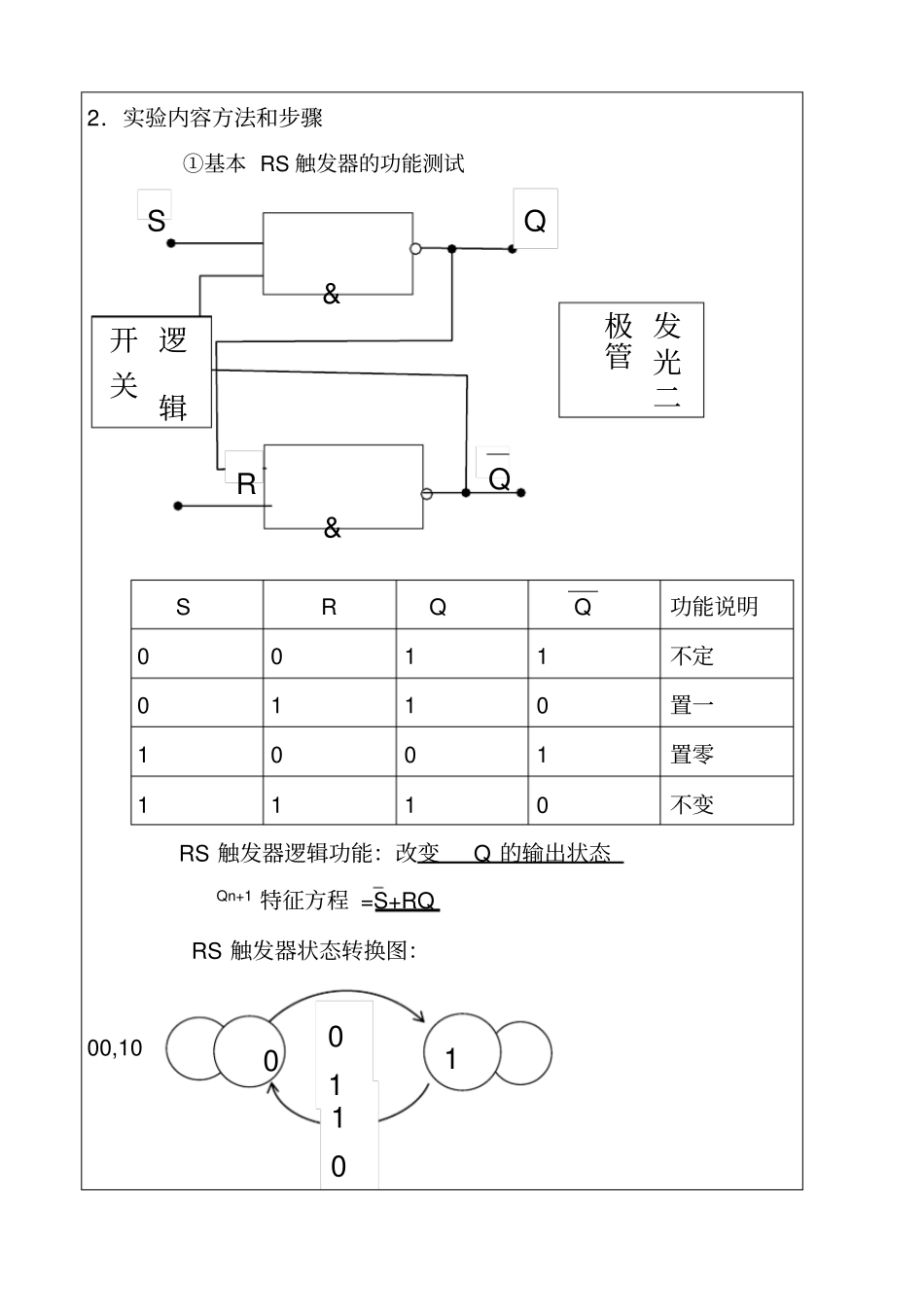

数字逻辑-实验报告(基本RS触发器、D触发器、JK触发器)实验报告学院：计算机科学学院专业：计算机应用技术（2）班2013年05月09日姓名操文健学号2012030311043班级计应（2）班指导老师吴保贞课程名称数字逻辑成绩实验名称基本RS触发器、D触发器、JK触发器1．实验目的1.验证基本RS触发器、门控D触发器、JK触发器的逻辑功能2.熟悉常用触发器的使用方法。2．实验内容方法和步骤①基本RS触发器的功能测试SRQQ功能说明0011不定0110置一1001置零1110不变RS触发器逻辑功能：改变Q的输出状态Qn+1特征方程=S+RQRS触发器状态转换图：00,10&&SRQQ逻辑开关发光二极管010110②门控D触发器功能测试EDQQ功能说明0010不变0101不变1010置零1111置一D锁存器功能：能够改变输出端的状态，避免了不定的状态特征方程Qn+1=DD锁存器的状态的转换图1010逻辑开关&&&&1QQDE01③边沿JK触发器的逻辑功能测试QKCPJKQn+1功能说明000Q不变001Q不变010Q不变011Q不变100Q不变1010置零1101置一111Q翻转&&&QCPJJK触发器功能：解决了在时钟脉冲作用期间两个输入同时为一的将导致触发器状态不确定的问题JK触发器的特征方程Qn+1=JQ+KQJK触发器状态转换图：10,1100,0100,1001,113．实验分析与体会1懂得了触发器的逻辑功能，得到了实验结果2知道了触发器输入端的作用实验日期：2013年05月09日教师评语签名：年月日
