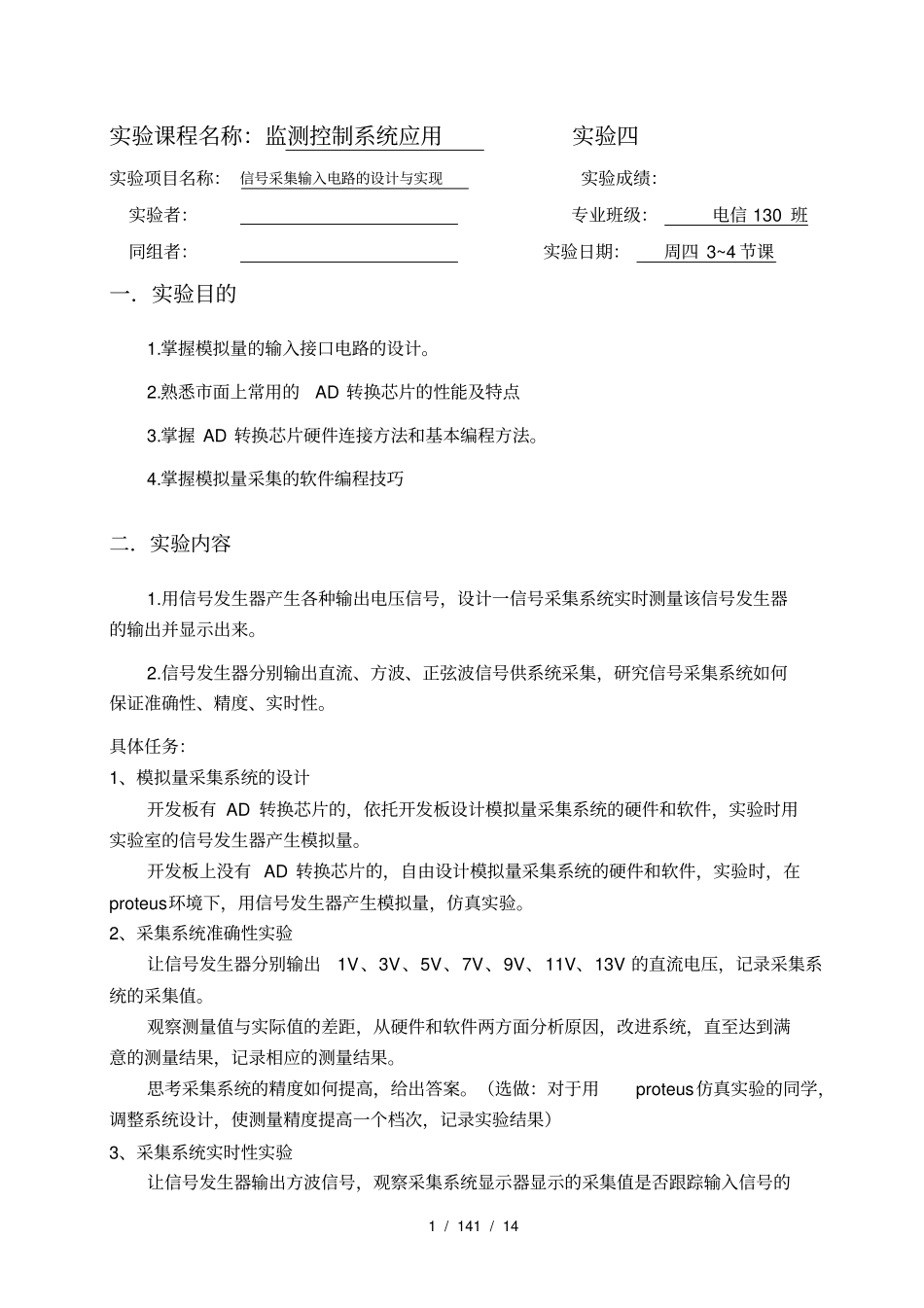

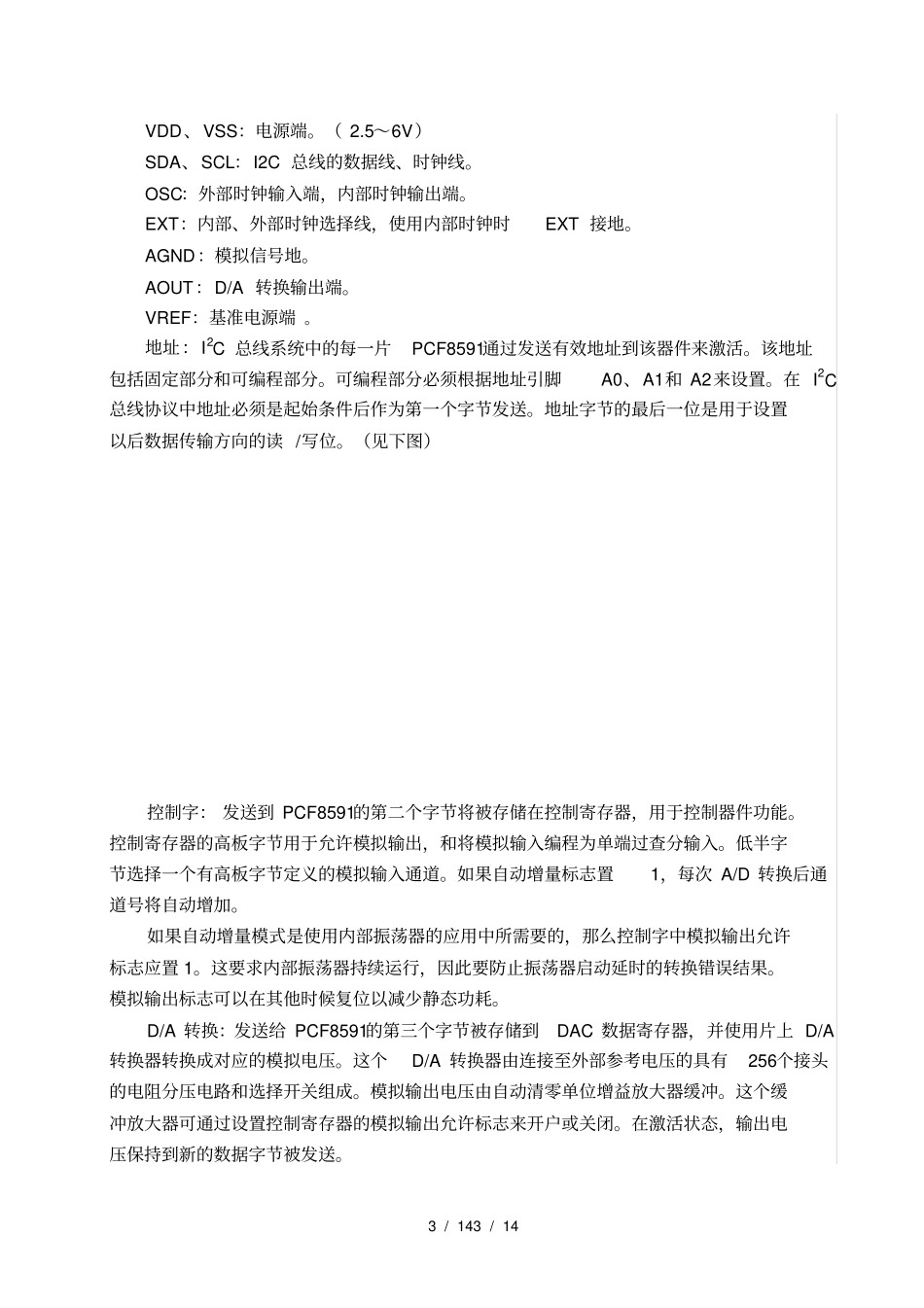

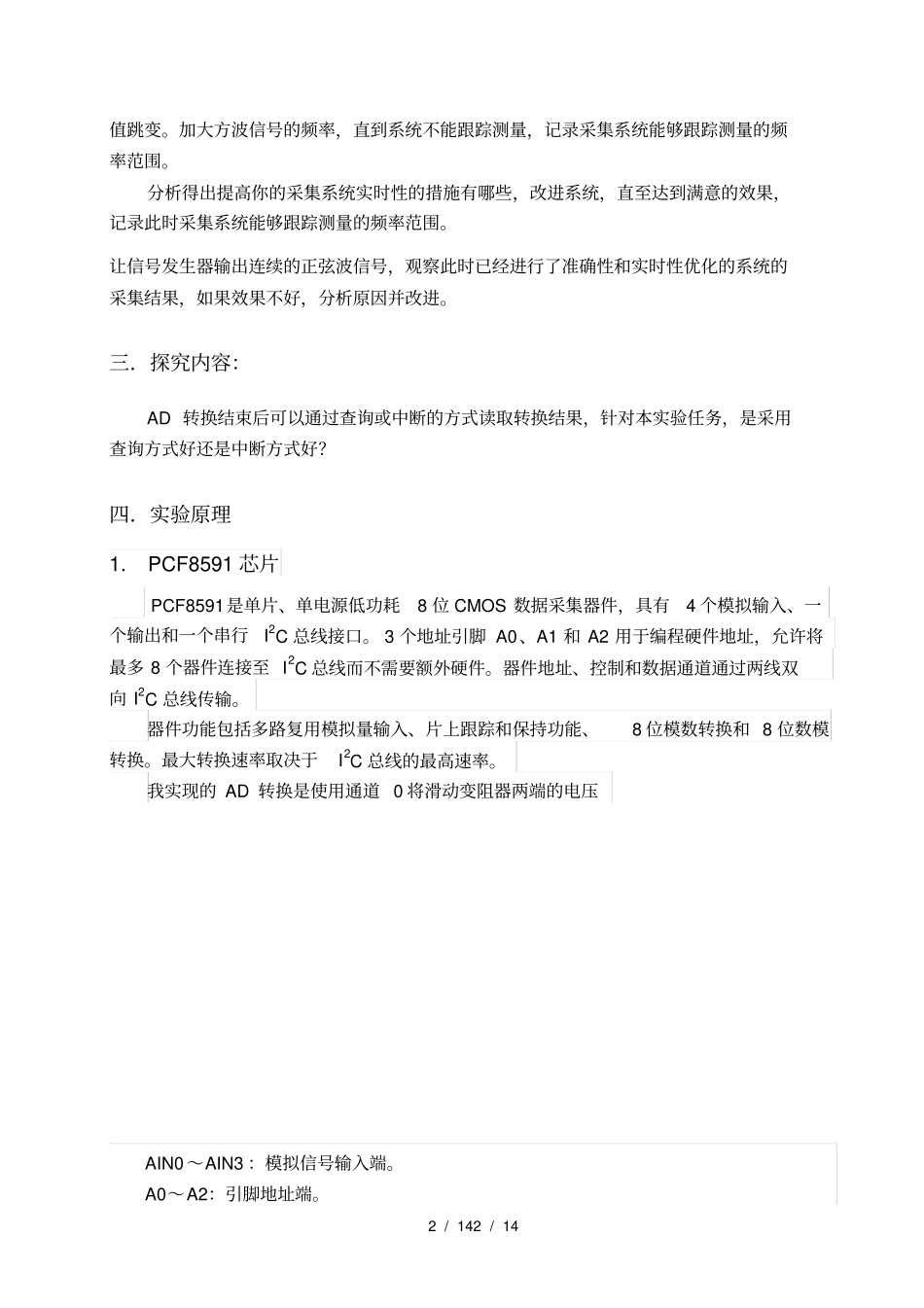

1/141/14实验课程名称：监测控制系统应用实验四实验项目名称：信号采集输入电路的设计与实现实验成绩：实验者：专业班级：电信130班同组者：实验日期：周四3~4节课一．实验目的1.掌握模拟量的输入接口电路的设计。2.熟悉市面上常用的AD转换芯片的性能及特点3.掌握AD转换芯片硬件连接方法和基本编程方法。4.掌握模拟量采集的软件编程技巧二．实验内容1.用信号发生器产生各种输出电压信号，设计一信号采集系统实时测量该信号发生器的输出并显示出来。2.信号发生器分别输出直流、方波、正弦波信号供系统采集，研究信号采集系统如何保证准确性、精度、实时性。具体任务：1、模拟量采集系统的设计开发板有AD转换芯片的，依托开发板设计模拟量采集系统的硬件和软件，实验时用实验室的信号发生器产生模拟量。开发板上没有AD转换芯片的，自由设计模拟量采集系统的硬件和软件，实验时，在proteus环境下，用信号发生器产生模拟量，仿真实验。2、采集系统准确性实验让信号发生器分别输出1V、3V、5V、7V、9V、11V、13V的直流电压，记录采集系统的采集值。观察测量值与实际值的差距，从硬件和软件两方面分析原因，改进系统，直至达到满意的测量结果，记录相应的测量结果。思考采集系统的精度如何提高，给出答案。（选做：对于用proteus仿真实验的同学，调整系统设计，使测量精度提高一个档次，记录实验结果）3、采集系统实时性实验让信号发生器输出方波信号，观察采集系统显示器显示的采集值是否跟踪输入信号的2/142/14值跳变。加大方波信号的频率，直到系统不能跟踪测量，记录采集系统能够跟踪测量的频率范围。分析得出提高你的采集系统实时性的措施有哪些，改进系统，直至达到满意的效果，记录此时采集系统能够跟踪测量的频率范围。让信号发生器输出连续的正弦波信号，观察此时已经进行了准确性和实时性优化的系统的采集结果，如果效果不好，分析原因并改进。三．探究内容：AD转换结束后可以通过查询或中断的方式读取转换结果，针对本实验任务，是采用查询方式好还是中断方式好？四．实验原理1.PCF8591芯片PCF8591是单片、单电源低功耗8位CMOS数据采集器件，具有4个模拟输入、一个输出和一个串行I2C总线接口。3个地址引脚A0、A1和A2用于编程硬件地址，允许将最多8个器件连接至I2C总线而不需要额外硬件。器件地址、控制和数据通道通过两线双向I2C总线传输。器件功能包括多路复用模拟量输入、片上跟踪和保持功能、8位模数转换和8位数模转换。最大转换速率取决于I2C总线的最高速率。我实现的AD转换是使用通道0将滑动变阻器两端的电压AIN0～AIN3：模拟信号输入端。A0～A2：引脚地址端。3/143/14VDD、VSS：电源端。（2.5～6V）SDA、SCL：I2C总线的数据线、时钟线。OSC：外部时钟输入端，内部时钟输出端。EXT：内部、外部时钟选择线，使用内部时钟时EXT接地。AGND：模拟信号地。AOUT：D/A转换输出端。VREF：基准电源端。地址：I2C总线系统中的每一片PCF8591通过发送有效地址到该器件来激活。该地址包括固定部分和可编程部分。可编程部分必须根据地址引脚A0、A1和A2来设置。在I2C总线协议中地址必须是起始条件后作为第一个字节发送。地址字节的最后一位是用于设置以后数据传输方向的读/写位。（见下图）控制字：发送到PCF8591的第二个字节将被存储在控制寄存器，用于控制器件功能。控制寄存器的高板字节用于允许模拟输出，和将模拟输入编程为单端过查分输入。低半字节选择一个有高板字节定义的模拟输入通道。如果自动增量标志置1，每次A/D转换后通道号将自动增加。如果自动增量模式是使用内部振荡器的应用中所需要的，那么控制字中模拟输出允许标志应置1。这要求内部振荡器持续运行，因此要防止振荡器启动延时的转换错误结果。模拟输出标志可以在其他时候复位以减少静态功耗。D/A转换：发送给PCF8591的第三个字节被存储到DAC数据寄存器，并使用片上D/A转换器转换成对应的模拟电压。这个D/A转换器由连接至外部参考电压的具有256个接头的电阻分压电路和选择开关组成。模拟输出电压由自动清零单位增益放大器缓冲。这个缓冲放大器可通过设置控制寄存器的模拟输出允许标志来开户或关闭。在激活状态，输出电...
