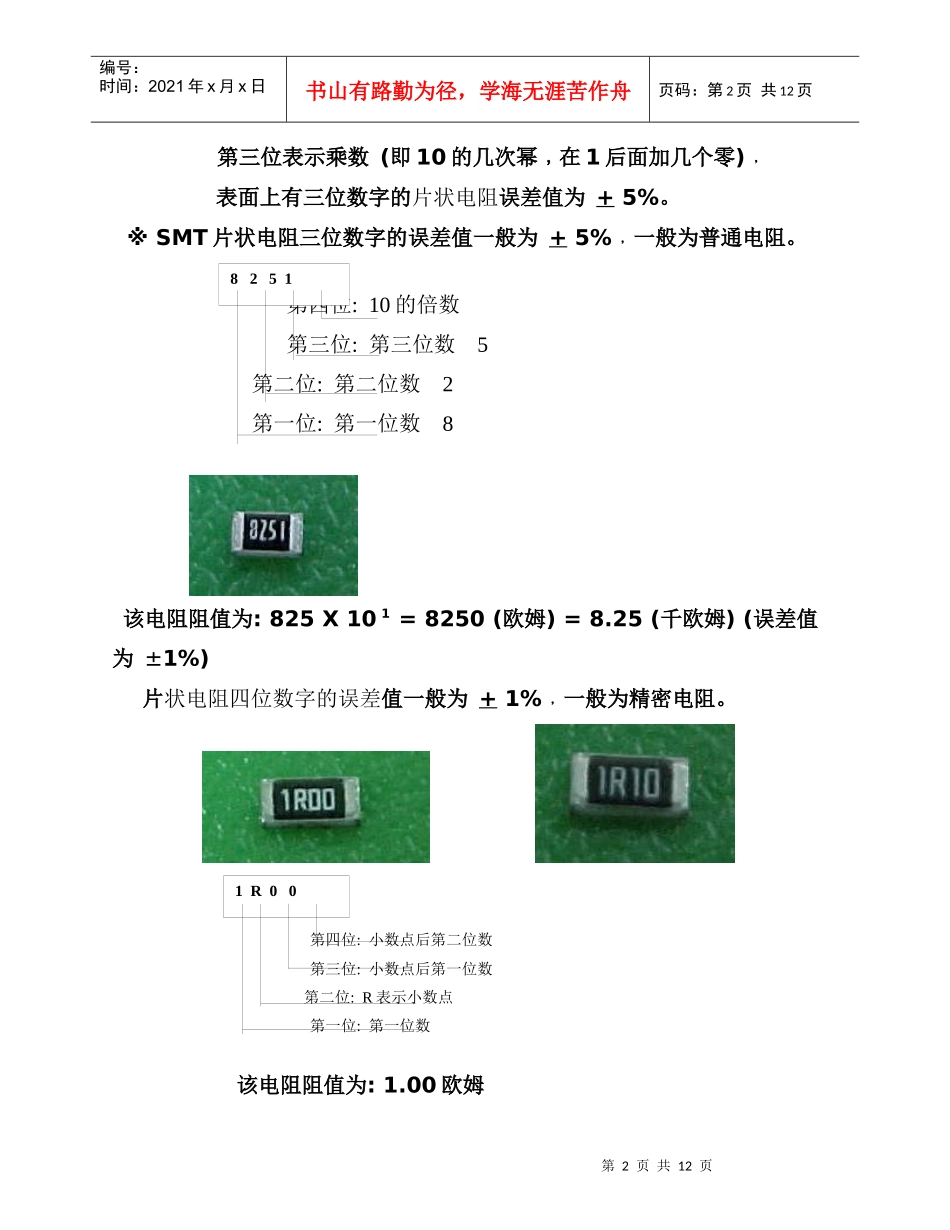

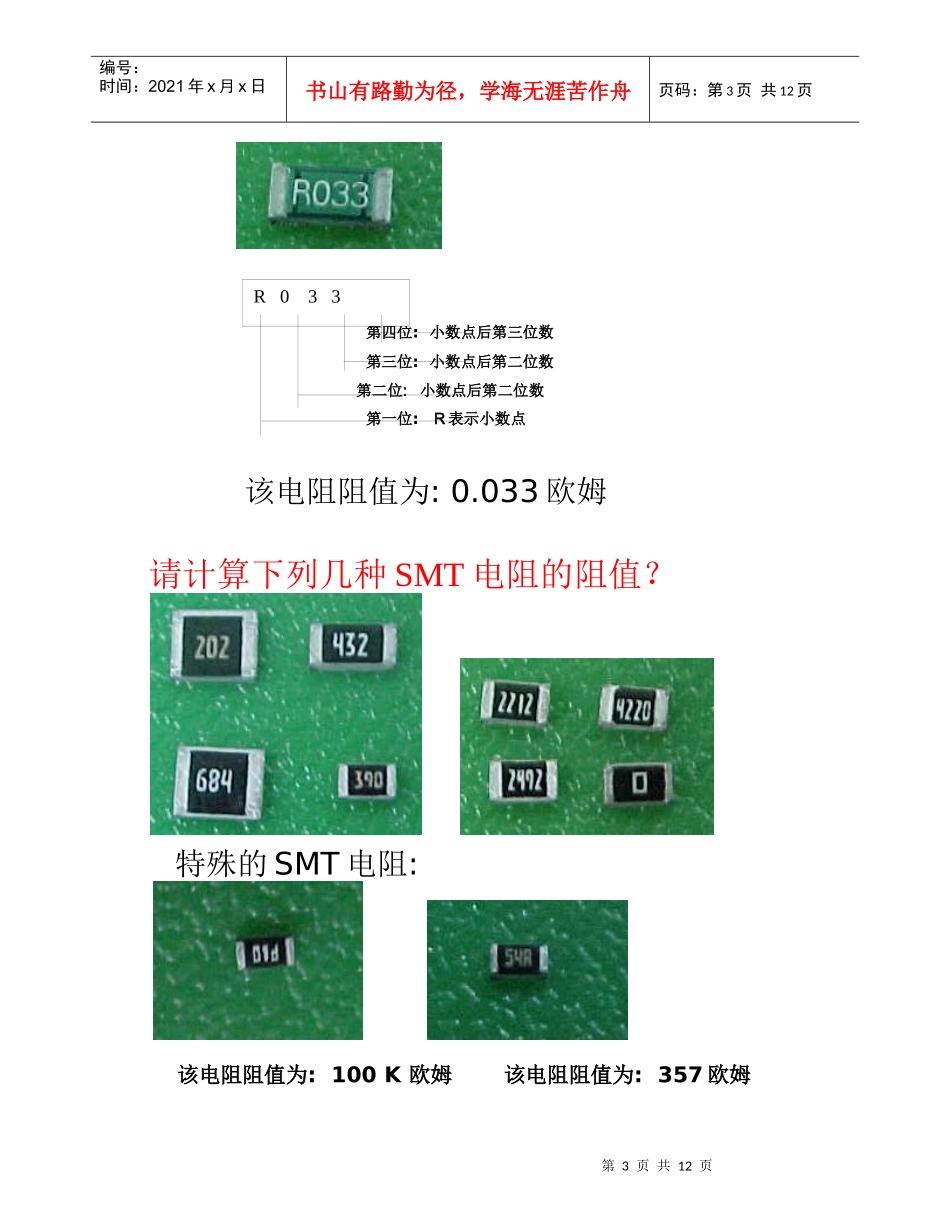

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页SMT电子元件部分一SMT元器件分类1.片状元件:1)片状电阻第三位:10的倍数第二位:第二位数0第一位:第一位数1该电阻阻值为:10X102=1000(欧姆)=1(千欧姆)(误差值为+5%)1K=1000计算方法:第一.二位表示乘值﹐102第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页第三位表示乘数(即10的几次幂﹐在1后面加几个零)﹐表面上有三位数字的片状电阻误差值为+5%。※SMT片状电阻三位数字的误差值一般为+5%﹐一般为普通电阻。第四位:10的倍数第三位:第三位数5第二位:第二位数2第一位:第一位数8该电阻阻值为:825X101=8250(欧姆)=8.25(千欧姆)(误差值为±1%)片状电阻四位数字的误差值一般为+1%﹐一般为精密电阻。第四位:小数点后第二位数第三位:小数点后第一位数第二位:R表示小数点第一位:第一位数该电阻阻值为:1.00欧姆82511R00第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页第四位:小数点后第三位数第三位:小数点后第二位数第二位:小数点后第二位数第一位:R表示小数点该电阻阻值为:0.033欧姆请计算下列几种SMT电阻的阻值？特殊的SMT电阻:该电阻阻值为:100K欧姆该电阻阻值为:357欧姆R033第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页2)片状电容:A.目前我们公司使用的片状电容主要是瓷介电容(陶瓷电容).外观及内部结构示意图(电容外形示意图)(电容结构示意图)B.特点:外观主体一般呈灰黄色,为陶瓷基体,端电极结构(镀层)与片状电阻为陶瓷基体,端电极结构(镀层)与片状电阻的一样,内部电极层数由电容值决定,一般有10多层.C.片状电容的电容量没有标识在元件体上,只标识在PASS纸上、或厂家招纸上,以及用仪器测量(如万用表)。D.因此,SMT的片状电容极易混乱,外观上极难辨认,需用较精密的仪器量度区分﹐因构造尺寸问题,片状电容容量不会太大,通常会小于1UF。陶瓷基材外部電极內部電极第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页E.片状电容尺寸与片状电阻的尺寸相似，有0603，0805，1210，1206F.片状电容与片状电阻的外形一般区别:表面有数字表面无数字3320片状电容片状电阻2.SMT电解电容器正極負極第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页目前公司使用的SMT电解电容器,主要是圆柱形铝电解电容.外观及内部结构示意图如下:(SMT电解电容外形示意图)(铝电解电容结构示意图)特点:跟一般手插的电解电容比较,具有体积小,电容量大等特点.3.SMT二极管1.常见有圆柱形无引线二极管(D),片状发光二极管(LED),复合二极管(分三只脚复合二极管和整流桥).另外二极管有正负极性之分,不同的型号的在电路中作用不一样,又因在元件体上一般没有标识或者很难看出其型号,所以要注意结合资料区分.常见有以下形式：(1).圆柱形无引线二极管正极负极有颜色一端为负极,另一端为正极.外部電极端子极鋁外殼密封材料電容元件第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页(2).双二极管(3).复合二极管(整流桥堆)第8页共12页第7页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共12页其中如上图所示的双二极管及复合二极管的封装形式叫SOT.(4).其它二极管4.SMT三极管特点:与双二极管外型相似,第9页共12页第8页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共12页其封装也叫SOT.从外形和元件上一些标识是不能够区分三极管和双二极管,必须结合PASS纸BOM表等相关资料来区分﹐一定要看清楚元件上标识。1.SMT集成电路(IC)1.集成电路简称IC,在电路上常用IC或U来表示,一个IC相当于几个﹐甚至几千﹐几万元件组成,可以使整个产品体积越来越小.功能也是越来越强大。常见有SMT双排脚的IC,封装形式有SOP.SOJ,统称为小外形封装;还有正方形﹐长方形状﹐四边都有脚的IC,封装形式有QFP﹐QFJ(四...
