《模拟电子技术》试题(2)VIP免费

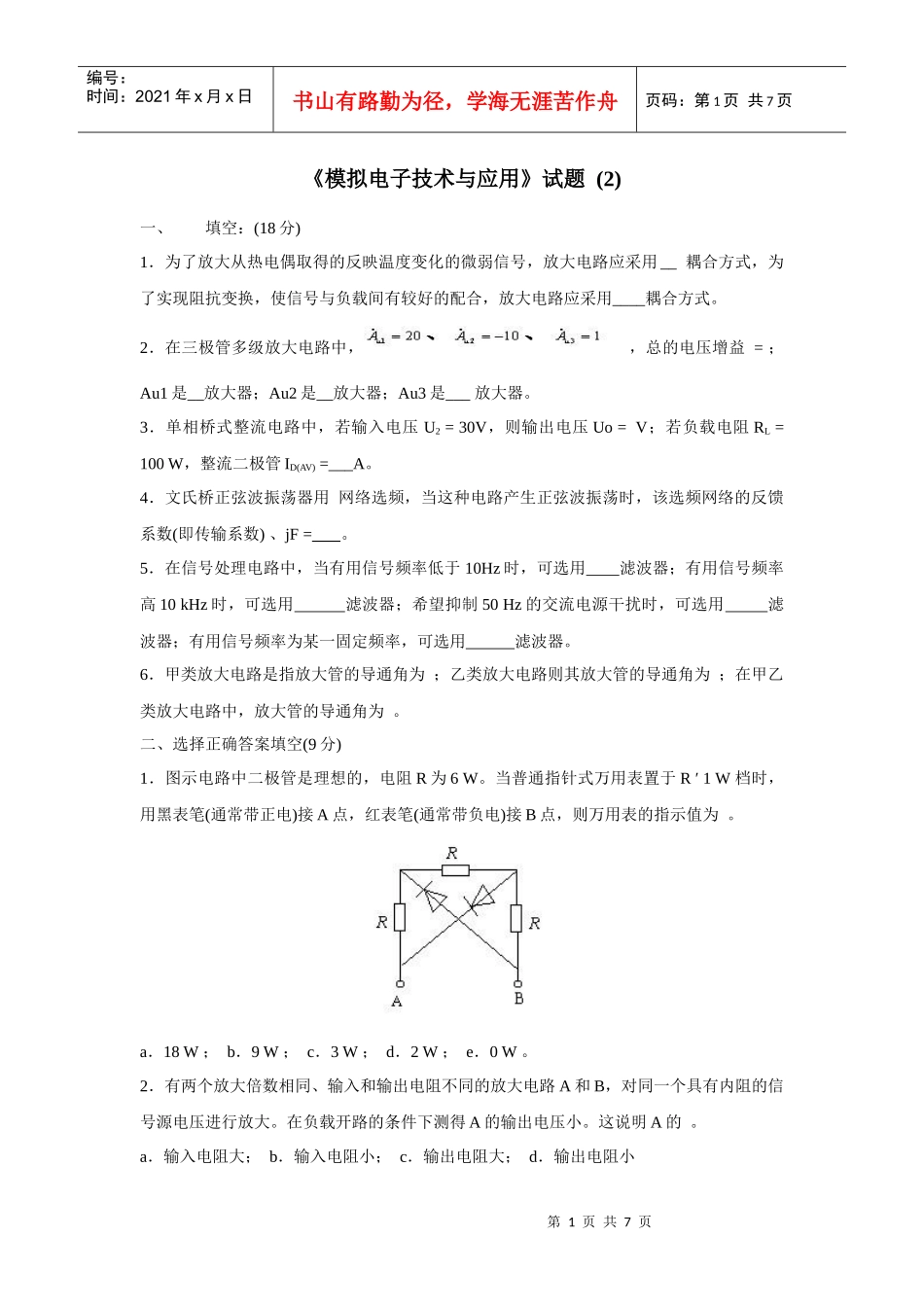

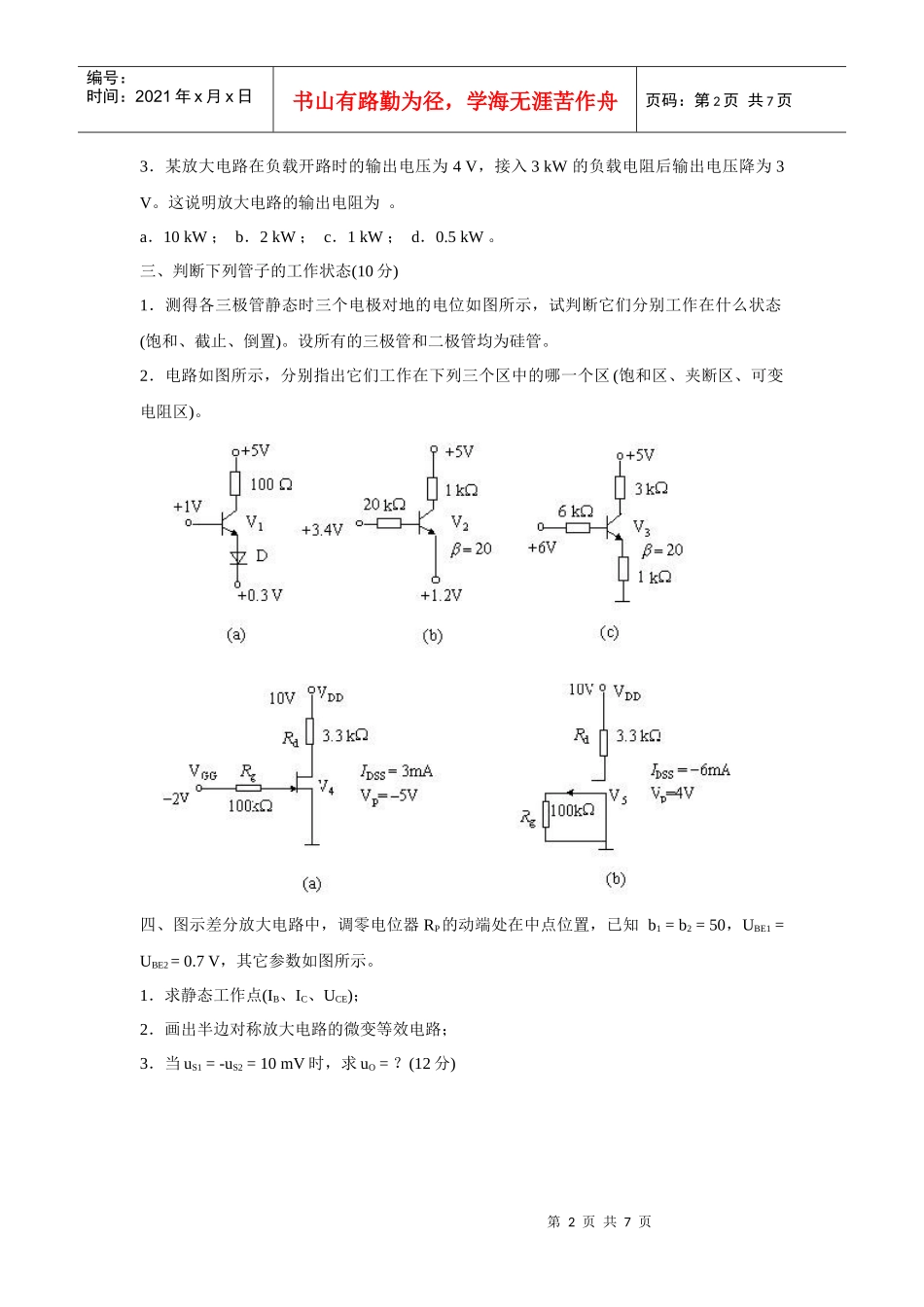

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页《模拟电子技术与应用》试题(2)一、填空：(18分)1．为了放大从热电偶取得的反映温度变化的微弱信号，放大电路应采用__耦合方式，为了实现阻抗变换，使信号与负载间有较好的配合，放大电路应采用____耦合方式。2．在三极管多级放大电路中，，总的电压增益=；Au1是__放大器；Au2是__放大器；Au3是___放大器。3．单相桥式整流电路中，若输入电压U2=30V，则输出电压Uo=V；若负载电阻RL=100W，整流二极管ID(AV)=___A。4．文氏桥正弦波振荡器用网络选频，当这种电路产生正弦波振荡时，该选频网络的反馈系数(即传输系数)、jF=。5．在信号处理电路中，当有用信号频率低于10Hz时，可选用滤波器；有用信号频率高10kHz时，可选用滤波器；希望抑制50Hz的交流电源干扰时，可选用滤波器；有用信号频率为某一固定频率，可选用滤波器。6．甲类放大电路是指放大管的导通角为；乙类放大电路则其放大管的导通角为；在甲乙类放大电路中，放大管的导通角为。二、选择正确答案填空(9分)1．图示电路中二极管是理想的，电阻R为6W。当普通指针式万用表置于R′1W档时，用黑表笔(通常带正电)接A点，红表笔(通常带负电)接B点，则万用表的指示值为。a．18W；b．9W；c．3W；d．2W；e．0W。2．有两个放大倍数相同、输入和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。在负载开路的条件下测得A的输出电压小。这说明A的。a．输入电阻大；b．输入电阻小；c．输出电阻大；d．输出电阻小第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页3．某放大电路在负载开路时的输出电压为4V，接入3kW的负载电阻后输出电压降为3V。这说明放大电路的输出电阻为。a．10kW；b．2kW；c．1kW；d．0.5kW。三、判断下列管子的工作状态(10分)1．测得各三极管静态时三个电极对地的电位如图所示，试判断它们分别工作在什么状态(饱和、截止、倒置)。设所有的三极管和二极管均为硅管。2．电路如图所示，分别指出它们工作在下列三个区中的哪一个区(饱和区、夹断区、可变电阻区)。四、图示差分放大电路中，调零电位器RP的动端处在中点位置，已知b1=b2=50，UBE1=UBE2=0.7V，其它参数如图所示。1．求静态工作点(IB、IC、UCE)；2．画出半边对称放大电路的微变等效电路；3．当uS1=-uS2=10mV时，求uO=？(12分)第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页五、已知集成运放的BWG=1MHz，试估算图示交流放大电路的下限频率和上限频率。(8分)六、图示电路中各运算放大器是理想的，试写出各输出电压Uo的值。(10分)第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页七、电路如图所示，设满足深度负反馈条件。1．试判断级间反馈的极性和组态；2．试求其闭环电压放大倍数Auf。(10分)八、题图电路为两个三端集成稳压器，已知电流IQ=5mA。1．写出图(a)中的I0的表达式，并算出具体数值；2．写出图(b)中的Uo的表达式，并算出当R2=5W时的具体数值；3．指出这两个电路分别具有什么功能。(9分)第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页九、画出图中各电路的电压传输特性，要求uI的变化幅度足够大，并在图中表明有关数值。设所有集成运放具有理想的特性，所有电源电压为±12V。(12分)《模拟电子技术与应用》试题（2）答案一、填空(18分)1．直接、变压器。2．-200，共基极，共发射极，共集电极。3．27V，0.135A。4．RC串并联、1/3、0°。5．低通，高通，带阻，带通。第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页二、(9分)a、b、c?。三、(10分)1．V1截止，V2倒置，V3饱和；2．V4工作在饱和区(放大区)，V5工作在可变电阻区。四、(13分)1．UCE1=UC-UE=8.7V；2．图略；3．，uo=-548mV。五、(8分)fL=1/2pR1C1=79.5Hz，fH=BWG/Auf=20kHz。六、(10分)(a)Uo=0.45V；(b)Uo=0.15V。第7页共7页第6页共7页编号：时间：2021...
