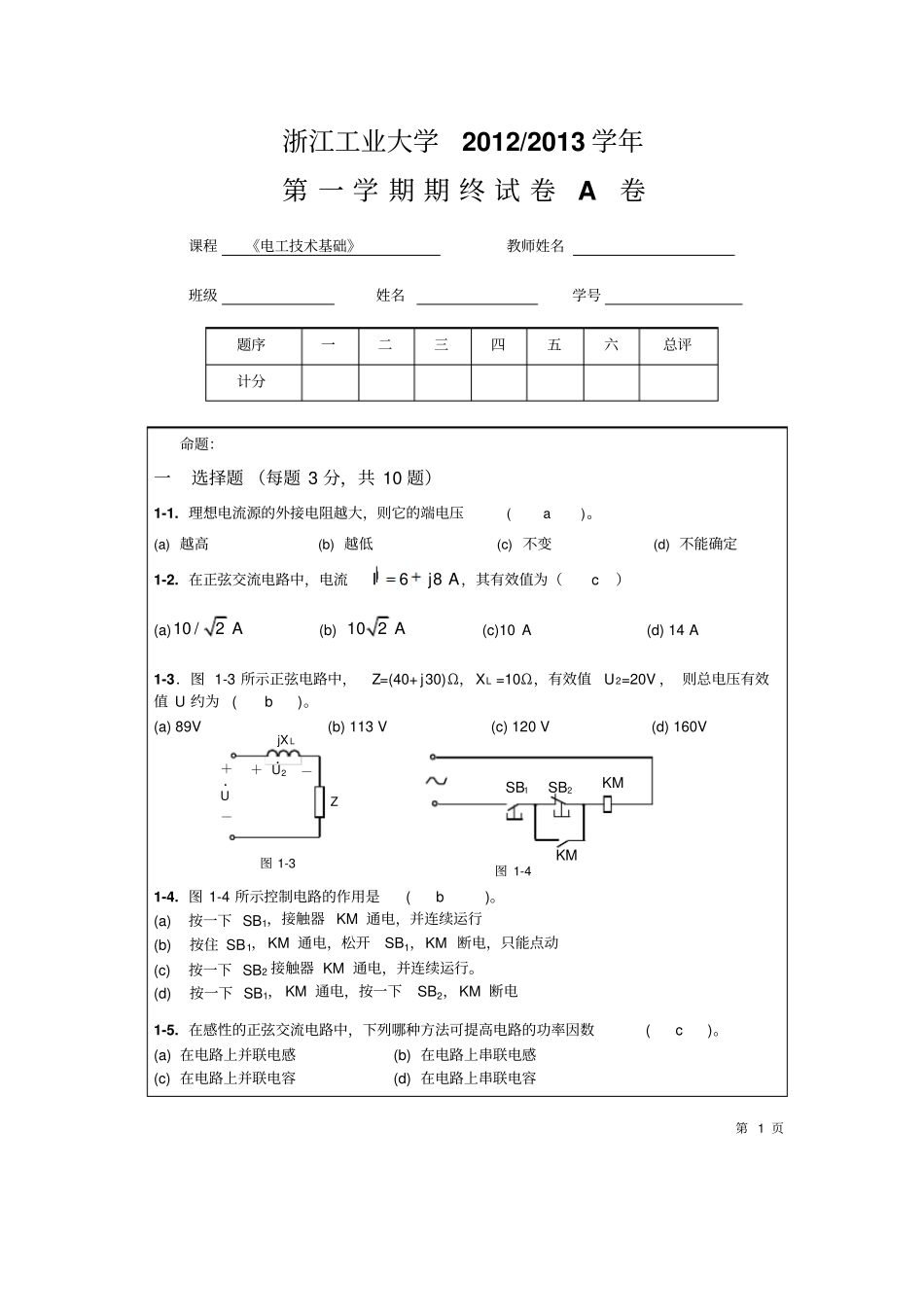

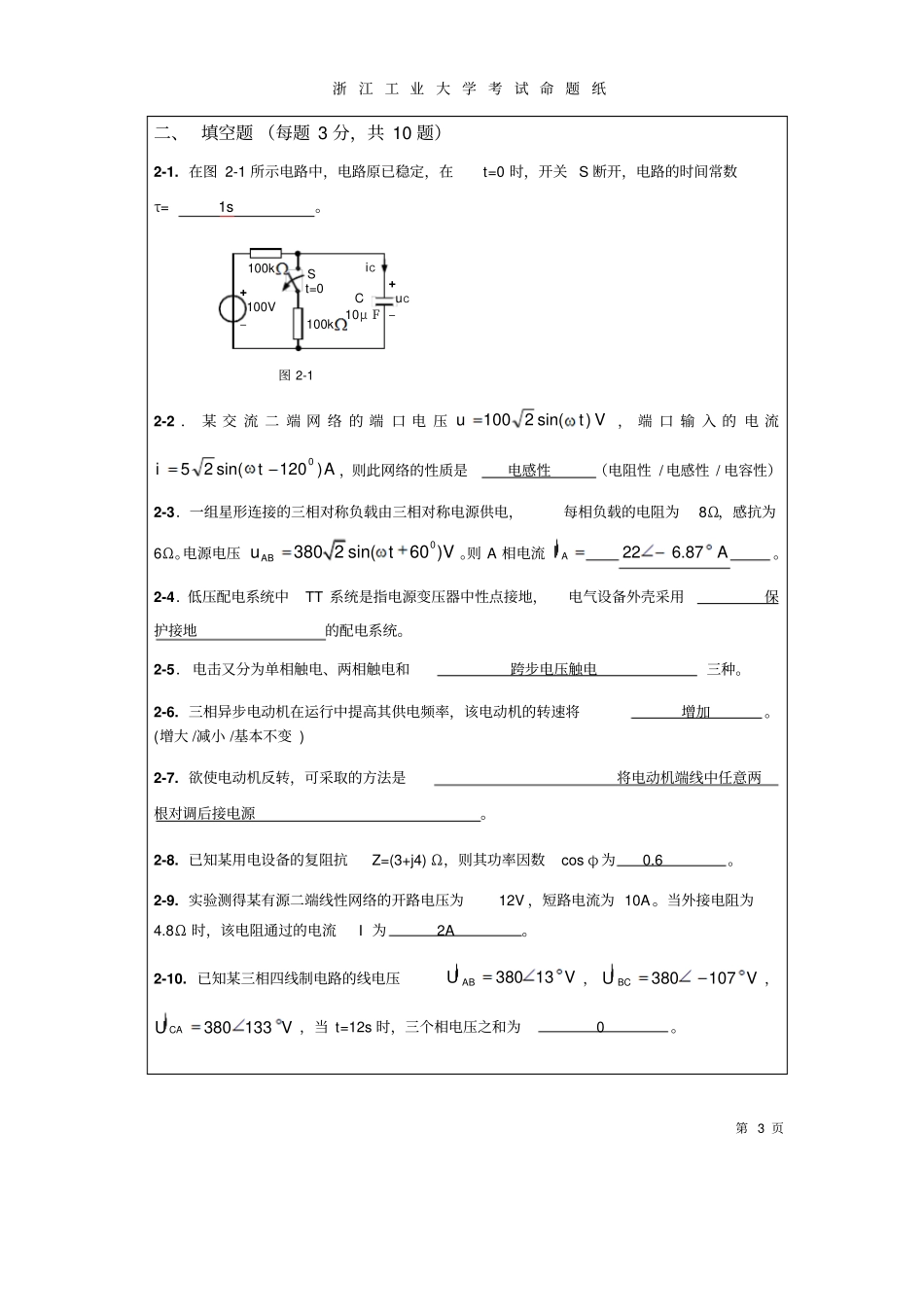

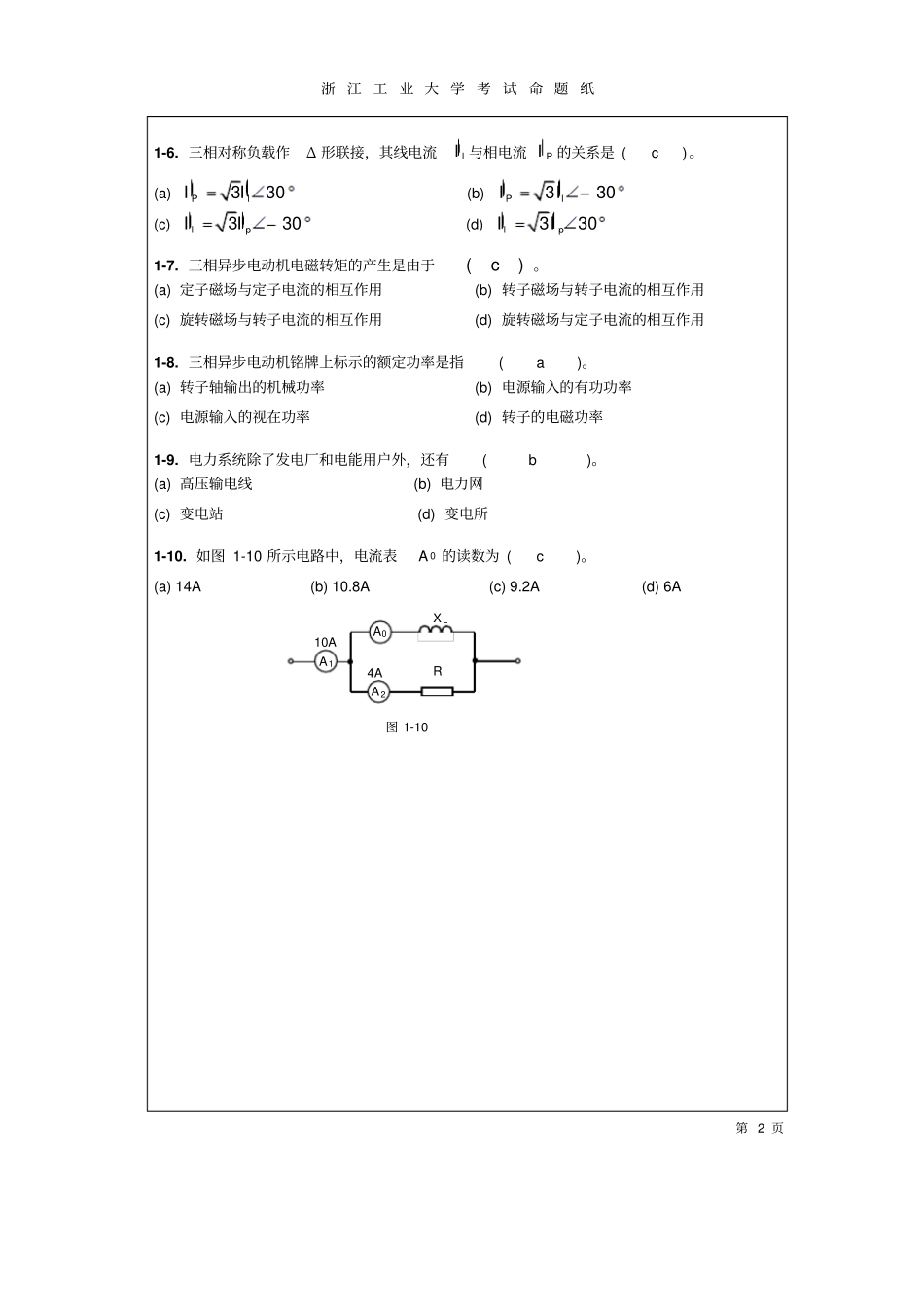

第1页课程《电工技术基础》教师姓名班级姓名学号题序一二三四五六总评计分命题：一选择题（每题3分，共10题）1-1.理想电流源的外接电阻越大，则它的端电压(a)。(a)越高(b)越低(c)不变(d)不能确定1-2.在正弦交流电路中，电流68IjA，其有效值为（c）(a)10/2A(b)102A(c)10A(d)14A1-3．图1-3所示正弦电路中，Z=(40+j30)Ω，XL=10Ω，有效值U2=20V，则总电压有效值U约为(b)。(a)89V(b)113V(c)120V(d)160V1-4.图1-4所示控制电路的作用是(b)。(a)按一下SB1，接触器KM通电，并连续运行(b)按住SB1，KM通电，松开SB1，KM断电，只能点动(c)按一下SB2接触器KM通电，并连续运行。(d)按一下SB1，KM通电，按一下SB2，KM断电1-5.在感性的正弦交流电路中，下列哪种方法可提高电路的功率因数(c)。(a)在电路上并联电感(b)在电路上串联电感(c)在电路上并联电容(d)在电路上串联电容浙江工业大学2012/2013学年第一学期期终试卷A卷＋U－．jXLZ＋U2－．KMSB1SB2KM图1-3图1-4第2页1-6.三相对称负载作Δ形联接，其线电流lI与相电流PI的关系是(c)。(a)330PlII(b)330PlII(c)330lpII(d)330lpII1-7.三相异步电动机电磁转矩的产生是由于(c)。(a)定子磁场与定子电流的相互作用(b)转子磁场与转子电流的相互作用(c)旋转磁场与转子电流的相互作用(d)旋转磁场与定子电流的相互作用1-8.三相异步电动机铭牌上标示的额定功率是指(a)。(a)转子轴输出的机械功率(b)电源输入的有功功率(c)电源输入的视在功率(d)转子的电磁功率1-9.电力系统除了发电厂和电能用户外，还有(b)。(a)高压输电线(b)电力网(c)变电站(d)变电所1-10.如图1-10所示电路中，电流表A0的读数为(c)。(a)14A(b)10.8A(c)9.2A(d)6A浙江工业大学考试命题纸图1-10RXLA1A0A210A4A第3页二、填空题（每题3分，共10题）2-1.在图2-1所示电路中，电路原已稳定，在t=0时，开关S断开，电路的时间常数τ=1s。2-2．某交流二端网络的端口电压Vtu)sin(2100，端口输入的电流Ati)120sin(250，则此网络的性质是电感性（电阻性/电感性/电容性）2-3．一组星形连接的三相对称负载由三相对称电源供电，每相负载的电阻为8Ω，感抗为6Ω。电源电压03802sin(60)AButV。则A相电流AI226.87A。2-4．低压配电系统中TT系统是指电源变压器中性点接地，电气设备外壳采用保护接地的配电系统。2-5．电击又分为单相触电、两相触电和跨步电压触电三种。2-6.三相异步电动机在运行中提高其供电频率，该电动机的转速将增加。(增大/减小/基本不变)2-7.欲使电动机反转，可采取的方法是将电动机端线中任意两根对调后接电源。2-8.已知某用电设备的复阻抗Z=(3+j4)Ω，则其功率因数cosφ为0.6。2-9.实验测得某有源二端线性网络的开路电压为12V，短路电流为10A。当外接电阻为4.8Ω时，该电阻通过的电流I为2A。2-10.已知某三相四线制电路的线电压38013ABUV，380107BCUV，380133CAUV，当t=12s时，三个相电压之和为0。浙江工业大学考试命题纸100k100kSt=0+100V–+uC–10μFCiC图2-1第4页三、（10分）计算下图中的电压U5。解：231,2,312364(0.6)364RRRRRR将U1和R1,2,3与U4和R4都化为电流源，如图(a)所示。将图(a)化简为图(b)所示。其中12(510)15SSSIIIAA1,2,3401,2,34321.232RRRRR05051.21591.20.8SRIIARR5550.897.2URIV浙江工业大学考试命题纸2分1分R1=0.6ΩR2=6ΩR3=4ΩR5=0.8Ω+U5–+U4–R4=2Ω20V+U1=15V–R1233IS1R5+U5–0.8R42IS25A10A图(a)ISR01.2+U5–R50.8I5图(b)15A2分2分1分2分第5页四、（9分）在图示电路中，已知U=220V，R1=10Ω，X1=103Ω，R2=20Ω，试求各个电流1I、2I、I及端口的平均功率P。解：设为参考相量或cos220113cos303630PUIW2分2分浙江工业大学考试命题纸R22I1IIR1jX1+U-2分2分1分第6页五、（11分）已知一台三相异步电动机的技术数据如下：PN=3kW、UN=380V，星形联结，ηN=87%，f1=50Hz，nN=1480r/min，cosφN=0.86，Tst/TN=1.4，Tmax/TN=2。求：(1)电动机的磁极对数，额定转差率；(2)电动机的额定转矩和额定电流；(3)电源电压为0.9UN时，电动机能否带额定负载起动？(4)负载转矩TL=0.5TN时，能否采用星形-三角形降压起动？解：(1) nN=1480r/min，则同步转速n0=1500r/min，电动机的磁极对数...
