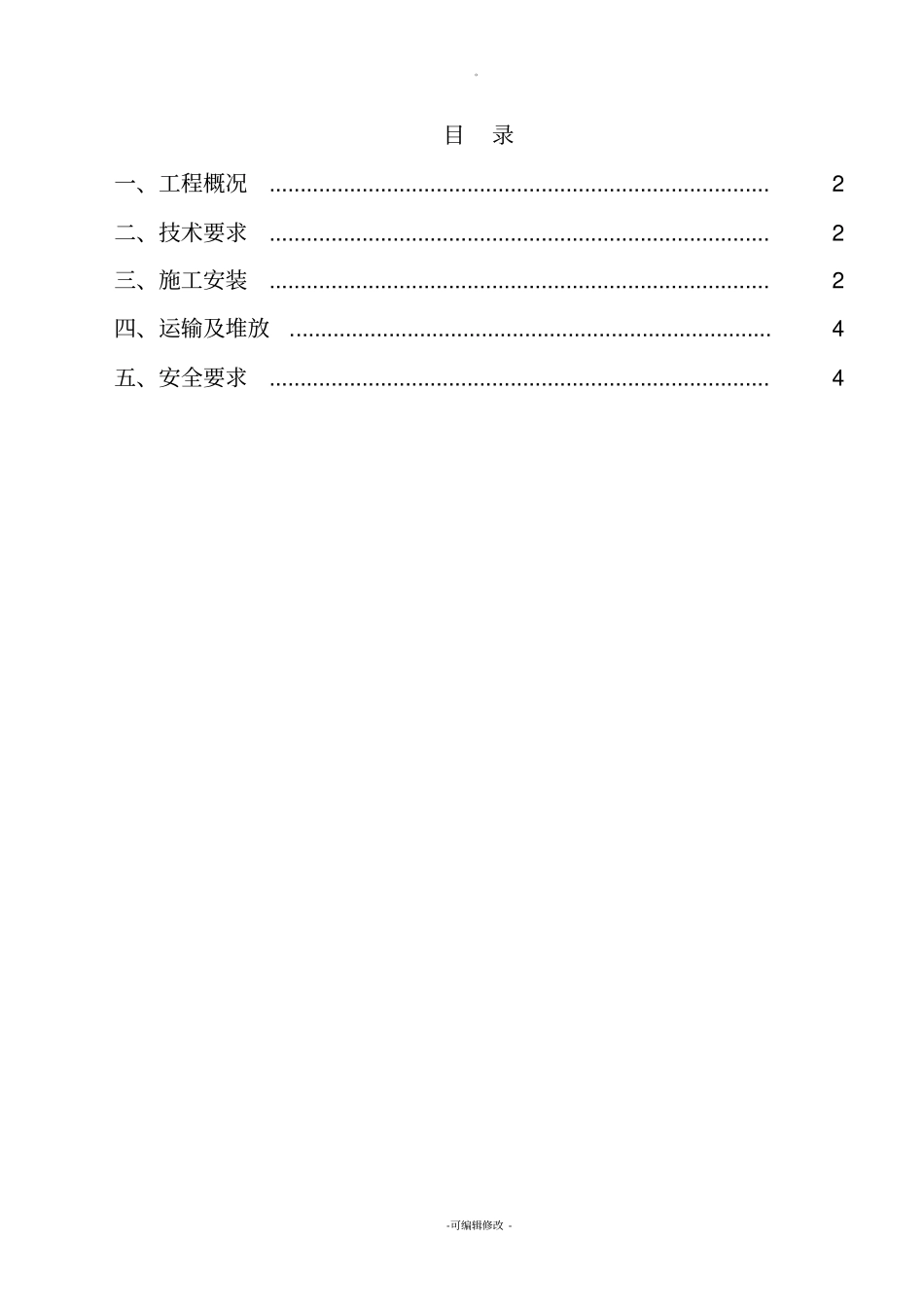

。-可编辑修改-目录一、工程概况.................................................................................2二、技术要求.................................................................................2三、施工安装.................................................................................2四、运输及堆放..............................................................................4五、安全要求.................................................................................4。-可编辑修改-一、工程概况1、本工程的烟道是指住宅楼的厨房及卫生间中的排风道，排风道是专业厂家预制的成品，现场在结构施工中将正负零以楼层板的孔洞预留好；每户两个，具体位置见标准层平面图，建筑层数：1#、7#、9#楼为19（20）层，建筑高度60.75m；2#、6#楼为20（21）层，建筑高度63.75m；3#、8#楼为21（22）层，建筑高度66.75m；4#、11#楼为9＋11层，建筑高度33.75m；5#、10#楼为11层，建筑高度33.75m；排风道总工程量约2732米。每个烟道的尺寸、制作要求、安装要点见图集04SJ108和附图。2、材料要求2.1排风道为预制薄壁排气管道，采用高强水泥砂浆和玻璃纤维布制成，型号为PW12（320*240）、PW24（340*300）、PC12（340*300）和PC24（460*400）；排气口尺寸为φ150mm，排气孔留洞高度为2.15m。2.2本工程标准层中排风道标准长度为3000mm。2.3屋顶防倒灌风帽采用混凝土预制，轻质装饰板拼制或铝合金冲压模制。3、作业条件3.1烟道的施工安装应在厨房内隔墙砌筑完毕后，地坪、墙面及顶棚粉刷施工前进行。3.2出屋面排风道风帽安装应在屋面保温隔热层、防水层施工之前进行。二、技术要求1、、外观质量：排风道内外表面应光滑平直，不得有凸凹不平，麻面，裂缝。2、尺寸允许偏差：排风道两端部平面应方正，截面对角线误差≤3mm，壁厚误差≤±2mm，侧向弯曲误差≤4mm，长度误差≤4mm，并不得有扭曲现象。3、副烟道进气口下隔板应封闭严密，不得有空隙，尺寸应上下对齐。三、施工安装1施工操作工艺措施及主要做法要求1.1排风道首层安装时，地面必须采用1:2水泥砂浆找平。如下图：2.2排风道应自下而上逐层安装，每安装好一层排风道，在排风道顶端管道长边两侧距边。-可编辑修改-50mm处各放一根Φ14钢筋，该钢筋长度应比预留孔长100mm，两端各有50mm搁置在楼板上。同时在上一层排风道的底部下口相应位置用老虎钳钳出两个凹口，使上下排风道连接口之间紧密吻合。底层排烟道的底部应密封，不得漏气。2.3安装排风道前，应检查楼板预留孔及排风道的安装方向位置，弹出中心线，然后在排风道垂直面两侧也弹出中心线。排风道就位时应对准中心线，周边用木锲固定，挂直线校直，上下排风道结合面满涂防水油膏，再支底模，用C20细石混凝土分两次将预留孔的缝隙浇捣密实并捣成高于楼板面50mm的防水反口。节点图如下：1、结构施工中按照图集预留洞为450×510，洞的预留采用现浇板上安装竹胶板钉制的盒子，在混凝土终凝后拆除预埋盒，形成的留洞每层的平面位置要一致，上下对照，尺寸一致。2、排风道的施工安装，安装前必须对排风道进行检查，并校对型号，清理排风道毛边。排风道系统应竖直向上布置。3、排风道安装顺序应自下而上逐层安装,首层安装时必须用1：2水泥砂浆找平，每5层做一次承托处理。4、排风道定位应按建筑平面结合现场实际情况划线，烟道就位要对准烟道中心线，就位正确无误后，用小木楔临时固定，检查上下两个烟道接头处的缝隙，烟道是否对准，再用C20细石混凝土在楼板与排风道间的间隙支吊模窝嵌密实平整。（顶部内部窝嵌C20细石混凝土宜在上一层烟道就位前完成）以相同方法逐层向上安装，待细石混凝土完全凝固。-可编辑修改-后，拔去临时定位木楔，再用C20细石混凝土嵌实，保证不漏气，不渗水，随后在烟道与墙面、楼板水平面接触处用密封膏嵌实（排风道下端部为了防止渗漏水，在靠墙部位的密封膏应嵌到踢脚线高度），待地坪、墙面、平顶粉刷完成，使烟道更为牢固，达到密封要求。5、出屋面烟道应在屋面保温隔热层、防水层施工前进行。6、有管线穿越需在烟...
