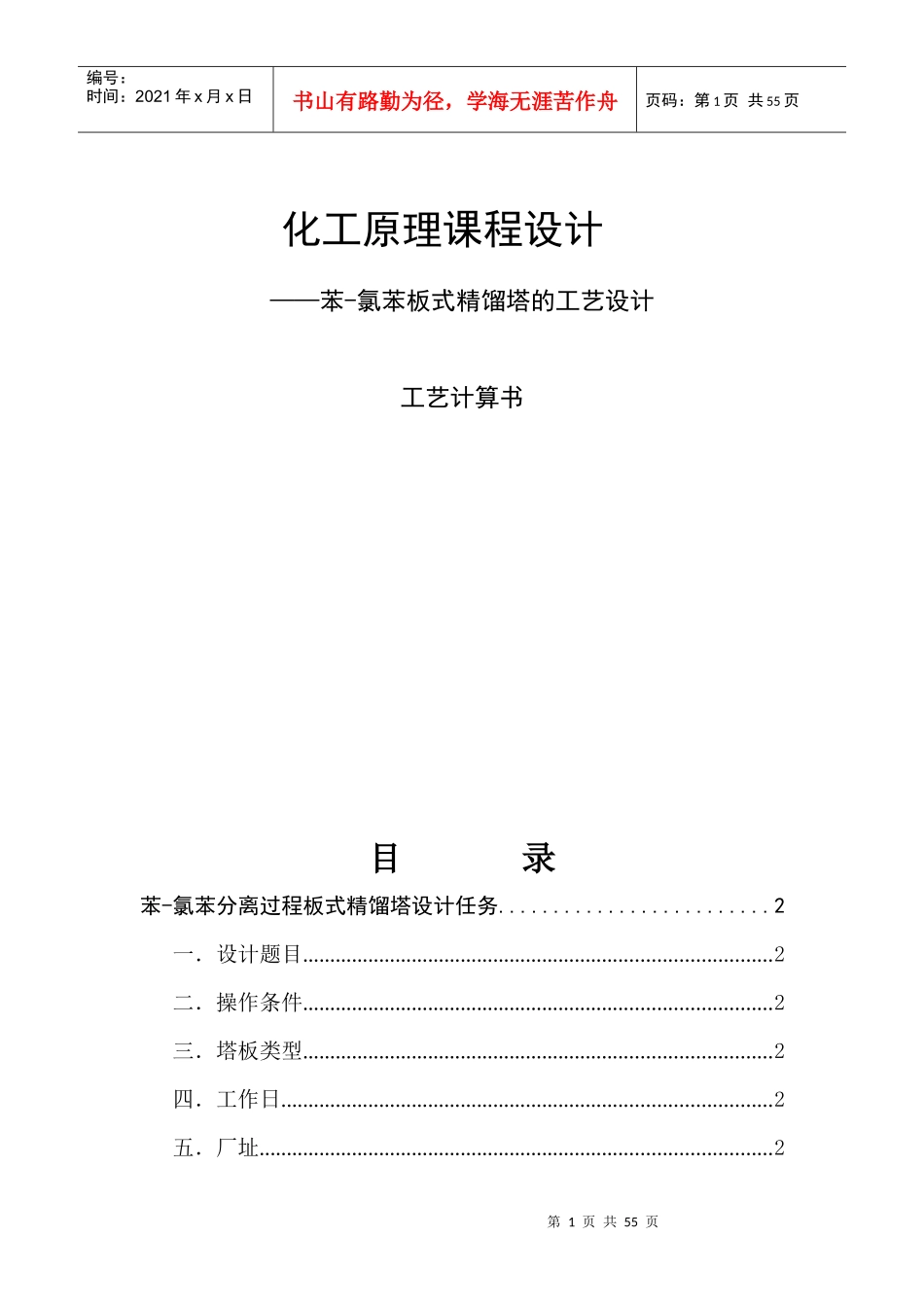

第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页化工原理课程设计——苯-氯苯板式精馏塔的工艺设计工艺计算书目录苯-氯苯分离过程板式精馏塔设计任务.........................2一．设计题目......................................................................................2二．操作条件......................................................................................2三．塔板类型......................................................................................2四．工作日..........................................................................................2五．厂址..............................................................................................2第2页共55页第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页六．设计内容......................................................................................2七．设计基础数据..............................................................................3设计方案..................................................7一．设计方案的思考..........................................................................7二．设计方案的特点..........................................................................7三．工艺流程......................................................................................7苯-氯苯板式精馏塔的工艺计算书.............................7一．设计方案的确定及工艺流程的说明..........................................8二．全塔的物料衡算..........................................................................8三．塔板数的确定..............................................................................9四．塔的精馏段操作工艺条件及相关物性数据的计算................12五．精馏段的汽液负荷计算............................................................15六．塔和塔板主要工艺结构尺寸的计算........................................15七．塔板负荷性能图........................................................................20八．附属设备的的计算及选型........................................................23筛板塔设计计算结果.......................................33设计评述.................................................34一．设计原则确定............................................................................34二．操作条件的确定........................................................................34设计感想.................................................36第3页共55页第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页苯-氯苯板式精馏塔的工艺设计苯-氯苯分离过程板式精馏塔设计任务一．设计题目设计一座苯-氯苯连续精馏塔，要求年产纯度为99.8%的氯苯5t/h，塔顶馏出液中含氯苯不高于2%。原料液中含氯苯为35%（以上均为质量分数）。二．操作条件1.塔顶压强4kPa（表压）；2.进料热状况自选；3.回流比自选；4.塔底加热蒸汽压力506KPa(表压)；5.单板压降不大于0.7kPa；三．塔板类型筛板或浮阀塔板（F1型）。第4页共55页第3页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共55页四．工作日每年300天，每天24小时连续运行。五．厂址厂址为安阳地区。六．设计内容1.精馏塔的物料衡算；2.塔板数的确定；3.精馏塔的工艺条件及有关物性数据的计算；4.精馏塔的塔体工艺尺寸计算；5.塔板主要工艺尺寸的计算；6.塔板的流体力学验算；7.塔板负荷性能图；8.精馏塔接管尺寸计算；9.筛塔板的工艺设计计算结果总表对设计过程的评述和有关问题的讨论。第5页共55页第4页共55页编号：...
