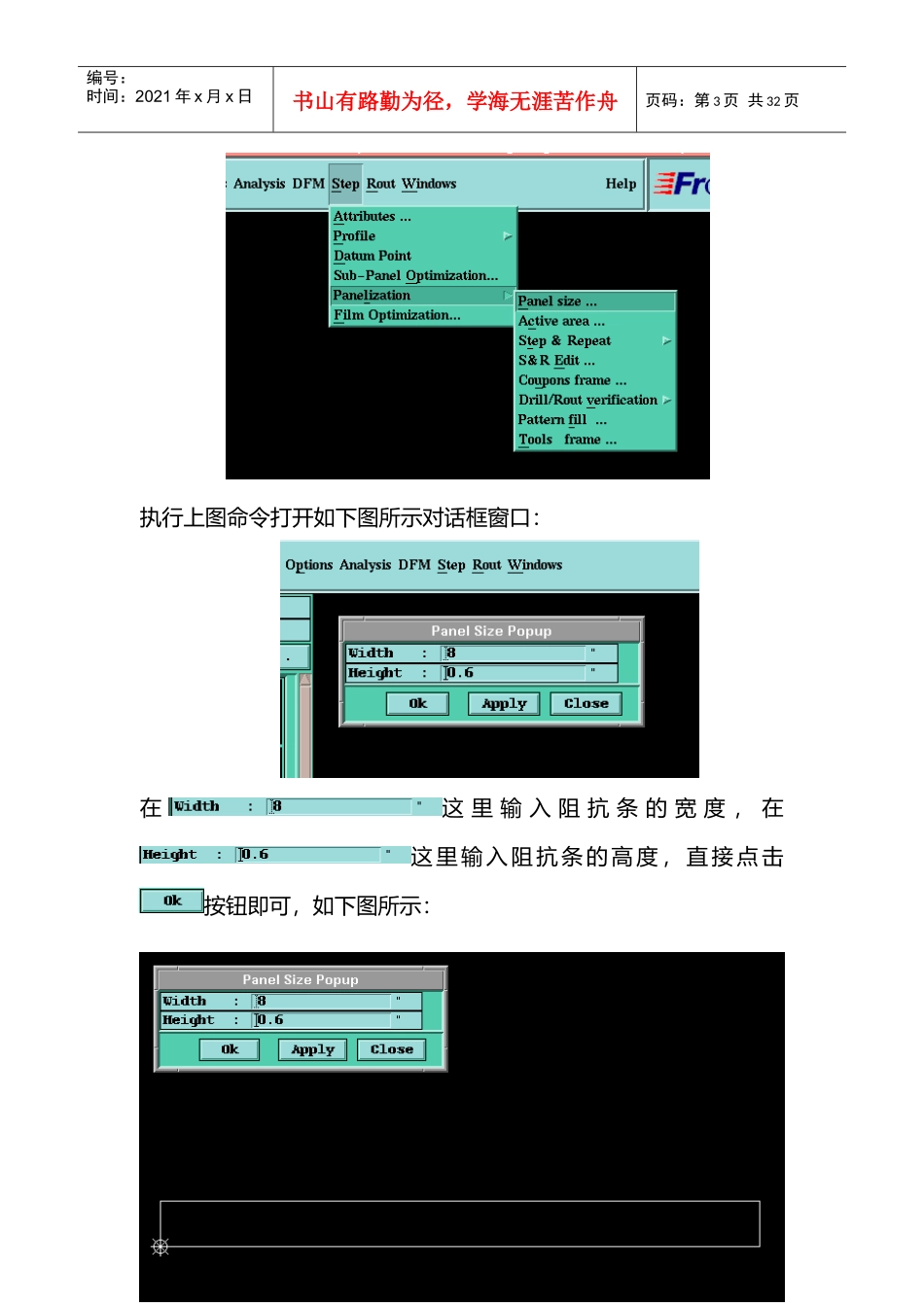

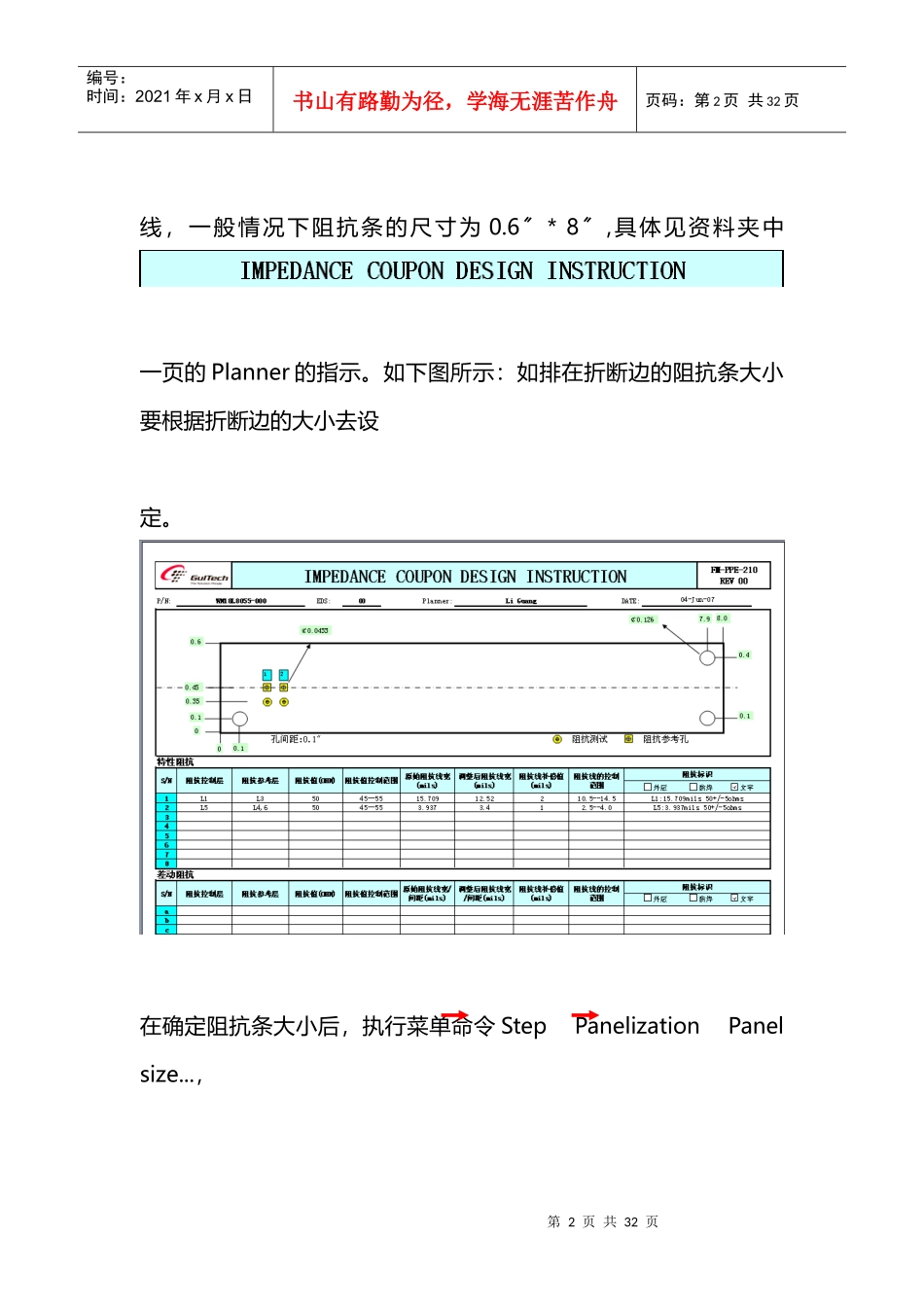

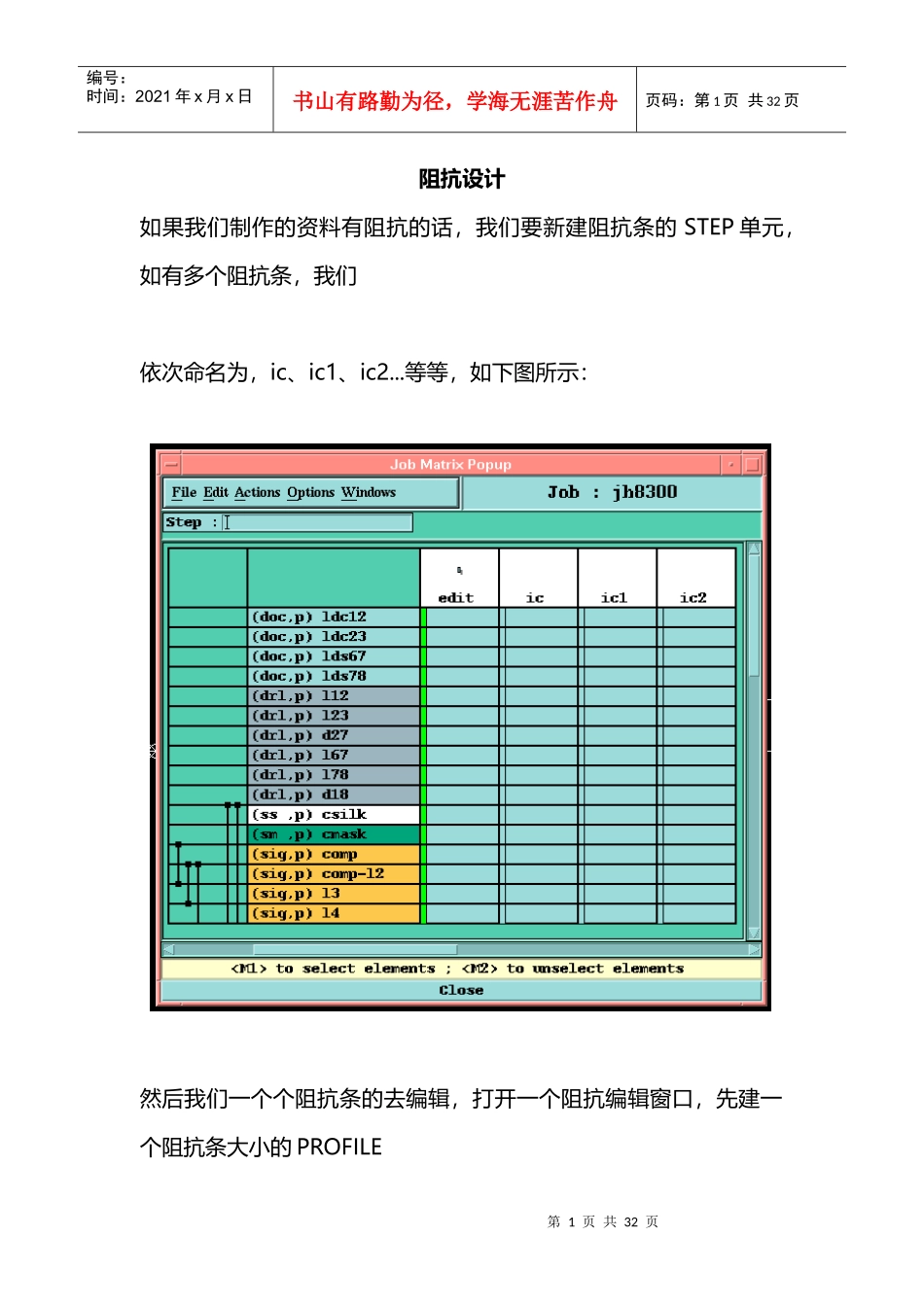

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页阻抗设计如果我们制作的资料有阻抗的话，我们要新建阻抗条的STEP单元，如有多个阻抗条，我们依次命名为，ic、ic1、ic2...等等，如下图所示：然后我们一个个阻抗条的去编辑，打开一个阻抗编辑窗口，先建一个阻抗条大小的PROFILE第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页线，一般情况下阻抗条的尺寸为0.6〞*8〞,具体见资料夹中一页的Planner的指示。如下图所示：如排在折断边的阻抗条大小要根据折断边的大小去设定。在确定阻抗条大小后，执行菜单命令StepPanelizationPanelsize...，第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页执行上图命令打开如下图所示对话框窗口：在这里输入阻抗条的宽度，在这里输入阻抗条的高度，直接点击按钮即可，如下图所示：第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页然后再根据PROFILE线去建OUTLINE线，执行菜单命令StepProfileCreateRout...,如下图所示：执行上图所示命令打下如下图所示的对话框窗口：第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页在上图的这里点击选择OUTLINE层，在这里输入建OUTLINE的宽度，直接点击按钮即可。如下图所示：然后打开钻孔层，根据Planner的指示，根据阻抗示意图在钻孔层添加阻抗孔和定位孔，如下图所示：第6页共32页第5页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共32页43.3mil的孔为阻抗孔，126mil的孔为阻抗条成型定位孔，添加阻抗孔和定位孔可以通过增加物件命令去实现，点击增加物件按钮，再选择增加PAD按钮，然后在输入阻抗孔的大小，如43.3mil,在添加钻孔的时候尽量先把孔的属性加上去，阻抗孔肯定是PTH孔，而定位孔肯定是NPTH孔，点击这里，然后再点击后面的“”处，弹出如下图所示的对话框：第7页共32页第6页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共32页然后在上图输入“drill”并回车，如下图：然后用鼠标点击上图的处，显示如下图所示：然后再用鼠标双击处，在上图的右边窗口会有如下图所示显第8页共32页第7页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共32页示：然后关闭上图的对话框，如下图所示：现在加上去的钻孔就有孔属性了。然后点击如下图所示位置，选择Profile的左下角，将阻抗孔先加于Profile线的左下角，如下图所示：第9页共32页第8页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共32页再选择这里并双击后，然后点击窗口下方的执行按钮，将阻抗孔加于Profile线的左下角，如下图所示：然后根据示意图上的坐标我们将上图加的阻抗孔移到相应的位置，如坐标为（0.25、0.25）,然后选择并移动，在窗口左下角处选择相对坐标按钮，然后输入我们的坐标值并回车即可，如下图所示：第10页共32页第9页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共32页移动后的钻孔如下图所示：然后根据示意图上所示阻抗孔的个数，将上图所加的孔在X方向和Y方向上复制几个，注意我们阻抗孔的测试孔和参考孔的中心间距一定是100mil，特殊情况依Planner的指示，然后我们执行阵列COPY的菜单命令EditCopyStep&Repeat...,如下图所示：第11页共32页第10页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共32页打开上图阵列复制对话窗口，如下图所示：在输入X方向的阻抗孔个数，在输入Y方向阻抗孔的个数在输入X、Y方向阻抗孔的中心距，数据填好后，直接点按钮即可将原先选中的一个阻抗孔在X和Y方向按要求复制出来。第12页共32页第11页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共32页有时阻抗条两端都有阻抗孔，按同样方法添加，阻抗孔添加好后，用同样的方法添加阻抗定位孔，注意阻抗定位...
