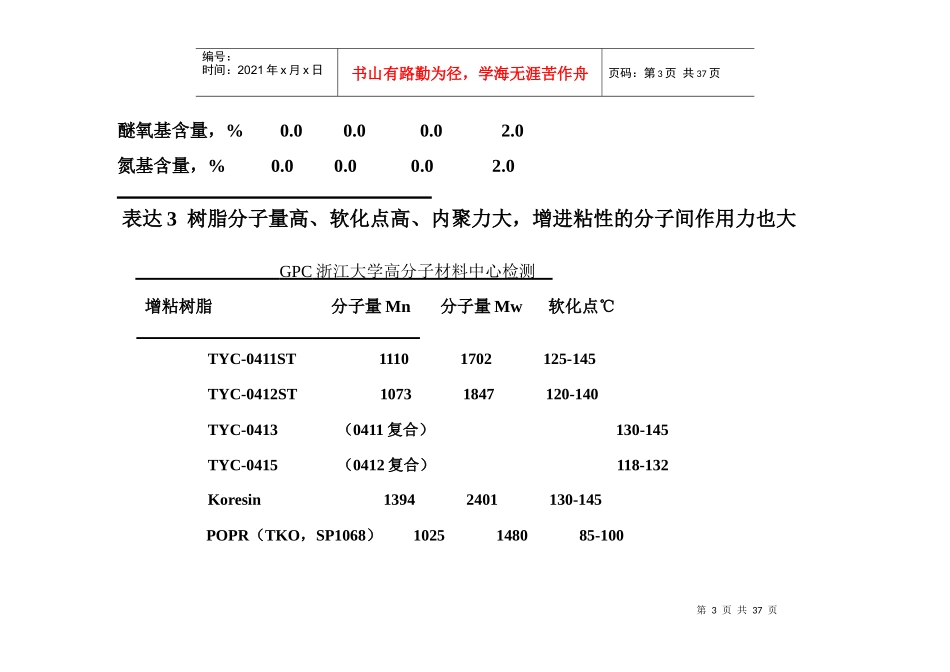

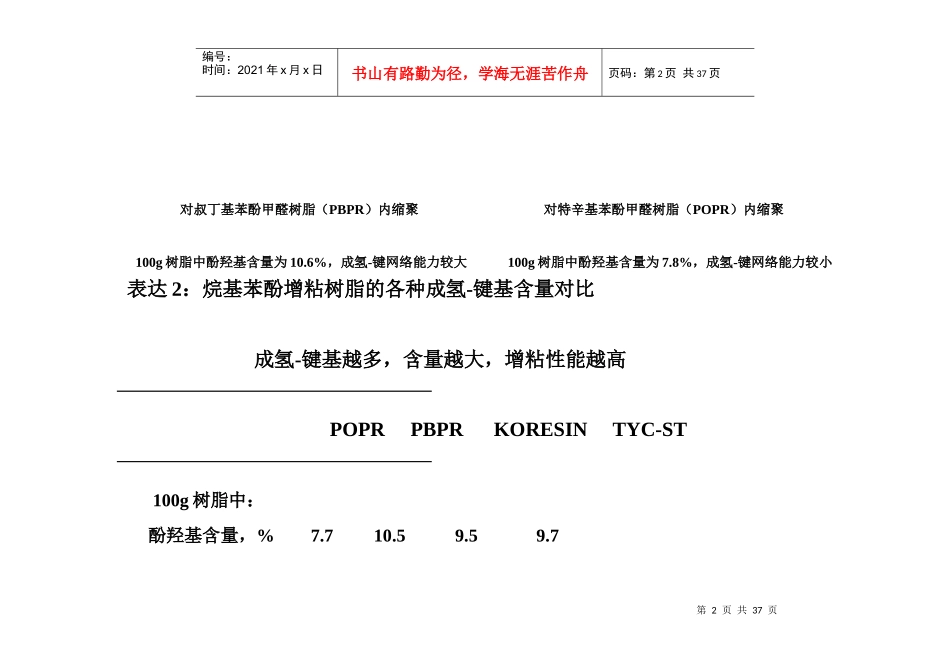

2版橡胶助剂与配合技术2VIP免费

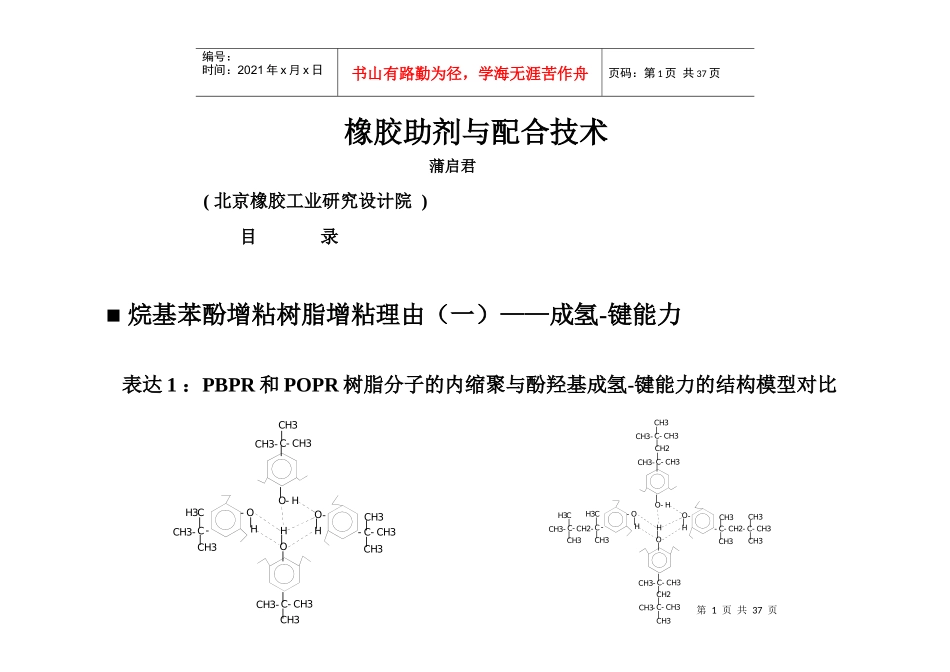

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页橡胶助剂与配合技术蒲启君(北京橡胶工业研究设计院)目录■烷基苯酚增粘树脂增粘理由（一）——成氢-键能力表达1：PBPR和POPR树脂分子的内缩聚与酚羟基成氢-键能力的结构模型对比|O-H-O|H|O|H-O|H|C-CH3|CH3CH3--C-CH3||CH3|C-CH3|CH3CH3--C|CH3|CH3CH3-CH3|O-H-O|H|O|H-O|H|C-CH3|CH2CH3--C-CH2-C-CH3||CH3|C-CH3|CH2CH3--C|CH3|CH3CH2-CH3|C-CH3|CH3-CH3|CH3|CH3|C-CH3|CH3-CH3C-|CCH3-|CH3H3第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页对叔丁基苯酚甲醛树脂（PBPR）内缩聚对特辛基苯酚甲醛树脂（POPR）内缩聚100g树脂中酚羟基含量为10.6%，成氢-键网络能力较大100g树脂中酚羟基含量为7.8%，成氢-键网络能力较小表达2：烷基苯酚增粘树脂的各种成氢-键基含量对比成氢-键基越多，含量越大，增粘性能越高POPRPBPRKORESINTYC-ST100g树脂中：酚羟基含量，%7.710.59.59.7第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页醚氧基含量，%0.00.00.02.0氮基含量，%0.00.00.02.0表达3树脂分子量高、软化点高、内聚力大，增进粘性的分子间作用力也大GPC浙江大学高分子材料中心检测增粘树脂分子量Mn分子量Mw软化点℃TYC-0411ST11101702125-145TYC-0412ST10731847120-140TYC-0413（0411复合）130-145TYC-0415（0412复合）118-132Koresin13942401130-145POPR（TKO，SP1068）1025148085-100第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页PBPR（TKB，204）8131008130-145204-C7881050118-132表达4树脂热粘性大、增进粘性的分子间作用力也大丁基苯酚树脂和辛基苯酚树脂的高温粘性（厘泊）温度，℃TYC-ST对-叔丁基苯酚甲醛树脂对-特辛基苯酚甲醛树脂18073302901904823150200115075□内聚力（cohesion）——分子间相互作用力产生的内聚现象，或内聚力、二次成键力、粘结力。第5页共37页第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页内聚力是树脂高温粘度的高低产生的原因。□自粘性（autohesion）——相邻同质胶料接触，在界面上产生的粘附力、自粘力。■烷基苯酚增粘树脂增粘理由（二）——树脂分子结构比对POPR（甲醛型）PBPR（甲醛型）Koresin（乙炔型）|OH|C-CH3CH3-|CH2|C-CH3CH3-|CH3-(CH2-|OH|C-CH3CH3-|CH2|C-CH3CH3-|CH3-)n|OH|C-CH3CH3-|CH2|C-CH3CH3-|CH3CH2-|OH|C-CH3CH3-|CH3-(CH2-|OH|C-CH3CH3-|CH3-)n|OH|C-H3CH3-|CH3CH2-|OH|C-CH3CH3-|CH3-(CH-|OH|C-CH3CH3-|CH3-)n|OH|C-H3CH3-|CH3CH-|CH3|CH3第6页共37页第5页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共37页TYC-0411STTYC-0411（B）SL-1401STSL-1402ST（甲醛型+谜型）■增粘试验———试验表述在胶料中配加低于0.75份的烷基酚醛树脂增粘剂，胶料并不显示出增粘性能。当配合量达到0.75份后才开始显示出增粘性能，而且随配合量增加，胶料粘性也随之增加。如果配合量达到2份，会出现粘性最佳值。这个事实说明，这个增粘剂配加量，按分子尺寸可以通过酚羟基的极性力穿过胶料层的(HOCH2CH2)2N-CH2-(|OH|CH-CH3-CH3|CH3-CH2-O-CH2-|OH|CH-CH3|CH3-CH3-CH2-)n|OH|CH-CH3-CH3|CH3)m(--CH2-N-(CH2CH2OH)2第7页共37页第6页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共37页界面形成一个氢键网络结构，从而获得胶料界面层之间的最佳的自粘性能。由此，可以认为，0.75份可视作开始形成氢键网络的最低量，当然实用胶料添加这个量是不行的，因为这还不能形成有效的氢键网络。只有当树脂达到最佳实用配合量(通常为2-6份时，才可使胶料具有最佳表面极性，产生最佳粘性。■增粘作用模型第8页共37页第7页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共37页第9页共37页第8页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共37页胶料自粘...
