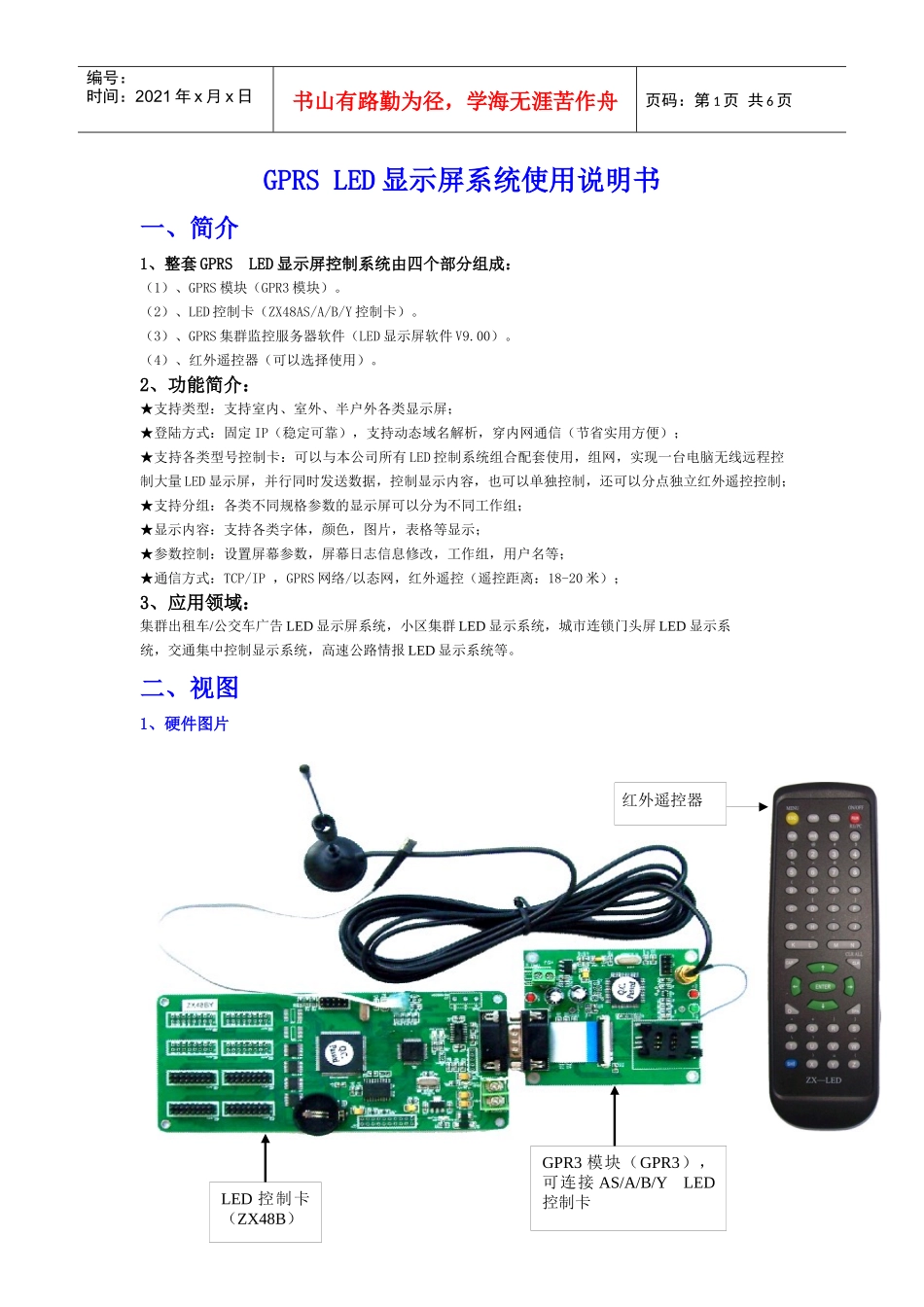

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页GPRSLED显示屏系统使用说明书一、简介1、整套GPRSLED显示屏控制系统由四个部分组成：（1）、GPRS模块（GPR3模块）。（2）、LED控制卡（ZX48AS/A/B/Y控制卡）。（3）、GPRS集群监控服务器软件（LED显示屏软件V9.00）。（4）、红外遥控器（可以选择使用）。2、功能简介：★支持类型：支持室内、室外、半户外各类显示屏；★登陆方式：固定IP（稳定可靠），支持动态域名解析，穿内网通信（节省实用方便）；★支持各类型号控制卡：可以与本公司所有LED控制系统组合配套使用，组网，实现一台电脑无线远程控制大量LED显示屏，并行同时发送数据，控制显示内容，也可以单独控制，还可以分点独立红外遥控控制；★支持分组：各类不同规格参数的显示屏可以分为不同工作组；★显示内容：支持各类字体，颜色，图片，表格等显示；★参数控制：设置屏幕参数，屏幕日志信息修改，工作组，用户名等；★通信方式：TCP/IP，GPRS网络/以态网，红外遥控（遥控距离：18-20米）；3、应用领域：集群出租车/公交车广告LED显示屏系统，小区集群LED显示系统，城市连锁门头屏LED显示系统，交通集中控制显示系统，高速公路情报LED显示系统等。二、视图1、硬件图片LED控制卡（ZX48B）GPR3模块（GPR3），可连接AS/A/B/YLED控制卡红外遥控器第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页2、软件主界面三、设置GPR3模块1、设置IP地址或域名:点击设置按件2、弹出以下窗口：输入密码：168然后按确认键3、弹出以下窗口:用直通串口线把屏幕控制卡与电脑串口连接好，在此设置栏里设置好控制卡屏幕的参数后再按更新屏参按件，参数设置成功时软件右下角提示：第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页4、点击屏通信设置5、显示以下界面设置此窗口中的参数时先用条直通串口线把GPRS模块与电脑串口连接好，第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页按，右下角状态栏显示，设置GPRS成功，把GPRS模块通过串口连接控制卡，并打开电源。四、启动GPRS服务器重新选择通信模式为：GPRS网络模式按下：，启动服务器。然后退出设置窗口，当GPRS控制系统在正常工作状态，便自动连接服务器。①选中串口模式或者GPRS（串口模式更新GPRS模块参数）③登陆方式选择：固定IP或者域名登陆（如果IP是动态的，可以选择域名登陆，申请一个固定域名，域名登陆可代替固定IP登陆）④输入服务器固定IP地址或者域名可根据网络质量来设置⑤输入服务器端口号⑥同一工作组内的显示屏规格尺寸必须一致,相同规格的显示屏建议设置成相同一个工作组，不同规格的显示屏选择不同的工作组⑦改好所有的参数后,按下设置按件，设置成功软件右下角提示：GPRS设置成功。如果不成功请检查串口线或串口号有没有选对，改正后再设置显示屏名称助记符按此按件可以增加工作组（不同规格的显示屏需要放在不同的工作组内）按此按件删除工作组监听：启动监听整个网络所有终端第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页选中要发送的屏或工作组单击鼠标右键。退出根据网络质量设置延时时间日志：显示此显示屏最近一次更新显示内容的日期时间用户名：显示屏助记名称，在GPRS模块设置参数时设定工作组：此显示屏所在的工作组，在GPRS模块设置参数时设定可随意编辑内容可以选择不同工作组，对选中的工作组内的显示屏进行单屏发送数据或群发送数据，选中所有工作组即可对所有显示屏群发信息第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页可以选择控制，单独发送，群发：显示屏内容、屏幕参数，显示屏日志，打开/关闭功能。网络路由IP设置，端口设置，动态域名申请，固定IP申请等如果有不明白，请联系我们公司技术部。建议，服务器软件挂在网络环境好的，最好申请一个固定IP，如果是普通网络上网作为服务器（如普通ADSL），最好在晚上12点...
