保安村站深基坑安全专项施工方案培训资料VIP专享VIP免费

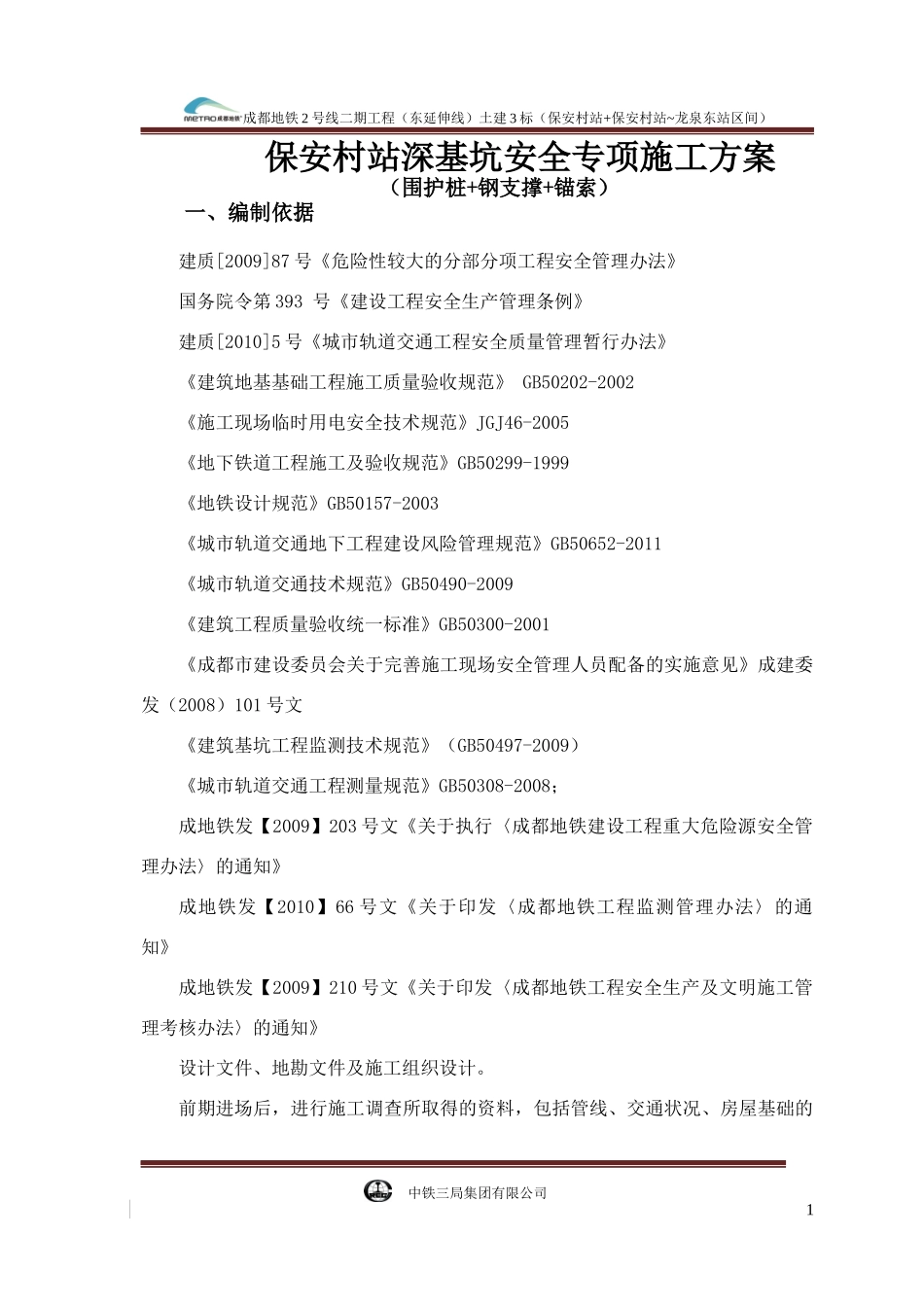

成都地铁2号线二期工程（东延伸线）土建3标（保安村站+保安村站~龙泉东站区间）保安村站深基坑安全专项施工方案（围护桩+钢支撑+锚索）一、编制依据建质[2009]87号《危险性较大的分部分项工程安全管理办法》国务院令第393号《建设工程安全生产管理条例》建质[2010]5号《城市轨道交通工程安全质量管理暂行办法》《建筑地基基础工程施工质量验收规范》GB50202-2002《施工现场临时用电安全技术规范》JGJ46-2005《地下铁道工程施工及验收规范》GB50299-1999《地铁设计规范》GB50157-2003《城市轨道交通地下工程建设风险管理规范》GB50652-2011《城市轨道交通技术规范》GB50490-2009《建筑工程质量验收统一标准》GB50300-2001《成都市建设委员会关于完善施工现场安全管理人员配备的实施意见》成建委发（2008）101号文《建筑基坑工程监测技术规范》（GB50497-2009）《城市轨道交通工程测量规范》GB50308-2008；成地铁发【2009】203号文《关于执行〈成都地铁建设工程重大危险源安全管理办法〉的通知》成地铁发【2010】66号文《关于印发〈成都地铁工程监测管理办法〉的通知》成地铁发【2009】210号文《关于印发〈成都地铁工程安全生产及文明施工管理考核办法〉的通知》设计文件、地勘文件及施工组织设计。前期进场后，进行施工调查所取得的资料，包括管线、交通状况、房屋基础的中铁三局集团有限公司1成都地铁2号线二期工程（东延伸线）土建3标（保安村站+保安村站~龙泉东站区间）构造形式等。二、工程概况保安村站位于龙泉驿区龙环一路、龙平路和龙西路交叉口地下，车站全长为172.4m，标准段宽度为19.2m，深度约为16.2m。车站中心里程为YDK53+504.000，起终点里程为YDK53+434.600～YDK53+607.000，地下两层,为10.5米岛式站台车站。车站标准段及东侧盾构井的结构形式采用单柱双跨矩形框架结构，西侧盾构井的结构形式采用双柱三跨矩形框架结构。车站设置四个出入口及两组风亭，均在本期采用明挖顺作法施工。1、地理位置保安村站位于龙泉驿区龙环一路和龙平路交叉口，成东西走向；车站东南侧为怡和新城C区，建筑物距离附属基坑最近处为6.5m，距离主体基坑最近处为18.5m；车站西南侧为怡和新城A区，建筑物距离基坑60m以上；车站西北侧为怡和新城E区，建筑物距离基坑最近处为75m；车站东北侧为空地，规划为怡和新城F区。（见附图1位置图）2、地质情况地表多为第四系人工填筑（Q4ml）的杂填土和素填土，其下依次为第四系中更新统冰水沉积（Q2fgl）粘土、粉质粘土及白垩系上统灌口组（K2g）泥岩。根据钻探揭示，本站按岩土层层序，从上至下分序为：（1）第四系全新统人工填土层（Q4ml）素填土（①1）：杂色，松散，主要由混凝土、碎砖及少量碎石组成，该层场地内均有分布，层厚1.0m。为修建城市道路时填筑而成。素填土（①2）：以粘性土为主，土均匀性差，多为欠压密土，结构疏松，多具强度较低、压缩性高、受压易变性特点，层厚0.5m～3.7m。（2）第四系中更新统冰水沉积层（Q2fgl）粘土（③）：以粘粒为主，粘性较强，干强度高，韧性高，层厚12.5m～中铁三局集团有限公司2成都地铁2号线二期工程（东延伸线）土建3标（保安村站+保安村站~龙泉东站区间）19.0m。粉质粘土（④）：干强度中等，韧性中等，层厚4.5m～11.9m。（3）白垩系上统灌口组地层（K2g）及白垩系上统夹关组地层（K2j）本场地基岩顶板起伏较大，基岩顶板埋深22.2m～29.4m，与上覆第四系地层呈不整合接触。基岩以泥岩为主。根据岩层风化程度不同，将其分为三个亚层：全风化泥岩（⑨1）：紫红色、褐红色，泥质胶结，风化剧烈，原岩基本结构被破坏，仅局部可见原岩结构及层理，呈土状。强风化泥岩（⑨2）：紫红色、褐红色，泥质结构，泥质胶结，风化较剧烈，节理、裂隙发育，岩心多呈半岩半土状、碎块状、角砾状，岩质软，碎块手可折断或捏碎。中风化泥岩（⑨3）：紫红色，褐红色夹灰绿色、灰白色条纹，中～厚层状，泥质结构，泥质胶结，节理、裂隙发育，岩心多呈柱状、碎块状，泥岩质较软，易风化，遇水易软化。（见附图2地质断面图）2-1保安村站地层饼状图3、保安村站水文情况中铁三局集团有限公司3保安村站地层饼状图硬塑粘土57%可...
