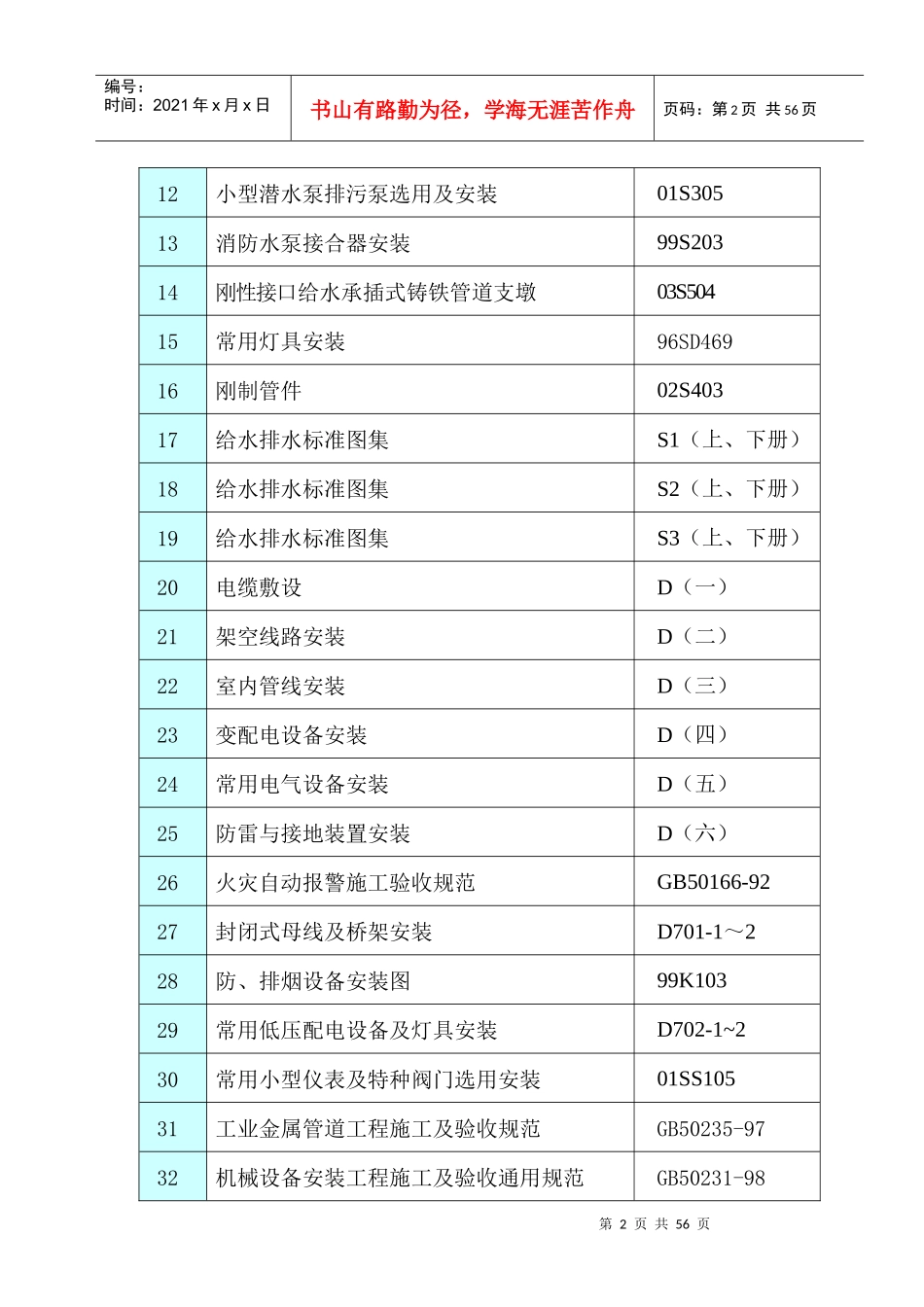

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页一、工程概况及编制依据（一）工程概况涞水818工程L122号建筑物设备安装工程位于河北省涞水县永阳镇，建筑面积：11479.65m2。（二）编制依据1、工程招标文件。2、施工图纸。3、现行建筑工程质量检验评定标准。4、国家现行主要建筑结构施工及验收规范或规定。序号规范、规程名称编号1给排水及采暖验收规范GB50242-20022通风与空调验收规范GB50243-20023电气验收规范GB50303-20024自动喷水系统验收规范GB50261-965砌体工程施工质量验收规范GB50203-20026室外消火栓安装01S2017等电位联结安装97SD5678给水塑料管安装02SS405-1～49电缆桥架安装86SD16910雨水斗01S30211贮水罐选用及安装01SS123第2页共56页第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页12小型潜水泵排污泵选用及安装01S30513消防水泵接合器安装99S20314刚性接口给水承插式铸铁管道支墩03S50415常用灯具安装96SD46916刚制管件02S40317给水排水标准图集S1（上、下册）18给水排水标准图集S2（上、下册）19给水排水标准图集S3（上、下册）20电缆敷设D（一）21架空线路安装D（二）22室内管线安装D（三）23变配电设备安装D（四）24常用电气设备安装D（五）25防雷与接地装置安装D（六）26火灾自动报警施工验收规范GB50166-9227封闭式母线及桥架安装D701-1～228防、排烟设备安装图99K10329常用低压配电设备及灯具安装D702-1~230常用小型仪表及特种阀门选用安装01SS10531工业金属管道工程施工及验收规范GB50235-9732机械设备安装工程施工及验收通用规范GB50231-98第3页共56页第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页二、施工布署及准备（一）施工阶段划分整个施工过程可划分六个控制阶段，按各阶段的特点进行调整落实、检查、控制、施工进度、施工质量、安全生产、文明施工的统筹协调工作，划分方法如下：1.施工准备阶段。2.主体预留、预埋施工阶段。3.电气部分施工阶段。4.水、暖、通风工程施工阶段。5.安装部分调试阶段6.扫尾工程及交工验收阶段。（二）工艺流程1、电气部分（1）配电箱安装工艺流程：设备进场检验→弹线定位→明装配电箱螺栓固定暗装配电箱→盘面组装→箱体固定→绝缘摇测。（2）配电柜安装工艺流程：设备进场检验→设备搬运→柜体稳装→柜上母带配→柜二次回路配线→柜试验调整→送电试运行验收。（3）工艺流程：灯具、开关、插座的检验→组装→安装接线→通电试运行。（4）预留箱盒位置→灯头盒定位→灯头盒固定→敷设管路→管路连接→切第4页共56页第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页断→弯曲→跨接地线→变形缝的处理→管路防腐（5）测量管路、盒及吊杆的位置→预制加工管道、吊杆→管路敷设→管路连接→变形缝处理（6）选择导线→穿带线→扫管→放线及断线→导线与带线的绑扎→管内穿线→导线连接→接头包扎→线路检查绝缘摇测。（7）接地体→接地干线→支架→引下线敷设→避雷针→避雷网→避雷带及均压环。2、给排水部分（1）安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道防腐和保温→管道冲洗。（2）安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→闭水试验→通球试验。（3）安装准备→干管安装→报警阀安装→立管安装→喷洒分层干支管、消火栓及支管安装水流指示器、消防水泵、疝位水箱、水泵结合器安装→管道试压→管道冲洗→喷洒头支管安装（系统综合试水及冲洗）→节流装置安装→报警阀配件、消火栓配件喷洒头安装各系统通水调试。（4）领料→下料→剪切→咬口制作→风口折方→翻边法兰下料→打铆钉孔→焊接→打螺栓孔→铆法兰→刷漆→成型→检验→安装（5）预检→风管→确定标高→制作吊架→设置吊点→安装吊架→风管排列→法兰连接→无法兰连接→安装就位找平找正→检验→保温（6）施工准备→卡架安装→干管安装→立管安装→支管安装→试压→冲洗第5页共56页第4页共56页编号：时间：2021年x月x日书山有路勤为径，学海...
