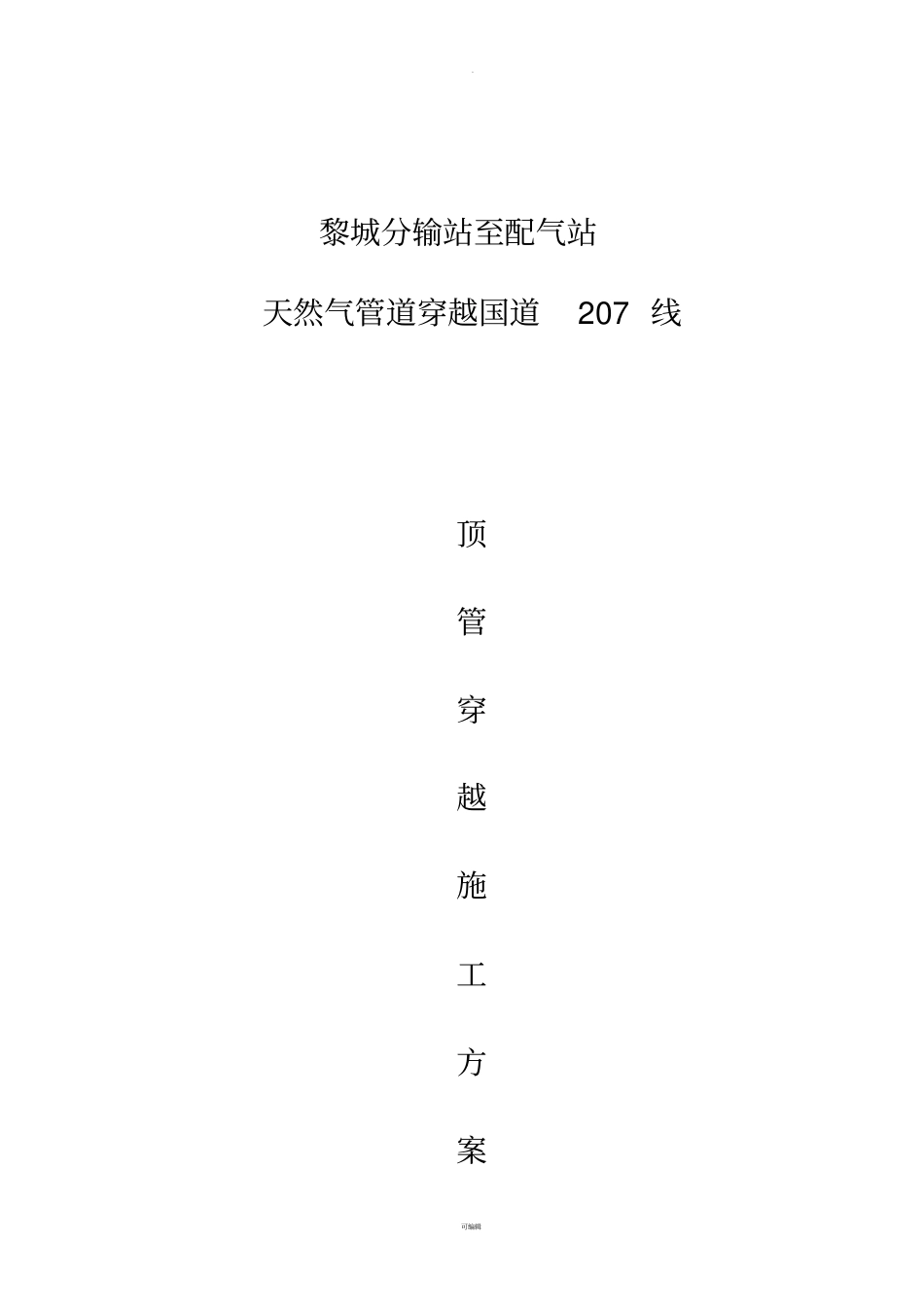

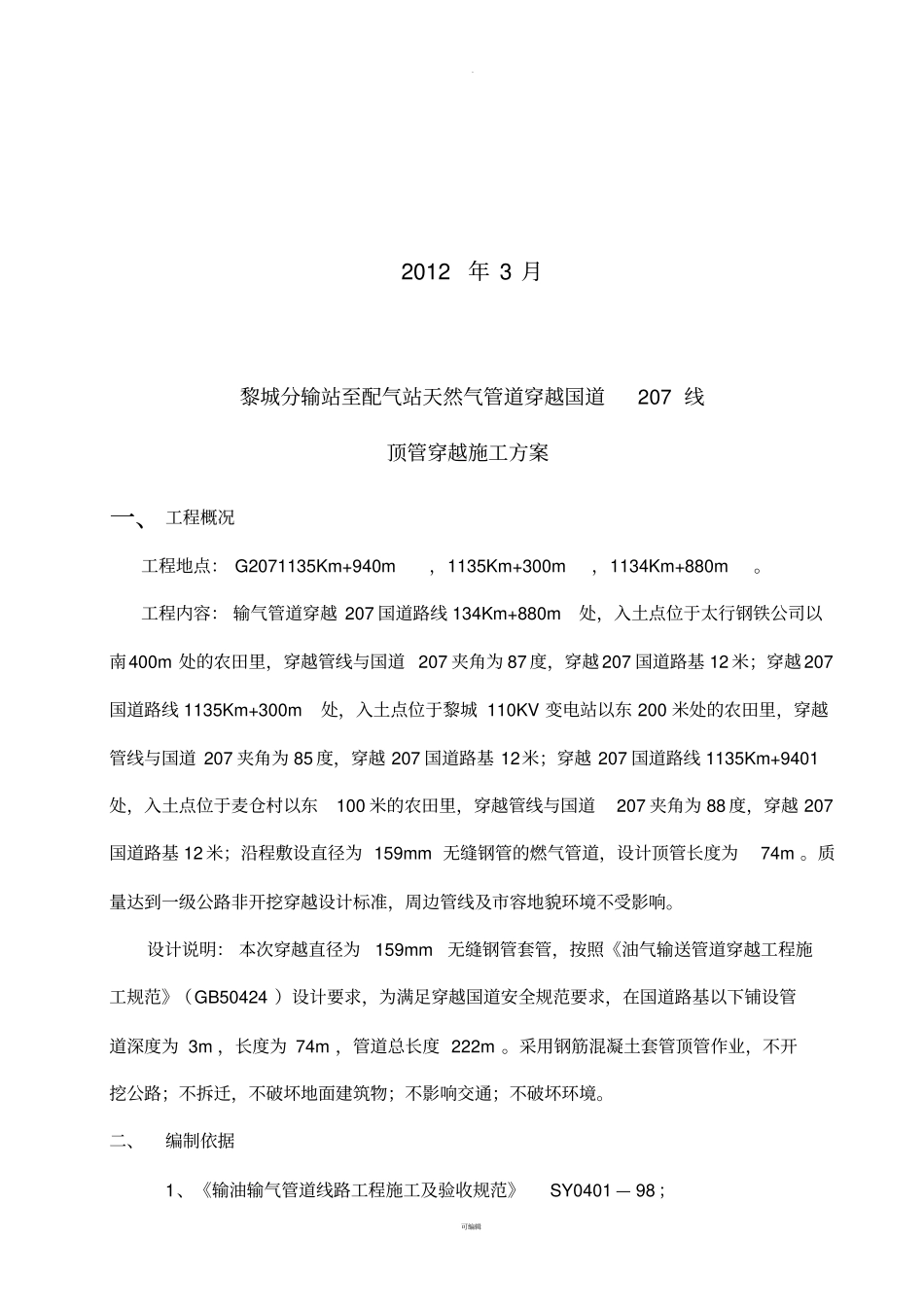

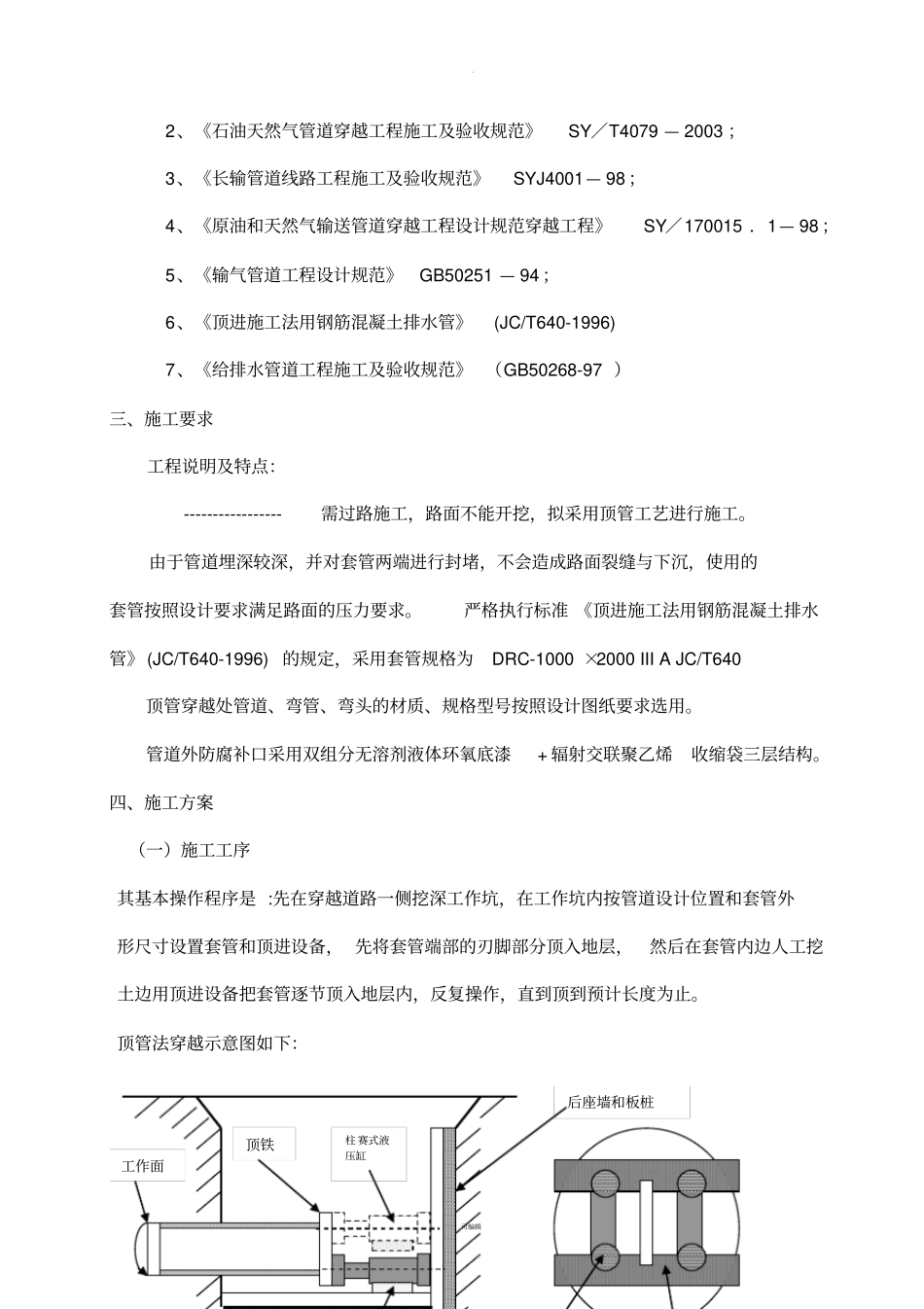

.可编辑黎城分输站至配气站天然气管道穿越国道207线顶管穿越施工方案.可编辑2012年3月黎城分输站至配气站天然气管道穿越国道207线顶管穿越施工方案一、工程概况工程地点：G2071135Km+940m，1135Km+300m，1134Km+880m。工程内容：输气管道穿越207国道路线134Km+880m处，入土点位于太行钢铁公司以南400m处的农田里，穿越管线与国道207夹角为87度，穿越207国道路基12米；穿越207国道路线1135Km+300m处，入土点位于黎城110KV变电站以东200米处的农田里，穿越管线与国道207夹角为85度，穿越207国道路基12米；穿越207国道路线1135Km+9401处，入土点位于麦仓村以东100米的农田里，穿越管线与国道207夹角为88度，穿越207国道路基12米；沿程敷设直径为159mm无缝钢管的燃气管道，设计顶管长度为74m。质量达到一级公路非开挖穿越设计标准，周边管线及市容地貌环境不受影响。设计说明：本次穿越直径为159mm无缝钢管套管，按照《油气输送管道穿越工程施工规范》（GB50424）设计要求，为满足穿越国道安全规范要求，在国道路基以下铺设管道深度为3m，长度为74m，管道总长度222m。采用钢筋混凝土套管顶管作业，不开挖公路；不拆迁，不破坏地面建筑物；不影响交通；不破坏环境。二、编制依据1、《输油输气管道线路工程施工及验收规范》SY0401—98；.可编辑2、《石油天然气管道穿越工程施工及验收规范》SY／T4079—2003；3、《长输管道线路工程施工及验收规范》SYJ4001—98；4、《原油和天然气输送管道穿越工程设计规范穿越工程》SY／170015．1—98；5、《输气管道工程设计规范》GB50251—94；6、《顶进施工法用钢筋混凝土排水管》(JC/T640-1996)7、《给排水管道工程施工及验收规范》（GB50268-97）三、施工要求工程说明及特点：-----------------需过路施工，路面不能开挖，拟采用顶管工艺进行施工。由于管道埋深较深，并对套管两端进行封堵，不会造成路面裂缝与下沉，使用的套管按照设计要求满足路面的压力要求。严格执行标准《顶进施工法用钢筋混凝土排水管》(JC/T640-1996)的规定，采用套管规格为DRC-1000×2000IIIAJC/T640顶管穿越处管道、弯管、弯头的材质、规格型号按照设计图纸要求选用。管道外防腐补口采用双组分无溶剂液体环氧底漆+辐射交联聚乙烯收缩袋三层结构。四、施工方案（一）施工工序其基本操作程序是:先在穿越道路一侧挖深工作坑，在工作坑内按管道设计位置和套管外形尺寸设置套管和顶进设备，先将套管端部的刃脚部分顶入地层，然后在套管内边人工挖土边用顶进设备把套管逐节顶入地层内，反复操作，直到顶到预计长度为止。顶管法穿越示意图如下：顶铁柱赛式液压缸工作面后座墙和板桩.可编辑（二）施工程序（三）现场布置根据设计给定的控制桩位，用经纬仪放出穿越轴线，并定穿越中心桩、施工带边线桩，并撒上灰线。放线时同时放出工作坑和接收坑的位置与尺寸。在穿越至验收的全过程中随时使用测量仪器配合。（附施工平面布置图）（四）管线焊接穿越管段在穿越道路一侧施工作业带内进行组焊、探伤、连头、补口、试压施工，然后将整个管段连通。管道焊接必须按照多方认可的《焊接工艺评定》的要求进行焊前预热等处理。当环境条件不能满足焊接工艺评定所规定的条件时，必须按要求采取措施后才能进行焊接。焊缝焊接完成后，应及时进行外观检查，对外观质量检验不合格者，不得进行无损探伤检测。对焊工当天所焊外观质量检验合格的焊缝全周长进行100%射线探伤检验（Ⅱ级降水、打板桩测量放线挖操作坑和接收坑安装轨道和设备顶管（边顶进边清土）制作顶管靠背停顶退程加顶铁退程加接管检查挖管头土石再顶管检查清除管内土石渣复测管线就位检查管端封堵恢复地貌监理、业主等验收接管顶管.可编辑为合格），对于穿越段还应进行100%超声检验（Ⅱ级为合格），验收标准按《石油天然气钢质管道无损检测》（SY/T4109-2005）执行。（五）顶管施工1.场地布置工作坑和接管坑设置在图纸给定的套管长度的外侧，穿越现场布置图如下：工作坑开挖完毕后,用经纬仪复测穿越中心线和基地标高,基地误差±100mm。工作坑侧壁边坡按土质实际情况确定，并留出安全通道，考虑降水需要，在工作坑的一角设置积水坑。...
