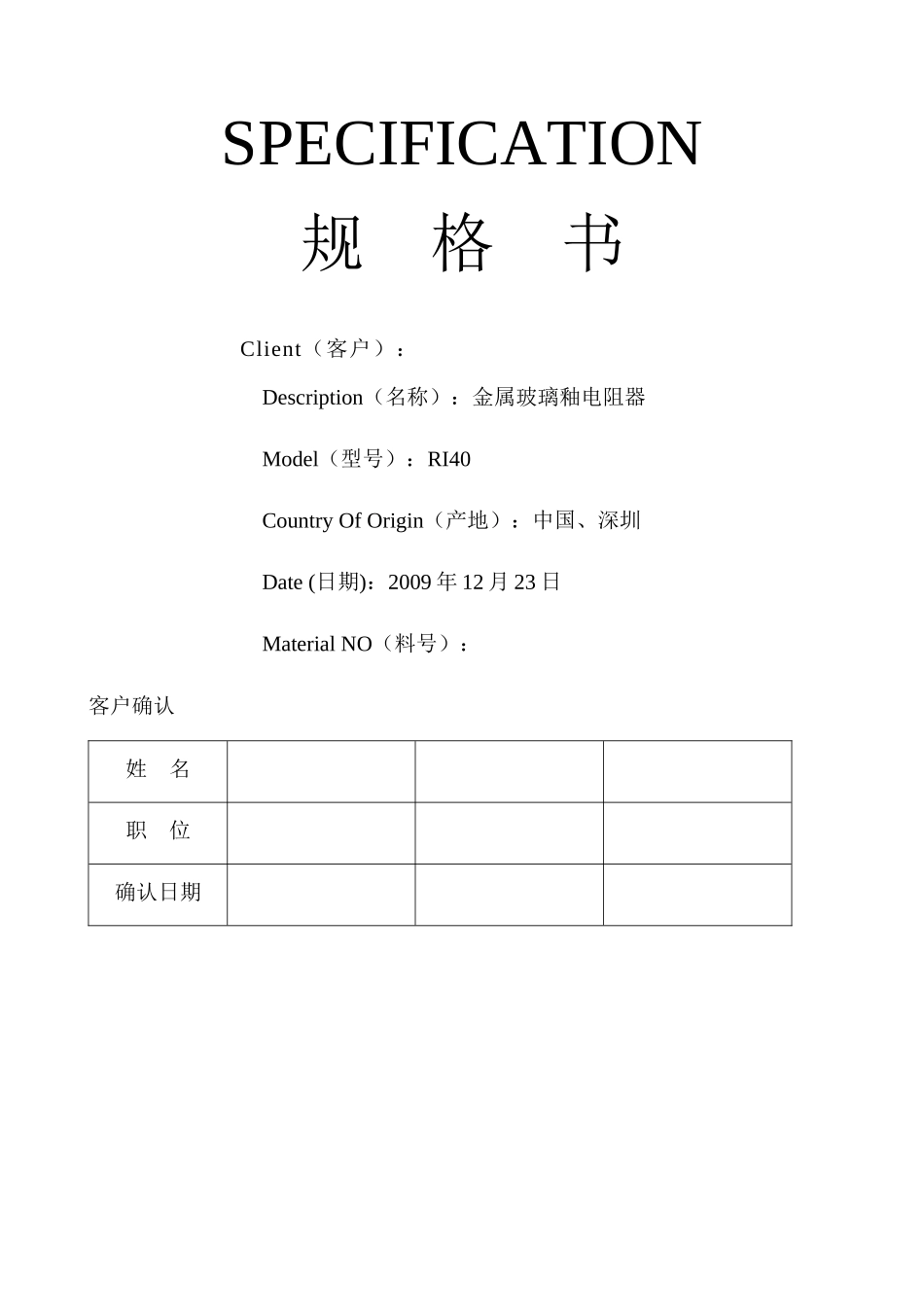

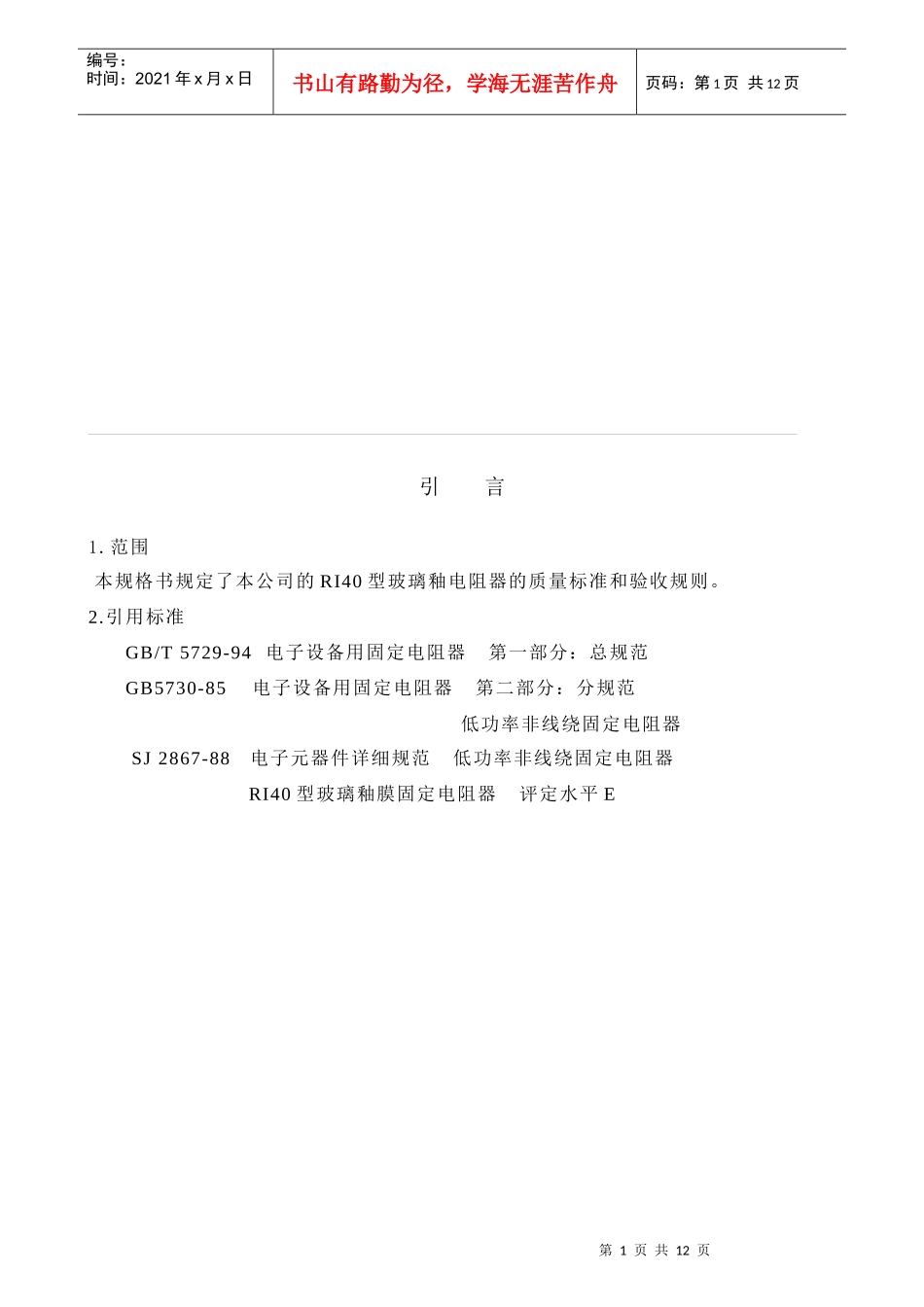

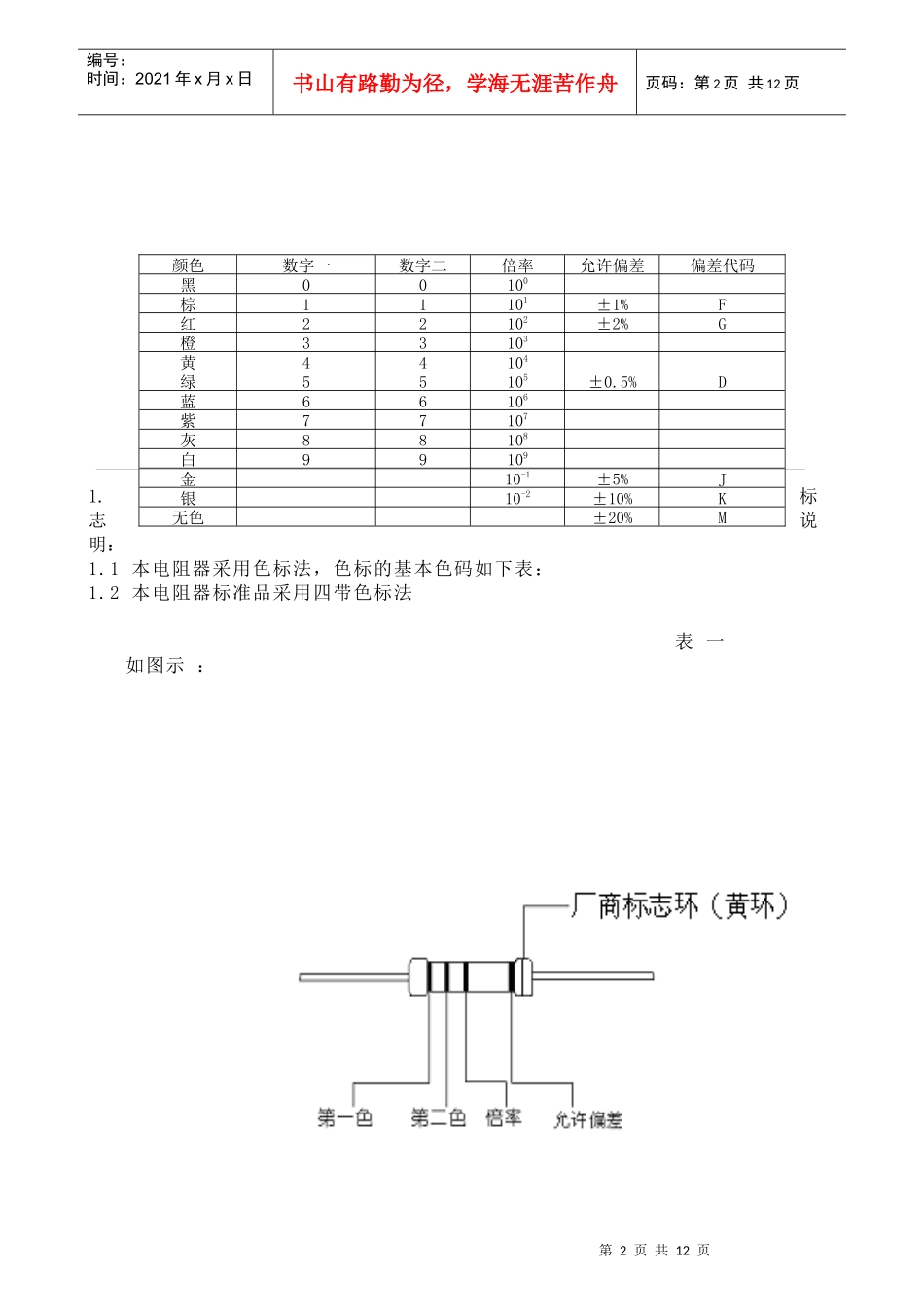

SPECIFICATION规格书Client（客户）：Description（名称）：金属玻璃釉电阻器Model（型号）：RI40CountryOfOrigin（产地）：中国、深圳Date(日期)：2009年12月23日MaterialNO（料号）：客户确认姓名职位确认日期第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页引言1.范围本规格书规定了本公司的RI40型玻璃釉电阻器的质量标准和验收规则。2.引用标准GB/T5729-94电子设备用固定电阻器第一部分：总规范GB5730-85电子设备用固定电阻器第二部分：分规范低功率非线绕固定电阻器SJ2867-88电子元器件详细规范低功率非线绕固定电阻器RI40型玻璃釉膜固定电阻器评定水平E第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页1.标志说明：1.1本电阻器采用色标法，色标的基本色码如下表：1.2本电阻器标准品采用四带色标法表一如图示：颜色数字一数字二倍率允许偏差偏差代码黑00100棕11101±1%F红22102±2%G橙33103黄44104绿55105±0.5%D蓝66106紫77107灰88108白99109金10-1±5%J银10-2±10%K无色±20%M第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页图一2.特性参数表二3.额定值表三型号额定功耗阻值范围阻值偏差最高使用电压最高过负荷电压耐电压RI400.25W1Ω~1000MΩ±1%(F)±5%(J)±5%(G)500V700V5000.5W1000V1500V6001W1500V2500V8002W2000V3000V10003W2500V4000V5W3000V5000V10W～50W～～项目号特性参数试验条件7.4耐电压应无击穿或飞弧现象包箔法,施加电压见表三,1min7.5过载△R≤±（1%R+0.05Ω）2.5倍额定电压(≤最高过负荷电压)，5S7.6可焊性沾锡面积不小于95%260±5℃、2±0.5S8.1引出端强度△R≤±（1%R+0.05Ω）拉力：10N、10±1S弯曲：2×900扭转：2×18008.2耐焊接热△R≤±（1%R+0.05Ω）260±5℃、10±1S8.3温度快速变化△R≤±(1%R+0.05Ω)-55±3℃、30min;155±3℃、30min5次循环8.4振动△R≤±(1%R+0.05Ω)10Hz～500Hz、0.75mm或98m/S2、6h8.5绝缘电阻绝缘阻值≥1GΩ500±50V、1min8.6断续过负荷△R≤±(5%R+0.1Ω)2.5倍额定电压通1S、断25S1000次8.7电阻温度系数TCR≤±200PPM/℃高于室温100℃、恒温30～40min8.8耐久性△R≤±(5%R+0.1Ω)70±2℃、1000h，额定直流电压.8.9气候顺序△R≤±(5%R+0.1Ω)干热：155±2℃16h循环湿热(第一个循环)：55℃24h寒冷：-55±3℃2h低气压：15～35℃8.5KPa±2KPa1h循环湿热(其余循环)：5个循环直流负荷：额定电压1min8.10意外过载纱网圆筒不应燃烧16、25倍额定功率电压，持续5±0.5min；或电阻器开路时为止；8.11稳态湿热△R≤±(5%R+0.1Ω)40±2℃、90～95%RH、56天8.12上限类别温度耐久性△R≤±(5%R+0.1Ω)155±2℃、1000h第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页4.降功耗曲线如下图所示：70℃额100定80功60耗40%200-55020406080100120140155环境温度（℃）图二5.涂装规格5.1涂料涂至端子线最多2mm。5.2端面未涂装部分最多为端面直径的一半，即1/2D。涂料涂至端子线上空白处表示端面未涂装部分图三图四6.外形尺寸：如下图所示（单位mm）图五表四第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页6.1编带规格：如下图示（单位mm）图六表五6.2可以根据用户要求直引线散装或成型（打扁、双波、直弯）图（七）高架打扁成型型号功率L±1ΦD±0.5lφd±0.05备注RI400.25W7.02.426±20.60.5W9.03.41W12.04.20.82W15.05.83W16.56.95W24.08.310W～50W～～～型号功率WP±0.5L±1ΦD±0.5φdl1-l2(max)RI400.25W52±1572.40.61.00.5W93.40.61.0第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页图（八）双波成型图（九）高架不打扁成型7.电气性能及测试规范7.1试验环境：除非另有规定，所有试验和测量都应在IEC68-1第⒌3条的标准试验大气候条件下进行：温度：15～35℃；相对湿度：45%～75%；气压：86～106KPa。7.2外观与外形尺寸电阻器表面应平整光洁...
