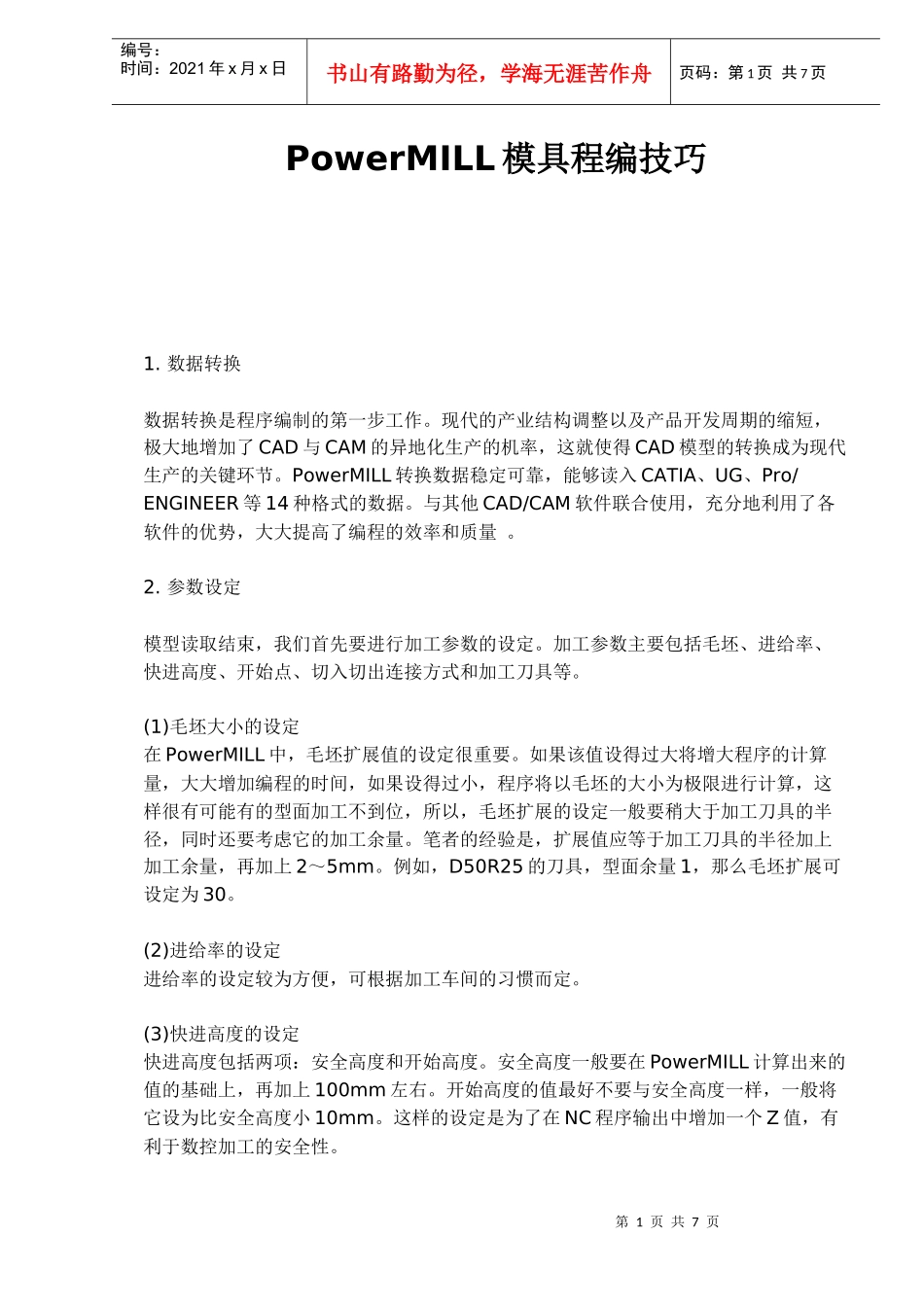

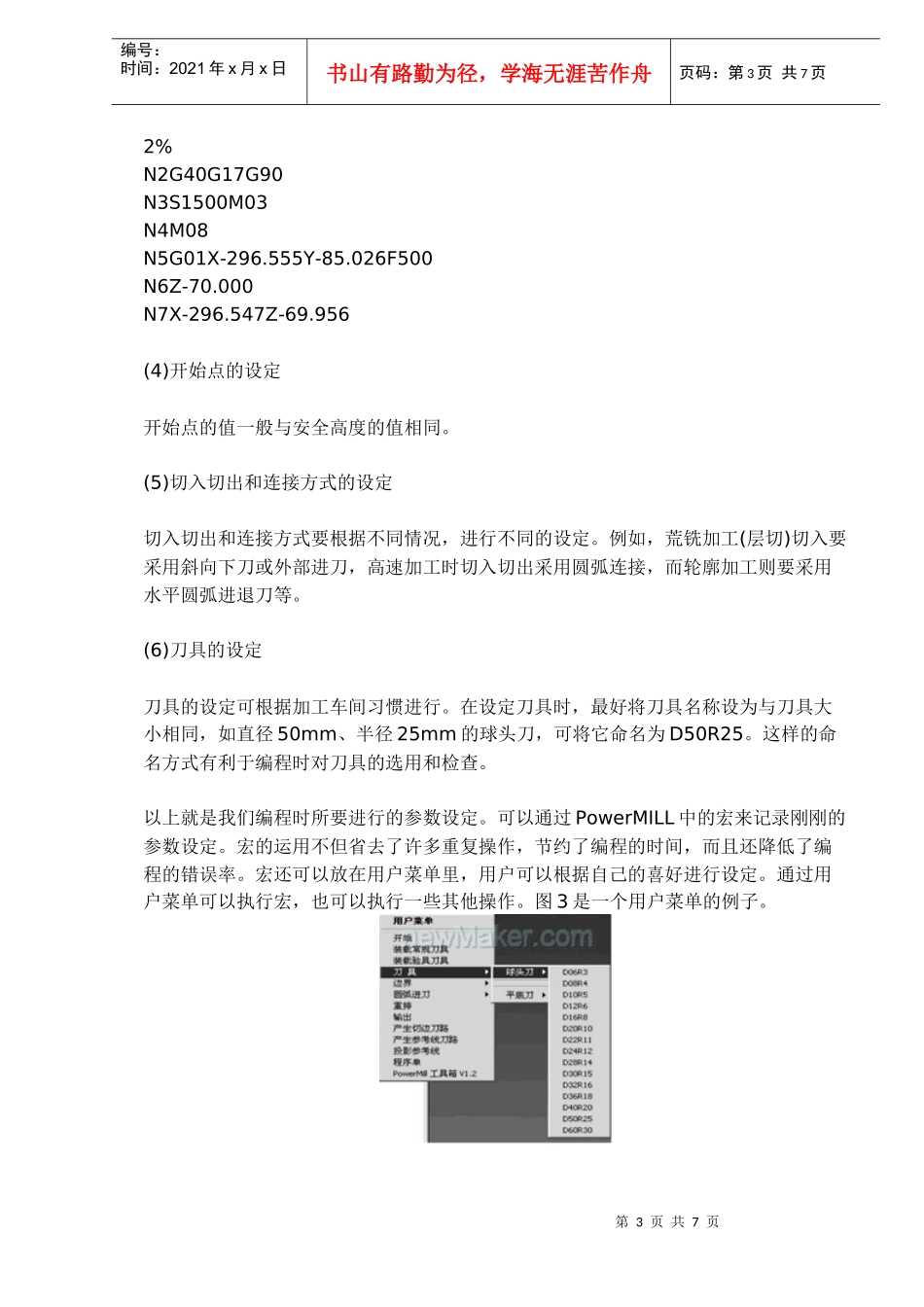

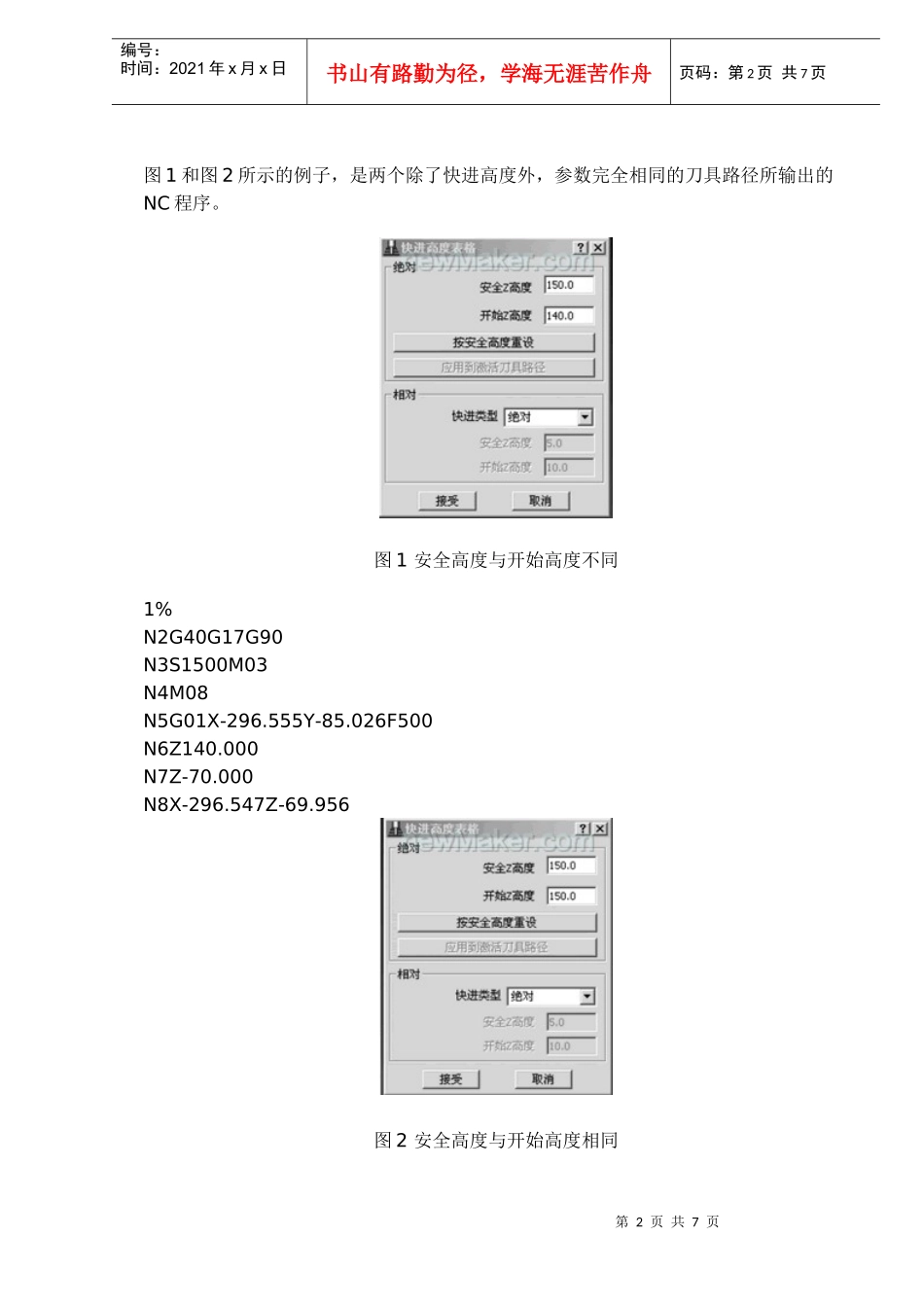

第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页PowerMILL模具程编技巧1.数据转换数据转换是程序编制的第一步工作。现代的产业结构调整以及产品开发周期的缩短,极大地增加了CAD与CAM的异地化生产的机率,这就使得CAD模型的转换成为现代生产的关键环节。PowerMILL转换数据稳定可靠,能够读入CATIA、UG、Pro/ENGINEER等14种格式的数据。与其他CAD/CAM软件联合使用,充分地利用了各软件的优势,大大提高了编程的效率和质量。2.参数设定模型读取结束,我们首先要进行加工参数的设定。加工参数主要包括毛坯、进给率、快进高度、开始点、切入切出连接方式和加工刀具等。(1)毛坯大小的设定在PowerMILL中,毛坯扩展值的设定很重要。如果该值设得过大将增大程序的计算量,大大增加编程的时间,如果设得过小,程序将以毛坯的大小为极限进行计算,这样很有可能有的型面加工不到位,所以,毛坯扩展的设定一般要稍大于加工刀具的半径,同时还要考虑它的加工余量。笔者的经验是,扩展值应等于加工刀具的半径加上加工余量,再加上2~5mm。例如,D50R25的刀具,型面余量1,那么毛坯扩展可设定为30。(2)进给率的设定进给率的设定较为方便,可根据加工车间的习惯而定。(3)快进高度的设定快进高度包括两项:安全高度和开始高度。安全高度一般要在PowerMILL计算出来的值的基础上,再加上100mm左右。开始高度的值最好不要与安全高度一样,一般将它设为比安全高度小10mm。这样的设定是为了在NC程序输出中增加一个Z值,有利于数控加工的安全性。第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页图1和图2所示的例子,是两个除了快进高度外,参数完全相同的刀具路径所输出的NC程序。图1安全高度与开始高度不同1%N2G40G17G90N3S1500M03N4M08N5G01X-296.555Y-85.026F500N6Z140.000N7Z-70.000N8X-296.547Z-69.956图2安全高度与开始高度相同第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页2%N2G40G17G90N3S1500M03N4M08N5G01X-296.555Y-85.026F500N6Z-70.000N7X-296.547Z-69.956(4)开始点的设定开始点的值一般与安全高度的值相同。(5)切入切出和连接方式的设定切入切出和连接方式要根据不同情况,进行不同的设定。例如,荒铣加工(层切)切入要采用斜向下刀或外部进刀,高速加工时切入切出采用圆弧连接,而轮廓加工则要采用水平圆弧进退刀等。(6)刀具的设定刀具的设定可根据加工车间习惯进行。在设定刀具时,最好将刀具名称设为与刀具大小相同,如直径50mm、半径25mm的球头刀,可将它命名为D50R25。这样的命名方式有利于编程时对刀具的选用和检查。以上就是我们编程时所要进行的参数设定。可以通过PowerMILL中的宏来记录刚刚的参数设定。宏的运用不但省去了许多重复操作,节约了编程的时间,而且还降低了编程的错误率。宏还可以放在用户菜单里,用户可以根据自己的喜好进行设定。通过用户菜单可以执行宏,也可以执行一些其他操作。图3是一个用户菜单的例子。第4页共7页第3页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共7页图3用户菜单3.加工策略模具的型面非常复杂,在建模的过程中,稍不注意就会造成多面或少面的现象。参数设定以后,在选定加工策略前,最好要检查一下数字模型。解决这一问题的办法是编制程序前,通过加工策略中的“自动清角”,以小直径球头刀,如R5、R3算出刀具路径。如果型面存在多面或少面现象,刀具路径会在多面或少面处产生多余的刀具路径,如图4、图5所示。通过这样的方法,你就可轻易地发现多面或少面的地方,从而对其进行相应的处理图4模型多面时产生的刀具路径图5模型多面处模具数控加工,一般分为粗加工、局部精加工和精加工等三个部分,也有些精密模具需要进行半精加工和超精加工。(1)粗加工策略粗加工的策略需要根据毛坯的类型和模具型面的情况而定。如果毛坯为锻件或钢件,那么粗加工最好先选用荒铣加工(层切),即PowerMILL中的区域清除,将毛坯的大部第5页共7页第4页共7页编号:时间:2021年x月x日书山有路勤为径...
