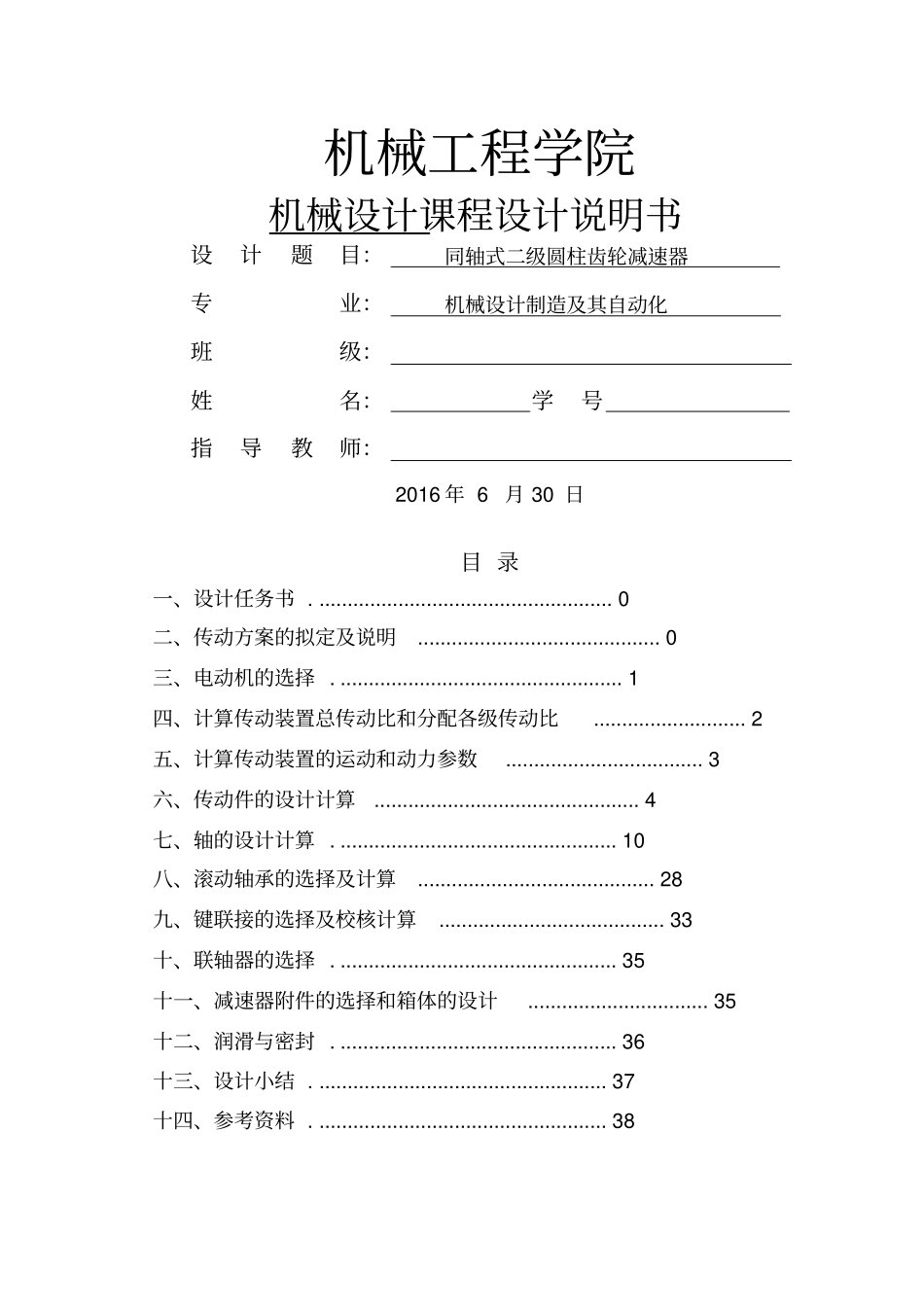

机械工程学院机械设计课程设计说明书设计题目：同轴式二级圆柱齿轮减速器专业：机械设计制造及其自动化班级：姓名：学号指导教师：2016年6月30日目录一、设计任务书.....................................................0二、传动方案的拟定及说明...........................................0三、电动机的选择...................................................1四、计算传动装置总传动比和分配各级传动比...........................2五、计算传动装置的运动和动力参数...................................3六、传动件的设计计算...............................................4七、轴的设计计算..................................................10八、滚动轴承的选择及计算..........................................28九、键联接的选择及校核计算........................................33十、联轴器的选择..................................................35十一、减速器附件的选择和箱体的设计................................35十二、润滑与密封..................................................36十三、设计小结....................................................37十四、参考资料....................................................38设计计算及说明结果一、设计任务书题目：用于带式输送机传动装置的同轴式二级圆柱齿轮减速器。1.基本数据：已知输送带的工作拉力F=2800N,输送带速度v=s,及卷筒直径D=360mm；2.工作情况：两班制工作，连续单向运转，载荷较平稳3.工作寿面：使用期限为10年，每年300个工作日，每日工作16小时；4.制作条件及生产批量：中等规模机械厂制造，可加工7-8级齿轮，小批量生产：5.部件：（1）电动机（2）减速器（3）联轴器（4）输送带（5）输送带鼓轮6.设计工作量：（1）绘制减速器装配图一张（A0或A1）。（2）绘制减速器零件图2两张。（3）编写设计说明书1份。二、传动方案的拟定及说明如图一所示，传动方案采用同轴式二级圆柱齿轮减速箱，减速器的轴向尺寸较大，中间轴较长，刚度较差。常用于输入和输出轴同轴线的场合。图一带式输送机传动系统简图1—电动机；2，4—联轴器；3—减速器；5—滚筒；6—输送带设计计算及说明结果三、电动机的选择和计算1.电动机类型选择按工作要求和工作条件，选用一般用途的Ｙ（IP44）系列三相异步电动机。它为卧式封闭结构。2.电动机容量(1)卷筒轴的输出功率wP(2)电动机的输出功率dP传动装置的总效率2432221式中，4321,,,为从电动机至卷筒轴之间的各传动机构和轴承的效率。由《机械设计课程设计》（以下未作说明皆为此书中查得）表2-2查得：圆柱齿轮传动89.01；弹性联轴器99.02；运输机滚筒69.03；滚动轴承89.04，则故kWPPwd3.68168.03.36(3)电动机额定功率edP由第16章表16-1选取电动机额定功率kWPed4。3.电动机的转速工作机滚筒的转速为经考虑，选定电动机型号为Y132M1-6。设计计算及说明结果1.电动机的技术数据和外形、安装尺寸由表16-1、表16-2查出Y132M1-6型电动机的主要技术数据和外形、安装尺寸，并列表记录备份。型号额定功率(kw)同步转速(r/min)满载转速(r/min)堵转转矩额定转矩最大转矩额定转矩Y132M1-641000960HDEGKL13238803312515四、计算传动装置总传动比和分配各级传动比1.传动装置总传动比2.分配各级传动比因为减速器为同轴式减速器，所以两级减速比相同i=。设计计算及说明结果五、计算传动装置的运动和动力参数1.各轴转速减速器高速轴为Ⅰ轴，中速轴为Ⅱ轴，低速轴为Ⅲ轴，各轴转速为2.各轴输入功率按电动机额定功率edP计算各轴输入功率，即3.各轴转矩电动机轴高速轴Ⅰ中速轴Ⅱ低速轴Ⅲ卷桶轴转速（r/min）960960功率（kW）4转矩（mN）设计计算及说明结果六、传动件的设计计算1.斜齿轮传动设计计算按低速级齿轮设计：小齿轮转矩mNTT146.78Ⅱ1，小齿轮转速min/42.472Ⅱ1rnn，传动比3.882ii。（1）选定齿轮类型、精度等级、材料及齿数①选用斜齿圆柱齿轮②运输机为一般工作机器，速度不高，故选7级精度（GB10095-88）③由《机械设计》（斜齿轮设计部分未作说明皆查此书...
