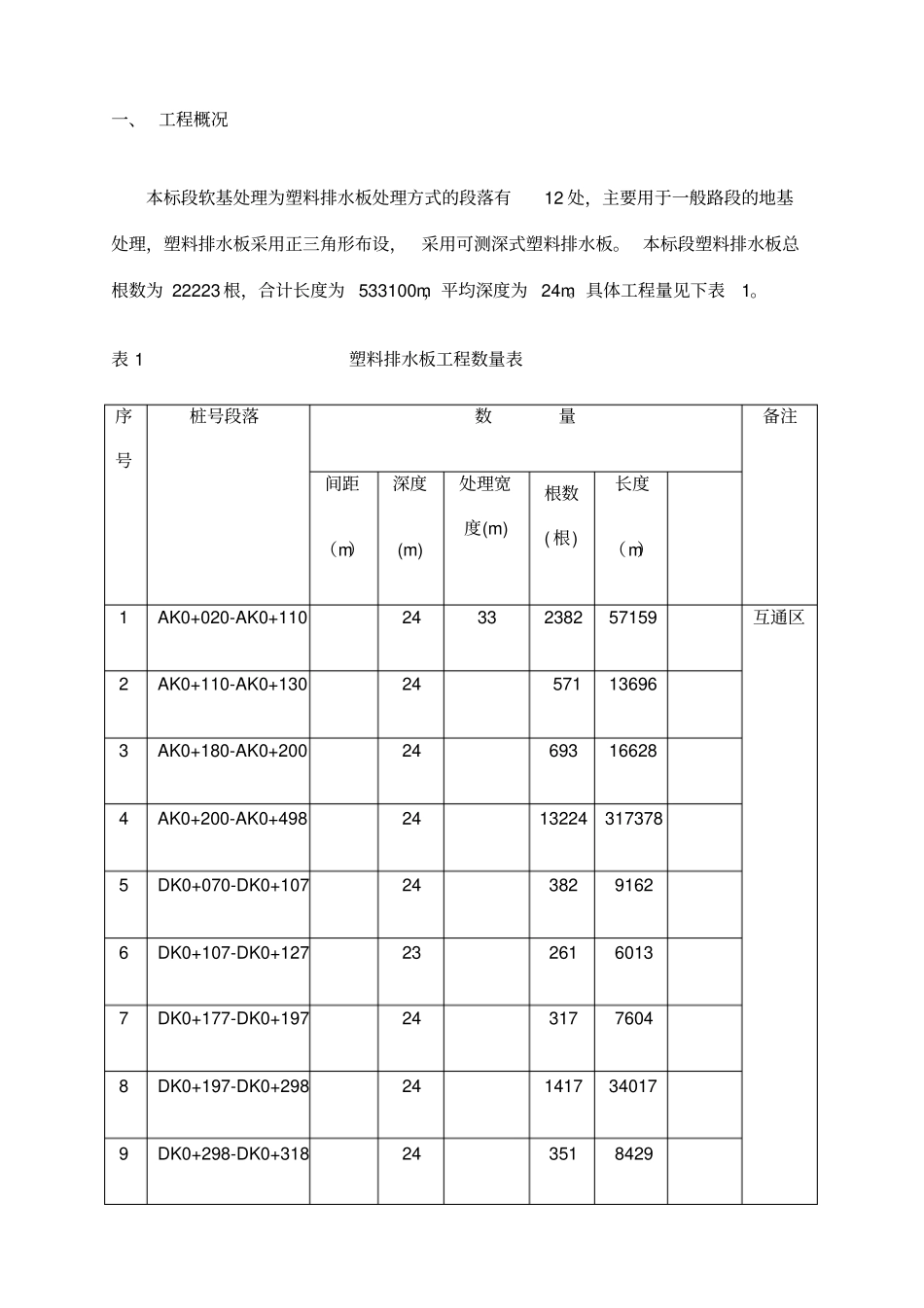

台州湾大桥及接线工程第TS11标段塑料排水板施工技术交底（一级）中交第四公路工程局有限公司台州湾大桥及接线工程第TS11标段项目经理部二Ｏ一五年九月目录塑料排水板施工技术交底一、工程概况本标段软基处理为塑料排水板处理方式的段落有12处，主要用于一般路段的地基处理，塑料排水板采用正三角形布设，采用可测深式塑料排水板。本标段塑料排水板总根数为22223根，合计长度为533100m，平均深度为24m。具体工程量见下表1。表1塑料排水板工程数量表序号桩号段落数量备注间距（m）深度(m)处理宽度(m)根数(根)长度（m）1AK0+020-AK0+1102433238257159互通区2AK0+110-AK0+13024571136963AK0+180-AK0+20024693166284AK0+200-AK0+49824132243173785DK0+070-DK0+1072438291626DK0+107-DK0+1272326160137DK0+177-DK0+1972431776048DK0+197-DK0+298241417340179DK0+298-DK0+31824351842910EK0+203-EK0+22324345829111EK0+223-EK0+3302418484435812EK0+330-EK0+35012443210365合计22223533100二、施工准备1、场地平整：塑料排水板施工前先清除地表土，铺设碎石垫层；场地周围挖排水沟引水，保证作业区域场地无积水。合理规划作业区，材料堆放场地要求平整坚实，不得产生不均匀沉陷。2、材料、人员、机械设备、各种工具应提前进场准备好，完成临水、临电设施架设、便道铺设等工作。3、准确放样出各个塑料排水板的位置，并做好标记。4、根据施工图绘制排水板布置图并编号，根据布置图及现场实际情况，确定施工顺序。5、塑料排水板施工前，完成对塑料排水板的技术指标检测，合格后，方可施工。6、做好现场标识、标牌。注明塑料排水板施工段落、开工日期、现场负责人等。三、塑料排水板的材料要求按设计，本工程采用SPB—C型原生塑料排水板。排水板由芯板和滤膜组成，板芯材质采用全新聚乙烯或聚丙烯新料，滤膜采用粘合性涤纶无纺土工布。塑料排水板技术指标要求见下表：项目单位规格备注材料芯板聚乙烯或聚丙烯新料滤膜涤纶无纺土工布复合体厚度mm宽度mm100抗拉强度KN/10cm≥延伸率10%时纵向通水量cm3/s≥50侧向压力350KPa滤膜纵向抗拉强度干态N/cm≥30延伸率10%时湿态N/cm≥25延伸率15%水中浸泡24h渗透系数cm/s≥5×10-3水中浸泡24h等效孔径μm＜75以O95计四、塑料排水板施工工艺1、一般路段：测量放样→整平工作面→挖纵、横向排水沟→摊铺下层碎石垫层（30cm）→铺设复合土工布→布板位→打设塑料排水板→割断塑料排水板（露出地面50cm）→机具移位至下一位置→塑料排水板打设完成→摊铺上层碎石垫（20cm）→铺设土工格栅→填筑路基。2、河沟或养殖塘段：测量放样→临时围堰→抽干围堰内的水→清除沟底或塘底浮淤→分层填筑、碾压素土或石屑至要求的标高→摊铺下层碎石垫层（30cm）→铺设复合土工布→布桩位→打设塑料排水板→割断塑料排水板（露出地面50cm）→机具移位至下一位置→塑料排水板打设完成→摊铺上层碎石垫（20cm）→铺设土工格栅→填筑路基。3、塑料排水板施工工艺流程图五、塑排的施工步骤施工前对照地质资料，在布置排水板的场地范围内做必要的触探（探孔）检查，以尽量避免施打排水板时碰到地下障碍物。同时，做好排水板的技术性能检测，排水板厚度d≥，通水量≥50cm3/s，采用可测深式塑排板。1、场地清路、平整：塑料排水板施工前先清除地表土。2、按图纸设计铺设30cm碎石垫层，报检，合格后进行下一步工序。3、测量定位：准确放样出各个塑料排水板的位置，并做好标记。4、插板机就位、插板排水板的施打过程采用定载振动压入的方法，一直打到设计要求的深度，不允许重锤夯击。排水板在平面以正三角形布置。平面布置图见下图。注：a为排水板间距、d为排水板厚度。插板机就位后通过振动锤驱动套管对准插孔位下沉，排水板从套管内穿过与端头的锚靴相连，套管顶住锚靴将排水板插到设计入土深度，拔起套管后，锚靴连同排水板一起留在土中，然后剪断连续的露在垫层外的多余排水板。5、铺设一层土工布6、按图纸设计铺设20cm碎石垫层，报检，合格后进行下一步工序。六、塑料排水板施工要求及注意事项1、塑料排水板的施工要求1）塑料排水板的质量，应符合图纸和本规范规定的要求。施...
