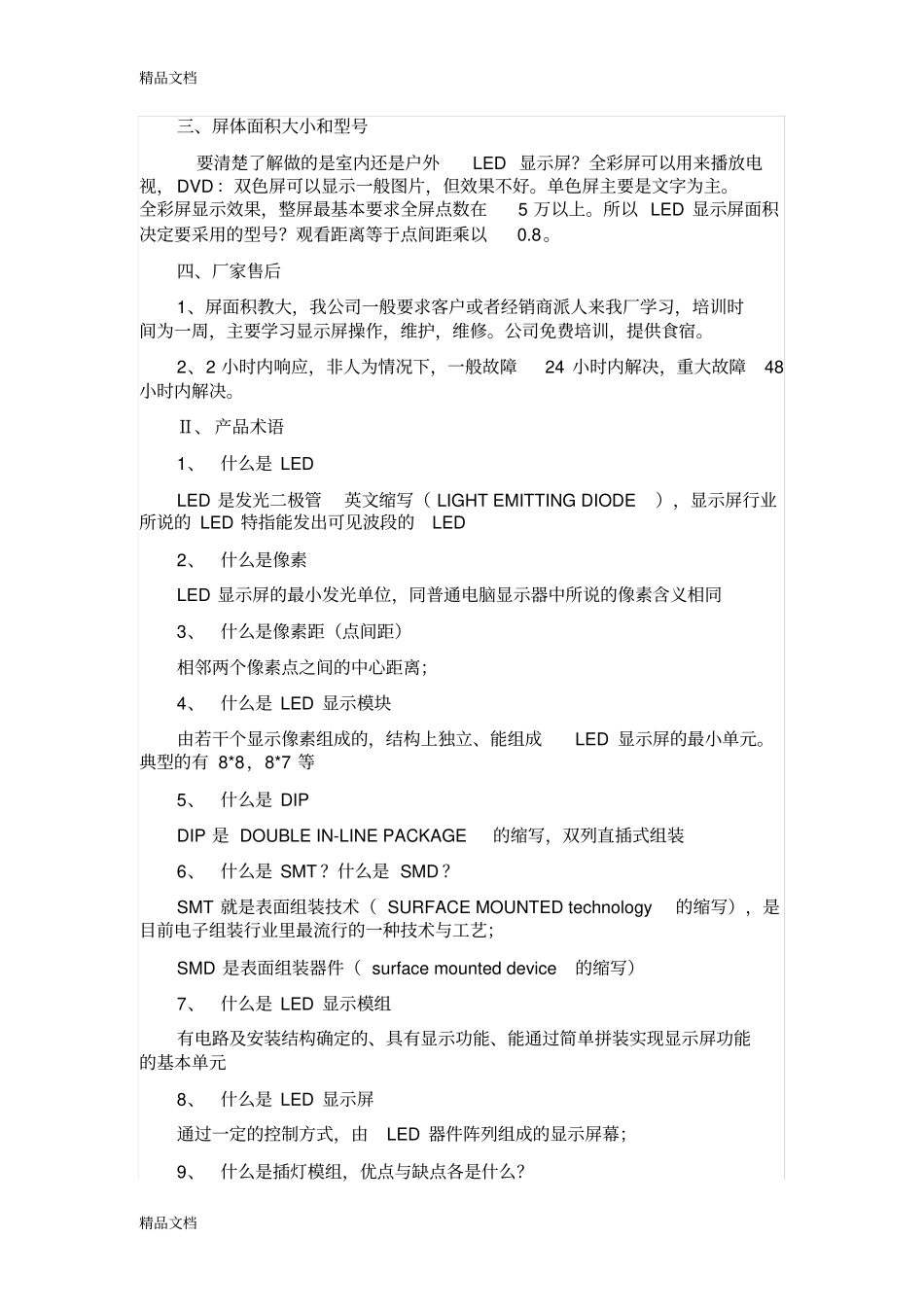

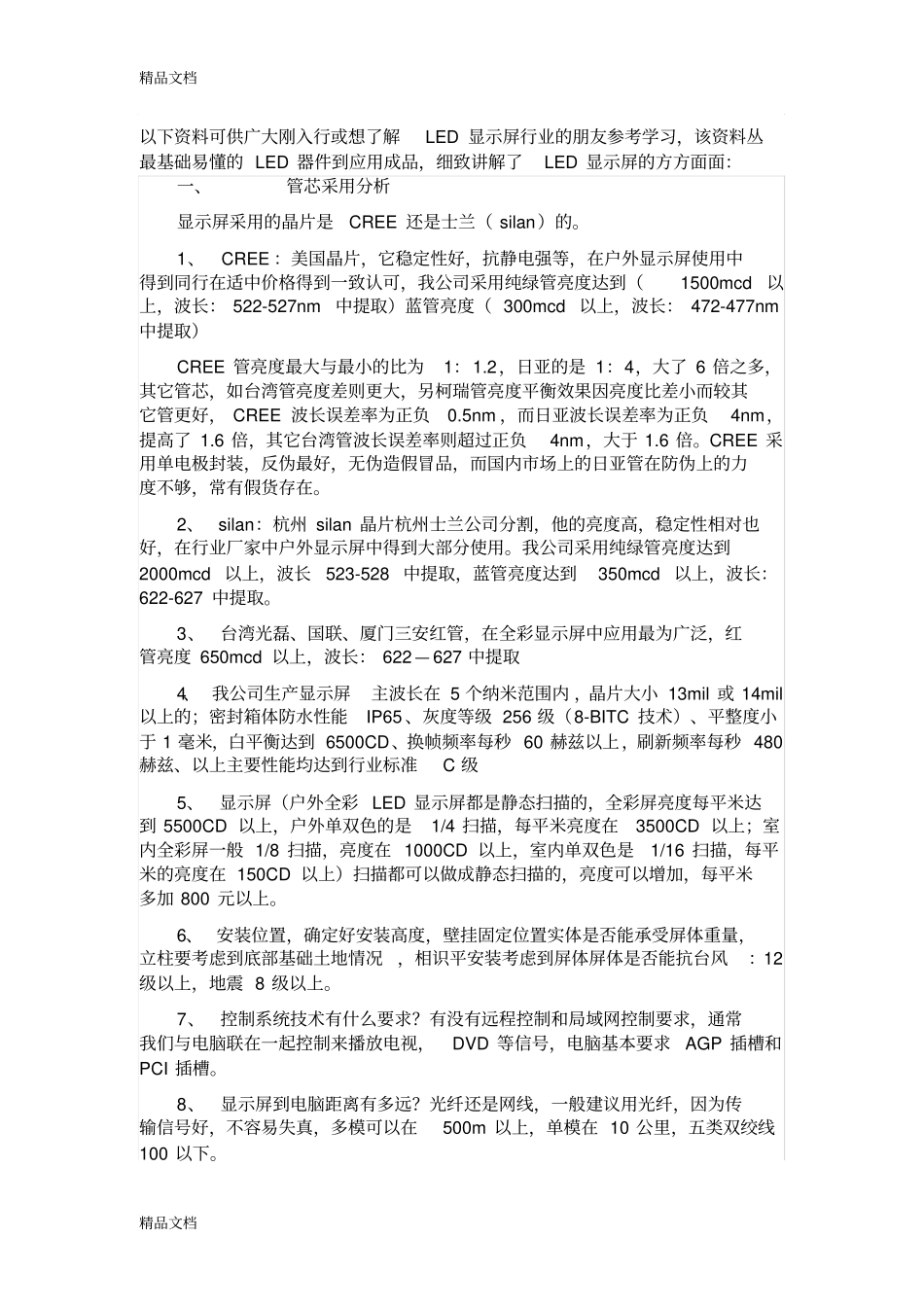

精品文档精品文档以下资料可供广大刚入行或想了解LED显示屏行业的朋友参考学习，该资料丛最基础易懂的LED器件到应用成品，细致讲解了LED显示屏的方方面面：一、管芯采用分析显示屏采用的晶片是CREE还是士兰（silan）的。1、CREE：美国晶片，它稳定性好，抗静电强等，在户外显示屏使用中得到同行在适中价格得到一致认可，我公司采用纯绿管亮度达到（1500mcd以上，波长：522-527nm中提取）蓝管亮度（300mcd以上，波长：472-477nm中提取）CREE管亮度最大与最小的比为1：1.2，日亚的是1：4，大了6倍之多，其它管芯，如台湾管亮度差则更大，另柯瑞管亮度平衡效果因亮度比差小而较其它管更好，CREE波长误差率为正负0.5nm，而日亚波长误差率为正负4nm，提高了1.6倍，其它台湾管波长误差率则超过正负4nm，大于1.6倍。CREE采用单电极封装，反伪最好，无伪造假冒品，而国内市场上的日亚管在防伪上的力度不够，常有假货存在。2、silan：杭州silan晶片杭州士兰公司分割，他的亮度高，稳定性相对也好，在行业厂家中户外显示屏中得到大部分使用。我公司采用纯绿管亮度达到2000mcd以上，波长523-528中提取，蓝管亮度达到350mcd以上，波长：622-627中提取。3、台湾光磊、国联、厦门三安红管，在全彩显示屏中应用最为广泛，红管亮度650mcd以上，波长：622—627中提取4、我公司生产显示屏主波长在5个纳米范围内，晶片大小13mil或14mil以上的；密封箱体防水性能IP65、灰度等级256级（8-BITC技术）、平整度小于1毫米，白平衡达到6500CD、换帧频率每秒60赫兹以上，刷新频率每秒480赫兹、以上主要性能均达到行业标准C级5、显示屏（户外全彩LED显示屏都是静态扫描的，全彩屏亮度每平米达到5500CD以上，户外单双色的是1/4扫描，每平米亮度在3500CD以上；室内全彩屏一般1/8扫描，亮度在1000CD以上，室内单双色是1/16扫描，每平米的亮度在150CD以上）扫描都可以做成静态扫描的，亮度可以增加，每平米多加800元以上。6、安装位置，确定好安装高度，壁挂固定位置实体是否能承受屏体重量，立柱要考虑到底部基础土地情况，相识平安装考虑到屏体屏体是否能抗台风：12级以上，地震8级以上。7、控制系统技术有什么要求？有没有远程控制和局域网控制要求，通常我们与电脑联在一起控制来播放电视，DVD等信号，电脑基本要求AGP插槽和PCI插槽。8、显示屏到电脑距离有多远？光纤还是网线，一般建议用光纤，因为传输信号好，不容易失真，多模可以在500m以上，单模在10公里，五类双绞线100以下。精品文档精品文档三、屏体面积大小和型号要清楚了解做的是室内还是户外LED显示屏？全彩屏可以用来播放电视，DVD：双色屏可以显示一般图片，但效果不好。单色屏主要是文字为主。全彩屏显示效果，整屏最基本要求全屏点数在5万以上。所以LED显示屏面积决定要采用的型号？观看距离等于点间距乘以0.8。四、厂家售后1、屏面积教大，我公司一般要求客户或者经销商派人来我厂学习，培训时间为一周，主要学习显示屏操作，维护，维修。公司免费培训，提供食宿。2、2小时内响应，非人为情况下，一般故障24小时内解决，重大故障48小时内解决。Ⅱ、产品术语1、什么是LEDLED是发光二极管英文缩写（LIGHTEMITTINGDIODE），显示屏行业所说的LED特指能发出可见波段的LED2、什么是像素LED显示屏的最小发光单位，同普通电脑显示器中所说的像素含义相同3、什么是像素距（点间距）相邻两个像素点之间的中心距离；4、什么是LED显示模块由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。典型的有8*8，8*7等5、什么是DIPDIP是DOUBLEIN-LINEPACKAGE的缩写，双列直插式组装6、什么是SMT？什么是SMD？SMT就是表面组装技术（SURFACEMOUNTEDtechnology的缩写），是目前电子组装行业里最流行的一种技术与工艺；SMD是表面组装器件（surfacemounteddevice的缩写）7、什么是LED显示模组有电路及安装结构确定的、具有显示功能、能通过简单拼装实现显示屏功能的基本单元8、什么是LED显示屏通过一定的控制方式，由LED器件阵列组成的显示屏幕；9、什么是插灯模组，优点与缺点各是什么？精品文档精品文档是指DIP封装的灯将灯脚穿过PCB板，通过焊接将锡灌...
