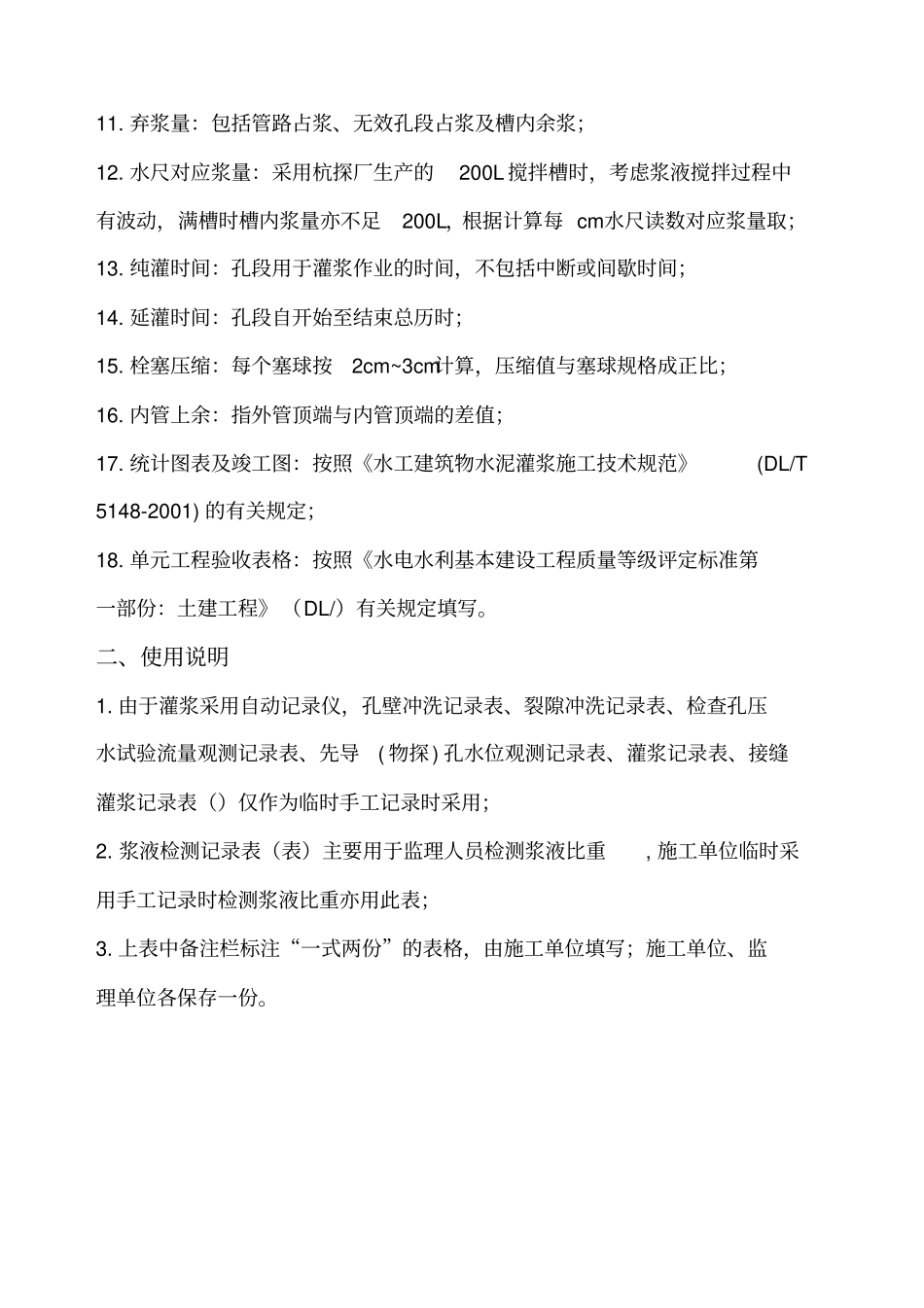

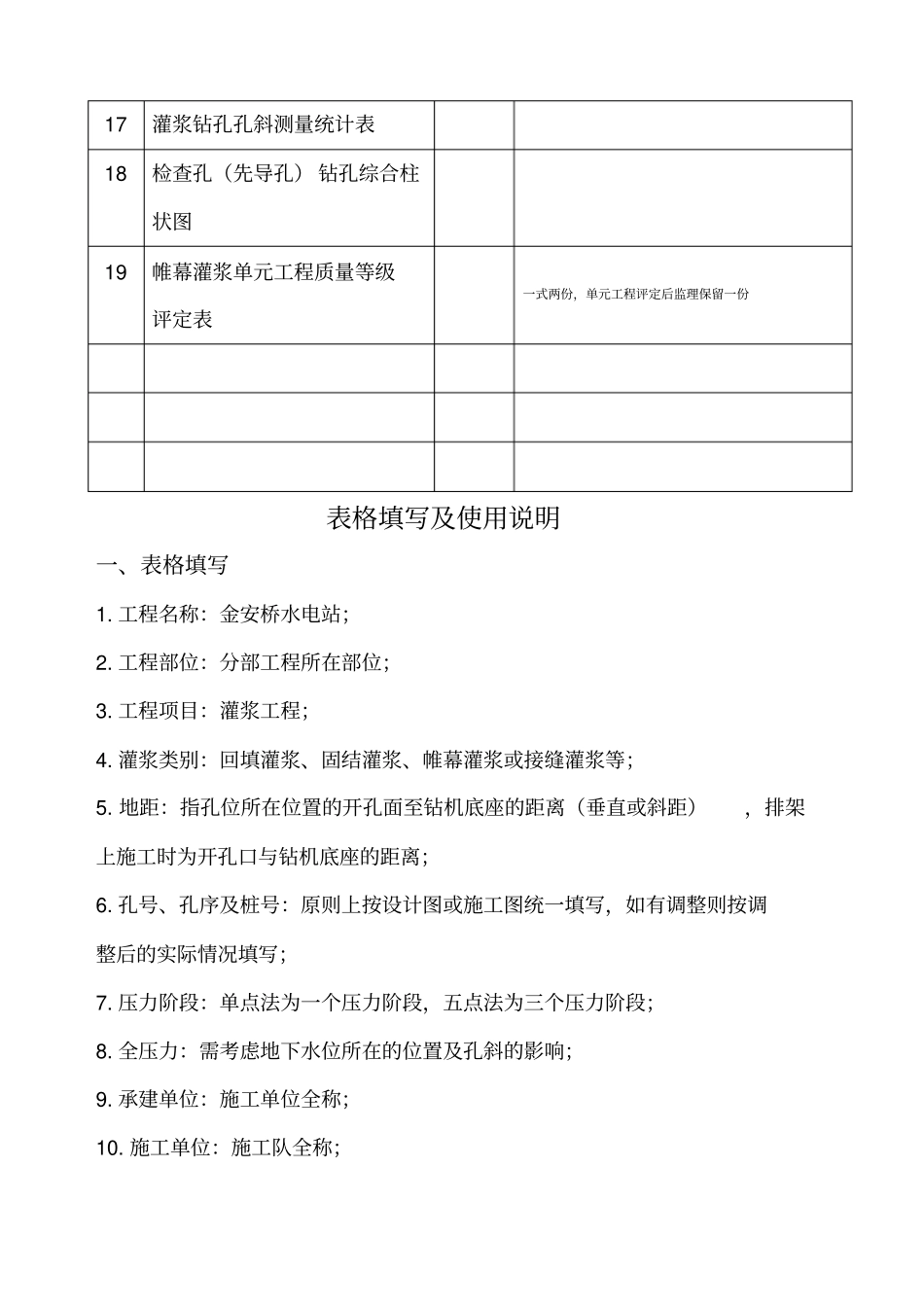

帷幕灌浆验收用表格序号名称编号备注1钻孔记录表2先导（物探）孔水位观测记录表3灌前灌后波速检测汇总（统计）表4灌浆裂隙冲洗记录表5准灌证现场填写，一式两份，当班监理收回一份6制浆工序表现场填写，一式两份，当班监理收回一份7灌浆记录表8千(百)分表抬动观测记录9灌浆施工现场统计表现场填写，一式两份，当班监理收回一份10灌浆现场单孔（段）验收表段次采用抽查，现场填写，一式两份，终孔后当班监理收回一份11浆液检测记录表12检查孔压水试验流量观测表13帷幕灌浆成果一览表14帷幕灌浆分序统计表15帷幕灌浆综合统计表16灌浆工程完成情况表17灌浆钻孔孔斜测量统计表18检查孔（先导孔）钻孔综合柱状图19帷幕灌浆单元工程质量等级评定表一式两份，单元工程评定后监理保留一份表格填写及使用说明一、表格填写1.工程名称：金安桥水电站；2.工程部位：分部工程所在部位；3.工程项目：灌浆工程；4.灌浆类别：回填灌浆、固结灌浆、帷幕灌浆或接缝灌浆等；5.地距：指孔位所在位置的开孔面至钻机底座的距离（垂直或斜距），排架上施工时为开孔口与钻机底座的距离；6.孔号、孔序及桩号：原则上按设计图或施工图统一填写，如有调整则按调整后的实际情况填写；7.压力阶段：单点法为一个压力阶段，五点法为三个压力阶段；8.全压力：需考虑地下水位所在的位置及孔斜的影响；9.承建单位：施工单位全称；10.施工单位：施工队全称；11.弃浆量：包括管路占浆、无效孔段占浆及槽内余浆；12.水尺对应浆量：采用杭探厂生产的200L搅拌槽时，考虑浆液搅拌过程中有波动，满槽时槽内浆量亦不足200L，根据计算每cm水尺读数对应浆量取；13.纯灌时间：孔段用于灌浆作业的时间，不包括中断或间歇时间；14.延灌时间：孔段自开始至结束总历时；15.栓塞压缩：每个塞球按2cm~3cm计算，压缩值与塞球规格成正比；16.内管上余：指外管顶端与内管顶端的差值；17.统计图表及竣工图：按照《水工建筑物水泥灌浆施工技术规范》(DL/T5148-2001)的有关规定；18.单元工程验收表格：按照《水电水利基本建设工程质量等级评定标准第一部份：土建工程》（DL/）有关规定填写。二、使用说明1.由于灌浆采用自动记录仪，孔壁冲洗记录表、裂隙冲洗记录表、检查孔压水试验流量观测记录表、先导(物探)孔水位观测记录表、灌浆记录表、接缝灌浆记录表（）仅作为临时手工记录时采用；2.浆液检测记录表（表）主要用于监理人员检测浆液比重,施工单位临时采用手工记录时检测浆液比重亦用此表；3.上表中备注栏标注“一式两份”的表格，由施工单位填写；施工单位、监理单位各保存一份。钻孔记录表工程名称：孔号：桩号：地距：m机高：m工程部位：合同编号：日期：年月日工时利用情况岩性简述钻头钻具长度m钻杆机上余尺m孔深m进尺m开始终止类别工作内容类别规格mm长度m根数下钻起钻h：minh：minh：min备注：材料消耗岩芯岩石名称岩石级别出勤情况名称单位消耗量残留获得长度获得率累计编号姓名出勤缺勤分队长：机长：交班班长：接班班长：先导(物探)孔水位观测记录表部位孔号孔深米第页共页钻孔中测点距地面高米试验段自米（压水前、后,起钻前、后）至米地面高程米年月计米日期日班次时间间隔时间分钻孔中栓塞中时分测绳读数读误差升降测绳读数读误差升降备注mdmcmmdmcmmdmcmmdmcm记录：班长：队长：技术员：监理：灌前灌后波速检测汇总（统计）表工程名称：合同编号：承建单位：监理单位：施工时段：施工部位灌前m/s灌后m/s提高百分数%备注最大值最小值平均值最大值最小值平均值最大值最小值平均值制表：校对：审核：日期：灌浆裂隙冲洗记录表工程名称:部位:孔号:桩号:工程项目:段次段长自m至m计m日期:作业时间槽内水尺读数cm注入量L单位注入量L/min冲洗压力MPa回水颜色透水率Lu备注起始h：min终止h：min间隔min加水量起时终时差数机长：班长：质检：记录员：准灌证工程名称：工程部位：孔号：孔序:桩号：设计孔深承建单位：合同编号：NO：预计开灌日期：准灌日期：检查内容检查意见初检：签名：年月日复检：签名：年月日终检：签名：年月日仪器埋设安检意见：监理意见：签名：年月日附件：备注：制浆工序表用浆部位：孔号：孔序：段次段长自m...
