《互换性与测量技术基础》电子教案(DOC68页)VIP免费

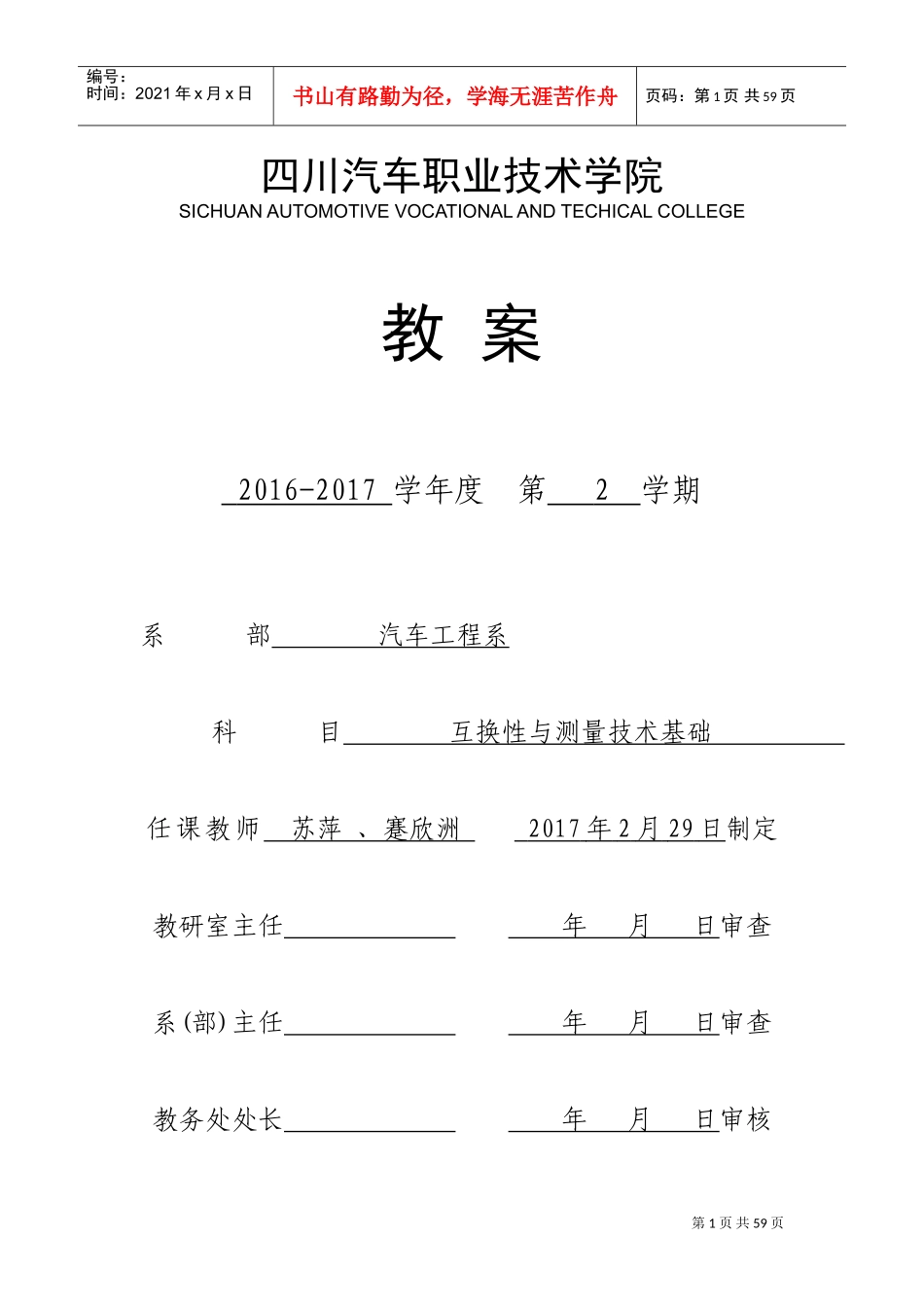

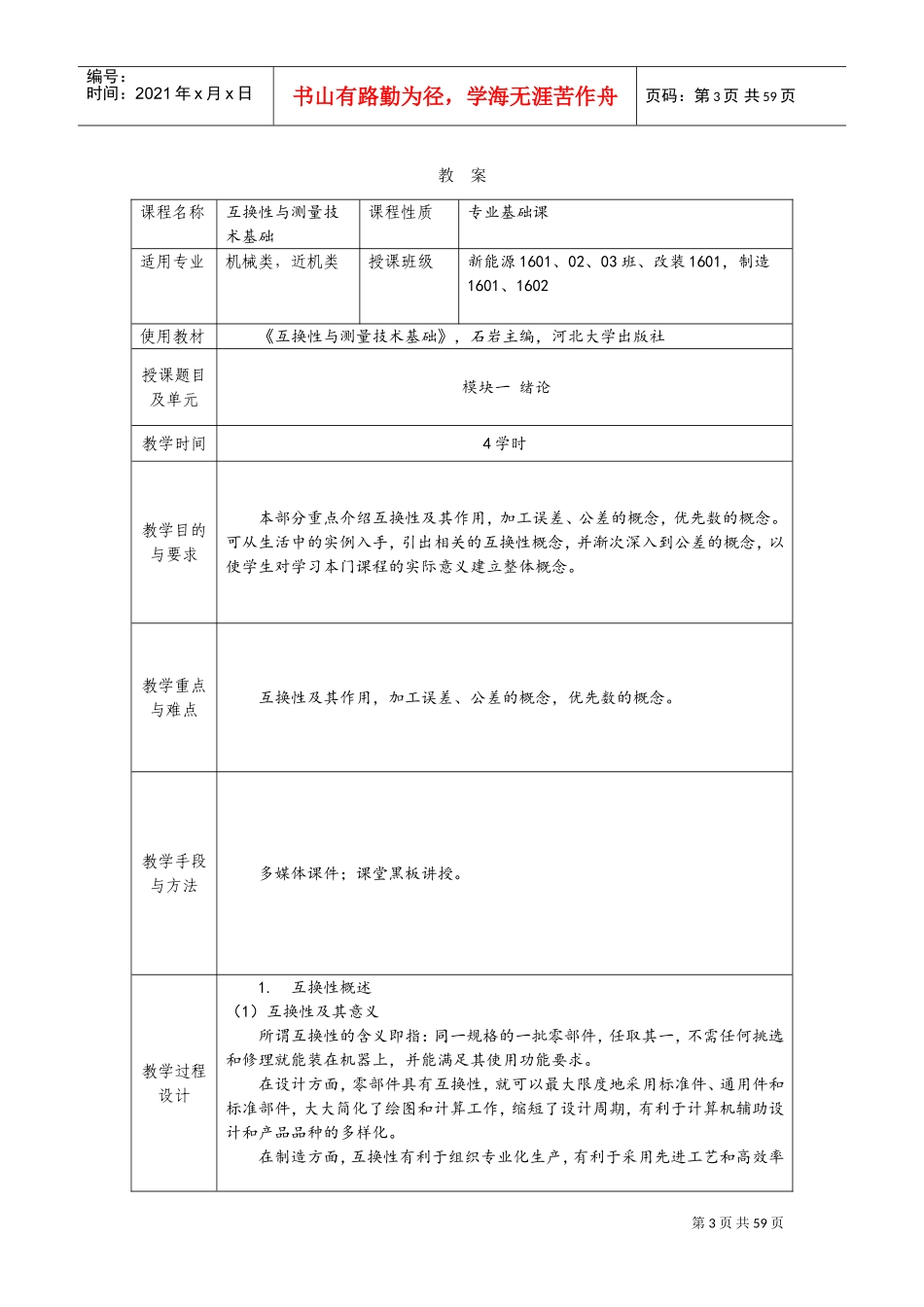

第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共59页四川汽车职业技术学院SICHUANAUTOMOTIVEVOCATIONALANDTECHICALCOLLEGE教案2016-2017学年度第2学期系部汽车工程系科目互换性与测量技术基础任课教师苏萍、蹇欣洲2017年2月29日制定教研室主任年月日审查系(部)主任年月日审查教务处处长年月日审核第2页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共59页教学副院长年月日审批第3页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共59页教案课程名称互换性与测量技术基础课程性质专业基础课适用专业机械类，近机类授课班级新能源1601、02、03班、改装1601，制造1601、1602使用教材《互换性与测量技术基础》，石岩主编，河北大学出版社授课题目及单元模块一绪论教学时间4学时教学目的与要求本部分重点介绍互换性及其作用，加工误差、公差的概念，优先数的概念。可从生活中的实例入手，引出相关的互换性概念，并渐次深入到公差的概念，以使学生对学习本门课程的实际意义建立整体概念。教学重点与难点互换性及其作用，加工误差、公差的概念，优先数的概念。教学手段与方法多媒体课件；课堂黑板讲授。教学过程设计1.互换性概述（1）互换性及其意义所谓互换性的含义即指：同一规格的一批零部件，任取其一，不需任何挑选和修理就能装在机器上，并能满足其使用功能要求。在设计方面，零部件具有互换性，就可以最大限度地采用标准件、通用件和标准部件，大大简化了绘图和计算工作，缩短了设计周期，有利于计算机辅助设计和产品品种的多样化。在制造方面，互换性有利于组织专业化生产，有利于采用先进工艺和高效率第4页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共59页的专用设备，有利于用计算机辅助制造，有利于实现加工过程和装配过程机械化、自动化，从而可以提高劳动生产率和产品质量，降低生产成本。在使用和维修方面，具有互换性的零部件在磨损及损坏后可及时更换，因而减少了机器的维修时间和费用，保证机器连续运转，从而提高机器的使用价值。（2）互换性的分类机器和仪器制造业中的互换性，通常包括几何参数(如尺寸)和力学性能(如硬度、强度)的互换，本课程仅讨论几何参数的互换。所谓几何参数互换，主要包括零部件的尺寸、几何形状、相互的位置关系以及表面粗糙度等参数的互换。互换性按其互换程度，可分为完全互换和不完全互换。若一批零部件在装配时，不需要挑选、调整和修配，装配后即能满足预定的要求，这些零部件属于完全互换。零部件在加工完后，通过测量将零件按实际尺寸大小分为若干组，使各组组内零件间实际尺寸的差别减小，装配时按对应组进行。这样，既可保证装配精度和使用要求，又能解决加工上的困难，降低成本。但此时，仅组内零件可以互换，组与组之间不可互换，故称为不完全互换。装配时需要进行挑选或调整的零部件也属于不完全互换。2.加工误差、公差及检测允许零件几何参数的变动量称为“公差”。工件的误差在公差范围内，为合格件；超出了公差范围，为不合格件。完工后的零件是否满足公差要求，要通过检测加以判断。检测包含检验与测量。几何量的检验是指确定零件的几何参数是否在规定的极限范围内，并作出合格性判断，而不必得出被测量的具体数值；测量是将被测量与作为计量单位的标准量进行比较，以确定被测量的具体数值的过程。3.标准化与优先数（1）标准与标准化所谓标准，就是指为了取得国民经济的最佳效果，对需要协调统一的具有重复特征的物品(如产品、零部件等)和概念(如术语、规则、方法、代号、量值等)，在总结科学试验和生产实践的基础上，由有关方面协调制订，经主管部门批准后，在一定范围内作为活动的共同准则和依据。所谓标准化，就是指标准的制订、发布和贯彻实施的全部活动过程。按照标准化对象的特性，标准可分为基础标准、产品标准、方法标准、安全标准、卫生标准等。对需要在全国范围内统一的技术要求，应当制定国家标准，代号为GB，对没有国家标准而又需要在全国某个行业范围内统一的技术要求，可制定行业标准...
