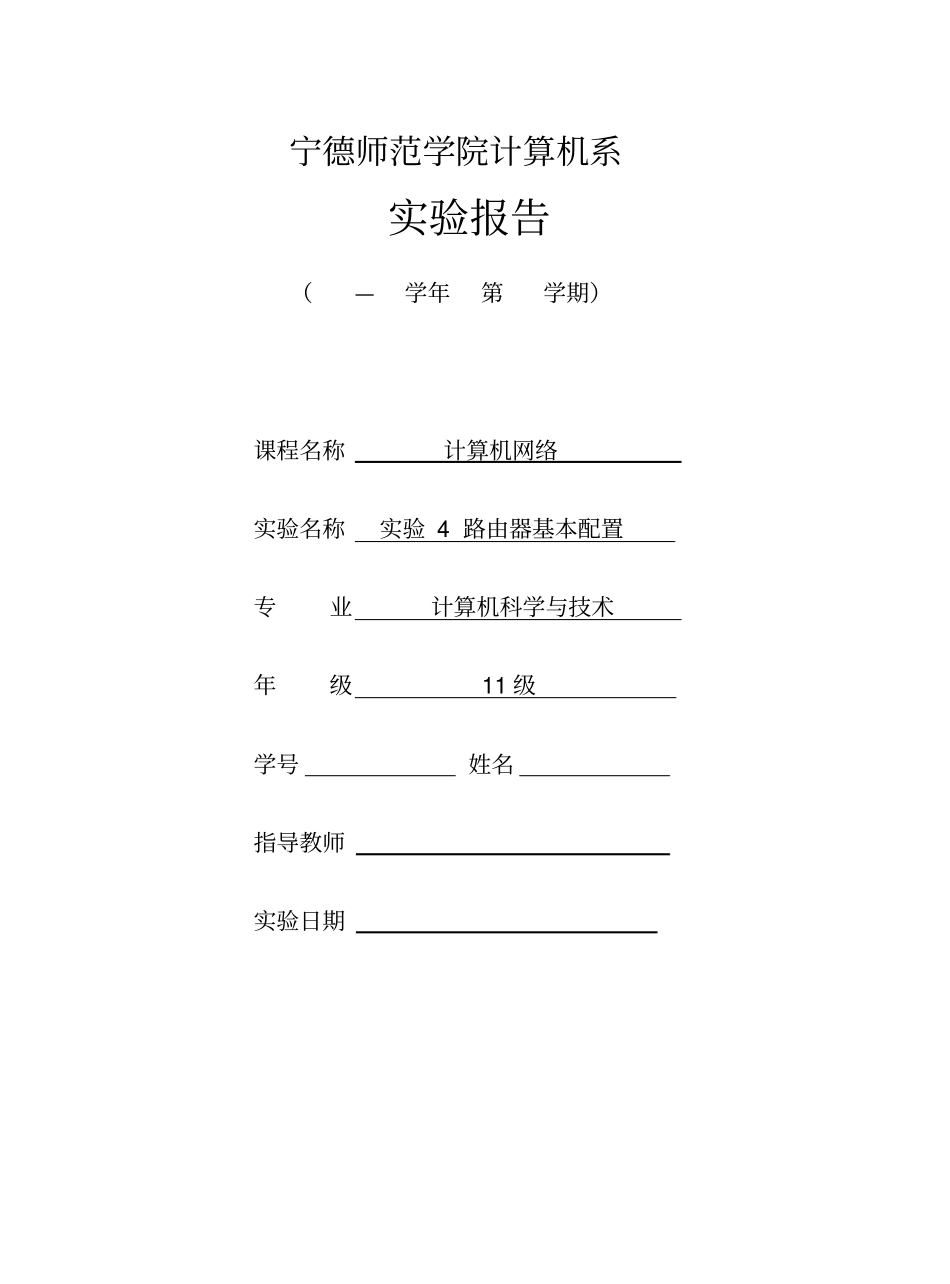

宁德师范学院计算机系实验报告（—学年第学期）课程名称计算机网络实验名称实验4路由器基本配置专业计算机科学与技术年级11级学号姓名指导教师实验日期实验目的与要求：1、掌握路由器几种常用配置方法；2、掌握采用Console线缆配置路由器的方法；3、掌握采用telnet方式配置路由器的方法；4、熟悉路由器不同的命令行操作模式以及各种模式之间的切换；5、掌握路由器的基本配置命令；实验设备（环境）：Windows操作系统PacketTracer模拟器软件实验内容：1、新建实验拓扑图2、熟悉路由器基本设置方式与常用命令3、在路由器上配置IP地址3、配置路由器远程密码技术原理：路由器的管理方式基本分为两种：带内管理和带外管理。通过路由器的Console口管理路由器属于带外管理，不占用路由器的网络接口，其特点是需要使用配置线缆，近距离配置。第一次配置时必须利用Console端口进行配置。交叉线与直通线的用法：相同设备的连接要用交叉线，不同设备的连接要用直通线，此处的相同并不是以名称判断，而是以功能划分。如计算机和路由器也被认为是相同设备。实验背景：假设你是某公司新来的网络管理员，公司要求熟悉网络产品，首先要求你登录路由器，了解、掌握路由器的命令行操作。同时作为网管，你第一次在设备机房对路由器进行了初次配置后，希望以后再办公司或出差时也可以对设备进行远程管理，现在要在路由器上做适当的配置。实验步骤：路由器基本配置（一）：实验拓补图1、用标准console线缆连接计算机的串口和路由器的console口，在计算机上启用超级终端，并配置超级终端的参数，使计算机与路由器通过console口建立连接；2、配置路由器的管理IP地址，并为telnet用户配置用户名和登录口令。配置计算机的IP地址(与路由器管理IP地址在同一个网段)，通过网线将计算机和路由器相连，通过计算机telnet到路由器上进行查看配置；3、更改路由器的主机名；4、擦除配置信息、保存配置信息、显示配置信息；5、显示当前配置信息；6、显示历史命令:Router>enRouter#conftEnterconfigurationcommands,oneperline.EndwithCNTL/Z.Router(config)#interfacefa0/0Router(config-if)#noshutdow//路由器端口默认关闭，开启fa0/0端口%LINK-5-CHANGED:InterfaceFastEthernet0/0,changedstatetoup%LINEPROTO-5-UPDOWN:LineprotocolonInterfaceFastEthernet0/0,changedstatetoupRouter(config-if)#exitRouter(config)#hostnameR1//修改路由器主机名R1(config)#enablepassword123456//设置进入特权模式密码R1(config)#linevty04R1(config-line)#passwordabc123//设置telnet远程登录密码R1(config-line)#loginR1(config-line)#exitR1(config)#interfacefa0/0R1(config-if)#ipaddress192.168.1.1%Incompletecommand.R1(config-if)#ipaddress192.168.1.1255.255.255.0//配置路由器的管理IP地址R1(config-if)#noshutdown//开启端口R1(config-if)#end%SYS-5-CONFIG_I:ConfiguredfromconsolebyconsoleR1#PC端登录测试:21、验证进入特权模式的密码Switch>enPassword:2、验证telnet远程登录密码a.给PC机设置IP地址b、打开CommandPrompt路由器基本配置二：拓补结构图1、用标准console线缆连接计算机1的串口和路由器的console口，用交叉线连接计算机2的fastetrernet和路由器的fastethernet0/0口，用V.3.5线缆连接来个路由器的serial2/0接口。2、分别两个配置路由器的管理IP地址，并为telnet用户配置用户名和登录口令。配置计算机的IP地址，通过网线将计算机和路由器相连，通过计算机telnet到路由器上进行查看配置。3、将两个路由器的主机名分别更改为RA和RB。4、显示当前配置信息。5、配置路由器的远程密码。6、显示历史命令:Router>enRouter#configtEnterconfigurationcommands,oneperline.EndwithCNTL/Z.Router(config)#hostnameRARA(config)#interfacefastethernet0/0RA(config-if)#ipaddress192.168.1.1255.255.255.0RA(config-if)#noshutdown%LINK-5-CHANGED:InterfaceFastEthernet0/0,changedstatetoup%LINEPROTO-5-UPDOWN:LineprotocolonInterfaceFastEthernet0/0,changedstatetoupRA(config-if)#exitRA(config)#interfa...
