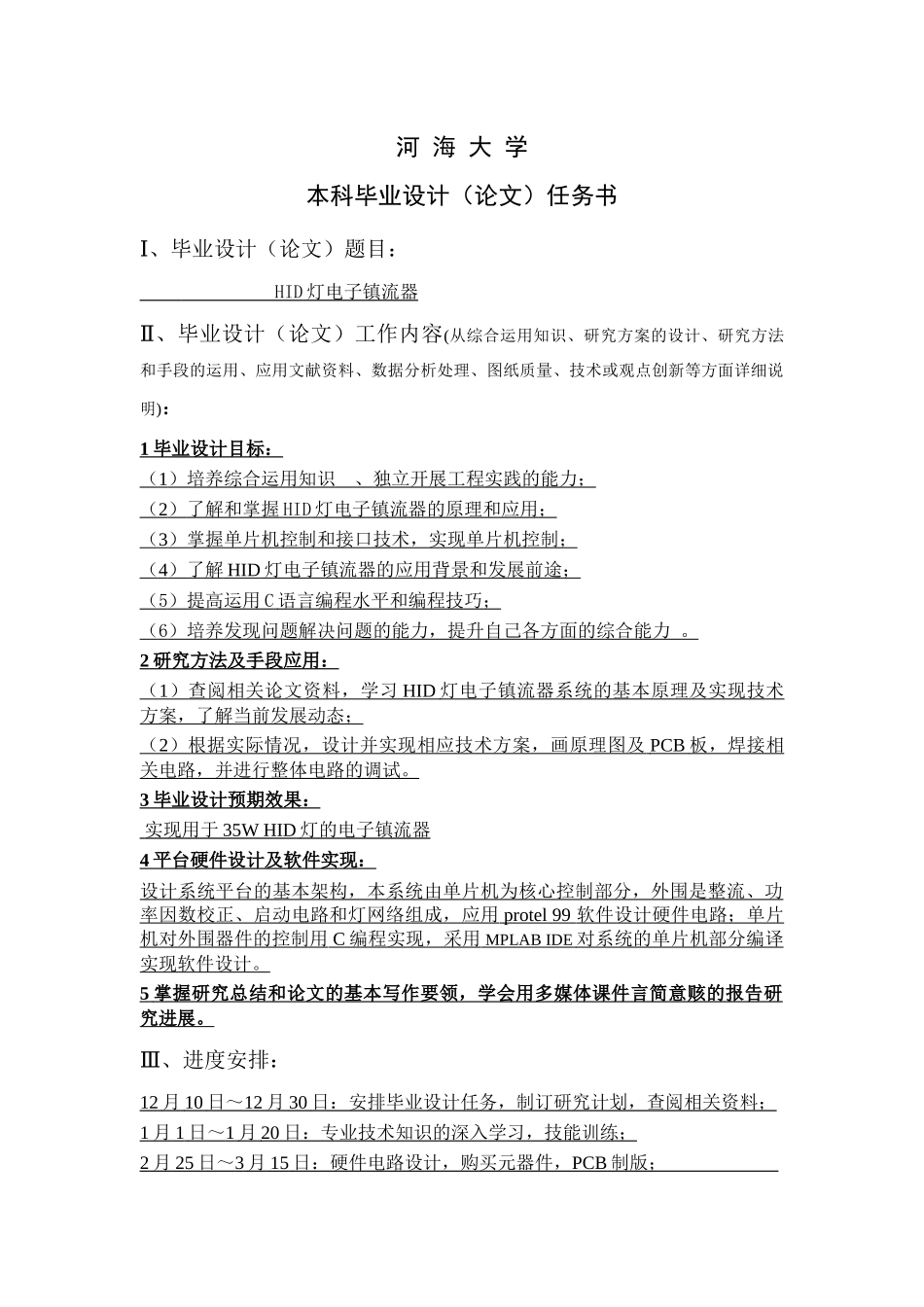

本科毕业设计（论文）HID灯电子镇流器的设计专业年级学号姓名指导教师评阅人河海大学本科毕业设计（论文）任务书Ⅰ、毕业设计（论文）题目：HID灯电子镇流器Ⅱ、毕业设计（论文）工作内容(从综合运用知识、研究方案的设计、研究方法和手段的运用、应用文献资料、数据分析处理、图纸质量、技术或观点创新等方面详细说明)：1毕业设计目标：（1）培养综合运用知识、独立开展工程实践的能力；（2）了解和掌握HID灯电子镇流器的原理和应用；（3）掌握单片机控制和接口技术，实现单片机控制；（4）了解HID灯电子镇流器的应用背景和发展前途；（5）提高运用C语言编程水平和编程技巧；（6）培养发现问题解决问题的能力，提升自己各方面的综合能力。2研究方法及手段应用：（1）查阅相关论文资料，学习HID灯电子镇流器系统的基本原理及实现技术方案，了解当前发展动态；（2）根据实际情况，设计并实现相应技术方案，画原理图及PCB板，焊接相关电路，并进行整体电路的调试。3毕业设计预期效果：实现用于35WHID灯的电子镇流器4平台硬件设计及软件实现：设计系统平台的基本架构，本系统由单片机为核心控制部分，外围是整流、功率因数校正、启动电路和灯网络组成，应用protel99软件设计硬件电路；单片机对外围器件的控制用C编程实现，采用MPLABIDE对系统的单片机部分编译实现软件设计。5掌握研究总结和论文的基本写作要领，学会用多媒体课件言简意赅的报告研究进展。Ⅲ、进度安排：12月10日～12月30日：安排毕业设计任务，制订研究计划，查阅相关资料；1月1日～1月20日：专业技术知识的深入学习，技能训练；2月25日～3月15日：硬件电路设计，购买元器件，PCB制版；3月16日~4月6日：硬件系统完全实现并进行软件系统测试，记录原始数据；4月7号~4月27日：迎接毕业设计中期检查，做阶段性成果报告；5月1日～5月20日：解决遗留问题，完善设计与制作；5月21日～6月8日：准备实物验收，总结研究成果，撰写毕业论文，准备并通过毕业设计论文答辩。Ⅳ、主要参考资料：[1]康华光.电子技术基础（模拟部分）高等教育出版社[2]杨小川.PROTELDXP设计指导教程清华大学出版社[3]侯振义.直流开关电源技术及应用电子工业出版社[4]谭浩强著.C程序设计（第二版）清华大学出版社[5]倪海东，蒋玉萍.高频开关电源集成控制器机械工业出版社指导教师：，2年1月日学生姓名：专业年级：通信工程系负责人审核意见（从选题是否符合专业培养目标、是否结合科研或工程实际、综合训练程度、内容难度及工作量等方面加以审核）：系负责人：，年月摘要在照明领域里，HID电子镇流器一直是一个令人关注的话题。这是因为如果用它取代目前的电感镇流器，将使大功率气体放电灯的综合节能潜力发掘出20%-30%以上，这无疑是极大的社会效益和经济效益。因此，它的商业价值引起了众多企业和投资者的浓厚兴趣。在上个世纪末，国内外就开始了对HID电子镇流器的研究和开发。本文介绍的是35WHID灯电子镇流器的设计。该电子镇流器的工作原理是将低频交流电通过整流转化为直流电，再经过逆变器转换成的交流电，进行功率因数的校正(PFC)和电压的调整，再经过全桥交换器为HID灯提供交流的电源。在HID灯点亮前，由LC构成点火电路，为HID灯提供点火高压电，使HID灯电极气化，点亮HID灯。当灯达到正常稳定的工作状态时，灯两端为85V,200Hz低频的方波信号。本文首先介绍了镇流器的发展及未来，分析了电子镇流器设计中应注意的几个关键性问题，提出了解决这些问题的办法，详细介绍HID灯电子镇流器的一种设计方案。关键词：电子镇流器，电磁兼容，辐射干扰，功率因数校正电路，HIDAbstractInthefieldoflighting,HIDelectronicballastshasbeenahottopicallthetime.ThisisbecauseifitscanreplacethecurrentICPballasts,willenablehigh-powerDischargecomprehensiveenergy-savingpotentialreaching20percentto30percentormore,thisisgreatsocialandeconomicbenefits.Therefore,itscommercialvaluehasarousedmanycorporationandinvestors’greatinterest.Inthelate1990s,athomeandabroadpeoplebegantostudyandinvestigateofHIDelectronicballasts.Thispaperpresen...
