《电气控制与PLC》试题(一)VIP免费

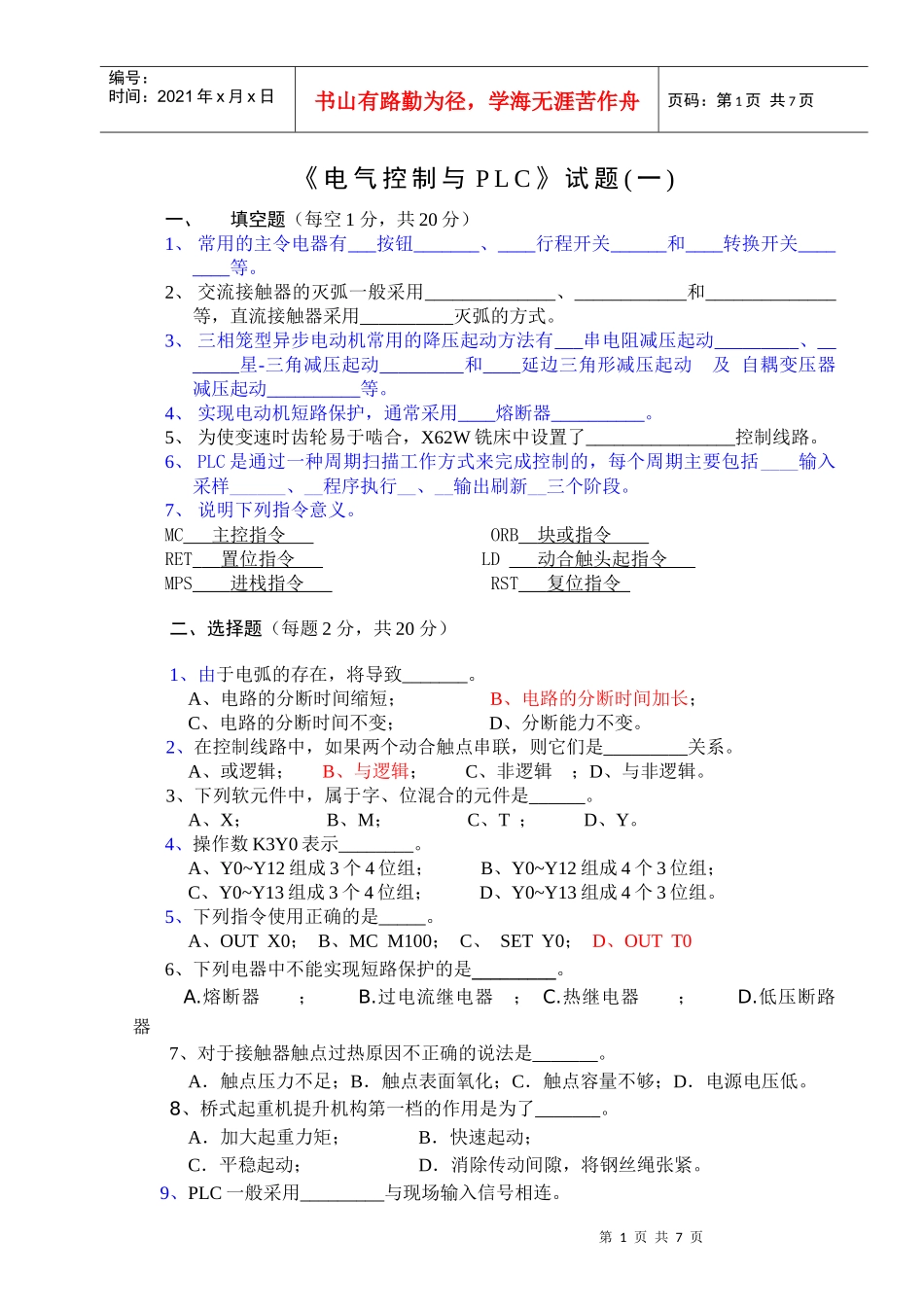

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页《电气控制与PLC》试题(一)一、填空题（每空1分，共20分）1、常用的主令电器有___按钮_______、____行程开关______和____转换开关________等。2、交流接触器的灭弧一般采用______________、____________和______________等，直流接触器采用__________灭弧的方式。3、三相笼型异步电动机常用的降压起动方法有___串电阻减压起动_________、_______星-三角减压起动_________和____延边三角形减压起动及自耦变压器减压起动__________等。4、实现电动机短路保护，通常采用____熔断器__________。5、为使变速时齿轮易于啮合，X62W铣床中设置了________________控制线路。6、PLC是通过一种周期扫描工作方式来完成控制的，每个周期主要包括____输入采样______、__程序执行__、__输出刷新__三个阶段。7、说明下列指令意义。MC主控指令ORB块或指令RET置位指令LD动合触头起指令MPS进栈指令RST复位指令二、选择题（每题2分，共20分）1、由于电弧的存在，将导致_______。A、电路的分断时间缩短；B、电路的分断时间加长；C、电路的分断时间不变；D、分断能力不变。2、在控制线路中，如果两个动合触点串联，则它们是_________关系。A、或逻辑；B、与逻辑；C、非逻辑；D、与非逻辑。3、下列软元件中，属于字、位混合的元件是______。A、X；B、M；C、T；D、Y。4、操作数K3Y0表示________。A、Y0~Y12组成3个4位组；B、Y0~Y12组成4个3位组；C、Y0~Y13组成3个4位组；D、Y0~Y13组成4个3位组。5、下列指令使用正确的是_____。A、OUTX0；B、MCM100；C、SETY0；D、OUTT06、下列电器中不能实现短路保护的是_________。A.熔断器；B.过电流继电器；C.热继电器；D.低压断路器7、对于接触器触点过热原因不正确的说法是_______。A．触点压力不足；B．触点表面氧化；C．触点容量不够；D．电源电压低。8、桥式起重机提升机构第一档的作用是为了_______。A．加大起重力矩；B．快速起动；C．平稳起动；D．消除传动间隙，将钢丝绳张紧。9、PLC一般采用_________与现场输入信号相连。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页A．光电耦合电路；B．可控硅电路；C．晶体管电路；D．继电器。10、M8013的脉冲输出周期是_________。A、5秒；B、13秒；C、10秒；D、1秒。三、简答题（每小题6分，共30分）1、在电气控制线路中，熔断器和热继电器的作用分别是什么？能否相互代替？为什么？2、说明FX2N-48MR型号中48、M、R的意义。3、指出下图中的错误。4、由指令表画梯形图。LDIX0ORX1OUTY0LDIX2ORX3ORX4ANIY0OUTY1第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页LDX0ANDX1ORX2ANIX5OUTY3END5、由梯形图转换为指令表。四、设计题（每题15分，共30分）1、分析下图所示Y-Δ降压起动控制电路工作原理，若用PLC实现其控制，请设计I/O口，并画出梯形图。2、利用PLC实现8个指示灯从左到右循环依次闪亮的控制程序，每个指示灯闪亮时间为5秒。设指示灯从左到右由Y0～Y7来控制，起动由X0实现。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页《电气控制与PLC》试题（二）一、填空题（每空1分，共20分）1、低压电器按操作方式可分为___自动电器__和__手动电器__。2、电气控制系统中常用的保护环节有_短路保护___、__过电流保护__、_过载保护和电压保护_和弱磁保护等。3、电气控制系统图主要有：__________、____________和电气安装接线图等。4、笼型异步电动机常用的电气制动方式有___能耗制动__和__反接制动_。5、PLC采用周期扫描的工作方式，一个扫描周期主要可分为输入采样、程序执行及输出刷新三个阶段。6、串联触点较多的电路应编在梯形图的__上方__，并联触点多的电路应放在梯形图的_左方__。7、PLC主控继电器指令是____MC____，主控继电器结束指令是__MCR__。8、PLC的硬件主要由输入电路、输出电路和内部控制电路三部分组成。二、选择题（每题2分，共20分）1、.电压继电器的线圈与电流继电器的线...
