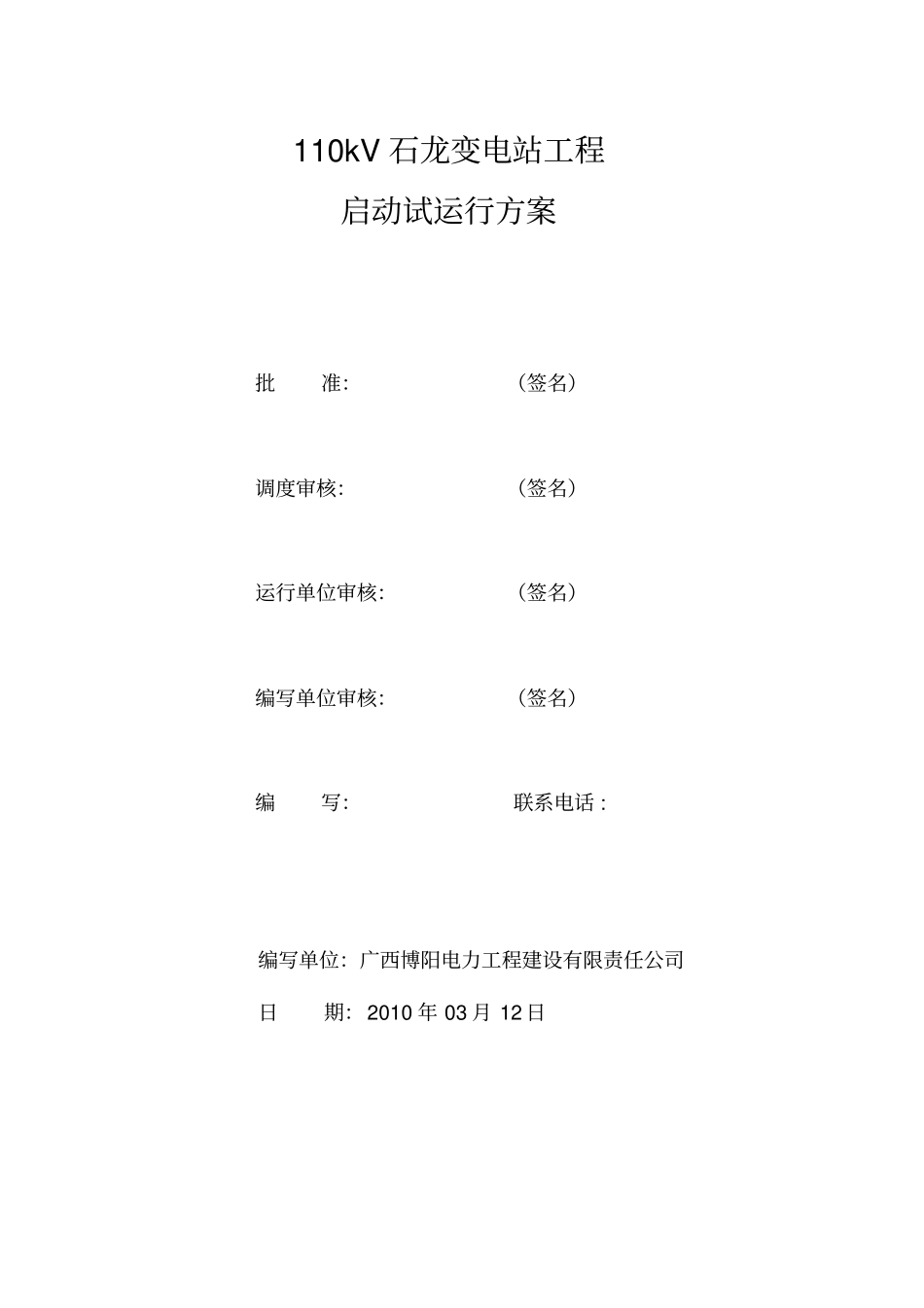

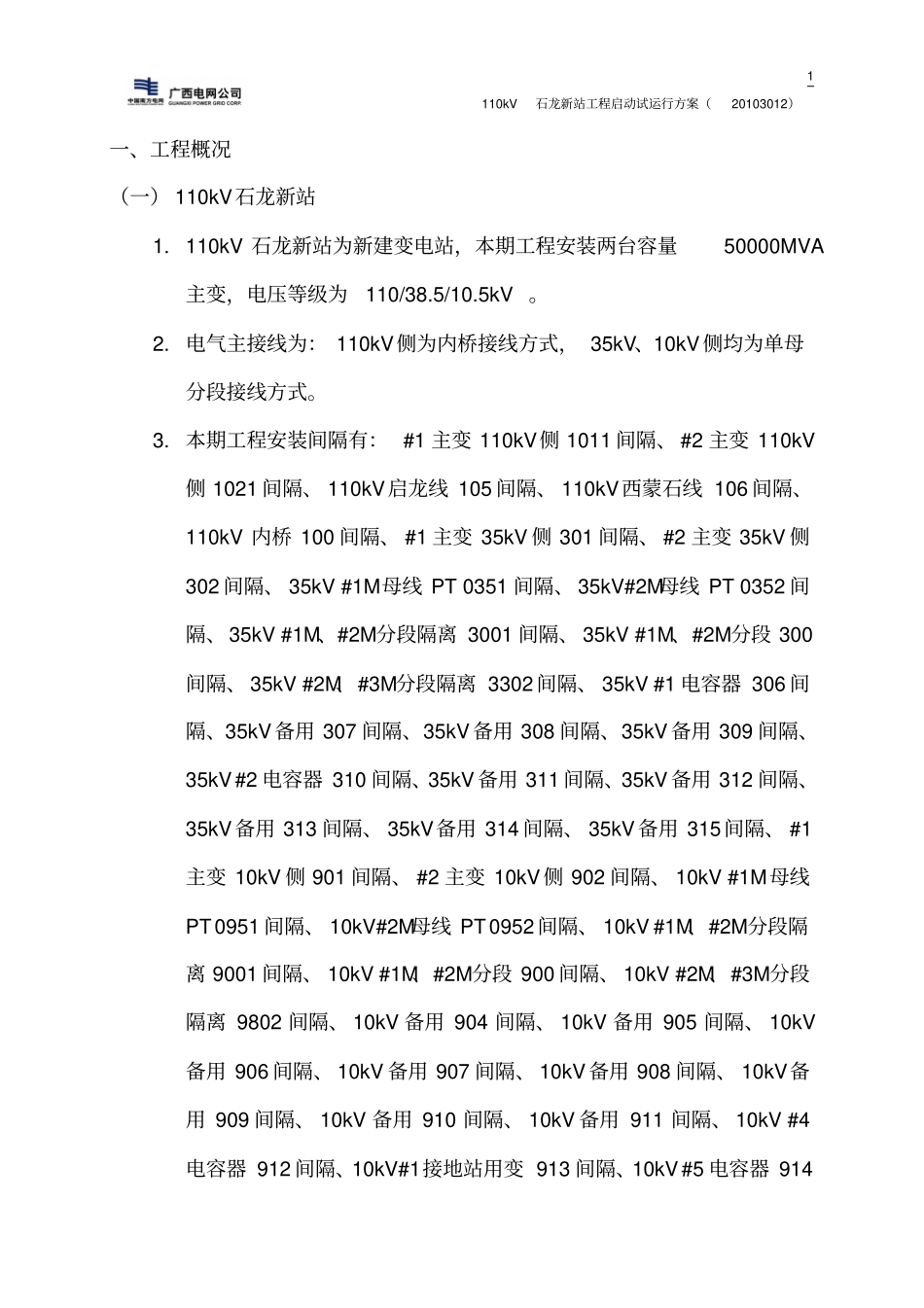

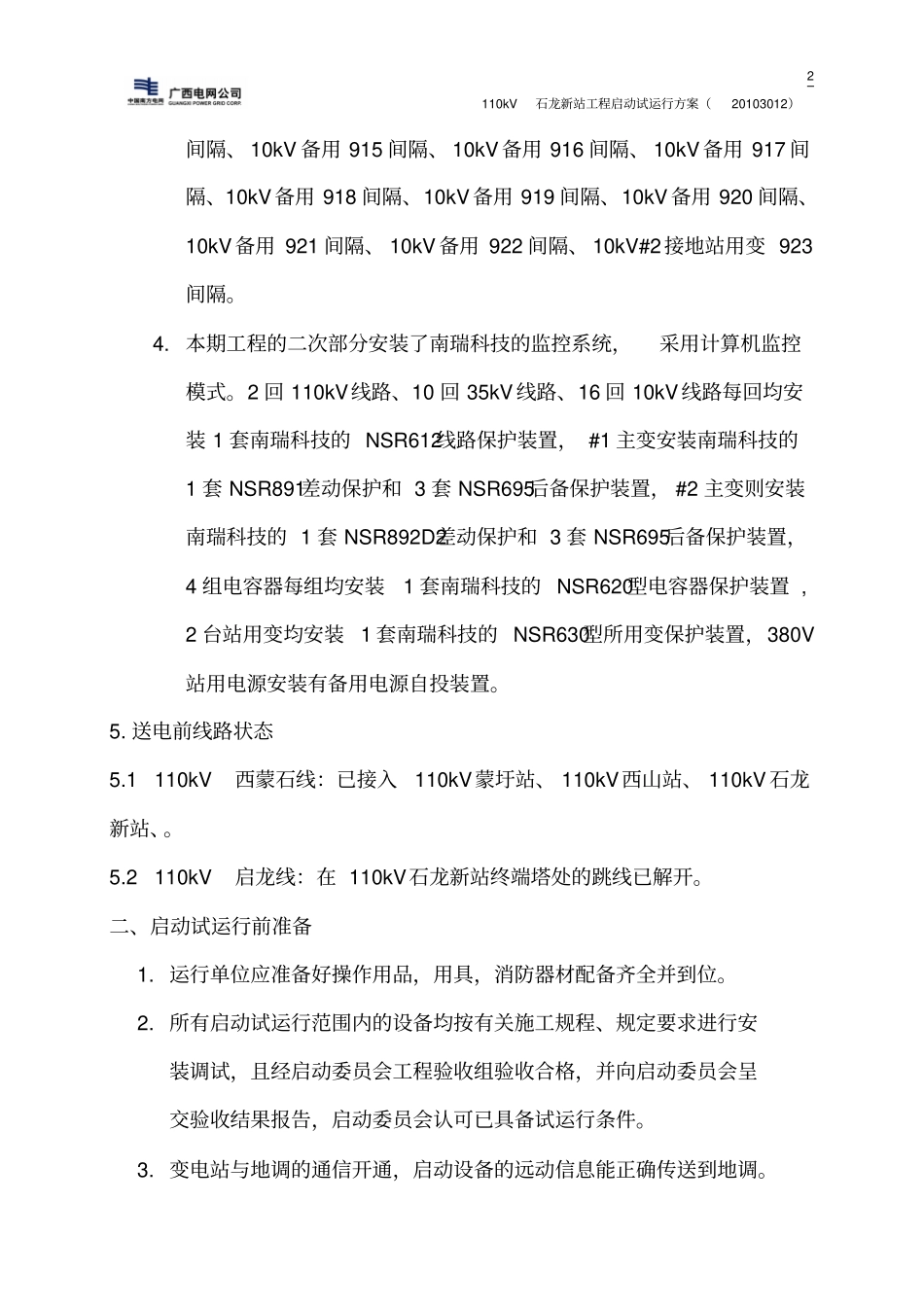

110kV石龙变电站工程启动试运行方案批准：（签名）调度审核：（签名）运行单位审核：（签名）编写单位审核：（签名）编写：联系电话:编写单位：广西博阳电力工程建设有限责任公司日期：2010年03月12日110kV石龙新站工程启动试运行方案（20103012）1一、工程概况（一）110kV石龙新站1.110kV石龙新站为新建变电站，本期工程安装两台容量50000MVA主变，电压等级为110/38.5/10.5kV。2.电气主接线为：110kV侧为内桥接线方式，35kV、10kV侧均为单母分段接线方式。3.本期工程安装间隔有：#1主变110kV侧1011间隔、#2主变110kV侧1021间隔、110kV启龙线105间隔、110kV西蒙石线106间隔、110kV内桥100间隔、#1主变35kV侧301间隔、#2主变35kV侧302间隔、35kV#1M母线PT0351间隔、35kV#2M母线PT0352间隔、35kV#1M、#2M分段隔离3001间隔、35kV#1M、#2M分段300间隔、35kV#2M、#3M分段隔离3302间隔、35kV#1电容器306间隔、35kV备用307间隔、35kV备用308间隔、35kV备用309间隔、35kV#2电容器310间隔、35kV备用311间隔、35kV备用312间隔、35kV备用313间隔、35kV备用314间隔、35kV备用315间隔、#1主变10kV侧901间隔、#2主变10kV侧902间隔、10kV#1M母线PT0951间隔、10kV#2M母线PT0952间隔、10kV#1M、#2M分段隔离9001间隔、10kV#1M、#2M分段900间隔、10kV#2M、#3M分段隔离9802间隔、10kV备用904间隔、10kV备用905间隔、10kV备用906间隔、10kV备用907间隔、10kV备用908间隔、10kV备用909间隔、10kV备用910间隔、10kV备用911间隔、10kV#4电容器912间隔、10kV#1接地站用变913间隔、10kV#5电容器914110kV石龙新站工程启动试运行方案（20103012）2间隔、10kV备用915间隔、10kV备用916间隔、10kV备用917间隔、10kV备用918间隔、10kV备用919间隔、10kV备用920间隔、10kV备用921间隔、10kV备用922间隔、10kV#2接地站用变923间隔。4.本期工程的二次部分安装了南瑞科技的监控系统，采用计算机监控模式。2回110kV线路、10回35kV线路、16回10kV线路每回均安装1套南瑞科技的NSR612线路保护装置，#1主变安装南瑞科技的1套NSR891差动保护和3套NSR695后备保护装置，#2主变则安装南瑞科技的1套NSR892D2差动保护和3套NSR695后备保护装置，4组电容器每组均安装1套南瑞科技的NSR620型电容器保护装置,2台站用变均安装1套南瑞科技的NSR630型所用变保护装置，380V站用电源安装有备用电源自投装置。5.送电前线路状态5.1110kV西蒙石线：已接入110kV蒙圩站、110kV西山站、110kV石龙新站、。5.2110kV启龙线：在110kV石龙新站终端塔处的跳线已解开。二、启动试运行前准备1.运行单位应准备好操作用品，用具，消防器材配备齐全并到位。2.所有启动试运行范围内的设备均按有关施工规程、规定要求进行安装调试，且经启动委员会工程验收组验收合格，并向启动委员会呈交验收结果报告，启动委员会认可已具备试运行条件。3.变电站与地调的通信开通，启动设备的远动信息能正确传送到地调。110kV石龙新站工程启动试运行方案（20103012）34.启动试运行范围内的设备图纸及厂家资料齐全。5.启动试运行范围内的设备现场运行规程编写审批完成并报生技、安监部备案。6.施工单位和运行单位双方协商安排操作、监护及值班人员和班次，各值班长和试运行负责人的名单报地调备案。7.与启动试运行设备相关的厂家代表已到位。8.T#76跳线安装后，对110kV西蒙石线再次摇绝缘。三、启动试运行范围石龙新站：#1主变110kV侧1011间隔、#2主变110kV侧1021间隔、110kV启龙线105间隔、110kV西蒙石线106间隔、110kV内桥100间隔、#1主变35kV侧301间隔、#2主变35kV侧302间隔、35kV#1M母线PT0351间隔、35kV#2M母线PT0352间隔、35kV#1M、#2M分段隔离3001间隔、35kV#1M、#2M分段300间隔、35kV#2M、#3M分段隔离3302间隔、35kV#1电容器306间隔、35kV备用307间隔、35kV备用308间隔、35kV备用309间隔、35kV#2电容器310间隔、35kV备用311间隔、35kV备用312间隔、35kV备用313间隔、35kV备用314间隔、35kV备用315间隔、#1主变10kV侧901间隔、#2主变10kV侧902间隔、10kV#1M母线PT0951间隔、10kV#2M母线PT0952间隔、10kV#1M、#2M分段隔离9001间隔、10kV#1M、#2M分段900间隔、10kV#2M、#3M...
