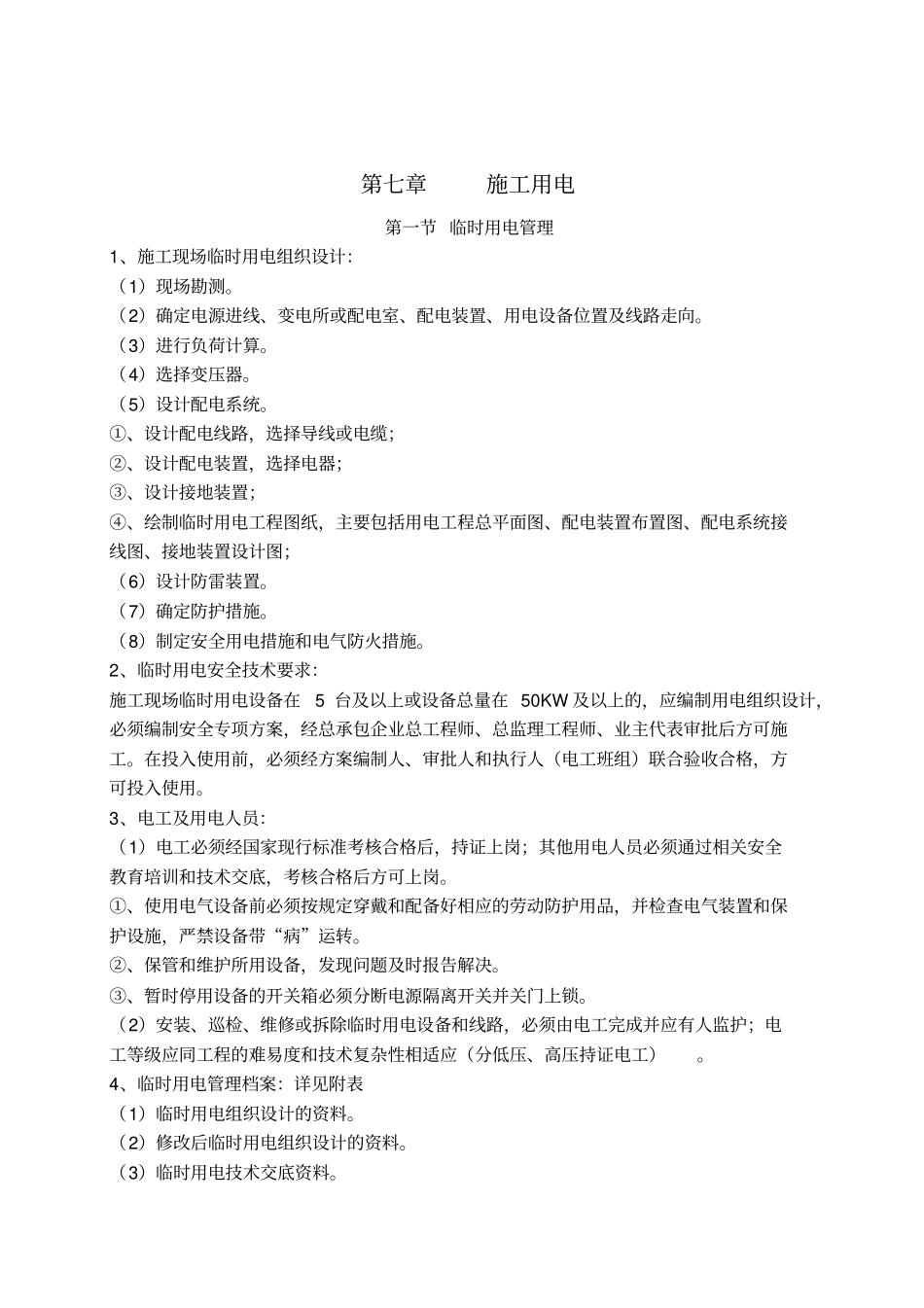

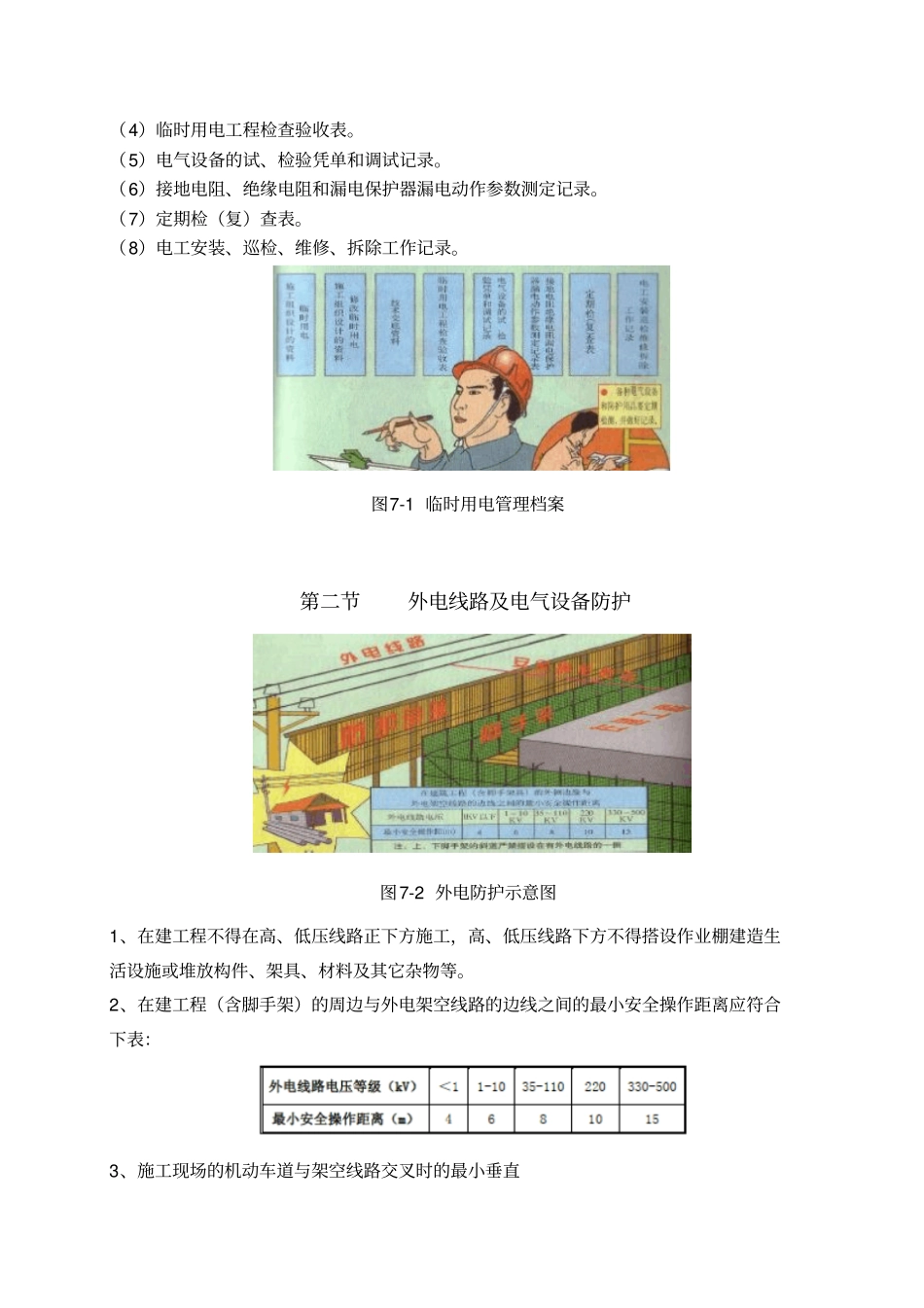

第七章施工用电第一节临时用电管理1、施工现场临时用电组织设计：（1）现场勘测。（2）确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向。（3）进行负荷计算。（4）选择变压器。（5）设计配电系统。①、设计配电线路，选择导线或电缆；②、设计配电装置，选择电器；③、设计接地装置；④、绘制临时用电工程图纸，主要包括用电工程总平面图、配电装置布置图、配电系统接线图、接地装置设计图；（6）设计防雷装置。（7）确定防护措施。（8）制定安全用电措施和电气防火措施。2、临时用电安全技术要求：施工现场临时用电设备在5台及以上或设备总量在50KW及以上的，应编制用电组织设计，必须编制安全专项方案，经总承包企业总工程师、总监理工程师、业主代表审批后方可施工。在投入使用前，必须经方案编制人、审批人和执行人（电工班组）联合验收合格，方可投入使用。3、电工及用电人员：（1）电工必须经国家现行标准考核合格后，持证上岗；其他用电人员必须通过相关安全教育培训和技术交底，考核合格后方可上岗。①、使用电气设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施，严禁设备带“病”运转。②、保管和维护所用设备，发现问题及时报告解决。③、暂时停用设备的开关箱必须分断电源隔离开关并关门上锁。（2）安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成并应有人监护；电工等级应同工程的难易度和技术复杂性相适应（分低压、高压持证电工）。4、临时用电管理档案：详见附表（1）临时用电组织设计的资料。（2）修改后临时用电组织设计的资料。（3）临时用电技术交底资料。（4）临时用电工程检查验收表。（5）电气设备的试、检验凭单和调试记录。（6）接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录。（7）定期检（复）查表。（8）电工安装、巡检、维修、拆除工作记录。图7-1临时用电管理档案第二节外电线路及电气设备防护图7-2外电防护示意图1、在建工程不得在高、低压线路正下方施工，高、低压线路下方不得搭设作业棚建造生活设施或堆放构件、架具、材料及其它杂物等。2、在建工程（含脚手架）的周边与外电架空线路的边线之间的最小安全操作距离应符合下表：3、施工现场的机动车道与架空线路交叉时的最小垂直距离应符合下表：4、起重机的任何部位或被吊物边缘与10kV以下的架空线路边缘最小水平距离不得小于2m且应符合下表：5、防护设施与外电线路之间的安全距离不应小于下表：6、施工现场不能满足规定的最小距离时，必须按现行行业规范规定搭设防护设施并设置警告标志。在架空线路一侧或上方搭设或拆除防护屏障等设施时，必须停电后作业，并设监护人员。第三节配电线路图7-3配电线路1、架空线路应采用绝缘导线，并经横担和绝缘子架设在专用电杆上。架空线路采用混凝土杆或木杆，混凝土杆不得有露筋环向裂纹和扭曲，木杆不得腐蚀，其梢径≮140mm。2、架空线路敷设的相序排列应满足要求。单横担架设时，面向负荷侧，从左起为L1、N、L2、L3、PE；双横担架设时，面向负荷侧，上横担从左起为L1、L2、L3；下横担从左起为L1、（L2、L3）N、PE。3、架空导线截面应满足计算负荷、线路末端电压偏移不大于其额定电压的5%，机械强度要求：绝缘铜线截面≮10mm2,绝缘铝线截面≮16mm2；N线和PE线截面不小于相线截面的50%。图7-4电缆架空示意图4、架空敷设档距≯35m，线间距离≮0.3m，靠近电杆的两导线的间距≮0.5m。5、架空线敷设高度应满足要求。距施工现场地面≮4m；距机动车道≮6m；距铁路轨道≮7.5m；距暂设工程和地面堆放物顶端≮2.5m；距交叉电力线路：1kV线路≮1.2m；10kV线路≮2.5m。6、电缆线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。7、电缆在室外直接埋地深度不少于0.7m，并应在上、下、左、右四面铺设50mm的的细砂，然后添土、覆盖硬质保护层，穿越建筑物、道路等易受损伤的场所时，应另加防护套管；埋地电缆路径应设方位标志。图7-5电缆埋设标识示意图7-5电缆用木槽盒保护8、架空敷设时，应沿墙或电杆做绝缘固定，电缆最大弧垂处距地面不得小于2.5m。9、在建工程内的电缆线路应采用...
