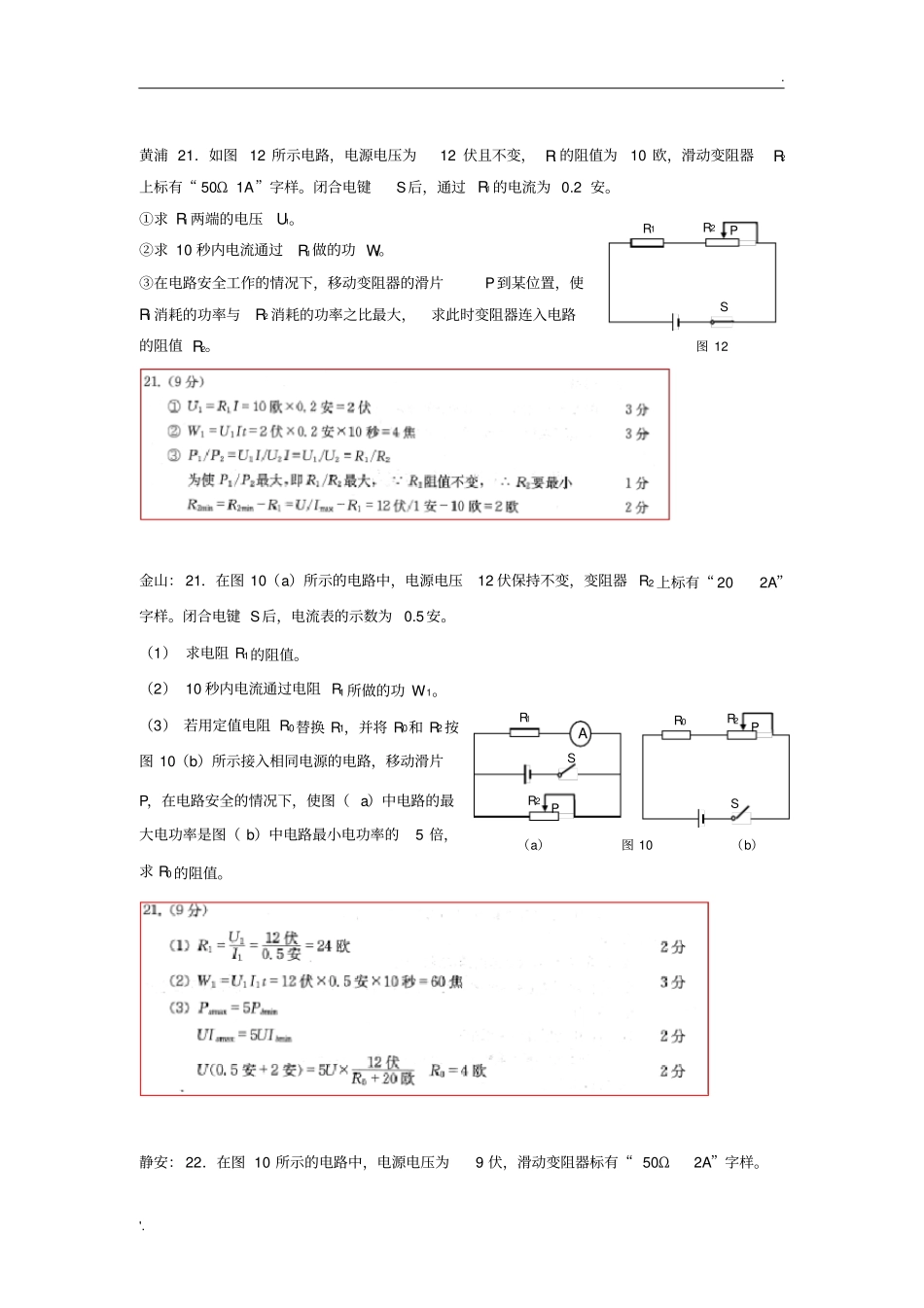

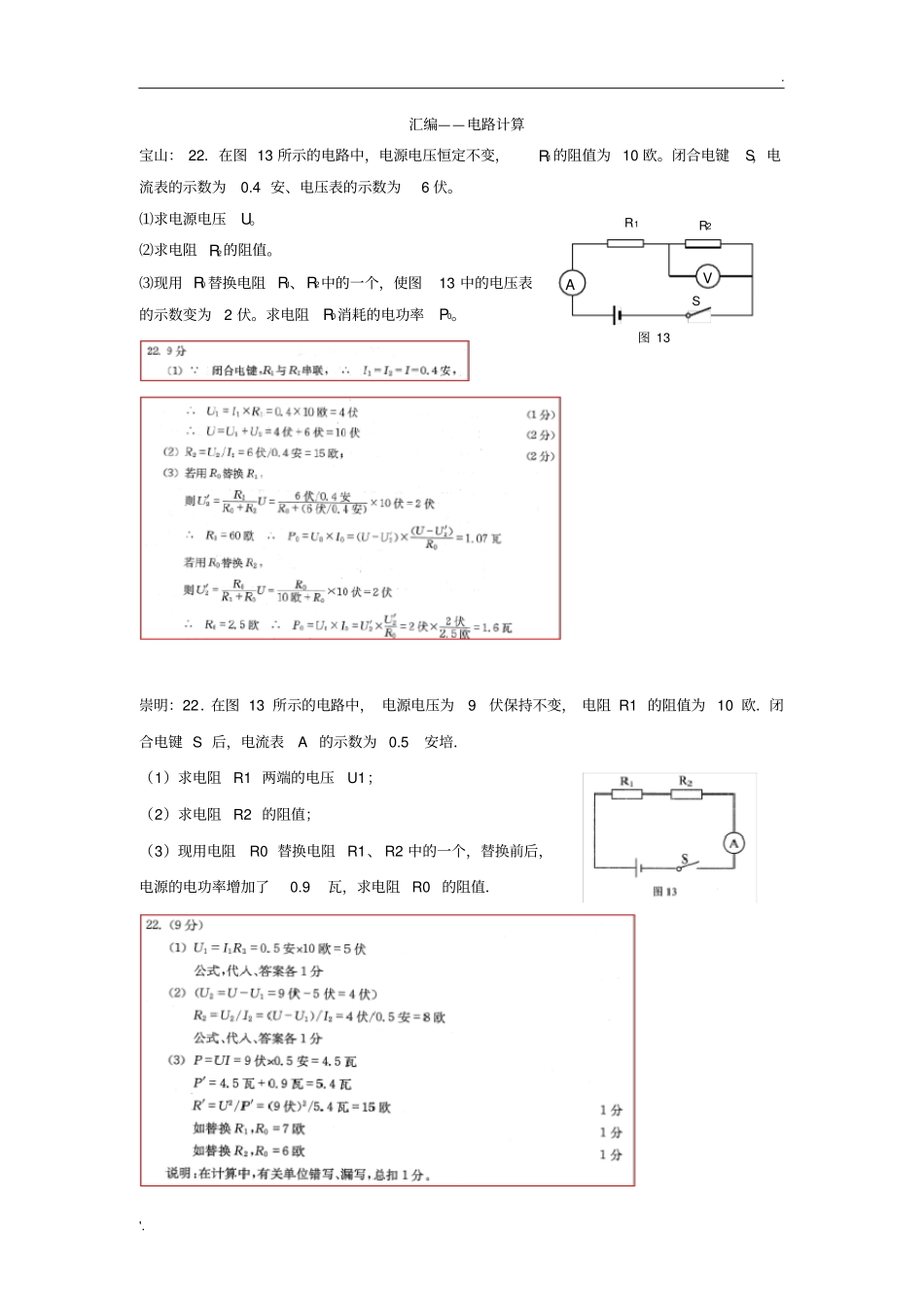

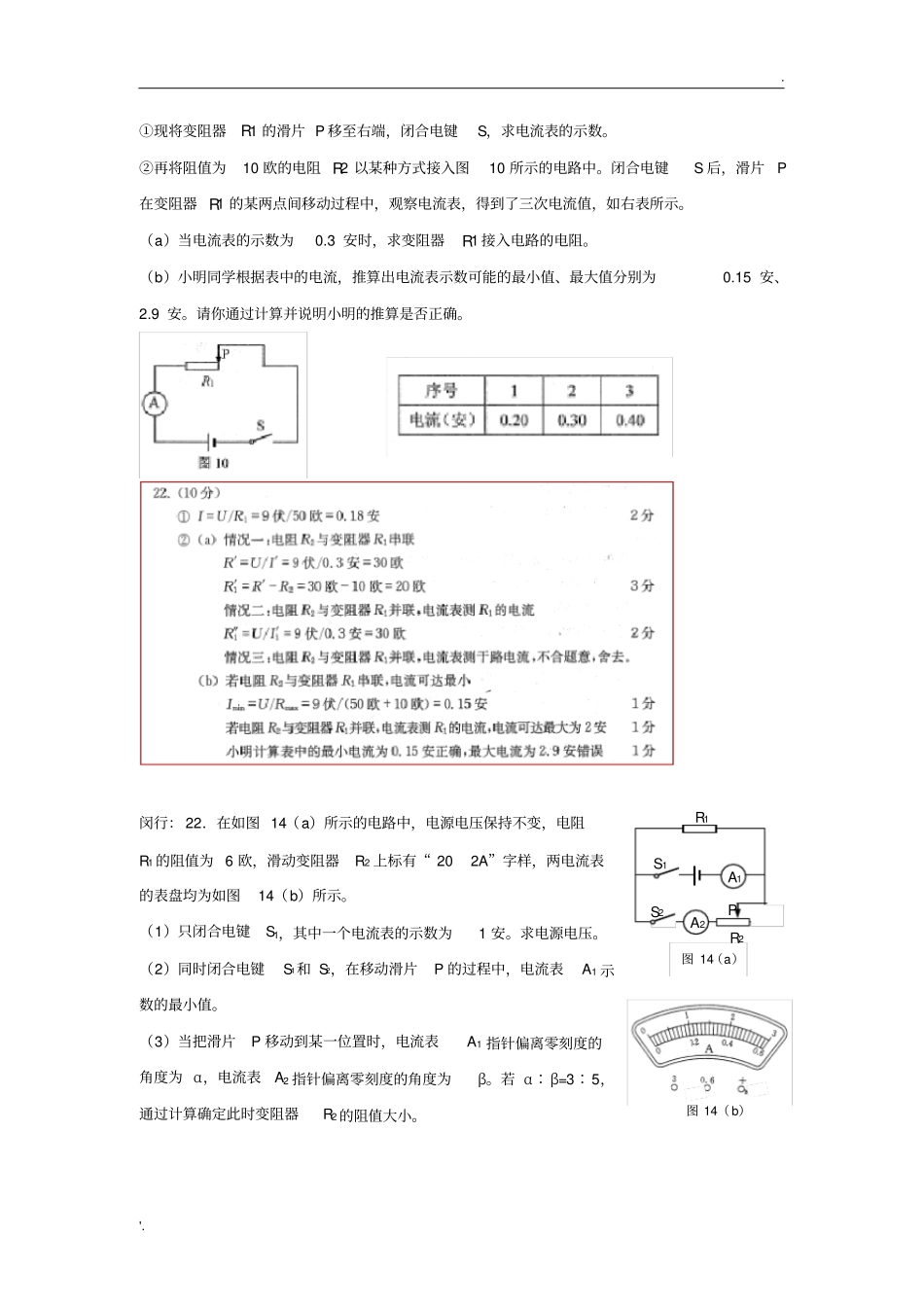

.'.汇编——电路计算宝山：22．在图13所示的电路中，电源电压恒定不变，R1的阻值为10欧。闭合电键S，电流表的示数为0.4安、电压表的示数为6伏。⑴求电源电压U。⑵求电阻R2的阻值。⑶现用R0替换电阻R1、R2中的一个，使图13中的电压表的示数变为2伏。求电阻R0消耗的电功率P0。崇明：22．在图13所示的电路中，电源电压为9伏保持不变，电阻R1的阻值为10欧．闭合电键S后，电流表A的示数为0.5安培．（1）求电阻R1两端的电压U1；（2）求电阻R2的阻值；（3）现用电阻R0替换电阻R1、R2中的一个，替换前后，电源的电功率增加了0.9瓦，求电阻R0的阻值．图13R2SAVR1.'.黄浦21．如图12所示电路，电源电压为12伏且不变，R1的阻值为10欧，滑动变阻器R2上标有“50Ω1A”字样。闭合电键S后，通过R1的电流为0.2安。①求R1两端的电压U1。②求10秒内电流通过R1做的功W1。③在电路安全工作的情况下，移动变阻器的滑片P到某位置，使R1消耗的功率与R2消耗的功率之比最大，求此时变阻器连入电路的阻值R2。金山：21．在图10（a）所示的电路中，电源电压12伏保持不变，变阻器R2上标有“202A”字样。闭合电键S后，电流表的示数为0.5安。（1）求电阻R1的阻值。（2）10秒内电流通过电阻R1所做的功W1。（3）若用定值电阻R0替换R1，并将R0和R2按图10（b）所示接入相同电源的电路，移动滑片P，在电路安全的情况下，使图（a）中电路的最大电功率是图（b）中电路最小电功率的5倍，求R0的阻值。静安：22．在图10所示的电路中，电源电压为9伏，滑动变阻器标有“50Ω2A”字样。SR1R2P图12（a）图10（b）SR0R2PSR1R2PA.'.①现将变阻器R1的滑片P移至右端，闭合电键S，求电流表的示数。②再将阻值为10欧的电阻R2以某种方式接入图10所示的电路中。闭合电键S后，滑片P在变阻器R1的某两点间移动过程中，观察电流表，得到了三次电流值，如右表所示。（a）当电流表的示数为0.3安时，求变阻器R1接入电路的电阻。（b）小明同学根据表中的电流，推算出电流表示数可能的最小值、最大值分别为0.15安、2.9安。请你通过计算并说明小明的推算是否正确。闵行：22．在如图14（a）所示的电路中，电源电压保持不变，电阻R1的阻值为6欧，滑动变阻器R2上标有“202A”字样，两电流表的表盘均为如图14（b）所示。（1）只闭合电键S1，其中一个电流表的示数为1安。求电源电压。（2）同时闭合电键S1和S2，在移动滑片P的过程中，电流表A1示数的最小值。（3）当把滑片P移动到某一位置时，电流表A1指针偏离零刻度的角度为α，电流表A2指针偏离零刻度的角度为β。若α∶β=3∶5，通过计算确定此时变阻器R2的阻值大小。A1S1S2R1PR2A2图14（a）图14（b）.'.青浦：22．如图9所示的电路中，电源保持不变，电阻R1的阻值为10欧，闭合电键S，电压表的示数为3伏。①．通过电阻R1的电流I1。②．现改变变阻器R2滑片P的位置，当电阻R1两端的电压分别为2伏、4伏时，变阻器R2的电功率相同。求电源电压U及变阻器接入电路的电阻值R2。松江22．如图11所示电路中，滑动变阻器R2是规格为“10欧2安”和“20欧2安”中的一个。若在电路中并联一个电压表，闭合电键S，当滑动变阻器滑片位于中点时，电流表的示数为0.8安，电压表的示数如图12（a）所示，继续移动滑片P到达某一端点，电压表示数如图12（b）所示。①请判断所选用变阻器的规格是；电压表V并联在________两端。②求:电阻R1的阻值及电源电压U。.'.③在电路各元件都正常工作的情况下，求：电阻R1消耗电功率的最大值P1最大。徐汇：22.如图12(a)所示,电源电压为18伏,且保持不变,定值电阻R1的阻值为5欧,滑动变阻器R2标有“60Ω1A”字样,两电压表的规格相同.闭合电键S后,电流表示数为0.6安,求:①电压表V1的示数②电阻R2接入电路的阻值③现用定值电阻Ro替换电阻R1,要求:移动变阻器的滑片P,使电压表V1和V2的指针分别都能处于如图12(b)所示的位置,且电路正常工作i)若电压表V1和V2的指针分别都能处于如图12(b)所示的位置,电压表V1和V2的读数一定分别为伏,理由是。ii)进一步分析题目要求可知,当电路中的电流I达到时电路中的总电阻最小,此时电压表V2的示数为(均选填“最大值”或“最小值"),可分析推出:R0的最小阻值为欧iii)通过计...
