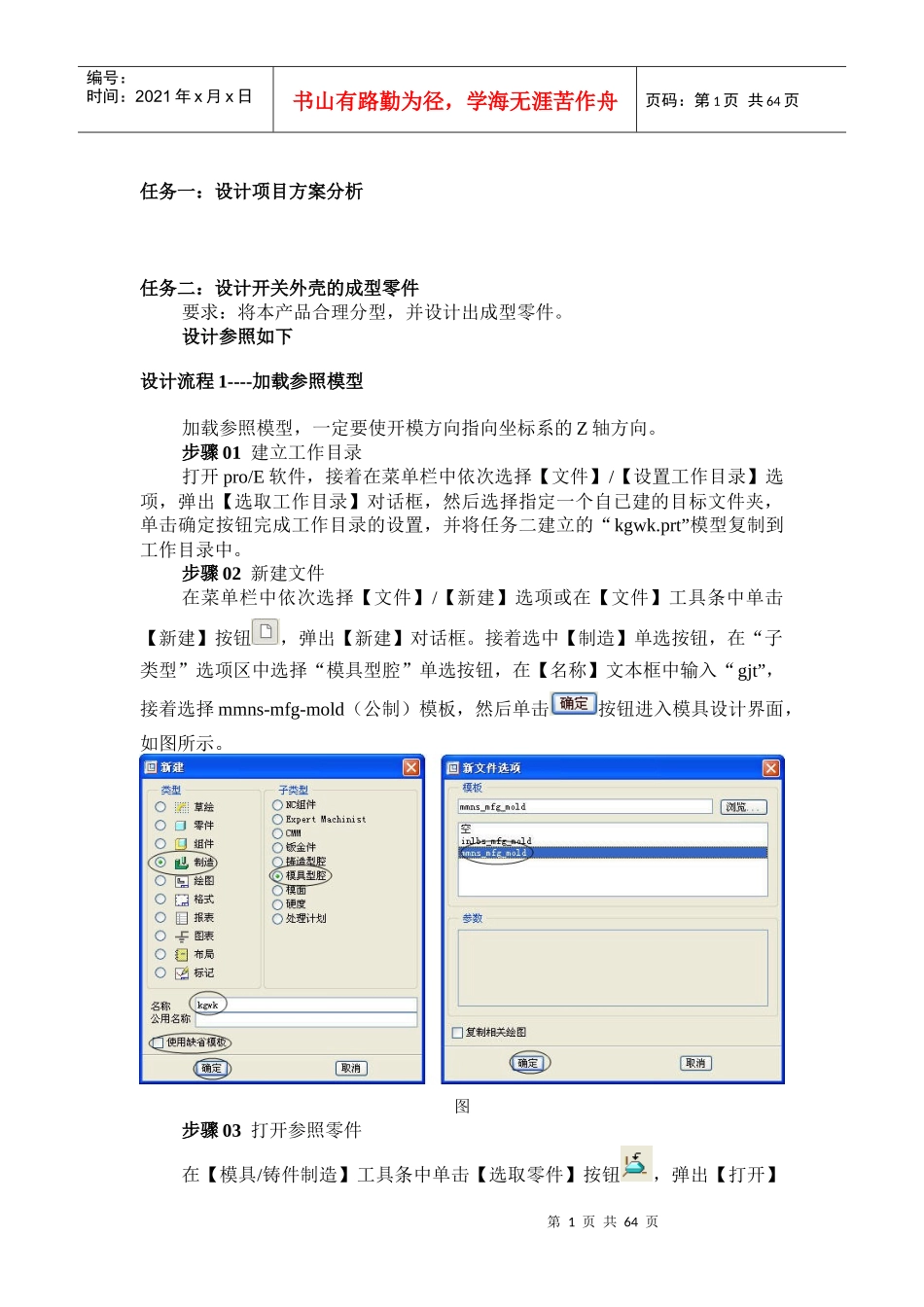

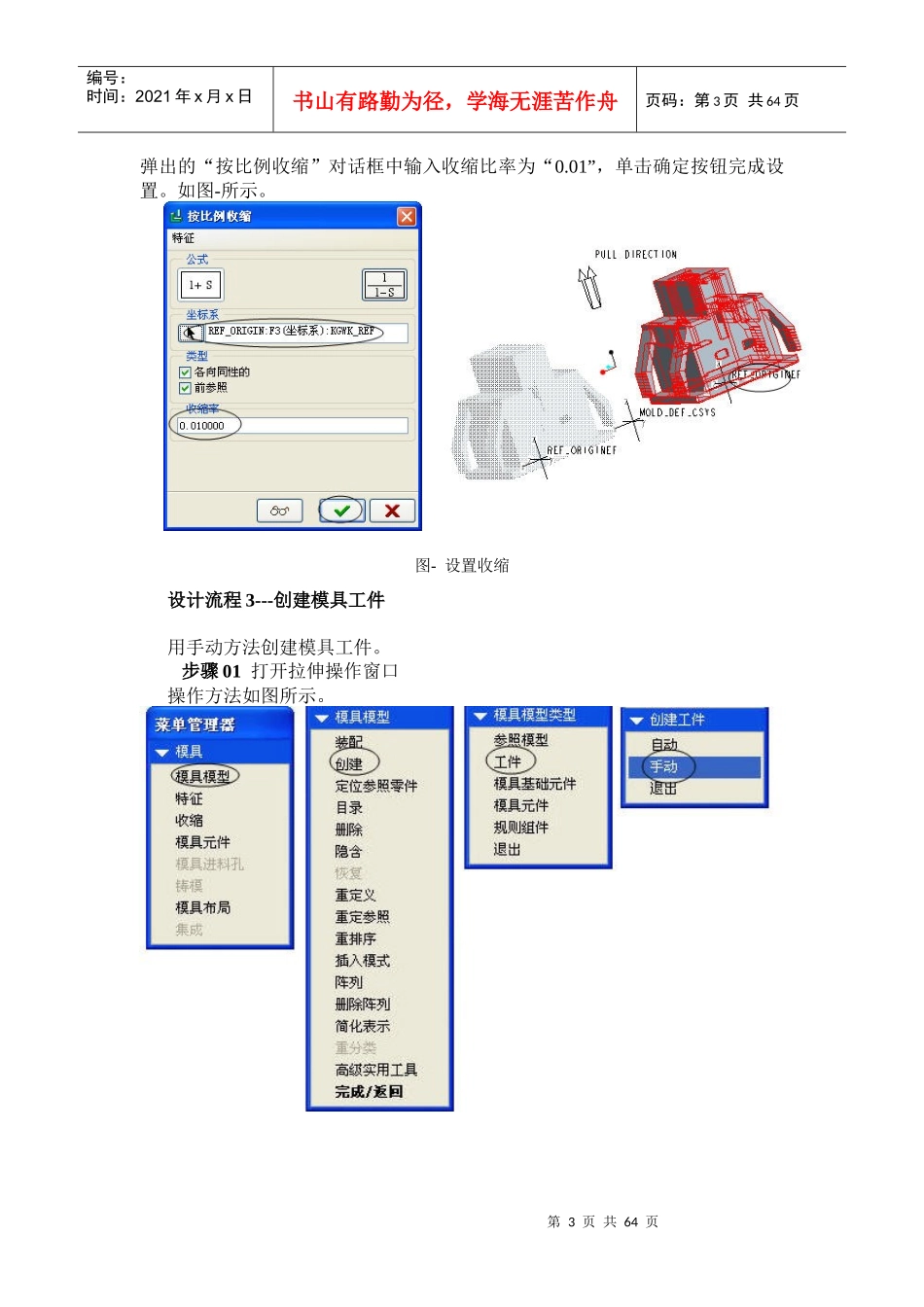

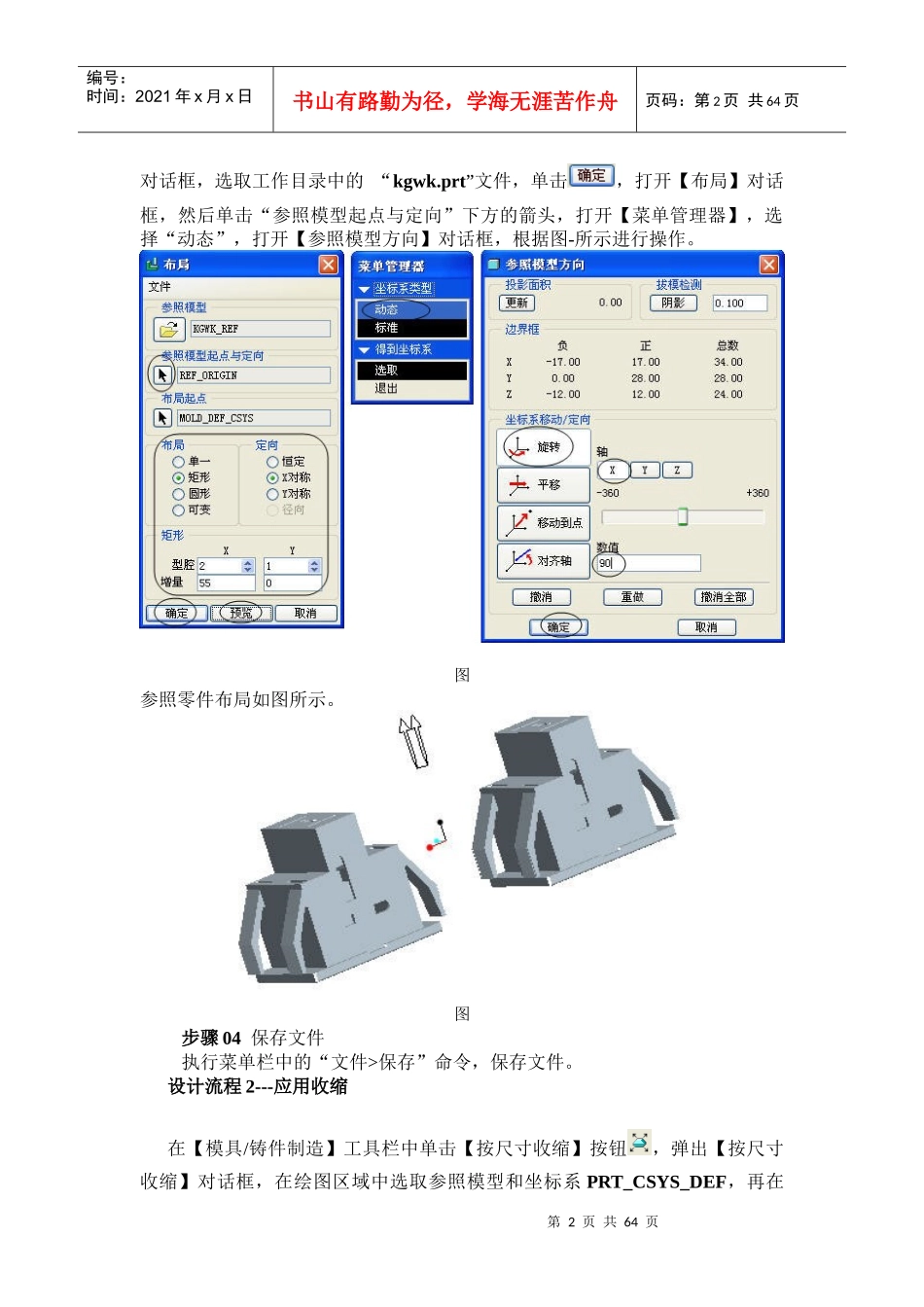

第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共64页任务一：设计项目方案分析任务二：设计开关外壳的成型零件要求：将本产品合理分型，并设计出成型零件。设计参照如下设计流程1----加载参照模型加载参照模型，一定要使开模方向指向坐标系的Z轴方向。步骤01建立工作目录打开pro/E软件，接着在菜单栏中依次选择【文件】/【设置工作目录】选项，弹出【选取工作目录】对话框，然后选择指定一个自已建的目标文件夹，单击确定按钮完成工作目录的设置，并将任务二建立的“kgwk.prt”模型复制到工作目录中。步骤02新建文件在菜单栏中依次选择【文件】/【新建】选项或在【文件】工具条中单击【新建】按钮，弹出【新建】对话框。接着选中【制造】单选按钮，在“子类型”选项区中选择“模具型腔”单选按钮，在【名称】文本框中输入“gjt”，接着选择mmns-mfg-mold（公制）模板，然后单击按钮进入模具设计界面，如图所示。图步骤03打开参照零件在【模具/铸件制造】工具条中单击【选取零件】按钮，弹出【打开】第2页共64页第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共64页对话框，选取工作目录中的“kgwk.prt”文件，单击，打开【布局】对话框，然后单击“参照模型起点与定向”下方的箭头，打开【菜单管理器】，选择“动态”，打开【参照模型方向】对话框，根据图-所示进行操作。图参照零件布局如图所示。图步骤04保存文件执行菜单栏中的“文件>保存”命令，保存文件。设计流程2---应用收缩在【模具/铸件制造】工具栏中单击【按尺寸收缩】按钮，弹出【按尺寸收缩】对话框，在绘图区域中选取参照模型和坐标系PRT_CSYS_DEF，再在第3页共64页第2页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共64页弹出的“按比例收缩”对话框中输入收缩比率为“0.01”，单击确定按钮完成设置。如图-所示。图-设置收缩设计流程3---创建模具工件用手动方法创建模具工件。步骤01打开拉伸操作窗口操作方法如图所示。第4页共64页第3页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共64页图步骤02创建拉伸特征设置如图所示草绘平面。图设置如图所示草绘参照。第5页共64页第4页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共64页图草绘如图所示矩形。图选择拉伸方式为“向两侧拉伸”，拉伸长度为44。步骤03修改工件在左侧模型树结构中右键单击工件“PRT001.PRT”,选择“打开”，打开一个新的窗口。图-选择上表面为草绘平面，做一个拉伸特征，拉伸长度为“4”，拉伸方向指向工件内部，尺寸如图所示。图-设置草绘平面再选择下表面为草绘平面，做一个同样的拉伸特征，结果如图所示。在主菜第6页共64页第5页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共64页单栏中依次选择【窗口】/【关闭】，关闭窗口。图-设计流程4---创建分型曲面步骤01创建分型面1依次点击主菜单“插入”、“拉伸”命令，打开拉伸操控板，做如图所示选择。图-选择工件上表面为草绘平面，建立适当参照，用“通过创建图元”按钮抽取如图所示左右两个圆形。第7页共64页第6页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共64页图-确定后退出草绘，点击“选项”，勾选“封闭端”；选择“拉伸到选定的曲面”按钮，选择开关外壳底部内壁（如果选不中，可先点击鼠标右键，选中后在点击鼠标左键确定），如图所示。图-步骤02创建分型面2继续创建曲面拉伸特征，仍然选择工件上表面为草绘平面，建立适当参照，草绘图所示一个圆形。第8页共64页第7页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共64页图-确定后退出草绘，点击“选项”，勾选“封闭端”；选择“拉伸到选定的曲面”按钮，选择开关外壳底部内壁，如图所示。图-再选择工件上表面为草绘平面做曲面拉伸特征，如图所示，点击“选项”，勾选“封闭端”；拉伸方式为“盲孔”，拉伸尺寸为2。第9页共64页第8页共64页编号：时间：2021年x月x日书山有路...
